Projeto de antena loop magnética

[Marco Aurélio P. de Carvalho]

Bom Srs;

Como conversamos ontem, vou postar aqui algumas considerações sobre a construção de uma antena loop magnética, e conforme o interesse e a disposição do pessoal, podemos definir um projeto e tocar no Calango.

A maior dificuldade para se fazer uma antena do tipo loop magnética é conseguir um bom capacitor variável. a antena loop magnética funciona como um transformador, onde a bobina secundaria está montada em um circuíto LC, que deve ressonar na frequência desejada. O "problema" é que o capacitor deste circuito LC tem que lidar com tensões muito altas, que ultrapassam 1kV quando operada com pouco mais de 5 watts.

Se o capacitor não tiver um dialético de alta isolação, ocorre o centelhamento entre as placas. A forma mais barata de fazer um capacitor variável, é montar um que o dielétrico seja simplesmente o ar. Afastar as placas do capacitor aumenta a tolerância do capacitor a altas tensões, mas a custa de perdas na elétricas, por isso as antenas loop magnéticas são geralmente montadas para operar somente em QRP (no máximo 10 watts de potência).

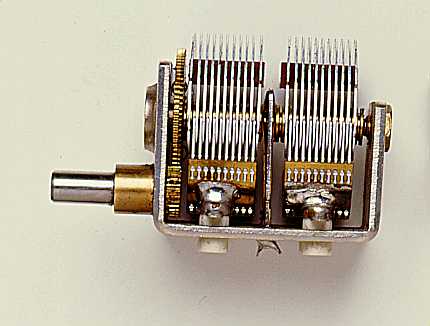

Existe na internet vários projetos, incluído esquemas de cortes de placas de metal, para construir um capacitores variáveis, com dielétrico de ar, os famosos "butterfly". Se atentem que não dá para usar na loop magnética um capacitor onde as partes moveis servem para contato elétrico, como por exemplo esse http://www.revistaqso.com/condensador1.png, onde um dos polos é a seção rotativa do capacitor. Essa "limitação" é devido a alta tensão elétrica que passa pelo capacitor. O ideal é um capacitor como esse: http://1.bp.blogspot.com/-Kcc1QbD3D1I/ThY6vhxMbpI/AAAAAAAAAEE/yABojRJxL5w/s1600/capacitor_variable_package1.jpg, com dois estatores fixos, onde a parte móvel não é um dos polos do capacitor.

Um capacitor que aparentemente parece ser mais fácil de fazer, inclusive na internet já vi projetos até com latas de coca-cola, é um do tipo trombone, como o desse projeto aqui: http://qrpbuilder.com/downloads/loop%20antenna%20110310.pdf.

A loob magnética tem a largura de banda muito estreita, então independente do tipo do capacitor varável escolhido, desde que atenda as especificações de capacitância e tensão, tem que variar o menos possível, ou seja, não mudar muito a capacitância com um simples "toque", pois se não, fica praticamente impossível manusear a loop magnética.

Se quiserem, posso levar uma que tenho em casa, para mostrar aos que não conhecem, e explicar um pouco da teoria de funcionamento da antena, e se no final haver interessados, começamos a desenhar um projeto de uma loop magnética, onde possamos compartilhar experiencias e talvez, os custos para a montagem dos capacitores, que hoje em dia não são fáceis nem baratos de encontrar.

[Fabio]

Se alguém tocar a treta, eu ajudo!

É um projeto legal de construção mão na massa. Achei relativamente fácil fazer os capacitores dos dois tipos. Podemos fazer experiências também usando algum dielétrico entre as placas para aumentar o isolamento. Já vi capacitores feitos com placa de circuito impresso, inclusive em uma das versões da Alex Loop. Vai ser uma boa experimentar várias alternativas.

No entanto, acho muito mais prático para operação portátil, ou mesmo em espaços restritos (apartamento),  trabalhar com dipolos encurtados. Ou com uma long-wire com acoplador.  Vamos fazer umas também, e comparar a performance das várias antenas.

Abraços,

Fabio

[Marco Aurélio P. de Carvalho]

Há alguém interessado que tenha boas habilidades em construir coisas? A dificuldade que encontro em fazer um capacitor variável é a parte mecânica do negócio, até já tentei fazer algumas coisas, mas não deram muito certo. Se tiver alguém eu topo em tocar a "treta" rs.

Usar placas de fenolite é uma boa, são leves, fáceis de cortar e conseguimos achar fácil, como na Contato aqui de Brasília.

Quanto ao desempenho, bom a loop precisa de um espaço menor que uma dipolo, isso é inegável, é um pouco direcional, e chega a ter um ganho de aproximadamente 5dbi (cerca de 1,5dbd), costuma também ser menos ruidosa, por causa da banda estreita e da direcionalidade, e tem maior eficiência que uma dipolo encurtada, pois mais energia é irradiada do que transformada em calor, ao contrário de uma antena com bobina de carga. Temos que lembrar que não é pq uma antena apresenta SWR 1:1 que ela é boa, uma carga fantasma de 50ohm apresenta SWR 1:1 quando ligado nas saídas de nossos rádios, mas não irradia nada de RF. De qualquer forma, acho válido as comparações práticas, principalmente em operações em campo. Podemos inclusive fazer um vídeo pra colocar no Youtube, demonstrando os resultados de cada uma.

--
