Oscilloscope dan Fungsi Penggunaannya |
Osiloskop (Oscilloscope) merupakan
alat ukur elektronik. Dengan menggunakan alat ukur
Oscilloscope ini, kita dapat mengukur
frekwensi, periode dan melihat bentuk-bentuk gelombang seperti bentuk gelombang
sinyal audio,
sinyal video, dan bentuk gelombang
Tegangan Listrik Arus Bolak Balik, maupun
Tegangan Listrik Arus Searah
yang berasal dari catu daya/baterai. Dengan sedikit melakukan
pengaturan kita juga bisa mengetahui beda fasa antara sinyal masukan dan
sinyal keluaran.
|
Osiloskop |
Osiloskop terdiri dari dua bagian yaitu Display dan Panel Control :
Display
Display menyerupai tampilan layar pada televisi.
Display pada Oscilloscope
berfungsi sebagai tempat tampilan sinyal uji. Pada Display Oscilloscope
terdapat garis-garis melintang secara vertikal dan horizontal yang
membentuk kotak-kotak yang disebut dengan
div. Arah horizontal mewakili sumbu waktu dan garis vertikal mewakili sumbu tegangan.
Panel Control
Panel kontrol berisi tombol-tombol yang bisa digunakan untuk
menyesuaikan tampilan di layar. Tombol-tombol pada panel osiloskop
antara lain :
- Focus : Digunakan untuk mengatur fokus
- Intensity : Untuk mengatur kecerahan garis yang ditampilkan di layar
- Trace rotation : Mengatur kemiringan garis sumbu Y=0 di layar
- Volt/div : Mengatur berapa nilai tegangan yang diwakili oleh satu div di layar
- Time/div : Mengatur berapa nilai waktu yang diwakili oleh satu div di layar
- Position : Untuk mengatur posisi normal sumbu X (ketika sinyal masukannya nol)
- AC/DC : Mengatur fungsi kapasitor kopling di terminal masukan
osiloskop. Jika tombol pada posisi AC maka pada terminal masukan diberi
kapasitor kopling sehingga hanya melewatkan komponen AC dari sinyal
masukan. Namun jika tombol diletakkan pada posisi DC maka sinyal akan
terukur dengan komponen DC-nya dikutsertakan.
- Ground : Digunakan untuk melihat letak posisi ground di layar.
- Channel 1/ 2 : Memilih saluran / kanal yang digunakan.
Pada umumnya osiloskop terdiri dari
dua kanal (Dual Trace) yang
bisa digunakan untuk melihat dua sinyal yang berlainan, misalnya kanal
satu dipasang untuk melihat sinyal masukan dan kanal dua untuk melihat
sinyal keluaran.

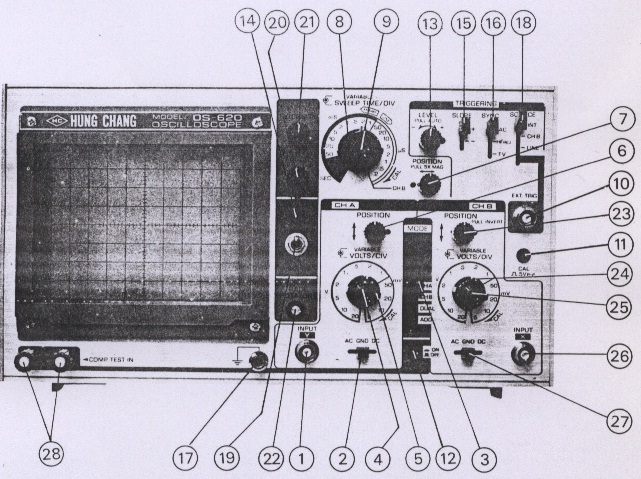

Lebih rinci perhatikan gambar panel kontrol
Oscilloscope Dual Trace berikut :
|
Panel kontrol Oscilloscope |
Keterangan gambar panel kontrol
Osilokop Dual Trace diatas :
1.
VERTICAL INPUT : merupakan input terminal untuk channel-A/saluran A.
2.
AC-GND-DC : Penghubung input vertikal untuk
saluran A.
- Jika tombol pada posisi AC, sinyal input yang mengandung komponen DC akan ditahan/di-blokir oleh sebuah kapasitor.
- Jika tombol pada posisi GND, terminal input akan terbuka, input yang
bersumber dari penguatan internal di dalam Oscilloscope akan
di-grounded.
- Jika tombol pada posisi DC, input terminal akan terhubung langsung
dengan penguat yang ada di dalam Oscilloscope dan seluruh sinyal input
akan ditampilkan pada layar monitor.
3.
MODE
- CH-A : tampilan bentuk gelombang channel-A/saluran A.
- CH-B : tampilan bentuk gelombang channel-B/saluran B.
- DUAL : pada batas ukur (range) antara 0,5 sec/DIV – 1 msec (milli
second)/DIV, kedua frekuensi dari kedua saluran (CH-A dan CH-B) akan
saling berpotongan pada frekuensi sekitar 200k Hz. Pada batas ukur
(range) antara 0,5 msec/DIV – 0,2 µ sec/DIV saklar jangkauan ukur kedua
saluran (channel/CH) dipakai bergantian.
- ADD : CH-A dan CH-B saling dijumlahkan. Dengan menekan tombol PULL INVERT akan diperoleh SUB MODE.
4.
VOLTS/DIV variabel untuk saluran (channel)/CH-A.
5.
VOLTS/DIV pelemah vertikal (vertical attenuator) untuk saluran (channel)/CH-A.
- Jika tombol “VARIABLE” diputar ke kanan (searah jarum jam), pada
layar monitor akan tergambar tergambar tegangan per “DIV”. Pilihan per
“DIV” tersedia dari 5 mV/DIV – 20V/DIV.
6.
Pengatur posisi vertikal untuk saluran (channel)/CH-A.
7.
Pengatur posisi horisontal.
8.
SWEEP TIME/DIV.
9.
SWEEP TIME/DIV VARIABLE.
10.
EXT.TRIG untuk men-trigger sinyal input dari luar.
11.
CAL untuk kalibrasi tegangan pada 0,5 V p-p (peak to peak) atau tegangan dari puncak
ke puncak.
12.
COMP.TEST saklar untuk merubah fungsi Oscilloscope sebagai penguji komponen
(component tester). Untuk menguji komponen, tombol SWEEP TIME/DIV di “set” pada
posisi CH-B untuk mode X-Y. tombol AC-GND-DC pada posisi GND.
13.
TRIGGERING LEVEL.
14.
LAMPU INDIKATOR.
15.
SLOPE (+), (-) penyesuai polaritas slope (bentuk gelombang).
16.
SYNC untuk mode pilihan posisi saklar pada; AC, HF REJ, dan TV.
17.
GND terminal ground/arde/tanah.
18.
SOURCE penyesuai pemilihan sinyal (syncronize signal selector). Jika tombol SOURCE pada
posisi :
- INT : sinyal dari channel A (CH-A) dan channel B (CH-B) untuk keperluan pen-trigger-an/penyulutan saling dijumlahkan,
- CH-A : sinyal untuk pen-trigger-an hanya berasal dari CH-A,
- CH-B : sinyal untuk pen-trigger-an hanya berasal dari CH-B,
- AC : bentuk gelombang AC akan sesuai dengan sumber sinyal AC itu sendiri,
- EXT : sinyal yang masuk ke EXT TRIG dibelokkan/dibengkokkan disesuaikan dengan sumber sinyal.
19.
POWER ON-OFF.
20.
FOCUS digunakan untuk menghasilkan tampilan bentuk gelombang yang optimal.
21.
INTENSITY pengatur kecerahan tampilan bentuk gelombang agar mudah dilihat.
22.
TRACE ROTATOR digunakan utuk memposisikan tampilan garis pada layar agar tetap
berada pada posisi horisontal. Sebuah obeng dibutuhkan untuk memutar trace rotator ini.
23.
CH-B POSITION tombol pengatur untuk penggunaaan CH-B/channel (saluran) B.
24.
VOLTS/DIV pelemah vertikal untuk CH-B.
25.
VARIABLE.
26.
VERTICAL INPUT input vertikal untuk CH-B.
27.
AC-GND-DC untuk CH-B kegunaannya sama seperti penjelasan yang terdapat pada
nomor 2.
28.
COMPONET TEST IN terminal untuk komponen yang akan diuji.
Ada beberapa jenis gelombang yang ditampilkan pada layar monitor
osiloskop, yaitu:
- Gelombang segitiga.
- Gelombang sinusoida
- Gelombang blok
- Gelombang gigi gergaji
Ada dua tipe osiloskop menurut prinsip kerjanya, yaitu tipe analog / ART
(Analog Real Time oscilloscope) dan tipe digital / DSO (Digital Storage
Osciloscope).
Osiloskop Analog (Analog Real Time oscilloscope)
Osiloskop analog ini menggunakan tegangan yang diukur untuk menggerakkan
berkas electron dalam tabung (CRT) sesuai bentuk gambar yang diukur.
Pada layar osiloskop langsung ditampilkan bentuk gelombang tersebut.
Osiloskop analog memiliki keunggulan seperti ; harganya relatif lebih
murah daripada osiloskop digital, sifatnya yang realtime dan
pengaturannya yang mudah dilakukan karena tidak ada tundaan antara
gelombang yang sedang dilihat dengan peragaan di layar, serta mampu
meragakan bentuk yang lebih baik seperti yang diharapkan untuk melihat
gelombang-gelombang yang kompleks, misalnya sinyal video di TV dan
sinyal RF yang dimodulasi amplitudo.
Osiloskop Digital (Digital Storage Osciloscope)
Osiloskop digital mencuplik bentuk gelombang yang diukur dan dengan
menggunakan ADC (Analog to Digital Converter) untuk mengubah besaran
tegangan yang dicuplik menjadi besaran digital.
Osiloskop digital memberikan kemampuan ekstensif, kemudahan tugas-tugas
akuisisi gelombang dan pengukurannya. Penyimpanan gelombang membantu
para insinyur dan teknisi dapat menangkap dan menganalisa aktivitas
sinyal yang penting. Jika kemampuan teknik pemicuannya tinggi secara
efisien dapat menemukan adanya keanehan atau kondisi-kondisi khusus dari
gelombang yang sedang diukur.
Secara umum dapat kita simpulkan fungsi
Oscilloscope / osiloskop yaitu
untuk menganalisa tingkah laku besaran yang berubah-ubah terhadap
waktu. Dengan alat ukur Osiloskop ini kita dapat mengetahui :
- Berapa frekuensi, periode dan tegangan dari suatu sinyal elektronik.
- Mengukur besar tegangan listrik dan hubungannya terhadap waktu.
- Mengukur frekuensi sinyal yang berosilasi.
- Mengecek jalannya suatu sinyal pada sebuah rangakaian listrik.
- Membedakan arus AC dengan arus DC.
- Mengecek noise pada sebuah rangkaian listrik dan hubungannya terhadap waktu.
- dll
