Alimentacion Placa Raspberry USB

[Pablo Punta]

Estimados, estaba armando un hub usb alimentado, puntualmente es un
HUB USB Neo de los mas comunes y vi que tenia una pequeña entrada de
tensión, asi que lo alimente con 5 vol. 2 amp para tener todo ahi,
discos y teclado, mi sorpresa fue que al enchufar a la placa la misma
se encendió y funciona prefecto. asi que me ahorro el segundo enchufe
micro usb.

Lo comparto por si a alguno le sirve.

Si necesitan fotos pidan que adjunto.


Busque datos en internet y he notado que es normal, solo que anda en
la version 2.0 de las placas.

Saludos

Pablo

[actkk2000]

Gracias Pablo!

Acá un poco más al respecto:

http://www.raspberrypi.org/forums/viewtopic.php?f=76&t=73349

Solo habría que tener cuidado con los cortocircuitos...

[Pablo Punta]

Lei el documento que mandaste, y me conviene usar entonces la entrada
micro usb por la proteccion, ahora la pregunta es puedo enchufar las
dos cosas? o tengo que cortar el cable que sale del hub que alimenta
la rasp por usb ?

Saludos

pablo

> --
> Comunidad de usuarios Raspberry Pi en Argentina
>
> Web: raspberrypi.com.ar
> FB: facebook.com/RaspberryPiAr
> Twitter: twitter.com/raspberrypi_ar
> ---
> Has recibido este mensaje porque estás suscrito al grupo "Comunidad
> Raspberry Pi en Argentina" de Grupos de Google.
> Para anular la suscripción a este grupo y dejar de recibir sus mensajes,
> envía un correo electrónico a rspi-ar+u...@googlegroups.com.
> Para acceder a más opciones, visita https://groups.google.com/d/optout.

[Diego Gonella]

Pablo, Tenes que usar el cable USB sin la alimentación de la placa al hub, podes hacerlo vos, googlea "USB backfeeding"

Saludos

Para obtener más opciones, visita https://groups.google.com/d/optout.

[actkk2000]

Si aunque se podrían usar 2 conexiones lo mejor seria cortar el cable de alimentación que va al usb de la RPI para evitar backfeed, y lo ideal seria llevar desde la fuente un cable con ficha microusb soldado a la masa y al cable que cortaste, seria mas complicado pero evitaría problemas.

En mi caso tengo mas de 1 fuente y opte por separarlas todas.
Cuando había mucha carga en el procesador, disco o red siempre algo se me terminaba desconectando.
Aun cuando tenia una fuente de 5V 2A. Ahora tengo alimentada la RPI por separado del HUB USB.
O quiza deberia decir HUBs, tengo 2 de 4 bocas cada uno con su fuente (uno es marca Neo):

RPI: fuente de celu BlackBerry 5V 750mA
HUB1: fuente de 5V 2A (para disco USB, pendrive, display LCD y dongle teclado wireless)
HUB2: fuente de 5V 1.2 A (para Lectora DVD (2 conexiones con cable Y), Joystick y cargar teclado wireless)

Para lograrlo si hay que cortar o desoldar el cable de alimentación de los HUB que van al puerto USB para que no haya conflictos entre las fuentes:
http://www.thebitbangtheory.com/2012/06/adding-an-external-power-supply-to-a-cheap-usb-hub/
http://juggernautmusic.com/2012/09/rpi-usb-hack/

Dado que los puertos USB de la RPI ya no entregan alimentación a los HUB, puedo usar una fuente mas chica solo para eso, incluso cercana al mínimo. Para los demás dispositivos si haría falta mas "power".

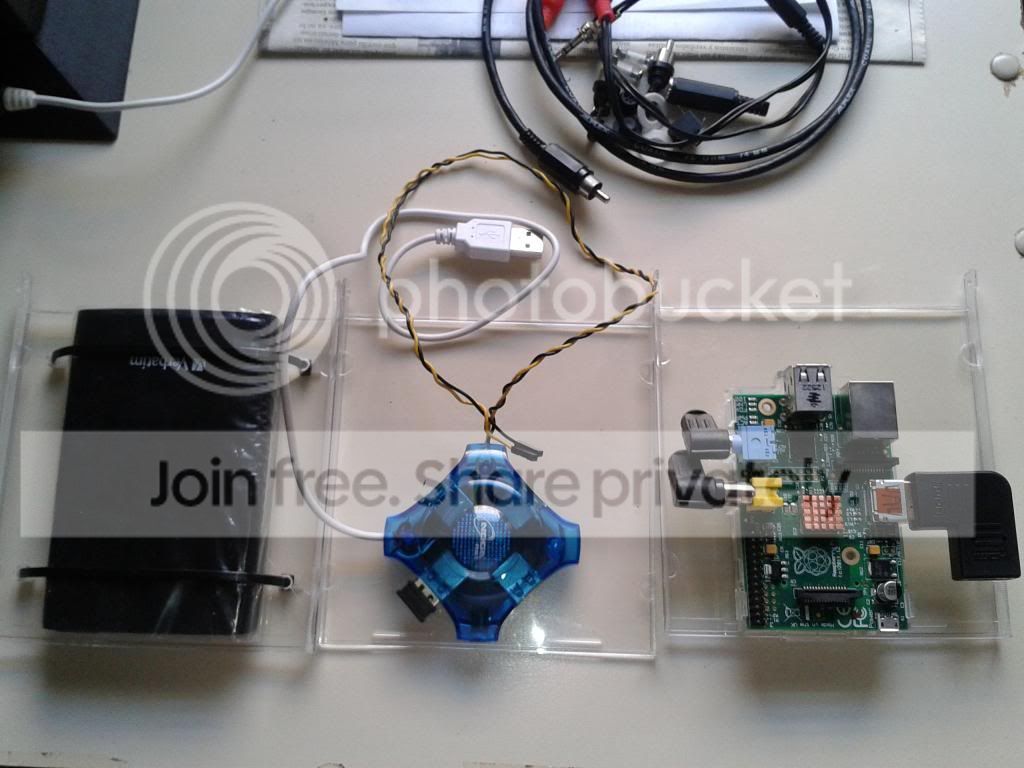

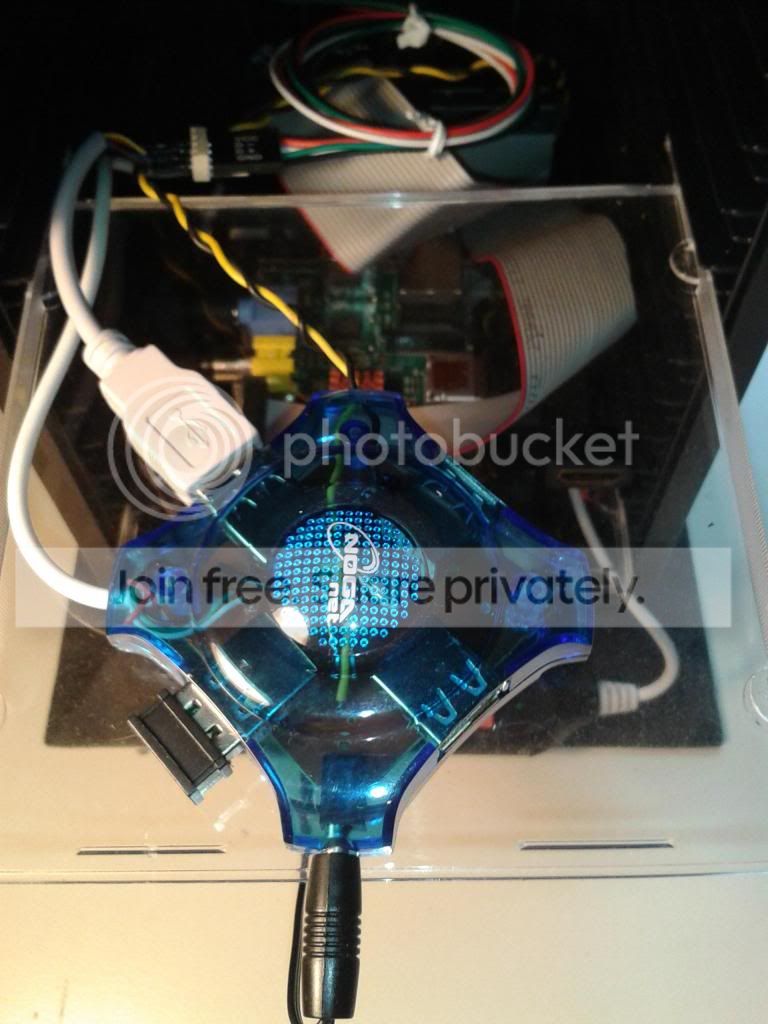

Aquí se ve como quedaron los Hub:

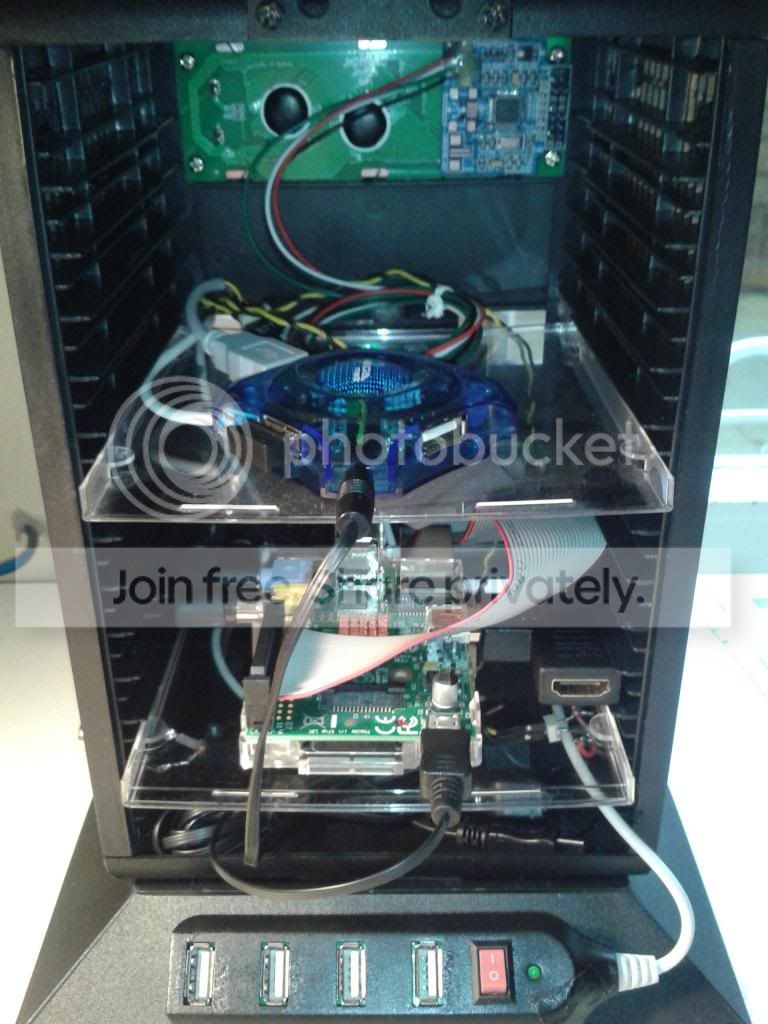

Aquí el proyecto completo:
http://www.raspberrypi.com.ar/grupo.html?place=msg%2Frspi-ar%2F22aTgfDyh3M%2FaxUfORe07eoJ

Slds!

[Mauricio A. Taslik]

Si, pero ojo que podés volar todo porque no tiene ninguna protección si alimentás de esa manera. No es muy recomendable si usás la Raspberry Pi para hacer experimentos.

Pablo

[actkk2000]

No se si es para mi, pero quizá me exprese mal... lo que habría que hacer en tu caso Pablo es:

1- Abrir el Hub Neo, es algo complicado porque tiene unas trabitas de plástico, a mi una se me rompió...

2- Cortar o desoldar de la plaquita el cable rojo que va al USB y que lleva los 5v y aislar la punta o cortarla.

3- Tomar un cable con ficha micro usb en una punta y usb en la otra, cortar la ficha usb, pelarlo

4- Soldar en el lugar donde estaba ese cable que sacaste el cable rojo, y el negro en la masa de la placa o unirlo al cable negro del Hub. Los cables verde y blanco dejarlos sueltos, pero aislados.

5- Hacerle alguna muesca en las uniones de la carcasa del Hub para permitir pasar el cable que pusiste sin que apriete o muerda.

Como yo uso un cargador para la RPI y otro para el Hub, solo tuve que hacer hasta el punto 2.

Lo del cable amarillo y negro en el Hub Noganet azul de la foto es porque le agregue un interruptor para apagarlo.

Sino, si queres evitar todo el lio de desarmar y soldar, tendrías que conseguir un cable micro usb en "Y", no se si venderan semejante cosa aca:

De esta forma conectarias la RPI a 2 USB en el Hub, y no te quedarias corto en caso que cada uno entregue 500 mA.

Slds!
