図郭を簡単に作成し、特定の図郭ごとに印刷したいです

[takesh ishmoto]

お世話になります。

ある市町村ごとに、市町村全体を、幅４ｋｍ、高さ２．８ｋｍの図郭を作成し、

印刷したいです。

下記のような感じのことです。

https://blog.esrij.com/2011/03/29/post-5653/

まずは、図郭を作成なのですが、幅４ｋｍ、高さ２．８ｋｍを一つ作成し、

それを、コピーするのが大変なので簡単にできる方法ございますか。

また、上記のurlのように、右側に連動した図郭位置図みたいなものをつけたいです。

よろしくお願いいたします。

[fukuoka....@gmail.com]

おはようございます。

ベクタ　－　調査ツール　ー　ベクタグリット　ではどうでしょうか？
参考サイト
GIS沖縄研究室（グリット線・ポリゴンを生成）
http://www.gis-okinawa.jp/QGIS/doc6202/index.html

[きた]

fukkuokaさんの紹介された、ベクタグリッドを作成して、コンポーザで地図帳印刷を行うと、連続印刷ができます。

図郭位置図は、コンポーザで地図アイテムを2つ追加して、一つを全体図とするといいです。
全体図ではない地図の方で、全体図設定を行うと、地図を連動できます。

きた

[takesh ishmoto]

早速の回答ありがとうございました。

おかげさまで、ベクタグリットが簡単にでき、

また、右上：全体図（１／１０００００）と中央：詳細図（１／１００００）を2つ並べるところまでできました。

恐れ入りますが、下記について詳細に教えていただけると助かります。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

コンポーザで地図帳印刷を行うと、連続印刷ができます。

図郭位置図は、コンポーザで地図アイテムを2つ追加して、一つを全体図とするといいです。
全体図ではない地図の方で、全体図設定を行うと、地図を連動できます。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

よろしくお願いいたします。

[きた]

ブログ「森林土木memo（http://koutochas.seesaa.net）」の右にあるバーから、「QGISで森林GISマニュアル」をダウンロードしてご確認ください。
印刷の章に、全体図の作成、地図帳の作成について書いてあります。

きた

[takesh ishmoto]

ありがとうございます。

うまくできました。

地図帳印刷とベクタグリットでこんなすごいことができるのですね。

今までは、１枚１枚印刷していたのですがこんなことができると思いもしませんでした。

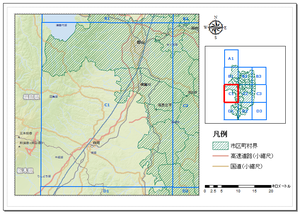

最後に、下記のように全体図のどの箇所が対象か、

赤枠で自動で囲むような機能等ございましたら教えていただけると助かります。

https://blog.esrij.com/arcgisblog/mt-img/arcgisblog/images/2011/03/29/blog_05_2_2.png

[fukuoka....@gmail.com]

こんばんは

Slide Shareに資料があります。46～54ページが参考になります。
印刷したときにうまく図郭に重なるように調整が必要と思いますが、できると思います。

QGIS【印刷編】
http://www.slideshare.net/waigania13/foss4g-2015-hokkaido-qgis?qid=a12d904c-63a2-4a52-a488-a0234f81aadf&v=&b=&from_search=6

[takesh ishmoto]

Slide Shareの資料

おかげさまで、全体図と連動した図面ができました。

ありがとうございました。

すいません、あと、ラベルを出しているのですが、

全体図にはラベルを出したくないのですがそれは可能でしょうか。

[fukuoka....@gmail.com]

こんばんは

プリセットをうまく使うとできると思いますが、最初にプリセットについて説明させてください。
プリセットは「表示させたいレイヤだけを選んで登録しておく」ものです。
具体的には、表示させたいレイヤだけにチェックを入れてプリセットに登録しておくと、それを全体図に使うことができます。

まずは、全体図に使いたいレイヤだけにチェックを入れてください。
そしてレイヤパネルの目玉の形をしたアイコンから「プリセットを追加」をクリックして、例えば「全体図用」と命名して登録します。
例として示した画像は既存ファイルからキャプチャしたもので、「位置図」というプリセットを既に登録しています。

次にプリントコンポーザのアイテムプロパティを設定します。
同じく目玉の形をしたアイコンがありますので、これをクリックして登録したプリセットを指定します。

なお、ラベルの表示・非表示だけの問題でしたら、問題となっているレイヤを複製した上でラベルの表示を無しにして、プリセットでは
複製したレイヤを表示するようにして登録すると良いと思います。

実はSledeShareの資料のハンズオンに参加させて頂いたのですが、覚えられて良かったと思ったのがプリセットの機能でした。
とても役立つ機能だと思いますので、是非ともご活用ください。

[takesh ishmoto]

プリントセットありがとうございます。

これで、すべていままでひとつひとつ数十枚の印刷をカチカチやっていたことが、

帰り際に、ボタン一つで翌朝には図面ができそうです。

大変助かりました。

ありがとうございました。

[fukuoka....@gmail.com]

takesh ishmoto 様

こんばんは

うまくいったようで良かったです。
ところで今気付いたのですが、前の投稿で画像の貼り付けが逆になっていました。
申し訳ありません。m(__)m
