蛍光灯の作り方

[takez]

蛍光灯の作り方がわかりません。
円柱のシーリングで蛍光灯の形だけは作っても、
中心だけ点光源のように光ってしまいます。

円柱シーリング全体を光らせるにはどうしたら良いのでしょう？

画像も用意したのですが、
以前のように、画像を添付するボタンが無くなってますね・・・。

[hibi]

こんにちは。

画像のアドレスをコピペされてはどうでしょうか？
今作られている状態がよくわからないので、
なんともアドバイスしづらいです。

文面に「中心だけ点光源のように光ってしまいます。 」と
ありますので、蛍光灯のなかにCylinder Lightを入れて、
蛍光灯にはSSSが設定してあるのですか？
それなら、Cylinder LightのSimple Shadingをoffにすれば全体が光ります。

[takez]

画像添付できましたのでアップします。

SSSがわからないです。すいません。

[hibi]

画像拝見しました。
これは、やっぱりSimple Shadingがonになっていますね。
offにすると改善されます。
Simple Shadingがonの状態ではLightの面積が考慮されないので、
Point Lightのような表現になります。

あと、狭い部分にライトを入れた場合、うまくライティングできない場合もあります。
私はこのようなケースではLuminousを設定した板ポリゴンを仕込みます。


On 4月28日, 午後9:30, takez <wat...@renkura.com> wrote:
> <https://lh3.googleusercontent.com/_kn04GTDpYw0/TbldljGTYzI/AAAAAAAAAB...>
> 画像添付できましたのでアップします。
> SSSがわからないです。すいません。
> <https://lh6.googleusercontent.com/_kn04GTDpYw0/Tbldg8qJcwI/AAAAAAAAAB...>

[takez]

ありがとうございます。

すぐにやってみます。



ついでにもう一点。

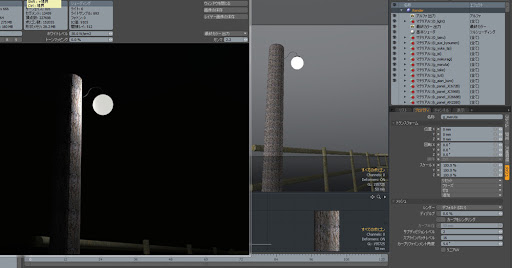

先日教えていただいたように、電灯を少し発光させ、影を落とすと間接レイに・・・のチェックを外し、

中に点光源を入れてシンプルにレンダリングしてみたものです。



木の真ん中でばしっと影が出来てしまったのですが、
これはモデルに問題があるのでしょうか？



[hibi]

これも先ほどのライティングと同じなんです。
Point LightにRadius（半径）を電灯の大きさぐらいに設定して、
Simple Shadingをoffにしてください。

Point Lightは、光源が点です。
現実には面積を持たない点のLightはありません。
点からの光なので、影がシャープになってしまいます。
電灯全体から光が出ているようにRadius（半径）を設定する必要があります。

> <https://lh4.googleusercontent.com/_kn04GTDpYw0/TblsufmtCcI/AAAAAAAAAB...>

[takez]

ありがとうございました。

どちらもうまくいきました。

いつも初歩的な質問に丁寧に答えていただき、感謝しています。
