Đề tài thiết kế bộ KIT thí nghiệm vi điều khiển

[Tuan Hung Nguyen]

Các vấn đề thảo luận liên quan đến đề tài thiết kế bộ kít thí nghiệm
vi điều khiển.

[Nhất Phùng Duy]

[Phạm Trung Đức]

mọi người ơi cho mình hỏi t6 tuần này ngoài việc nộp báo cáo thì các
nhóm có phải làm slide thuyết trình nữa ko?
On 13 Tháng Tư, 20:11, Tuan Hung Nguyen <tuanhungbk...@gmail.com>
wrote:

[Tuan Hung Nguyen]

Yes

Vào 16-04-2012 21:08, "Phạm Trung Đức" <thegunn...@gmail.com> đã viết:

--
Bạn nhận được thư này vì bạn đã được đăng ký vào nhóm Google Groups "JRClub_group".
Để đăng bài lên nhóm này, hãy gửi email đến jrclub...@googlegroups.com.
Để hủy đăng ký khỏi nhóm này, hãy gửi email tới jrclub_group...@googlegroups.com.
Để biết tùy chọn khác, hãy truy cập nhóm này tại http://groups.google.com/group/jrclub_group?hl=vi.

[huy vo]

đây là link download silde nhóm mình làm,tài liệu học avr và mạch
nguyên lí một số module(p/s:cái mạch nguyên lí mở bằng ocad nhe)
http://www.mediafire.com/?1mx8dlonytau3df

[Tuan Hung Nguyen]

Bạn Huy khi nào có thể báo cáo tiến độ chế tạo bộ KIT vậy?

Vào 22:41:42 UTC+7 Thứ sáu, ngày 20 tháng tư năm 2012, huy vo đã viết:

[Tuan Hung Nguyen]

Nhóm bạn Huy, Xương, Thiệu về cơ bản là đã hoàn thành bộ KIT! Xin chúc mừng các bạn! Bạn Huy lưu ý cái này nhé:

http://www.youtube.com/watch?v=-6JnAxTXApw

http://www.youtube.com/watch?v=R6b6Ok4Y4LE&feature=fvwrel
Vào 20:11:27 UTC+7 Thứ sáu, ngày 13 tháng tư năm 2012, Tuan Hung Nguyen đã viết:

[huy vo]

Cám ơn anh ạ ! cái video anh gửi cho em:cái này em hình như ko cần điều kiển tốc độ động cơ,chỉ cần động cơ nó quay 1 tốc độ đủ nhanh là được ạ.Và làm cái này thì mình bố trí tất cả linh kiện(led,vdk,đồng hồ thời gian thực...) lên "cánh quạt" luôn đồng thời cấp nguồn cho nó bằng chổi quét ạ.Em nghĩ cái này kết hợp với bộ kit ko hợp lí được ah.

Vào 06:16 Ngày 17 tháng 7 năm 2012, Tuan Hung Nguyen <tuanhu...@gmail.com> đã viết:

--

Bạn nhận được thư này vì bạn đã được đăng ký vào nhóm Google Groups "JRClub_group".

Để xem thảo luận này trên web, hãy truy cập https://groups.google.com/d/msg/jrclub_group/-/Hl9661zbgdQJ.

[Tuan Hung Nguyen]

Không hẳn động cơ cứ quay đủ nhanh là làm được đâu em ạ! Nó là phối hợp tốc độ đó! Cứ xong cái KIT xong rồi thử xem sao!

Vào 21:26:40 UTC+7 Thứ ba, ngày 17 tháng bảy năm 2012, huy vo đã viết:

Để hủy đăng ký khỏi nhóm này, hãy gửi email tới jrclub_group+unsubscribe@googlegroups.com.

[huy vo]

Dạ.Có j buổi họp cùng thảo luận ạ.

[Herohust]

Phải điều khiển động động cơ chứ. Từ việc phối hợp thời gian nháy các đèn + tốc độ xác định tốc độ động cơ mới xác định được chính xác tọa độ điểm ảnh chứ, cái này không khác gì cái ý tưởng màn hình cầu ở Nhật ấy (loại màn hình cũng sử dụng khả năng hiển thị hình ảnh theo 3 chiều thực)

[Tuan Hung Nguyen]

Đúng vậy! Mình thấy là cũng cần phối hợp tốc độ! Bạn Huy Vo có ý kiến gì không? Tác giả lên ý kiến nào!

Vào 12:39 Ngày 09 tháng 8 năm 2012, Herohust <quan...@gmail.com> đã viết:

Phải điều khiển động động cơ chứ. Từ việc phối hợp thời gian nháy các đèn + tốc độ xác định tốc độ động cơ mới xác định được chính xác tọa độ điểm ảnh chứ, cái này không khác gì cái ý tưởng màn hình cầu ở Nhật ấy (loại màn hình cũng sử dụng khả năng hiển thị hình ảnh theo 3 chiều thực)

--

Bạn nhận được thư này vì bạn đã được đăng ký vào nhóm Google Groups "JRClub_group".

Để xem thảo luận này trên web, hãy truy cập https://groups.google.com/d/msg/jrclub_group/-/WvliPaSBIXkJ.

Để đăng bài lên nhóm này, hãy gửi email đến jrclub...@googlegroups.com.
Để hủy đăng ký khỏi nhóm này, hãy gửi email tới jrclub_group...@googlegroups.com.
Để biết tùy chọn khác, hãy truy cập nhóm này tại http://groups.google.com/group/jrclub_group?hl=vi.

--

Nguyễn Tuấn Hưng

Chairman of Junior Researcher Club

Tel:    (+84) 97 211 99 70

         (+84) 98 541 73 98

URL:  www.jrclub.org

Blog:  www.man4us.blogger.com

Email:tuanhu...@gmail.com

[huy vo]

Tất nhiên,muốn hiển thị được chữ led ta phải biết được tốc độ động cơ thì mới có thể lập trình được nhưng không nhất nhiết phải điều kiển động cơ.. có các phương án sau:
-Phương án dùng động cơ có ecoder và có thể điều khiển động cơ,con vi điều khiển nằm trên cách quạt:ecoder dùng để đo tốc độ động cơ sau đó tín hiệu số của ecoder sẽ phải chuyển lên cho con vi điều khiển để xử lí....nhưng một vấn để đặt ra là tín hiện ecoder(từ động cơ) đứng yên còn cánh quạt chứa led và con vdk lại quay cho nên muốn lấy dc tín hiệu(ít nhất 2 dây dẫn) này cho vdk chúng ta phải dùng chổi quét và cổ góp(giống như trong động cơ dc)  -->> phương án này rất khó vì phải thiết kế cổ góp 4 cực(2 cực tín hiệu ecoder +2 cực nguồn cấp cho vdk và đèn led trên cách quạt)
-Phương án chỉ có led hiện thị ở trên cách quạt còn mạch vdk  là phần không quay:phương án này cũng thế tốn rất nhiều cực cổ góp...vd 5 con led cần đến 6 cực cổ góp.
-Phương án  mạch vdk ở trên cánh quạt và chế ecoder để đo tốc độ động cơ: việc chế ecoder sẽ giúp ta ko cần dùng cổ góp để cấp tín hiệu đo tốc độ động cơ.Ta đùng 1 con led phát đặt trên phần đứng yên và 1 con led thu ở trên cánh quạt,tín hiệu của led thu được đưa vào vdk mà ko cần qua ổ góp(vì led thu và vdk cùng nằm trên cánh quạt),cứ mỗi vòng thì led thu nhận dc 1 tín hiệu,ta đo thời gian quay dc 1 vòng,từ đó suy ra dc tốc độ động cơ và có thể điều khiển led dc...
=>>và cuối cùng là việc điều kiển động cơ là không cẩn thiết vì ta đã biết được tốc độ của nó thì có thể lập trình nháy led phù hợp dc rồi...tuy nhiên tốc độ động cơ không được bé quá thì hình ảnh ko hiện thị tốt đc.

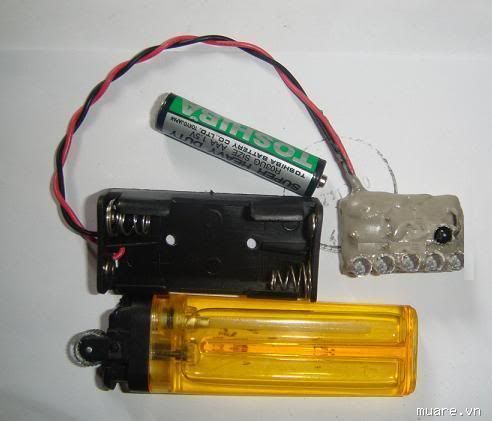

-Một cái proled gắn trên bánh xe may: http://i288.photobucket.com/albums/ll161/weaponha/mauled_1289752797.jpg (xe máy thì làm sao điều chỉnh dc tốc độ một cách chính xác dc)
http://www.youtube.com/watch?v=HskYTJXVgXQ
-cài này cũng khá hay:
http://samodeller.ru/news/propeller_clock/2011-01-10-10
