Re: Scelta tasselli per staffa LCD
Alfonso
> Ciao,
>
> ho acquistato una staffa a 3 snodi Manhattan ICA-LCD 2602 per appendere il
> mio 32" Philips del peso di circa 10Kg.
> http://www.icintracom.biz/Default.asp?pid=3216&catid=56
>
> Nella confezione ci sono due tasselli 8x50 (tipo questo
> http://www.cardinalegroup.it/index.php?cPath=3436_3456_3507 ), ma a casa
> ho anche due tasselli 12x45 (tipo questo
quelli che sono nella confezione..
Swift
>
> > quelli che sono nella confezione..
>
>
sicuramente no, ma sembrano eccessivi per il carico;quello da 8 è comunque
un tassello resistente.
poi sei sicuro che la vite del tassello da 12 riesci a farla passare nei
fori della staffa?
Ciao
Swift
Alfonso
>
> Quelli 12x45 che ho hanno una tenuta minore?
>
forse no essendo di diametro maggiore mi sembra di capire..
sicuramente reggono entrambi e forse reggono gli stop anche da 6mm
..ma io credo che utilizzare quelli forniti dalla casa ..sia la migliore
opzione.
cmq la fischer (azienda leader nel mercato..credo) i tasselli universali
8x50 come forza di estrazione per un muro con intonaco e forati da un
valore prossimo a 110kg..e la cosa strana � che per i 10x60 da lo stesso
valore..bah
quindi direi che vanno bene entrambi e anche adottando un coeff. di
sicurezza esagerato credo proprio che 2 tasselli reggeranno
tranquillamente 15 kg!
quelli da 12 eviterei..se non altro per evitare di dover fare un foro
enorme al muro!
ciao
felix...
> Vorrei sapere quale tasselli conviene usare per appendere il TV ad un muro
> interno in forati (costruzione anni '50).
I tasselli si scelgono dopo aver fatto il foro poichč lo spessore
dell'intonaco potrebbe rendere un muro in forati equivalente ad uno in
mattoni pieni, nel tuo caso userei questi ma di maggior diametro.
Guarda l'immagine cliccando http://attach.mynl.it/img?id=MTEzNTU
--
Video meliora proboque deteriora sequor.
questo articolo e` stato inviato via web dal servizio gratuito
http://www.newsland.it/news segnala gli abusi ad ab...@newsland.it
Fabbrogiovanni
"Alfonso" <tag...@alice.it> ha scritto nel messaggio
news:4e70e92c$0$44208$4faf...@reader1.news.tin.it...
> quindi direi che vanno bene entrambi e anche adottando un coeff. di
> sicurezza esagerato credo proprio che 2 tasselli reggeranno
> tranquillamente 15 kg!
Ho dato un'occhiata al volo alla staffa, mi pare 30 cm. di sbraccio e,
stimando a occhio, 10 cm. la distanza fra i fori superiori e inferiori della
piastra a muro.
Quale � il tiro sui tasselli superiori?
--
Fabbrogiovanni
Fabbrogiovanni
"felix..." <brad...@calda-posta.com> ha scritto nel messaggio
news:j4qsnl$kvg$1...@news.newsland.it...
>> In mancanza di maggior precisione, secondo me, � meglio stare sul sicuro,
>> tasselli da 10 lunghi 100 mm o resina come da proposta di Herik.
>
> Quoto!
Frase del barista, a 2' e 15":
http://www.youtube.com/watch?v=vOwIDgLv2bM
--
Fabbrogiovanni
Alfonso
> "Alfonso" <tag...@alice.it> ha scritto nel messaggio
> news:4e70e92c$0$44208$4faf...@reader1.news.tin.it...
>
>> quindi direi che vanno bene entrambi e anche adottando un coeff. di
>> sicurezza esagerato credo proprio che 2 tasselli reggeranno
>> tranquillamente 15 kg!
>
> Ho dato un'occhiata al volo alla staffa, mi pare 30 cm. di sbraccio e,
> stimando a occhio, 10 cm. la distanza fra i fori superiori e inferiori della
> piastra a muro.
>
>
beh non dovrebbe essere difficile
per semplificare il calcolo ..consideriamo un braccio di 30cm
e che tutto il peso sia applicato al centro al termine di questi
centimetri di braccio
quindi la staffa ￜ applicata una forza di torsione di
F= 15 kg (esageriamo considerando anche il peso del braccio..si ok ￜ una
distribuzione) * 0,30 m= 4,5 N
una caccola
ciao
felix...
OKKEY!...Vada per un tassello da 84! :-)
Fabbrogiovanni
> per semplificare il calcolo ..consideriamo un braccio di 30cm
> e che tutto il peso sia applicato al centro al termine di questi
> centimetri di braccio
> quindi la staffa � applicata una forza di torsione di
>
> F= 15 kg (esageriamo considerando anche il peso del braccio..si ok � una
> distribuzione) * 0,30 m= 4,5 N
>
> una caccola
Per me e per chi � andato a scuola (poco) tanto tempo fa, quanto sarebbe in
chilogrammi il tiro di estrazione sul tassello superiore che tu hai
stabilito in 4,5 N ?
Vedo che nel tuo conto non compare la distanza fra tassello superiore e
inferiore, ha importanza o, qualunque essa sia, � indifferente?
--
Fabbrogiovanni
luh
> I tasselli si scelgono dopo aver fatto il foro poichè lo spessore
> dell'intonaco potrebbe rendere un muro in forati equivalente ad uno in
> mattoni pieni, nel tuo caso userei questi ma di maggior diametro.
ma come ci pensi? se il tassello acchiappa solo l'intonaco altro che
equivalente a un muro pieno, e' piu' che sicuro che viene giu' tutto ...
nel dubbio prendi tasselli LUNGHI che attraversino "bene" almeno un
forato.
quanto al diametro necessario basta leggere le caratteristiche
dichiarate, c'e' la forza di estrazione a seconda del tipo di muro, basta
fare due conti considerando il peso del tv, il braccio della leva ed
applicare un ragionevole coefficiente di sicurezza.
comunque spannometricamente concordo che l'8 e' piccolo e il 12 un po'
piu' adeguato pero' corto, vedi tu quando buchi che trovi ... io per pesi
simili su forato mezzo frollo ho usato quelli da 10/60 per cartongesso,
pero' usando staffe ad L canoniche, quei giunti li' invece sforzano
male ... l'effetto leva e' notevole, ma nelle istruzioni *dovrebbero*
dichiarare che tasselli usare.
ciao
luh
--
Satellite Computer HW&SW Multimedia Audio Video Foto Ottica
felix...
> On Wed, 14 Sep 2011 20:56:01 +0200, felix... wrote:
> > mattoni pieni, nel tuo caso userei questi ma di maggior diametro.
Evidentemente non hai afferrato il concetto, lo metto in chiaro:
Se l'intonaco è troppo spesso rende inefficienti i tasselli che
prevedono l'allargamento a fungo dopo la prima parete del forato,
in questo caso è opportuno utilizzare i tasselli comuni.
felix.
luh
> Per me e per chi è andato a scuola (poco) tanto tempo fa, quanto
> sarebbe in chilogrammi il tiro di estrazione sul tassello superiore che
> tu hai stabilito in 4,5 N ?
mezzo chilo scarso, pocopiu' di 4 etti. E non mi torna per niente ...
> Vedo che nel tuo conto non compare la distanza fra tassello superiore e
> inferiore, ha importanza o, qualunque essa sia, è indifferente?
ovviamente e' importante perche' da' il rapporto tra i due bracci di
leva :-)
35 (consideriamo che il tv sporge) / 10 = 3.5
se il tv pesa 10 kg il carico sui due tasselli superiori sara' di 35 kg,
quindi poco meno di 20 kg a testa se lavorano simmetrici.
quelli di sotto invece lavorano "bene" e sono irrilevanti, visto che sono
il fulcro della leva.
con un coefficiente di sicurezza di 6 a 1 (civile abitazione ... ) sono
circa 120 kg a tassello per stare tranquilli ...
altro che 4.5 N (ma dova ha studiato ???)
luh
> Evidentemente non hai afferrato il concetto, lo metto in chiaro: Se
> l'intonaco è troppo spesso rende inefficienti i tasselli che
> prevedono l'allargamento a fungo dopo la prima parete del forato, in
> questo caso è opportuno utilizzare i tasselli comuni. felix.
tasselli piu' lunghi oppure viene giu' tutto, a meno che non stai
appendendo un quadro e allora il tuo discorso mi sta bene ... ;-)
Alfonso
>
>> Per me e per chi è andato a scuola (poco) tanto tempo fa, quanto
>> sarebbe in chilogrammi il tiro di estrazione sul tassello superiore che
>> tu hai stabilito in 4,5 N ?
>
> mezzo chilo scarso, pocopiu' di 4 etti. E non mi torna per niente ...
>
>> Vedo che nel tuo conto non compare la distanza fra tassello superiore e
>> inferiore, ha importanza o, qualunque essa sia, è indifferente?
>
> ovviamente e' importante perche' da' il rapporto tra i due bracci di
> leva :-)
>
> 35 (consideriamo che il tv sporge) / 10 = 3.5
>
> se il tv pesa 10 kg il carico sui due tasselli superiori sara' di 35 kg,
> quindi poco meno di 20 kg a testa se lavorano simmetrici.
>
> quelli di sotto invece lavorano "bene" e sono irrilevanti, visto che sono
> il fulcro della leva.
>
> con un coefficiente di sicurezza di 6 a 1 (civile abitazione ... ) sono
> circa 120 kg a tassello per stare tranquilli ...
>
> altro che 4.5 N (ma dova ha studiato ???)
>
> ciao
>
> luh
>
Sergio
"Fabbrogiovanni" <fabbro,giov...@INVALID.email.it> ha scritto nel messaggio
news:j4qvkm$ted$1...@tdi.cu.mi.it...
>
> Per me e per chi � andato a scuola (poco) tanto tempo fa, quanto sarebbe
> in chilogrammi il tiro di estrazione sul tassello superiore che tu hai
> stabilito in 4,5 N ?
4.5 N equivalgono a 450 grammi...evidentemente c'� un errore di calcolo...
> Vedo che nel tuo conto non compare la distanza fra tassello superiore e
> inferiore, ha importanza o, qualunque essa sia, � indifferente?
>
infatti se il braccio � 30 cm e l'interasse tra i tasselli, disposti uno
sopra l'altro, � di 10 cm va da s� che appendendo un oggetto da 10 kg in
punta al braccio si provoca una forza di estrazione di 30 kg al tassello
superiore...
luh
> al massimo è 5 e non 10!
e perche' 5? se la distanza tra i fori e' 10 il braccio e' 10, non mi
venire a dire che consideri 5 perche' il traverso centrale sta a meta'
strada ... il fulcro e' il punto di ancoraggio in basso, non il punto di
attacco del braccio sulla flangia ... a meno che la flangia non sia fatta
di carta :-)
anzi, peggio ancora, il fulcro sarebbe il bordo inferiore della flangia,
e quindi anche i tasselli inferiori lavorerebbero leggermente in
estrazione, ma in prima battuta non andrei a cercare il pelo nell'uovo.
> dove hai studiato tu!
boh, tra una cosa e l'altra io sarei anche ingegnere, tu invece? :-p
luh
> 4.5 N equivalgono a 450 grammi...evidentemente c'è un errore di
> calcolo...
si, ha fatto qualche errore di conversione ... oppure una moltiplicazione
al posto di una divisione :-)
vediamo un po':
15 kg => 15*9.8 = 147 N
momento torcente: 147 N * 0.3 m = 44,1 Nm
forza estrazione = 44.1 Nm / 0.1 m = 441 N
in Kg: 441 / 9.8 = *45* *Kg*
luh
> Domanda: è un carico di 35kg "ad estrazione" (in senso orizzontale)
> oppure in senso verticale ?
e' quello il problema, sono 35 kg ( 52 e rotti, se la tv pesa 15 kg) in
senso ORIZZONTALE, e' come se con una tenaglia provassi a strappare il
tassello dal muro con quella forza li'. Se fosse in verticale non avresti
problemi.
in pratica quell'accocco li' funziona come un piede di porco, quindi la
tenuta sul muro deve essere molto piu' robusta di quanto si immagini.
per questo dicevo che se il fondo e' inconsistente come l'intonaco e'
sicuro che fai un danno ...
Marco&Li
>
>> "felix..." <brad...@calda-posta.com> ha scritto nel messaggio
>> news:j4qsnl$kvg$1...@news.newsland.it...
>
>> >> tasselli da 10 lunghi 100 mm o resina come da proposta di Herik.
>> >
>> > Quoto!
>
>> Frase del barista, a 2' e 15":
>> http://www.youtube.com/watch?v=vOwIDgLv2bM
>
> OKKEY!...Vada per un tassello da 84! :-)
un chimico che espande riempe ma prende la prima paretina che magari regge
na fava :)
Marco&Li
>> "Alfonso" <tag...@alice.it> ha scritto nel messaggio
>> news:4e70e92c$0$44208$4faf...@reader1.news.tin.it...
>>
>>> quindi direi che vanno bene entrambi e anche adottando un coeff. di
>>> sicurezza esagerato credo proprio che 2 tasselli reggeranno
>>> tranquillamente 15 kg!
>>
>> Ho dato un'occhiata al volo alla staffa, mi pare 30 cm. di sbraccio e,
>> stimando a occhio, 10 cm. la distanza fra i fori superiori e inferiori
>> della piastra a muro.
>>
>
> beh non dovrebbe essere difficile
>
> per semplificare il calcolo ..consideriamo un braccio di 30cm
> e che tutto il peso sia applicato al centro al termine di questi
> centimetri di braccio
>
> F= 15 kg (esageriamo considerando anche il peso del braccio..si ok è una
>
> una caccola
per un gatto!
il bambino che si ci appende perchè ha visto un corso di alpinismo in tv :)
Marco&Li
news:j4r1jp$gch$1...@speranza.aioe.org...
>
>> al massimo è 5 e non 10!
>
> e perche' 5? se la distanza tra i fori e' 10 il braccio e' 10, non mi
> venire a dire che consideri 5 perche' il traverso centrale sta a meta'
> strada ... il fulcro e' il punto di ancoraggio in basso, non il punto di
> attacco del braccio sulla flangia ... a meno che la flangia non sia fatta
> di carta :-)
>
> anzi, peggio ancora, il fulcro sarebbe il bordo inferiore della flangia,
> e quindi anche i tasselli inferiori lavorerebbero leggermente in
> estrazione, ma in prima battuta non andrei a cercare il pelo nell'uovo.
>
>> dove hai studiato tu!
>
> boh, tra una cosa e l'altra io sarei anche ingegnere, tu invece? :-p
bene :) è pieno di edifici opere ectct crollate come pagliette per la
dinamica....
cmq tasselli da 100 e non ci pensa piu...se si strappano quelli ci si è
aèèeso Hogan a fare flessioni verticali...
Penultimo
cut
>
> IMHO butta via i soldi....tanto li il problema è il muro....puoi anche
> metterei dei tasselli della NASA ma se non gli tiene l'intonaco/muro
> attorno al punto di fissaggio..anzi per mia esperienza le barre filettate
> dei chimi sono delel ottime leve....per far danni :)
esageriamo 4 spezzoni barra da 8 in acciaio passante con 4 piastre
100x100x6 e non se ne parla piu ;-) :-)
ciao
Fabbrogiovanni
"Marco&Li" <fir...@firulla.it> ha scritto nel messaggio
news:4e711a30$0$15662$4faf...@reader2.news.tin.it...
> io opto per il tassello lungo cosi prende 3 pareti e siamo trq....meglio
> di un chimico che espande riempe ma prende la prima paretina che magari
> regge na fava :)

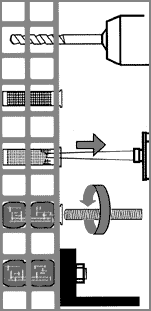

A meno di negligenza grave da parte dell'operatore, ad esempio quello che
decide di accorciare la bussola per non forare troppo a fondo, la bussola
normale, da 8 cm, riesce ad agganciare la seconda paretina del forato:
http://www.ferramentaonline.com/shop/az/varie/img/tassello-chimico-forati.gif
Qualora non avvenisse, a causa dell'intonaco esageratamente spesso,
l'operatore non negligente se ne dovrà accorgere e inserire bussola più
lunga, magari autocostruita usando retina fine.
--
Fabbrogiovanni
Fabbrogiovanni
"Sergio" <serpic_...@email.it> ha scritto nel messaggio
news:j4r1bs$cro$1...@dont-email.me...
>> Per me e per chi è andato a scuola (poco) tanto tempo fa, quanto sarebbe
>> stabilito in 4,5 N ?
>
>> Vedo che nel tuo conto non compare la distanza fra tassello superiore e
>>
>
> infatti se il braccio è 30 cm e l'interasse tra i tasselli, disposti uno
> sopra l'altro, è di 10 cm va da sè che appendendo un oggetto da 10 kg in
> superiore...
--
Fabbrogiovanni
luh
> esageriamo 4 spezzoni barra da 8 in acciaio passante con 4 piastre
> 100x100x6 e non se ne parla piu ;-) :-)
che ci si appende :-)
luh
> tutto giusto ma voi restate troppo nella statica....in questo caso non è
> un bene :) è pieno di edifici opere ectct crollate come pagliette per la
> dinamica....
pupo appeso :-)
luh
> Si poggia sempre a terra, ma è fissato al muro. Quando la apro ha un
> supporto in diagonale che regge il piano.
si, ma lo sforzo sul muro e' DIVERSO, nel caso della scrivania il peso
tira il tassello parallelamente alla parete, e cosi' regge anche un TIR,
il braccio del TV invece sforza perpendicolare, ovvero cerca di strappare
il tassello superiore. Se sotto al tv mettessi un palo di appoggio che
scarica a terra allora avresti una situazione uguale alla scrivania ...
luh
> Bene, quindi le mie sensazioni non erano sbagliate.
Penultimo
>
>> esageriamo 4 spezzoni barra da 8 in acciaio passante con 4 piastre
>> 100x100x6 e non se ne parla piu ;-) :-)
>
> tu scherzaci, ma sicuramente risolvi il problema del gatto e del bambino
> che ci si appende :-)
>
al soffitto una 15ina di anni fa
(utilizzando barre da 16 )
ciao
Fabbrogiovanni
"luh" <use...@drl.it> ha scritto nel messaggio
news:j4rcok$hp4$2...@speranza.aioe.org...
>> Bene, quindi le mie sensazioni non erano sbagliate.
>
> chiamale sensazioni ... :-)
-e guidare come un pazzo a fari spenti nella notte
-per vedere
-se poi e' tanto difficile morire
--
Fabbrogiovanni
Fabbrogiovanni
"Martin" <please_no_spam@dummy_email.org> ha scritto nel messaggio
news:a8h3779j2d36d44sn...@4ax.com...
> al tassello superiore abbiamo una forza di estrazione
> di 3.809 x 12=45,708 kg (non male)
I famosi 4,5 N
La cosidetta "una caccola"
--
Fabbrogiovanni
luh
> (luh, controlla se il procedimento è giusto, grazie)
che fai, sfotti? :-)
comunque si, in volata mi sembra che quadri, hai considerato i 2 kg come
in punta al braccio, in realta' stanno piu' o meno in mezzo ma va bene
cosi', meglio abbondare che scarseggiare :-)
io considererei anche lo sbalzo del tv che non e' piatto ma ha un certo
spessore, quindi il centro di massa sta un po' piu' fuori dei 40 cm e
l'effetto leva aumenta, e speriamo pure che il centro di massa sia piu' o
meno in corrispondenza dell'attacco VESA altrimenti se inclina il
pannello puo' succedere di tutto e di piu' :-)
infine su ogni tassello superiore (se sono 2 sopra e 2 sotto) non
considererei il 50% del carico, ma mi cautelerei almeno col 75%, le
strutture sono quasi rigide e vai a capire come si distribuiscono le
forze, poi su questo 75% applicherei un ragionevole coefficiente di
sicurezza, quindi i 100 kg di estrazione a tassello ci stanno tutti, ed
abbondare non fa sicuramente male ;-)
si capisce che non mi fido molto degli accrocchi con un solo tassello
sopra ? :-)
il tutto rigorosamente IMHO, ovviamente ... :-p
BTW, mi viene in mente che in laboratorio ho due reggimonitor (CRT) a
muro con uno sbalzo simile, ognuno porta tra i 15 e i 20 kg, mi sorge il
dubbio che siano fissati con due banali tasselli da 8 ... appena vado
giu' verifico :-) pero' la base che va sul muro e' molto piu' alta di 10
cm ;-)
Marco&Li
news:j4r694$vju$1...@speranza.aioe.org...
muro (70cm di pierta e tufo) ci ho fissato la cassaforte :)
Marco&Li
news:j4r73e$4ao$1...@tdi.cu.mi.it...
> "Marco&Li" <fir...@firulla.it> ha scritto nel messaggio
> news:4e711a30$0$15662$4faf...@reader2.news.tin.it...
>
>> io opto per il tassello lungo cosi prende 3 pareti e siamo trq....meglio
>> di un chimico che espande riempe ma prende la prima paretina che magari
>> regge na fava :)
>
> Perchè dici ciò?
> A meno di negligenza grave da parte dell'operatore, ad esempio quello che
> decide di accorciare la bussola per non forare troppo a fondo, la bussola
> normale, da 8 cm, riesce ad agganciare la seconda paretina del forato:
> http://www.ferramentaonline.com/shop/az/varie/img/tassello-chimico-forati.gif
spiaccicano alalrgandosi sulal testa e quando arrivano sulla paretina il'op
prende ancora a mazzate e non passano, ho visto gente usare tasselli stipo
gli split percui lo spazio della staffa vien rubato, ectcttctc e cmq ne
prenderebbe 2....se vai con dei 100 prendi tutto e non hai problemi di
sorta...salvo metetrceli a mazzate ;)
> Qualora non avvenisse, a causa dell'intonaco esageratamente spesso,
> l'operatore non negligente se ne dovrà accorgere e inserire bussola più
> lunga, magari autocostruita usando retina fine.
Marco&Li
>
>> tutto giusto ma voi restate troppo nella statica....in questo caso non è
>> un bene :) è pieno di edifici opere ectct crollate come pagliette per la
>> dinamica....
>
> eddai ... ci ho messo un fattore sicurezza 6 ci ho messo ... a prova di
> pupo appeso :-)
il pupu si ci appende e poi dondola strattona strappa :)
Fabbrogiovanni
"Careca" <care...@TOGLIMIhotmail.com> ha scritto nel messaggio
news:j4va39$1io$1...@news.newsland.it...
>girando da un altro ferramenta ho trovato questo tassello:
> http://imageshack.us/photo/my-images/843/tassello.jpg/
>
> mi ha detto che si espande a bolla, quindi come l'SXS e da come �
> conformato mi sembra a due settori. La vite � torx, ma potrei usare
> comunque la vite dell'altro tassello visto che � uguale.
Se non ci sono motivi particolari per usare le altre viti, meglio usare
quelle a impronta Torx.
Si riesce ad esercitare molta pi� forza che con quelle a croce.
> Che ne dici vado con questo o con questo
> http://www.tecfi.it/product.asp?id_gruppo=2000 a sei alette che avevo
> comprato ieri?
Questo � meglio.
--
Fabbrogiovanni
adriano
> non scherzavo ho usato quel sistema per appendere un grosso televisore al
> soffitto una 15ina di anni fa
testa proprio non mi andava giu' :-) (sia per la botta in testa sia per
il costo dell'oggetto).
Adriano
Penultimo
in un super-mini di un amico
un 46 crc poggiato su una mensola da 35 appesa al soffitto
con tre barre passanti e piastra
pazzie d'altri tempi :-) :-)
ciao
Penultimo
cut
>
> quasi lo stesso, per un problema di spazio abbiamo posizionato
antoniodav...@gmail.com
Ho acquistato un 55 pollici dal peso di 18 kg ed ho usato una staffa con braccio a pantografo che si estende 52 cm del peso di 8 kg di misure a parete 44cm larga e alta 14cm...
I tasselli che mi hanno dato con la staffa, 6 tasselli da 10 lunghi 8 non hanno retto il peso ma penso che il problema sia stato dato dal fatto che non riuscivo ad avvitare le viti ed ho usato il trapano e li avrò macinati...
Non vi dico per tirarli fuori... Ho impiegato 1 ora perché la vite girava insieme al tassello...
Comunque sono passato a 6 tasselli da 12 ad espansione (quelli con la vite filettata e il pallocchio alla fine)....
Sembrerebbe che regge ma non ho stirato il braccio mai fino ai 52 cm.
Facendo il calcolo vostro dovrebbe venire:
[18kg(TV)+8kg(staffa) ]* 9,8221 (acc. Gravitazionale)=255,372 N
Momento torcente 255,372N * [0,52(braccio)+ 0,08(spessore TV)]=153,2232 Nm
Forza di estrazione è 153,2232/ 0,14(altezza staffa a muro)=1094,45N
I tasselli della fischer usati hanno una resistenza al carico (sia di taglio che di estrazione) pari a 0,38KN nel laterizio e 0,57KN nel calcestruzzo
Io li ho usati nel forato quindi:
1094,45N/380N=2,88 quindi basterebbero solo 2,88 tasselli superiori per reggere il peso.
Siamo un po' a limite non dite?
Mi sono rassicurato un po' considerando che il peso è distribuito e non concentrato in punta, che oltre ai 3 tasselli superiori ce ne stanno 3 inferiori che si prendono penso un buon 10% e il fatto che le caratteristiche dei tasselli avranno un margine (non penso che a 380N è ok e 381N il tassello cede).
Pensate posso stare tranquillo??!!! Anche dal punto di vista della parete che è un forato da 8cm e il tassello si tiene in una sola camera.
Ciao Davide
Fabbrogiovanni
curvatura fotonica.
Io non sono in grado di capire e di seguire calcoli così avanzati, ma
mi scappa da dire che quando in un muro del cavolo usiamo pure i
tasselli sbagliati bisogna avere il coraggio di mettere da parte la
teoria e tornare pratici:-)
Quattro tasselli a resina (o, volendo risparmiare basta che siano a
resina i due superiori) e il nostro bellissimo televisore starà su
felice e beato per tanti anni.
--
Fabbrogiovanni
Bernardo Rossi
antoniodav...@gmail.com wrote:
>Pensate posso stare tranquillo?
Fai vedere i tuoi calcoli ai tasselli, cosi' capiscono anche loro che
tutto va bene.
--
Byebye from Verona, Italy
Bernardo Rossi
El_Ciula
> Facendo il calcolo vostro dovrebbe venire:
> [18kg(TV)+8kg(staffa) ]* 9,8221 (acc. Gravitazionale)=255,372 N
> Momento torcente 255,372N * [0,52(braccio)+ 0,08(spessore
> TV)]=153,2232 Nm
> Forza di estrazione è 153,2232/ 0,14(altezza staffa a muro)=1094,45N
> I tasselli della fischer usati hanno una resistenza al carico (sia di
> taglio che di estrazione) pari a 0,38KN nel laterizio e 0,57KN nel
> calcestruzzo
> Io li ho usati nel forato quindi:
> 1094,45N/380N=2,88 quindi basterebbero solo 2,88 tasselli superiori
> per reggere il peso.
fanno i calcoli per fissare il TV.
Apteryx
> Ecco perchè andiamo a puttane, c'è la fuga di cervelli, e quelli che restano
> fanno i calcoli per fissare il TV.
Franz_aRTiglio
> Ciao Ragazzi, scusate se riapro il quesito dopo molti anni ma mi è venuto
> anche a me il dubbio per il TV che ho messo a parete...
Ma il muro... com'e' fatto il muro ?
mattoni rossi ? cemento armato ?
bolognini ? mattoni forati ?
muro di sasso e/o a calce ?
No perchè.. nei primi 2 casi stai evidentemente sbagliando il modo
di usare i tasselli, nei secondi è SBAGLIATO IL TIPO DI TASSELLO
e tutti i calcoli che hai fatto sono inutili.
Ergo: nei primi 2 casi il foro deve essere fatto preciso alla misura
del tassello: se hai un trapanodercazz o una punta sfigata NON
stai facendo la cosa giusta, fatto il foro và soffiato, aspirato e
pulito, il tassello và "espanso" a mano fino a che non entra nel foro
"un po' a fatica" ma senza bisogno di essere martellato, dopodichè si
avvita il tassello A MANO fintanto che non inizia a tirare bene: da li
si da MASSIMO 1 giro di "tiraggio finale", o si rischia di sfondare
la sede del tassello nel muro.
Nel secondi 2 casi (mattoni vuoti) qualsiasi tassello oltre il 6 DEVE
essere un tassello ad ancoretta e deve essere tirato fino a quando
punta, non mezzo giro di piu, in ogni caso se si usa un tassello ad
ancoretta/ancorante come norma si "scende" di 2 misure da quelle
"comparabili" per mattone pieno (es. consigliato l'8 ? ancoretta del 6)
<http://www.sidersan.com/sites/default/files/05057.jpeg>
<http://www.bricohouse.it/wp-content/uploads/2014/09/tasselli-fischer.jpg>
<http://www.utensileriaonline.it/images/tassello-duopower-vite-fischer_03.jpg>
Nel terzo caso ci vuole il tassello passante che si espande
SOLO in punta e anche questo và tirato delicatissimamente.
<http://www.colfert.com/Public/img/catalogo/products/zoom/img_144201592623.jpg>
Bowlingbpsl
> antoniodav...@gmail.com ha scritto:
>
> Ecco perchè andiamo a puttane, c'è la fuga di cervelli, e quelli che
> restano fanno i calcoli per fissare il TV.
e ti sei unito al coro dei depressi.
Cos'e', hai letto le guerre puniche?
Sara' mica tipo il necronomicon, secondo Lovecraft? Hai accumulato troppi
insanity points?
Fabrizio
El_Ciula
> Andiamo a puttane, perche' tu hai smesso di mandare amenamente a
> cagare... e ti sei unito al coro dei depressi.
> Cos'e', hai letto le guerre puniche?
> Sara' mica tipo il necronomicon, secondo Lovecraft? Hai accumulato
> troppi insanity points?
L'Infante di Spagna
> Ma il muro... com'e' fatto il muro ?
(tua cit.)
E non dico altro
--
<)<)
L'Infante di Spagna
antoniodav...@gmail.com
Franz_aRTiglio
> Ahahaha... Non credevo di creare tutto questo panico... Comunque l'avevo già
> scritto che il muro è un forato da 8cm ;-) e comunque mi sa che farò
> all'antica... Smonto il TV allungò la staffa e ci carico 40Kg se regge sono
> ok ;-)
Al di la del fatto che ho scritto anche per chi lurka e per chi
dovesse capitare, ho scritto a chiare lettere che hai cannato il tipo
di tassello proprio perchè hai fatto l'errore comune che fanno tutti:
hai considerato il tassello ma non hai considerato il tipo di muro !
Franz_aRTiglio
>> Ma il muro... com'e' fatto il muro ?
> "il tassello e' un'arte"
> (tua cit.)
> E non dico altro
L'Infante di Spagna
> lol comunque era: "il tassello è piu un'arte che una scienza esatta"
Resta il fatto che hai detto una grande verita'
