Iniezione DC in rete da inverter

50 views
Skip to first unread message

Dino

unread,
Dec 23, 2023, 5:01:13 AM12/23/23
to
Inverter grid tied Aros Evo 5000 che sporadicamente va in protezione
per iniezione DC in rete (la soglia è di 5mA). il blocco è temporaneo
e casuale può avvenire a distanza di minuti o ore e si resetta da
solo..
Come si vede dallo schema, il negativo dei moduli è collegato a massa,
quindi la eventuale iniezione DC si dovrebbe verificare per un
anticipato o ritardato funzionamento di un mosfet di potenza.
Qualche suggerimento?
https://postimg.cc/gallery/JrVgdpJ

Tomaso Ferrando

unread,
Dec 26, 2023, 3:36:04 PM12/26/23
to
Che significa?
Guarda la simmetria delle tensioni sul banco condensatori.

Dino

unread,
Dec 27, 2023, 3:34:49 AM12/27/23
to
riferito a che cosa?

>Guarda la simmetria delle tensioni sul banco condensatori.

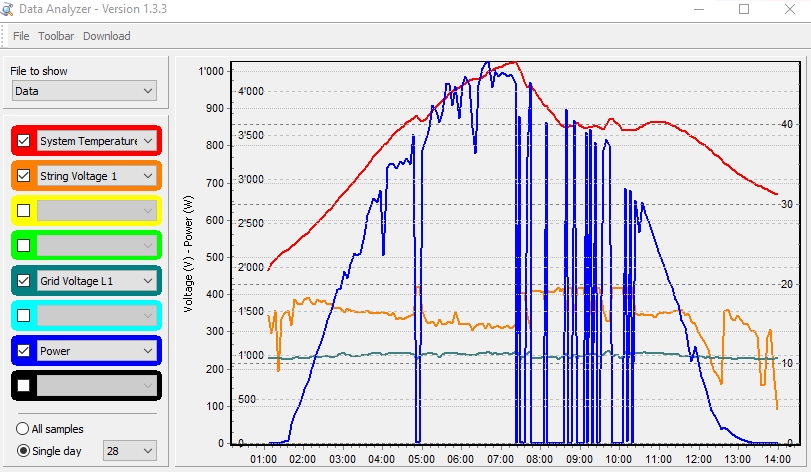

Qui il grafico di produzione di un giorno, con i buchi di produzione
per blocco da immissione DC in rete.
https://i.postimg.cc/HLC434M8/FV-Vari-F8.jpg

Dino

unread,
Dec 29, 2023, 4:10:38 PM12/29/23
to
On Tue, 26 Dec 2023 12:36:02 -0800 (PST), Tomaso Ferrando
<ferr...@libero.it> wrote:

Devo attendere una giornata di sole ;-((

TinTin

unread,
Dec 30, 2023, 10:06:25 AM12/30/23
to
Oggi Fri, 29 Dec 2023 22:10:36 +0100, (Dino), in questo messaggio
<ucduoit742f4ttcsu...@4ax.com>, ha scritto:

>>Che significa?
>>Guarda la simmetria delle tensioni sul banco condensatori.
>
>Devo attendere una giornata di sole ;-((

Che almeno capisca quello che Tommaso ti ha detto, No?
Controlla le tensioni sui condensatori ed io aggiungo che se l'oggetto in
questione ha un po di anni... sostituiscili direttamente che č meglio.

Tomaso Ferrando

unread,
Dec 30, 2023, 11:20:50 AM12/30/23
to
Il giorno mercoledì 27 dicembre 2023 alle 09:34:49 UTC+1 Dino ha scritto:
> On Tue, 26 Dec 2023 12:36:02 -0800 (PST), Tomaso Ferrando
> <ferr...@libero.it> wrote:
>
> >Il giorno sabato 23 dicembre 2023 alle 11:01:13 UTC+1 Dino ha scritto:
> >> Inverter grid tied Aros Evo 5000 che sporadicamente va in protezione
> >> per iniezione DC in rete (la soglia è di 5mA). il blocco è temporaneo
> >> e casuale può avvenire a distanza di minuti o ore e si resetta da
> >> solo..
> >> Come si vede dallo schema, il negativo dei moduli è collegato a massa,
> >> quindi la eventuale iniezione DC si dovrebbe verificare per un
> >> anticipato o ritardato funzionamento di un mosfet di potenza.
> >> Qualche suggerimento?
> >>
> >Che significa?
> riferito a che cosa?

Al simbolo di "massa" che uno schemista cane ha sparpagliato qua e là...
Che succede se un ramo parte prima o dopo che l'altro vada in interdizione?

> >Guarda la simmetria delle tensioni sul banco condensatori.
> Qui il grafico di produzione di un giorno, con i buchi di produzione
> per blocco da immissione DC in rete.
> https://i.postimg.cc/HLC434M8/FV-Vari-F8.jpg

Da cosa si capisce che va in blocco per iniezione di CC in rete? A che valore è settata la soglia di intervento?

Dino

unread,
Jan 1, 2024, 4:42:42 AM1/1/24
to
Si, certamente ho capito le indicazioni tue e di Tommaso,
ma per me non č una riparazione urgente.
Buon Anno
