Contato giri con interrupt

33 views
Skip to first unread message

Gremlin

unread,
Nov 14, 2022, 6:48:40 AM11/14/22
to
Allora ho un albero su cui è montato un disco con una finestra e 2
fotocellule che leggono questo disco al pari di un encoder, voglio
realizzare un conta giri con arduino che possa leggere i giri in un
senso incrementando e nel senso opposto decrementando il valore, ci sono
riuscito perfettamente senza usare gli interrupt il problema è che
funziona finchè i il numero dei giri è basso, se aumenta la velocità non
ci sta più dietro, ho quindi trovato questo esempio per fare la stessa
cosa usando gli interrupt:

https://electronoobs.com/eng_arduino_tut125.php
(l'esempio è circa a metà pagina)

Allora il problema di perdere i passi me lo risolve effettivamente, il
problema è che in avanti conta sempre 2 passi alla volta perchè rileva
il cambio di stato del piedino che da 0 va a 1 e incrementa 1, poi da 1
torna a zero e incrementa ancora di 1 e li ho risolto poi dividendo per
2 il valore del contatore prima di stamparlo a display, il secondo
problema invece è che non riesco in nessun modo a farlo contare a
rovescia in nessunissimo modo, quando l'albero gira a rovescia fa
un'incremento di 1 seguito subito da un decremento di 1, quindi vedi la
cifra che avanza e torna indietro restando sempre allo stesso valore.
Non sono riuscito a risolvere in nessun modo oppure se mi conta
all'indietro dopo non conta in avanti.

Non voglio usare logiche cablate, in realtà ho già un contatore a
logiche (che ho usato per confrontare i conteggi del mio circuito ed
essere sicuro che contasse bene) ma mi serve l'arduino perchè voglio
implementare altre funzioni come un segnale acustico al raggiungimento
di un certo numero di passi contati che posso impostare arbitrariamente
di volta in volta o la lettura di switch e altre cose.

A un certo punto durante le mie prove ero riuscito a farlo funziona in
qualche modo impostando counter come float e nel senso in avanti
incrementavo di 0,5 mentre all'indietro decrementavo di 1,5, funzionava
bene finchè da zero non andavo nei numeri negativi a quel punto
funzionava lo stesso con il numero del display che in certi casi vedevi
che avnazava e tornava indietro, sempre segnalando corretto... ma mi
pare che float non supportsa i numeri negativi quindi sicuramente stava
facendo errori e in generale la soluzione mi sembra un workaround orribile.

dalai lamah

unread,
Nov 14, 2022, 7:48:02 AM11/14/22
to
Un bel giorno Gremlin digitò:

> Allora il problema di perdere i passi me lo risolve effettivamente, il
> problema è che in avanti conta sempre 2 passi alla volta perchè rileva
> il cambio di stato del piedino che da 0 va a 1 e incrementa 1, poi da 1
> torna a zero e incrementa ancora di 1

Non conosco molto bene Arduino (l'ho usato solo per fare qualche giochino)
ma googlando mi pare di capire che per generare un interrupt su uno solo
dei due fronti (che è quello che serve a te) basta usare la funzione
attachInterrupt():

https://www.arduino.cc/reference/tr/language/functions/external-interrupts/attachinterrupt/

Un altro metodo è impostare direttamente il registro EICRA (che immagino
sia quello che fa internamente attachInterrupt) ma visto che hai a
disposizione delle funzioni di alto livello che fanno tutto il lavoro
sporco non vedo perché complicarsi la vita.

--
Fletto i muscoli e sono nel vuoto.

Franco Af

unread,
Nov 14, 2022, 8:00:19 AM11/14/22
to
Il 14/11/2022 12:48, Gremlin ha scritto:
>
> Allora il problema di perdere i passi me lo risolve effettivamente, il
> problema è che in avanti conta sempre 2 passi alla volta perchè rileva
> il cambio di stato del piedino che da 0 va a 1 e incrementa 1, poi da 1
> torna a zero e incrementa ancora di 1 e li ho risolto poi dividendo per
> 2 il valore del contatore prima di stamparlo a display, il secondo
> problema invece è che non riesco in nessun modo a farlo contare a
> rovescia in nessunissimo modo, quando l'albero gira a rovescia fa


non sono stato li a pensarci più di tanto, di conseguenza non è detto
che funzioni, ma prova ad usare una variabile temporanea.

Visto che dici che la cifra è sempre uguale :

"""
> un'incremento di 1 seguito subito da un decremento di 1, quindi vedi la
> cifra che avanza e torna indietro restando sempre allo stesso valore.
> Non sono riuscito a risolvere in nessun modo oppure se mi conta
> all'indietro dopo non conta in avanti.
"""

la confronti con l'ultima memorizzata, se risulta uguale, decrementi
invece di incrementare memorizzando da qualche parte il senso di rotazione.
Non sarà comunque preciso, avrai sicuramente altri problemi soprattutto
con il senso di rotazione.


Gremlin

unread,
Nov 14, 2022, 8:12:46 AM11/14/22
to
Il 14/11/22 13:47, dalai lamah ha scritto:
allora i 2 sensori coperti sono entrambe 0, poi se giro in un senso avrò
una sequenza 10/11 ... mentre se giro nel senso opposto avrò una
sequenza 01/11, quindi devo attivare l'interrupt su entrambe i pin, sto
usando un 328p e infatti viene detto che i pin di interrupt usabili sono
2 e 3, infatti non capisco perchè quel codice funziona anche se male,
collegato ai pin 8 e 9...

dalai lamah

unread,
Nov 14, 2022, 8:46:28 AM11/14/22
to
Un bel giorno Gremlin digitò:

>>> Allora il problema di perdere i passi me lo risolve effettivamente, il
>>> problema è che in avanti conta sempre 2 passi alla volta perchè rileva
>>> il cambio di stato del piedino che da 0 va a 1 e incrementa 1, poi da 1
>>> torna a zero e incrementa ancora di 1
>>
>> Non conosco molto bene Arduino (l'ho usato solo per fare qualche giochino)
>> ma googlando mi pare di capire che per generare un interrupt su uno solo
>> dei due fronti (che è quello che serve a te) basta usare la funzione
>> attachInterrupt():
>>
>> https://www.arduino.cc/reference/tr/language/functions/external-interrupts/attachinterrupt/
>>
>> Un altro metodo è impostare direttamente il registro EICRA (che immagino
>> sia quello che fa internamente attachInterrupt) ma visto che hai a
>> disposizione delle funzioni di alto livello che fanno tutto il lavoro
>> sporco non vedo perché complicarsi la vita.
>>
> allora i 2 sensori coperti sono entrambe 0, poi se giro in un senso avrò
> una sequenza 10/11 ... mentre se giro nel senso opposto avrò una
> sequenza 01/11, quindi devo attivare l'interrupt su entrambe i pin

Certo che devi attivarlo su entrambi i pin, ma devi attivarlo solo su un
fronte su ciascun pin. Se ad esempio lo attivi sul fronte di salita, avrai
un interrupt ogni volta che uno dei due pin passerà da 0 a 1, ma non quando
i pin passeranno da 1 a 0.

LAB

unread,
Jan 12, 2023, 12:23:32 PM1/12/23
to
Il 14/11/2022 12:48, Gremlin ha scritto:
> ho un albero su cui è montato un disco con una finestra e 2 fotocellule
> che leggono questo disco al pari di un encoder, voglio realizzare un
> conta giri con arduino che possa leggere i giri in un senso
> incrementando e nel senso opposto decrementando il valore

E' passato un po' di tempo dalla tua domanda... Comunque io per leggere
l'encoder manuale a scatti uso sempre questa funzione, che leggo
continuamente in un loop brevissimo in cui faccio poche altre cose, tra
cui aggiornare il valore sul display, quando faccio delle impostazioni:

void encoder()
{
// PD 76543210
// S=3-PIND&B00000011; Gli I/O 1 e 0 sono PD1 e PD0, perciò non devo
scorrere a destra.
// S=3-(PIND>>3)&B00000011; Serviva per l'encoder su PD4 e PD3.
// S=3-((PIND>>4)&B00000011); // Gli I/O 5 e 4 erano PD5 e PD4, perciò
dovevo scorrere a destra di 4 bit.
// S=3-((PIND>>2)&B00000011); // Uso PD3 e PD2, quindi scorro a destra
di 2 bit per farli diventare 1 e 0.
S=3-((PINC>>1)&B00000011); // Uso PC2 e PC1 (A2 e A1), quindi scorro a
destra di 1 bit per farli diventare 1 e 0.
// Il valore binario di S rappresenta A e B. Il centrale dell'encoder è
a massa, quindi faccio complemento a 3 (11).
S^=S>>1; // Faccio XOR (^) fra S (gray) e il suo bit 1, facendolo
scorrere a Dx: AB XOR A,
// ottenendo un binario che per ogni scatto fa 0-1-2-3-0
oppure 0-3-2-1-0.
E=0;
if (S!=So && S==0) X=0;
if (X==0)
{
if (So==1&&S==2)
{E=1; X=1;
// Bip();
}
if (So==3&&S==2)
{E=-1; X=1;
// Bip();
}
if (S==0)
{E=0; X=0;}
So=S;
}
}

Poiché l'encoder viene ruotato manualmente e il loop è un while()
brevissimo in attesa della pressione del pulsante, funziona benissimo
senza dover usare gli interrupt; nel tuo caso, però, puoi usarne la
logica insieme agli interrupt.

I pin su cui possono essere usati gli interrupt hardware sono il 2 e il
3, che corrispondono a INT0 e INT1. Sugli altri puoi usare solo gli
interrupt "pin change", in cui viene rilevata una variazione su uno
qualsiasi dei pin della porta e devi andare a controllare tu su quale
pin è avvenuta.

LAB

unread,
Jan 12, 2023, 12:25:11 PM1/12/23
to
Il 12/01/2023 18:23, LAB ha scritto:
> I pin su cui possono essere usati gli interrupt hardware sono il 2 e il
> 3, che corrispondono a INT0 e INT1.
In realtà sono gli I/O 2 e 3, non i pin fisici del microcontrollore.

Gremlin

unread,
Jan 12, 2023, 2:13:39 PM1/12/23
to
Il 12/01/23 18:25, LAB ha scritto:
Il software di quel contaspire l'ho già terminato da tempo, sono
riuscito a girare attorno ai bug del codice di interrupt e a farlo
contare giusto in qualche maniera. Anche se magari avrei preferito non
fare workaround.

Fare un main loop molto corto nno ci riuscivo perchè dovevo aggiornare
un display a segmenti e monitorare 4 pulsanti, di fatti se andavo in
polling funzionava a bassi giri ma se aumentano gli RPM dell'albero
oltre un certo punto perdeva tantissimi contaggi per la strada.

Se vuoi posso farti vedere il mio intero programma.

LAB

unread,
Jan 12, 2023, 4:23:27 PM1/12/23
to
Non è questione di bug... Bisogna usare bene gli interrupt e fare
bene i conti!
Pubblica il programma.
Comunque c'è anche il forum ufficiale di Arduino, con diverse
persone molto preparate e disponibili.


--

Gremlin

unread,
Jan 13, 2023, 4:36:41 AM1/13/23
to
Il 12/01/23 22:23, LAB ha scritto:
https://paste.ofcode.org/ruAiJKxvU6stVqsKHNx8dc

Il codice è qua, non ho mai trovato il modo di far contare quel codice
+1 in avanti e -1 indietro, mi contava sempre a comunque tipo uno in
avanti e +1 e poi -1 (restando fermo) se andavo indietro. Alla fine ho
risolto girandoci attorno con la matematica, magari non è bello ma
funziona e non mi interessa andarci attorno ancora.

L'unica cosa intipatica ma che non so se è dovuta al programma fatto
male o a un limite intrinseco dell'ancoder è che se mi fermo con
l'albero nel punto della finestra sulle fotocellule e mi metto a
spippolare sul rocchetto per attaccare fili o mettere isolanti, facendo
piccoli movimenti in avanti e indietro capitano conteggi spuri per cui
ho implementato la funzione di pausa... quando mi fermo per fare cose
per evitare conteggi spuri premo un pulsante per freezare il conteggio,
ma mi devo ricordare di ripremerlo per riavviarlo.

LAB

unread,
Jan 13, 2023, 9:38:20 AM1/13/23
to
Il 13/01/2023 10:36, Gremlin ha scritto:
> L'unica cosa intipatica ma che non so se è dovuta al programma fatto
> male o a un limite intrinseco dell'ancoder è che se mi fermo con
> l'albero nel punto della finestra sulle fotocellule e mi metto a
> spippolare sul rocchetto per attaccare fili o mettere isolanti, facendo
> piccoli movimenti in avanti e indietro capitano conteggi spuri per cui
> ho implementato la funzione di pausa...
Non so come funziona l'encoder che usi. Quello manuale a scatti genera
una sequenza 0-1-2-3-0 oppure 0-3-2-1-0 per ogni scatto in avanti o
indietro. Come puoi vedere nel codice che ho pubblicato, per
l'incremento (E=1) vado a rilevare il passaggio da 1 a 2:
if (So==1 && S==2) // da 1 a 2.
mentre per il decremento (E=-1) vado a rilevare il passaggio da 3 a 2:
if (So==3 && S==2) // da 3 a 2.
(le variabili con la 'o' sono lo stato precedente).
Essendo due condizioni diverse, è impossibile che si verifichino
instabilità.

Gremlin

unread,
Jan 13, 2023, 10:55:10 AM1/13/23
to
Il 13/01/23 15:38, LAB ha scritto:
L'encoder di questa macchina ha 2 fotocellule consecutive con in mezzo
un disco con una tacca, quando passa la tacca la sequenza di bit è

00 - 01 - 11 - 10 - 00

oppure

00 - 10 - 11 - 01 - 00 per il verso opposto

LAB

unread,
Jan 13, 2023, 11:20:59 AM1/13/23
to
Il 13/01/2023 16:55, Gremlin ha scritto:
> 00 - 01 - 11 - 10 - 00
> oppure
> 00 - 10 - 11 - 01 - 00 per il verso opposto
E' in codice Gray, uguale a quelli a scatti che uso per le impostazioni.
Chiamando i due bit A e B e facendo AB XOR A (bit a bit, senza riporti):

AB AB ___ A
00: 00 XOR 0 = 00 = 0;
01: 01 XOR 0 = 01 = 1;
11: 11 XOR 1 = 10 = 2;
10: 10 XOR 1 = 11 = 3;
00: 00 XOR 0 = 00 = 0.

Oppure:
00: 00 XOR 0 = 00 = 0;
10: 10 XOR 1 = 11 = 3;
11: 11 XOR 1 = 10 = 2;
01: 01 XOR 0 = 01 = 1;
00: 00 XOR 0 = 00 = 0;

LAB

unread,
Jan 13, 2023, 11:25:48 AM1/13/23
to
Se si verifica un passaggio da 1 a 2, significa che fa parte della prima
sequenza: +1;
se, invece, si verifica un passaggio da 3 a 2, significa che fa parte
della seconda sequenza: -1.

LAB

unread,
Jan 13, 2023, 11:33:34 AM1/13/23
to
N.B.: Ho evitato con cura i passaggi che coinvolgono la posizione di
riposo (decimale 0) prendendo il successivo, che avviene solo dopo che
il movimento ha superato 1/4 dello scatto.

Gremlin

unread,
Jan 13, 2023, 3:43:41 PM1/13/23
to
Il 13/01/23 17:33, LAB ha scritto:
> N.B.: Ho evitato con cura i passaggi che coinvolgono la posizione di
> riposo (decimale 0) prendendo il successivo, che avviene solo dopo che
> il movimento ha superato 1/4 dello scatto.
ok ma a livello del codice che devo modificare ?

LAB

unread,
Jan 13, 2023, 4:49:17 PM1/13/23
to
Nella ISR calcoli il valore decimale di S (0...3) e vedi se è
verificata una delle due condizioni di S e di S_prec (che chiamai
So) che ti ho detto prima: se è vera una delle due, incrementi o
decrementi il contatore.


--

Gremlin

unread,
Jan 14, 2023, 4:05:39 AM1/14/23
to
Il 13/01/23 22:49, LAB ha scritto:
l'unica parte di quel codice che ho copiato è la procedura di interrupt
perchè proprio non la capisco. Io credo che parta un'interrupt ad ogni
cambio di stato dei 2 pin che monitorano le 2 fotocellule e credo che
parte un'int quando si passa da 00 a 01 e non aspetti che arrivi l'11
per capire la direzione del conteggio, quindi da 01 a 11 sono già 2
interrupt che partono e per quello io credo che conteggiasse a cavolo di
cane quindi non ho semplicemente non ho idea di come modificare quel codice.

Gremlin

unread,
Jan 14, 2023, 4:13:14 AM1/14/23
to
Il 14/01/23 10:05, Gremlin ha scritto:
Tra l'altro un codice praticamente uguale usato nel loop normale
funzionava (anche se perdeva i passi se aumentavo i giri) mentre usato
come procedura di interrupt incrementava di 2 in avanti e faceva +1 poi
-1 andando indietro per questo ho fatto il tric di incrementare +5 uno e
-15 l'altro, poi con le divisioni lo forzo a conteggiare giusto, mi sono
rotto la testa ore cercando di capire come farlo andare alla fine mi
sono arreso a questa soluzione che all'atto pratico funziona. Se mi
scrivi il pezzo di codice come dovrebbe essere scritto per funzionare
magari lo capisco e posso provare se funziona se no da solo non ci
arrivo proprio

LAB

unread,
Jan 14, 2023, 5:43:19 AM1/14/23
to
Ancora non ho acceso il computer. Dal telefonino ti dico solo che
l'interrupt parte ogni volta che accade la condizione impostata,
che può essere una transizione a livello alto o a livello basso o
entrambe. Tu devi rilevarle entrambe, andare subito a vedere che
cosa è accaduto e interpretarlo in base allo stato decimale
precedente.


--

LAB

unread,
Jan 14, 2023, 5:45:50 AM1/14/23
to
Se era 0 e adesso è 1, lo ignori.
Se era 1 e adesso è 2, incrementi.
Se era 3 e adesso è 2, decrementi.
Se era 3 o 1 e adesso è 0, azzeri.

--

Gremlin

unread,
Jan 14, 2023, 6:38:11 AM1/14/23
to
Il 14/01/23 11:45, LAB ha scritto:
io credo che quel codice avvi linterrupt ad ogni cambio di stato di uno
dei 2 pin e basta

LAB

unread,
Jan 14, 2023, 8:04:06 AM1/14/23
to
Con un encoder a scatti scrive il valore di contatore sulla seriale:

volatile int16_t contatore=0; // Fino a oltre +/-32000. Ho previsto
anche i valori negativi.
volatile uint8_t s=0; // Valore decimale dei bit.
volatile uint8_t sp=0; // Stato precedente di s.
volatile uint8_t x=0;
int16_t contatorep=0; // Valore precedente.

void setup()
{
pinMode(8, INPUT_PULLUP);
pinMode(9, INPUT_PULLUP);
Serial.begin(9600);
Serial.println("Start");
// Pin Change Interrupt Control Register (PCICR): PORTD=PCIE2;
PORTC=PCIE1; PORTB=PCIE0;
PCICR |= 0b00000001; // PORT B.
// PORT B: PMSK0; D9 e D8 sono i bit 1 e 0:
PCMSK0 |= 0b00000011;
}


void loop()
{
if(contatore != contatorep)
{
Serial.println (contatore);
contatorep = contatore;
}
}


ISR (PCINT0_vect)
{
// bit AB
s=((PINB^0xFF) & 0b00000011); // Inverto i bit, perché l'encoder chiude
a massa, e considero solo D9 e D8. S è composto dai bit A e B.
s^=s>>1; // Faccio AB XOR A, ottenendo un valore decimale fra 0 e 3.
if (s!=sp && s==0) x=0;
if (x==0)
{
if (sp==1 && s==2)
{
contatore+=1;
x=1;
}
else if (sp==3 && s==2)
{
contatore-=1;
x=1;
}
else if (!s) x=0;
sp=s;
}
}

LAB

unread,
Jan 14, 2023, 8:11:12 AM1/14/23
to
Altro metodo equivalente per impostare i registri:

// https://dronebotworkshop.com/interrupts/

volatile int16_t contatore=0; // Fino a oltre +/-32000. Ho previsto
anche i valori negativi.
volatile uint8_t s=0; // Valore decimale dei bit.
volatile uint8_t sp=0; // Stato precedente di s.
volatile uint8_t x=0;
int16_t contatorep=0; // Valore precedente.

void setup()
{
pinMode(8, INPUT_PULLUP);
pinMode(9, INPUT_PULLUP);
Serial.begin(9600);
Serial.println("Start");
// Pin Change Interrupt Control Register (PCICR): PORTD=PCIE2;
PORTC=PCIE1; PORTB=PCIE0;
// PCICR |= 0b00000001; // PORT B.
PCICR |= 1<<PCIE0;
// PORT B: PMSK0; D9 e D8 sono i bit 1 e 0:
// PCMSK0 |= 0b00000011;
PCMSK0 |= 1<<PCINT1 | 1<<PCINT0;

LAB

unread,
Jan 14, 2023, 8:25:05 AM1/14/23
to

Gremlin

unread,
Jan 14, 2023, 8:32:06 AM1/14/23
to
Il 14/01/23 14:25, LAB ha scritto:

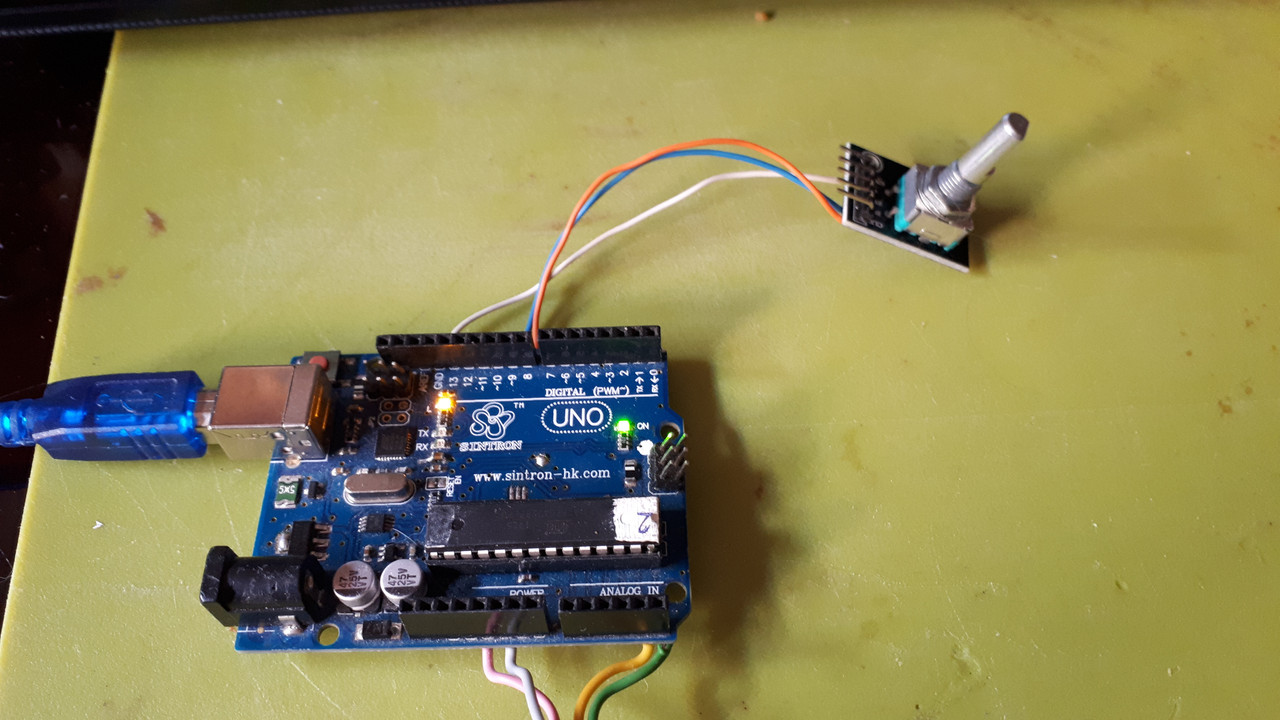

> https://i.postimg.cc/9QmqZWPC/20230114-141844.jpg
>
> https://i.postimg.cc/9Ft7D47L/20230114-141914.jpg

quando ho tempo lo provo

LAB

unread,
Jan 14, 2023, 8:42:26 AM1/14/23
to
Il 14/1/23 14:32, Gremlin ha scritto:
Io ho usato un encoder che chiude verso massa, infatti ho attivato i
pullup e ho dovuto scrivere:
s=((PINB^0xFF) & 0b00000011);
dove ^0xFF fa XOR con 0xFF, cioè 0b11111111, invertendo ogni bit.

Se chiude verso Vcc, devi scrivere pinMode (8, INPUT); e pinMode (9,
INPUT);, mettere le resistenze di pulldown e poi:
s=(PINB & 0b00000011);
senza inversione.

Gremlin

unread,
Jan 15, 2023, 11:41:00 AM1/15/23
to
Il 14/01/23 14:42, LAB ha scritto:
allora ho provato il codice, funziona

https://paste.ofcode.org/mpLUgHjRM4SHEQgv6YMm7e

Mi resta da vedere se gli capitano ancora conteggi spuri ad cazzum
quando per qualche motivo mi soffermo nel punto dove c'è la finestra del
disco proprio sopra le fotocellule.

Intanto grazie.

LAB

unread,
Jan 15, 2023, 12:28:45 PM1/15/23
to
Le variabili usate solo nella ISR, però, dovrebbero avere
l'attributo volatile per evitare danni da parte del compilatore
che ottimizza il codice.


--

LAB

unread,
Jan 15, 2023, 12:39:37 PM1/15/23
to

LAB

unread,
Jan 15, 2023, 12:53:09 PM1/15/23
to
Leggendolo bene, anche contatore deve essere volatile, altrimenti
il compilatore, se impostato a un livello alto di ottimizzazione,
potrebbe semplicemente sostituire a contatore il suo valore
iniziale, che è zero o quello letto dalla EEPROM! La ISR viene
chiamata solo da eventi esterni, non generati dal programma,
quindi per il compilatore la ISR potrebbe non essere mai eseguita
e potrebbe considerarla un refuso, un blocco dimenticato lì dal
programmatore.

Considera che il C fa pochissimi controlli, anche per lasciare la
massima libertà al programmatore. Un classico sono gli array, per
i quali non controlla se un elemento a cui viene assegnato un
valore ne fa parte o sta fuori! È facile, quindi, per esempio,
assegnare un valore a pippo[12] dopo aver dimensionato pippo per
12 elementi che vanno da 0 a 11 e riscontrare comportamento
imprevisti e incomprensibili o caratteri strani sull'LCD.


--

Gremlin

unread,
Jan 15, 2023, 1:11:04 PM1/15/23
to
Il 15/01/23 18:39, LAB ha scritto:
> Sulla volatilità:
> https://www.html.it/pag/72236/la-parola-chiave-volatile/
>
>
C++ ma su arduino non si usa il C ?
Scusa io ho imparato a programmare autodidatta l'ansi C standard,
credevo che questi uint16 blabla fossero solo modi diversi per definire
la stessa cosa, il programma funziona...

Gremlin

unread,
Jan 15, 2023, 1:24:30 PM1/15/23
to
Il 15/01/23 18:53, LAB ha scritto:
ho rimesso i suffissi volatile, ho visto che il programma compilato è
uscito un centinaio di byte in più rispetto non mettere volatile, ma a
parte questo esegue perfettamente allo stesso modo.

LAB

unread,
Jan 15, 2023, 2:08:18 PM1/15/23
to
Il 15/1/23 19:11, Gremlin ha scritto:
> C++ ma su arduino non si usa il C ?
> Scusa io ho imparato a programmare autodidatta l'ansi C standard,
> credevo che questi uint16 blabla fossero solo modi diversi per definire
> la stessa cosa, il programma funziona...

Io ho cominciato con il C da Arduino... :)

Arduino usa il C++, che comprende il C. Quando scrivi un programma si
può fare ricorso anche alle caratteristiche del C++, ma normalmente ci
si limita al C, anche perché, purtroppo, si vedono tante cose copiate
qua e là e pochissimi pubblicano codice scritto bene e in maniera
"colta"! Questo è lo svantaggio della divulgazione a tutti di qualcosa
che, in realtà, sarebbe alquanto complessa :(

Anch'io usavo int, unsigned int, long, byte, char, ma poi ho ritenuto
molto più semplice e chiaro usare int_8t, uint_8t, ...16t, ...32t, senza
stare a pensare se byte accetta i numeri negativi o no... (No! Li
accetta char... Come!... Caratteri negativi???...). Inoltre una
variabile che si chiama char fa pensare che contenga caratteri...

Inoltre, int_8t, uint_16t e simili sono indipendenti dal
microcontrollore: una 8t è sempre a 8bit, una 16t è sempre a 16 e una
32t è sempre a 32, mentre una long su un microcontrollore superiore
all'ATmega328p di Arduino Uno può anche essere a 64 bit!

volatile è un qualificatore che può essere usato sia con int, byte, ecc.
che con le varie int_ e uint_, equivalenti a int, byte, ecc.

Gremlin

unread,
Jan 15, 2023, 2:37:39 PM1/15/23
to
Il 15/01/23 20:08, LAB ha scritto:
ma alla fine int e unit sono l'abbreviazione di int e unsigned int...

Io ho imparato autodidatta su una scheda Z80, poi anche con turbo c su
DOS, l'ansi C standard usa char int long e varianti unsigned. Questi
nuovi suffissi sono modernità, la mia è abitudine dalle basi da cui ho
imparato... mi vengono più naturali... cmq non c'è nessuna differenza da
un carattere a un qualsiasi valore a 8bit, di fatti le lettere della
tastiera sono comprese dentro la tabella ascii che va da 0 a 255...

Gremlin

unread,
Jan 15, 2023, 7:57:09 PM1/15/23
to
Il 15/01/23 20:08, LAB ha scritto:
> volatile è un qualificatore che può essere usato sia con int, byte, ecc.
> che con le varie int_ e uint_, equivalenti a int, byte, ecc.

volatile long me l'ha accettato cmq

Gremlin

unread,
Jan 15, 2023, 8:07:04 PM1/15/23
to
Il 15/01/23 20:08, LAB ha scritto:
> purtroppo, si vedono tante cose copiate qua e là e pochissimi pubblicano
> codice scritto bene e in maniera "colta"! Questo è lo svantaggio della
> divulgazione a tutti di qualcosa che, in realtà, sarebbe alquanto
> complessa 🙁

non sono d'accordo che una cosa debba essere riservata a pochi eletti,
chi è bravo farà bel codice, gli altri potrebbero imparare vedendo o
usando il codice di altri. E cmq tanti potrebbero trovare sufficiente
per i loro scopi fare così. Io di certo non sono un programmatore visto
che per lavoro riparo amplificatori a valvole, sarebbe come dire che non
diritto di fare le mie cazzatine per hobby perchè non sono bravo come
altri... Io scrivo il mio codice fin dove arrivo, dove non arrivo cerco
aiuto o copio pezzetti di codice di esempio che trovo in giro e ho fatto
tante cosine che mi sono utili, da un wattmetro audio, questo contaspire
per la bobinatrice che fa cose un più di quello originale della
macchina, il sistema che mi gestisce temperature e illuminazione in un
terrario con una tartaruga di terra che ho a casa e che non trovavo
niente di fatto specifico per questa razza...

LAB

unread,
Jan 17, 2023, 5:27:33 AM1/17/23
to
Il 16/01/2023 02:07, Gremlin ha scritto:
> Non sono d'accordo che una cosa debba essere riservata a pochi eletti,
> chi è bravo farà bel codice, gli altri potrebbero imparare vedendo o
> usando il codice di altri.
Il problema sta proprio nel fatto che "gli altri" copiano a caso,
aggiustano come possono e poi pubblicano in rete, diffondendo cose
sbagliate! Non dico che debba essere riservato a pochi eletti: d'altra
parte, ai tempi dei PIC non osavo nemmeno avvicinarmici, ma se tanti
diffondono cose fatte male il livello si abbassa enormemente e trovare
informazioni per fare qualcosa che funzioni bene diventa molto
difficile. Andando a chiedere nel forum, poi, ci si rende conto di aver
preso abitudini sbagliate.

Gremlin

unread,
Jan 17, 2023, 7:14:18 AM1/17/23
to
Il 17/01/23 11:27, LAB ha scritto:
O si torna negli anni 80 quando non c'era internet e nessuno poteva fare
niente se non gli ingegneri che dovevano spendersi milioni per i sistemi
e i software o si resta nel 2023 dove ci sono anche gli hobbysti, e a me
sembra che con l'opensource alla fine sulle cose serie se si organizzano
gruppi si possano fare grandi cose, vedi Linux. Una via di mezzo non può
esistere e cmq io preferisco adesso che gli anni 80 dove accendevo il
commodore 64 e immaginavo di fare grandi cose ma non trovano nessuna
informazione su come provare a fare quello che immaginavo e alla fine
tutto quello che potevo fare era ficcare un dischetto e far partire un
giochino del cazzo di cui mi stancavo dopo 3 volte.

LAB

unread,
Jan 19, 2023, 4:40:30 AM1/19/23
to
Il 17/01/2023 13:14, Gremlin ha scritto:
> O si torna negli anni 80 quando non c'era internet e nessuno poteva fare
> niente se non gli ingegneri che dovevano spendersi milioni per i sistemi
> e i software o si resta nel 2023 dove ci sono anche gli hobbysti

Anch'io uso Arduino come hobbista, ma mi piace fare le cose bene e,
nonostante Internet, trovo muri appena mi discosto un po' dai soliti
giochetti...

Prova solo a cercare informazioni sull'uso dei contatori, per esempio
per fare un frequenzimetro: a fatica si trova qualcuno che non ha usato
pulseIn() e nessuno spiega bene come funziona.
Si trovano anche tantissimi programmi fatti con i delay() in mezzo e poi
se uno prova ad aggiungere qualcosa diventa matto perché non si rende
conto che i delay() bloccano tutto!

Gremlin

unread,
Jan 20, 2023, 6:15:05 AM1/20/23
to
Il 19/01/23 10:40, LAB ha scritto:
Io ho fatto un frequenzimetro per un modulo per convertire le radio
d'epoca OM in FM.

Delay lo uso, lo so che blocca il programma, dipende se mi interessa la
cosa o no a volte ho usato millis
0 new messages
