Aggiornamento.

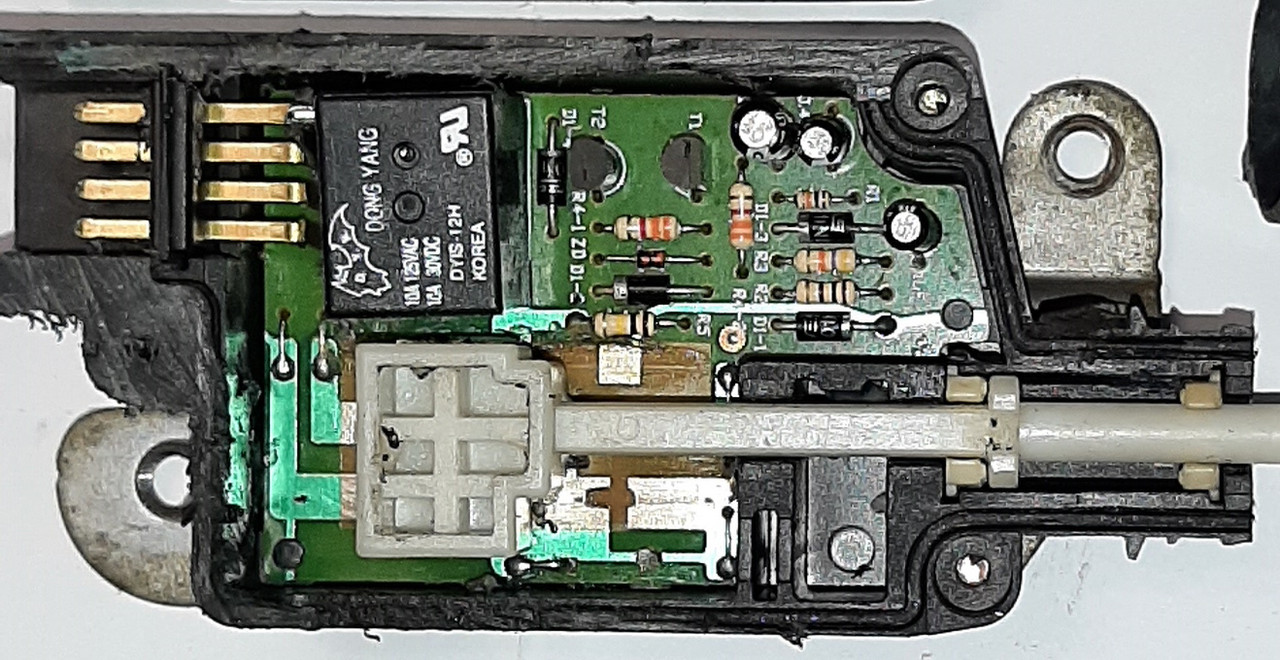

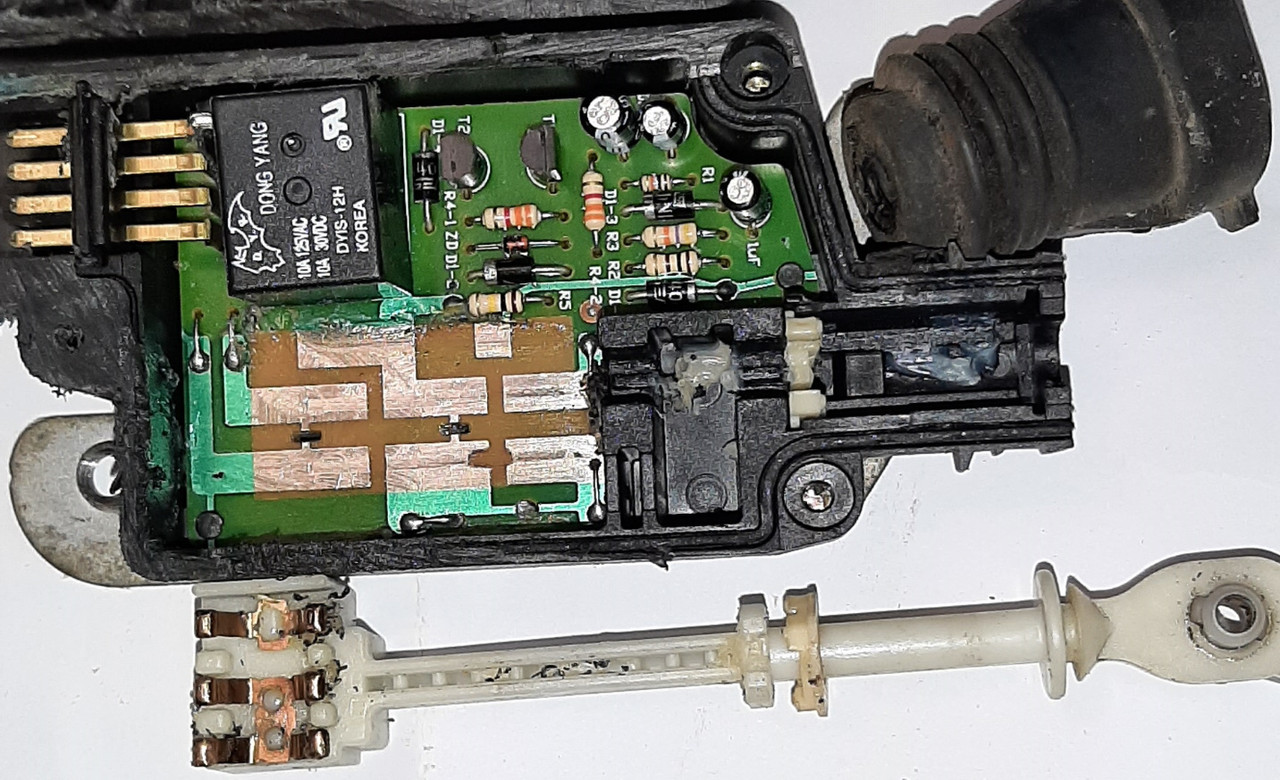

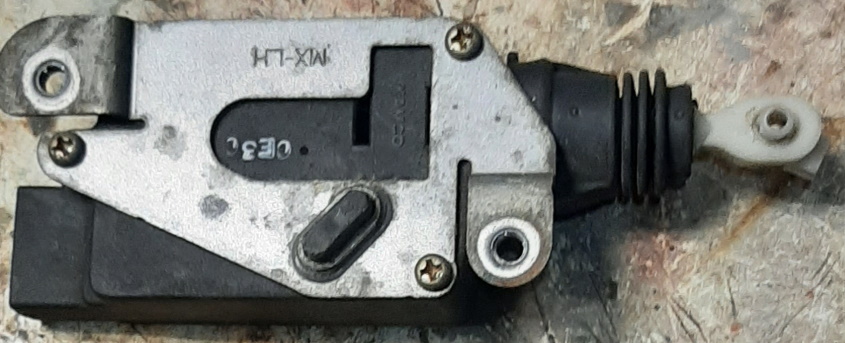

Ho smontato il motorino dalla portiera e l'ho testato sul banco con il tester.
Se ho fatto le misurazioni correttamente, questo motorino funziona benissimo.

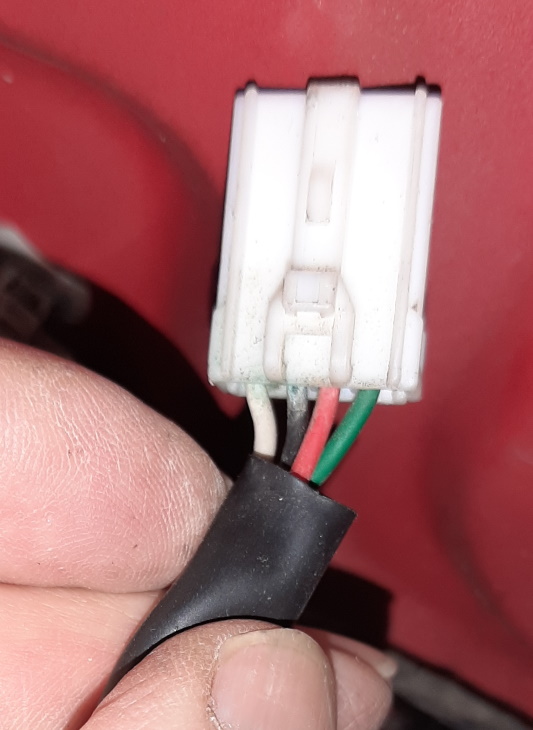

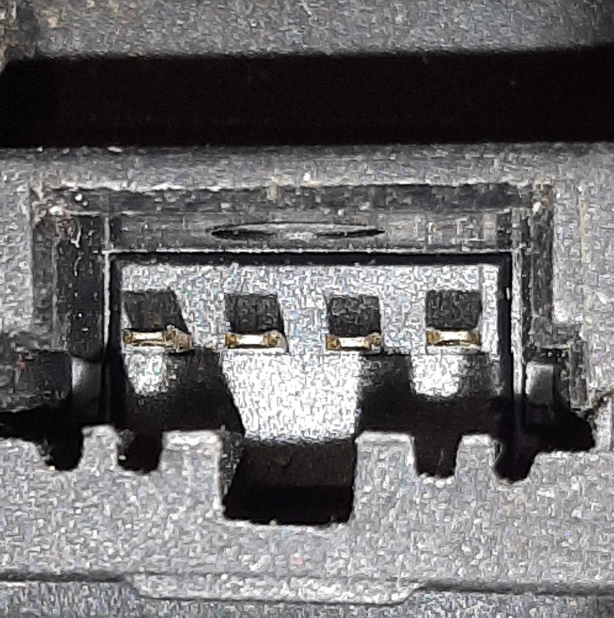

Ha 4 pin a cui arrivano altrettanti fili: bianco, nero, rosso, e verde. Il verde sembra

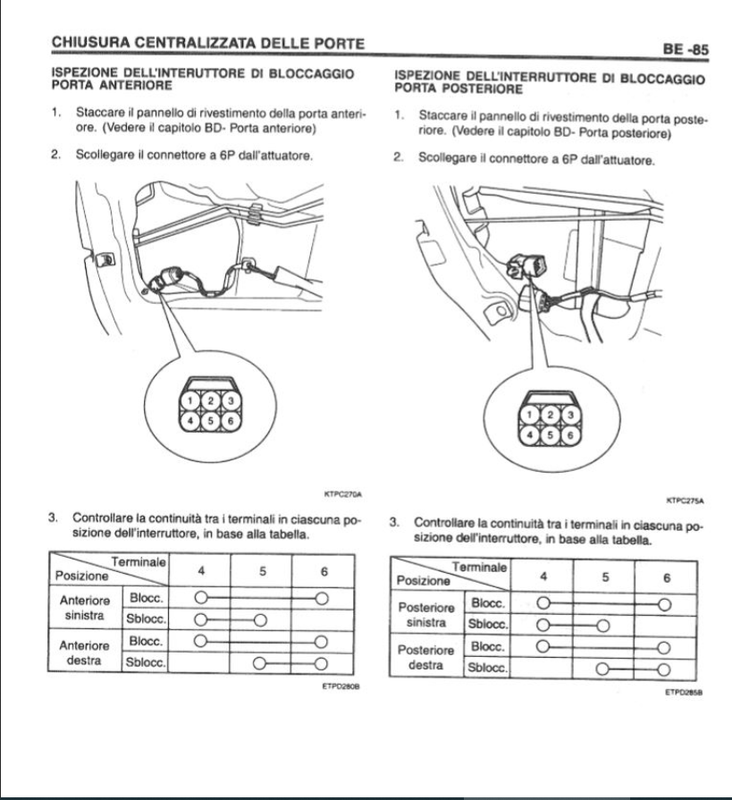

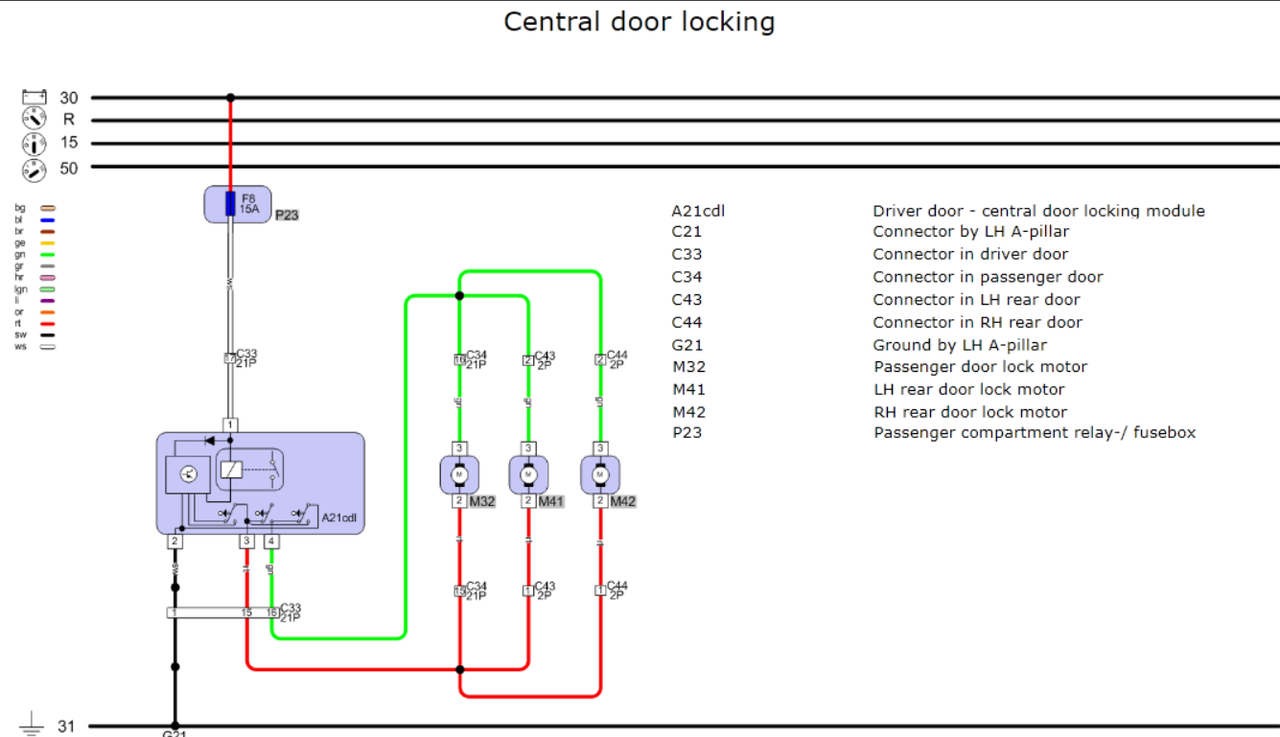

non attivo. Assumendo la numerazione dello schema abbiamo il N.6 sul bianco, il N.5
sul sul nero e il N.4 sul rosso. Il verde abbiamo detto che è in più.
Quindi facendo le misurazioni con il tester scritte nello schema, ho: N.4 (comune) che
conduce con il 6 a stantuffo in dentro e porta bloccata; tirando lo stantuffo in fuori (porta sbloccata)
conduce in N.4 con il N.5, esattamente come specificato nello schema.
Per cui il motorino sembra perfetto. Riguardo a controllare il motorino dandogli corrente,
ho preferito evitarlo per due motivi: 1° perché le istruzioni parlano solo di verificare la
continuità dei vari pin e mai di dargli corrente. Difatti, questo motorino non è fatto per girare...
visto che c'è il comando manuale con la chiave. Quindi sicuramente non gli arriva corrente...

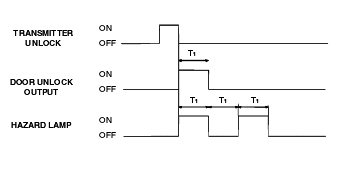

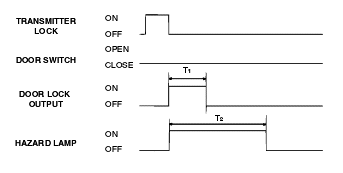

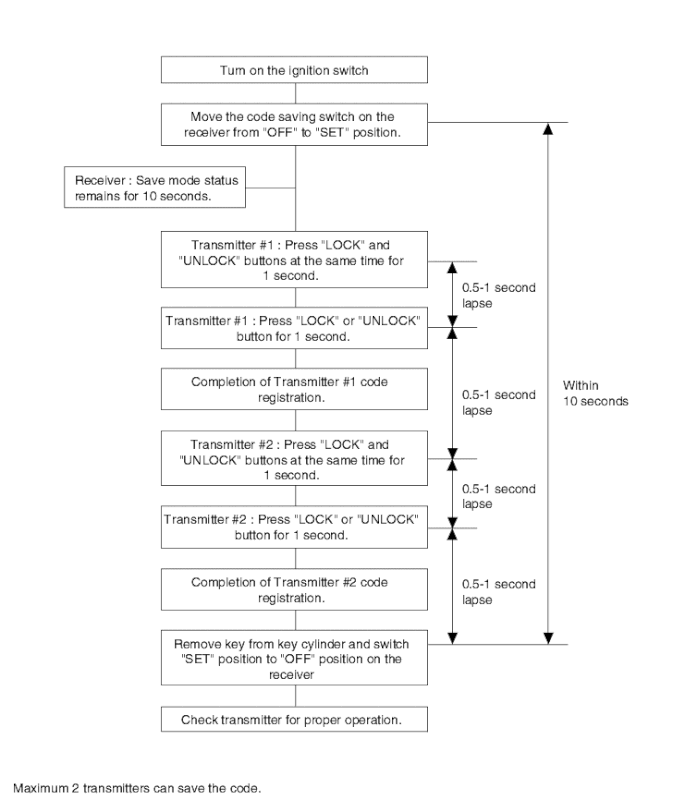

e non ci sarebbe motivo che gli arrivasse. Probabilmente è il filo verde che ce l'hanno messo
proprio per predisporre il motorino al passaggio col telecomando... e a quel punto è chiaro che
gli dovrebbe arrivare corrente come agli altri tre.

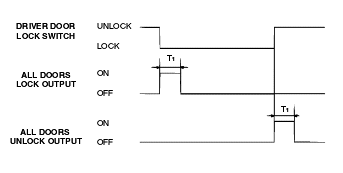

Ora però la domanda sorge spontanea: perché nello schema viene indicato sempre la misura
di continuità in tutte le porte? E non si parla mai di fare i test con la corrente? Questo proprio
non me lo spiego. Difatti nelle istruzioni c'è scritto chiaramente che stiamo verificando degli
interruttori... quindi come fanno gli interruttori a comandare i motorini se non gli arriva corrente?
E perché non c'è mai richiesto di misurare il funzionamento dei motorini con la corrente?
C'è modo di chiarire questo punto? Perché seguendo lo schema della misurazione di continuità
degli interruttori, a me l'attuatore risulta buono... ma se poi gli deve arrivare anche la corrente
e invece non gli arriva, a che mi serve sapere che gli interruttori funzionano correttamente?
Se poi volessi misurare se arriva corrente, su quali pin la devo cercare ?

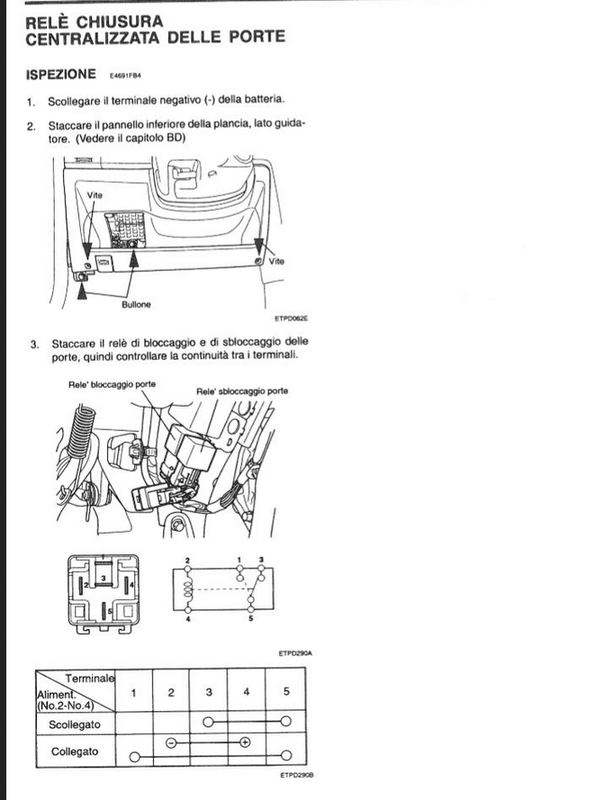

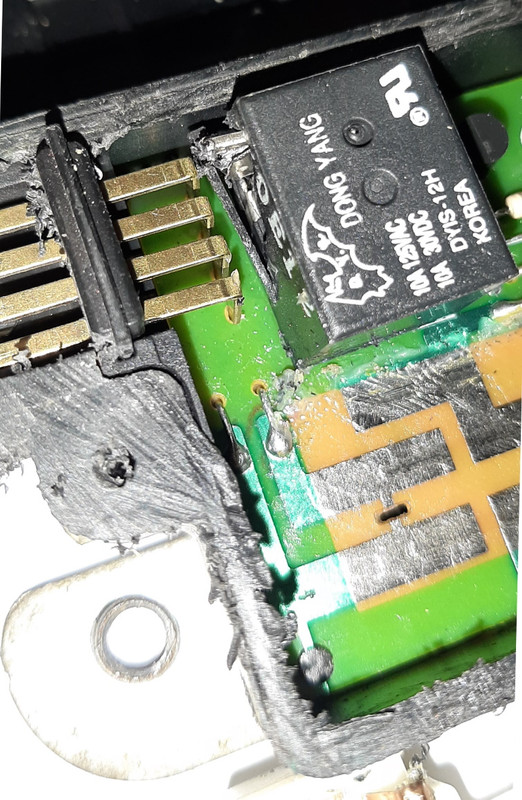

P er me l'attuatore era buono e quindi sono passato oltre: ho cercato i due relé, che sono quelli
a fianco della scatolina fusibili sotto il volante, li ho smontati e testati al banco e qui risultano tutti funzionanti.

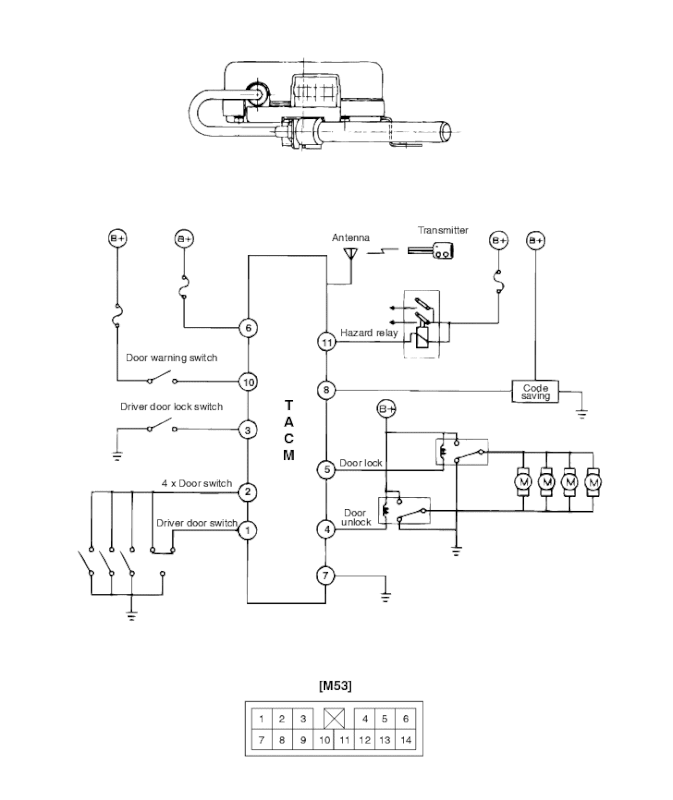

Salvo il fatto che invece che essere a 5 pin, sono a 4 pin. E nello schema si veder chiaramente che per poter
funzionare devono essere a 5 pin. Per scrupolo ho smontato tutti i relè della macchina e sono tutti a 4 pin.
E sono tutti perfetti. Qui mi sono arreso e ho pensato che ci deve essere per forza una interruzione nei cavi.
Magari nel punto della cerniera dove entrano nell'abitacolo. Però ho provato a smuoverli a tirarli, a spingerli
ma niente... sembrerebbe che non ci fosse nessuna interruzione. E poi anche ci fosse venuta, non è che un cavo
si trancia all'improvviso. Magari prima c'è un periodo dove si nota un falso contatto: qualche volta funziona e qualche
volta no, ma così non è possibile.
Poi hai anche accennato ai micro/sensori di chiusura delle porte, che potrebbero anche quelli essere la causa
del non funzionamento della chiusura centralizzata. Però ho visto che quando una porta rimane aperta si accendono
le luci di cortesia dentro l'abitacolo... e questo non succede.Oppure tu dici che non me ne sono accorto perché magari
la lampadina è bruciata. Comunque questa è una cosa che appena vado giù alla macchina controllerò subito.
