Salve, volevo presentare un lavoro che sto facendo in questi giorni, la
replica compatta e leggermente migliorata del computer Z80 presentato
nel 1979 da Nuova Elettronica
Ho realizzato un'unica scheda con cpu, ram, rom, interfaccia cassette a
tre velocità e stampante, interfaccia esadecimale e video con MC6847,
vista l'estrema rarità del SY6545A-1 usato nella scheda video più recente.
La tastiera alfanumerica è una normale AT gestita da PIC appositamente
programmato.
Rispetto al progetto originale ho reso disponibile i modi grafici del
6847, da gestire però direttamente in programmazione, e in più ho
aggiunto un doppio clock per la cpu selezionabile via software, più
qualche altra cosa minore.

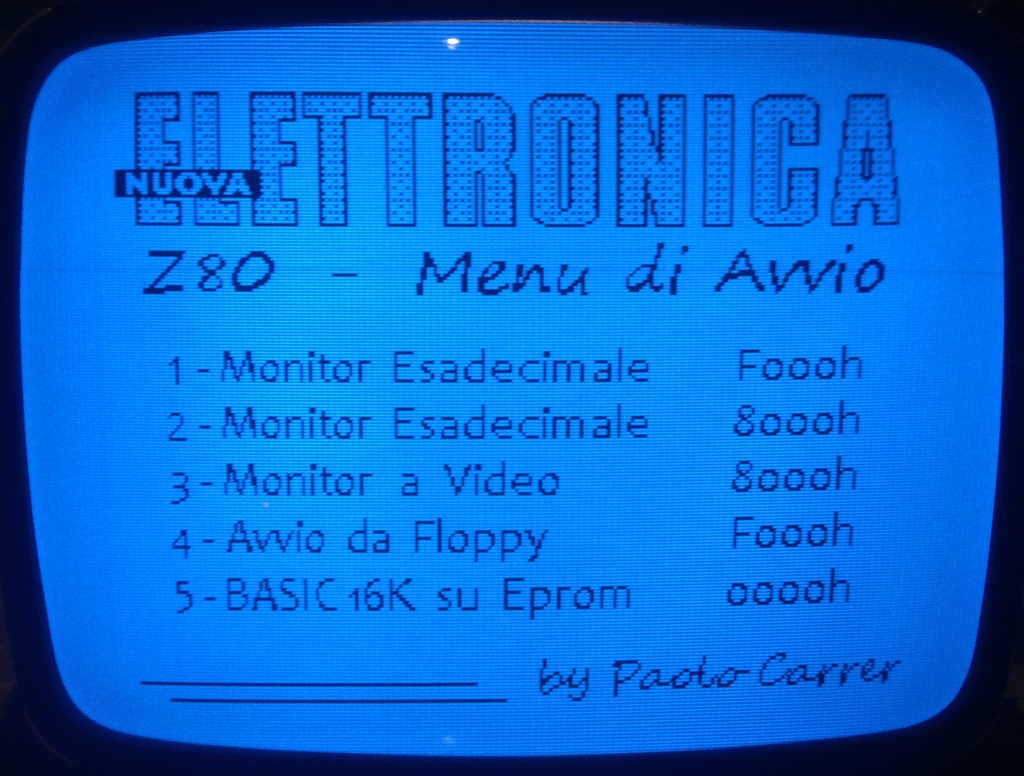

https://i.postimg.cc/5018TFfZ/schermata-avvio.jpg
https://i.postimg.cc/J7YBcFBw/menu-vecchio-su-altro-monitor.jpg
https://i.postimg.cc/9fP7dFy1/scheda-madre.jpg

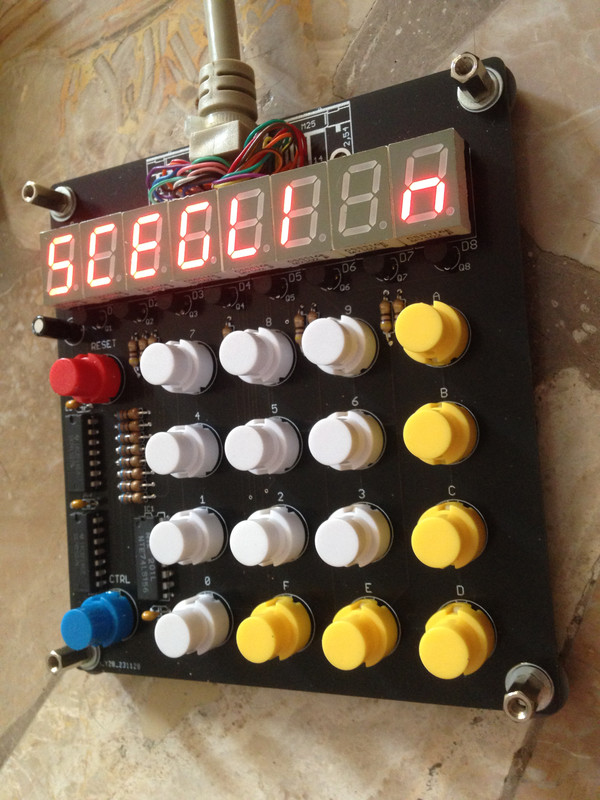

https://i.postimg.cc/mDbF8fw4/tastierino-hex-nudo.jpg

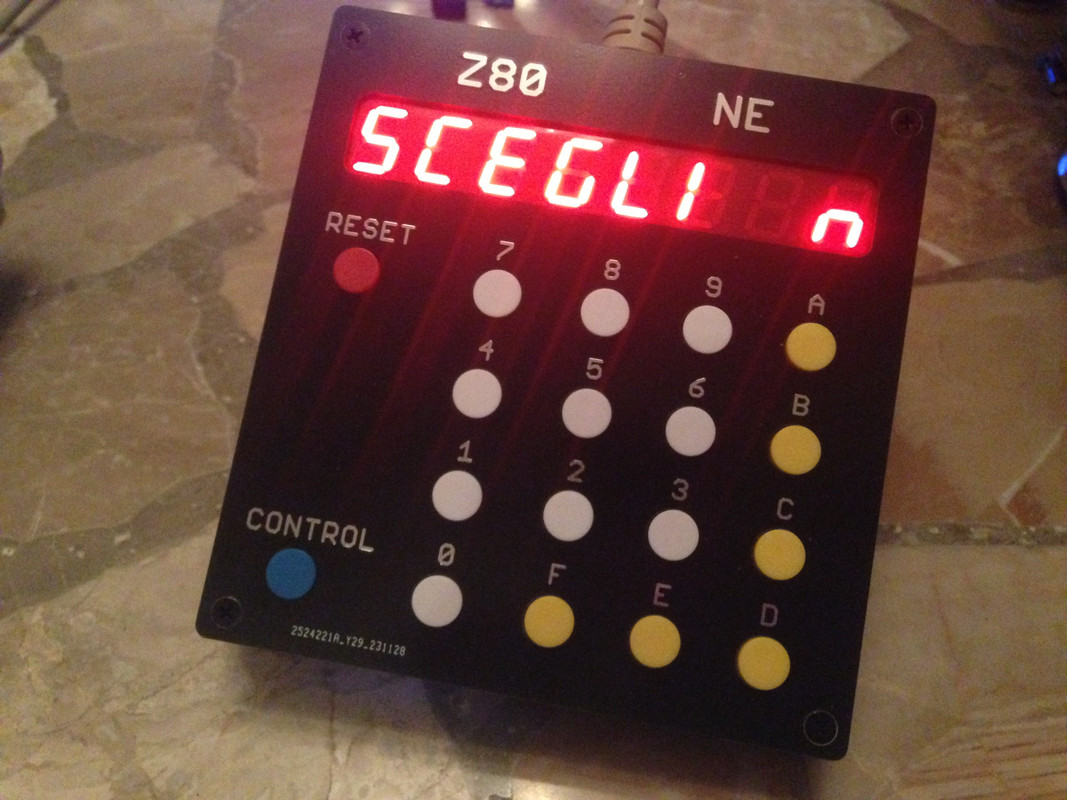

https://i.postimg.cc/PrNYgHkr/tastierino-hex-con-pannello.jpg

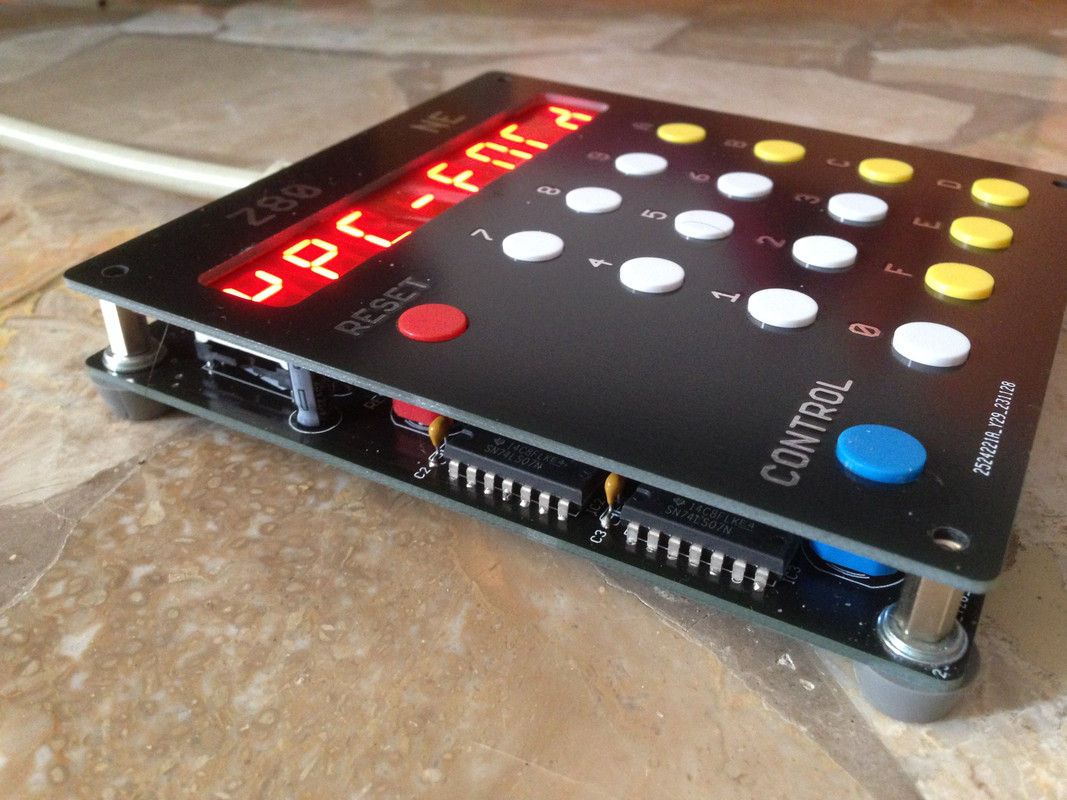

https://i.postimg.cc/k4fRH11b/tastierino-dettaglio.jpg
https://i.postimg.cc/d3fks7KQ/caricamento-basic-5-5k.jpg

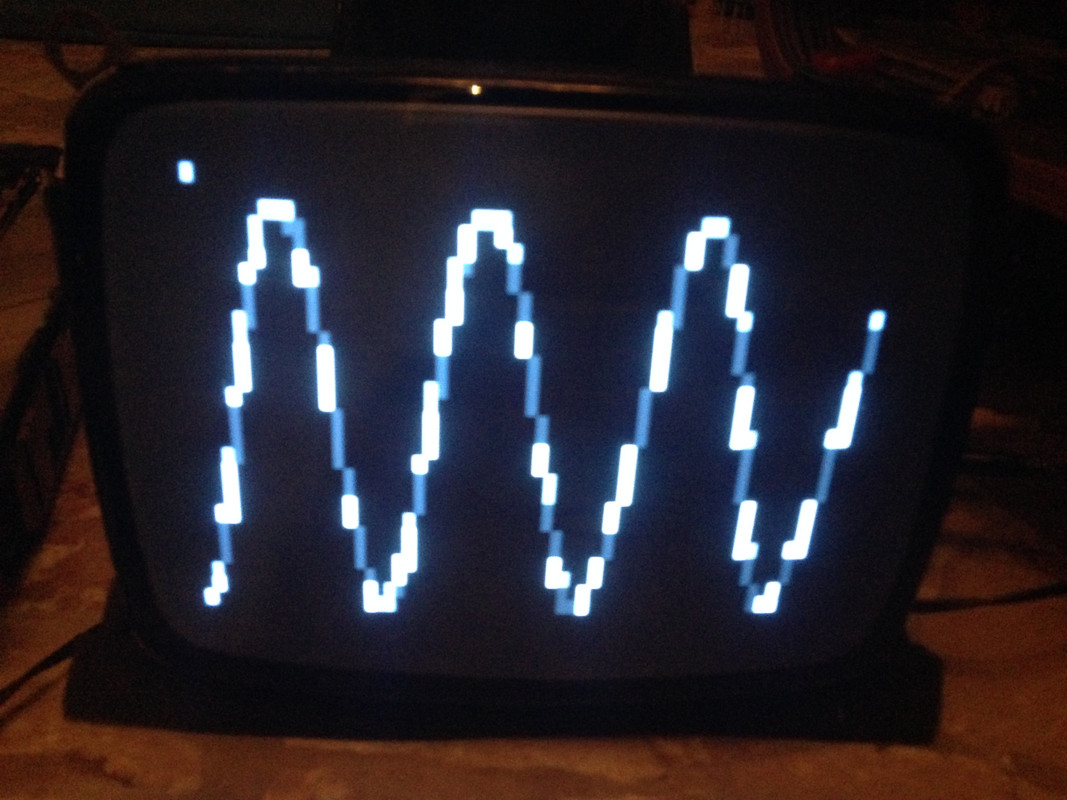

https://i.postimg.cc/SRRYb63t/test-semigrafica-nativa.jpg
https://i.postimg.cc/1z1FVNVf/test-semigrafica-nativa-listato.jpg

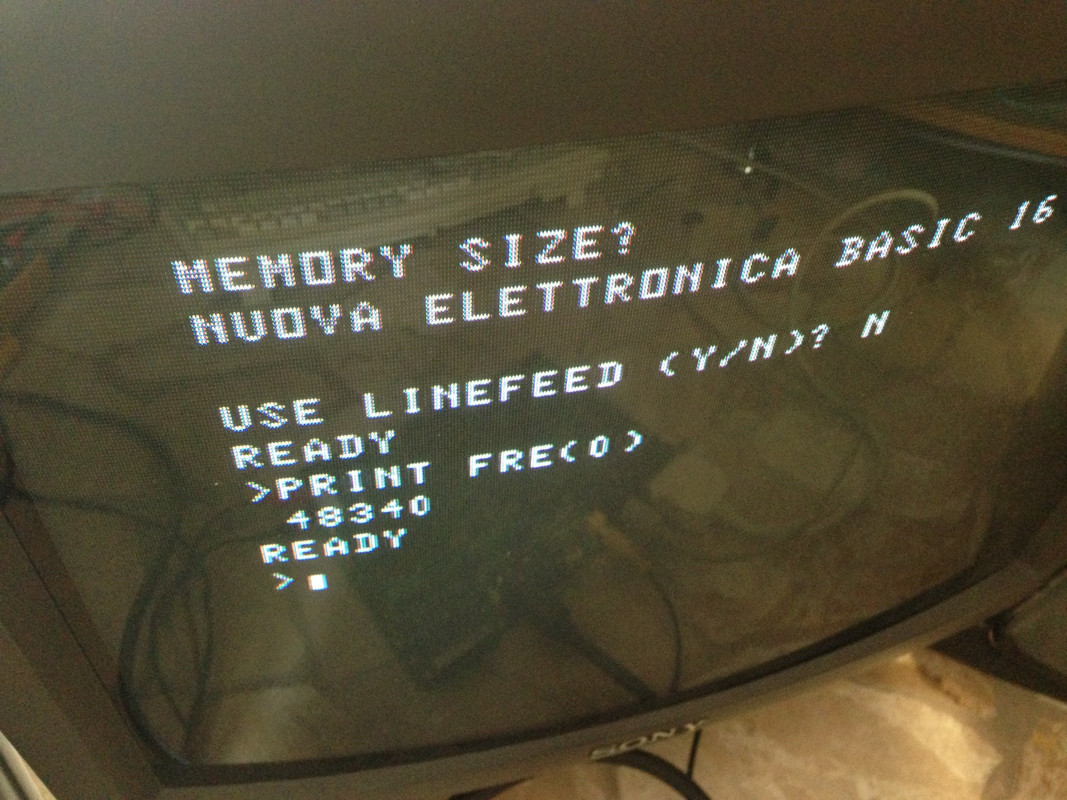

https://i.postimg.cc/y8Z9NTdM/basic-16k.jpg
https://www.youtube.com/watch?v=RKJJWN0_8E0
Appena troverò un chip per controller floppy farò una scheda di
espansione da collegare all'apposito connettore, più magari una porta
seriale, il programmatore di eprom della stessa Nuova Elettronica, ecc...
I firmware che ho incluso nella ROM, selezionabili dal menù grafico
iniziale, provengono dal sito di Roberto Bazzano.
Saluti.
