SMD element i oznaka

[[.Night.]]

Prilikom izrade adaptera za iAudio x5 uspio sam nekako zamijeniti
polaritet i uređaj je pustio bijeli dim. Otvorio sam ga i vidio da je
jedan SMD element izgorio. Malo sam istraživao o čemu se radi i došao
do toga da je to zener dioda koja je tu da spoji plus na masu u
slučaju prevelikog napona ili zamjene polariteta, izgleda mi kao malo
neobičan način zaštite jer je dioda vrlo male snage i izgori ako se
dogodi išta od navedenog, ali eto, tako je.

Budući da se radi samo o zaštitnom elementu koji je probio skinuo sam
ga i uređaj opet radi normalno, s tim da sad mora imati 5V na ulazu
inače bi moglo biti problema, no dobro, to je okay, jer sam sredio
adapter koji mi preko 7805 daje točno 5V (i ima ispravni polaritet:),
a originalni adapter isto tako radi pa nema problema. Ono što bih ipak
htio je zamijeniti tu zener diodu za svaki slučaj, no nemam pojma kako
znati koja je budući da je SMD prilično opskurnih oznaka.

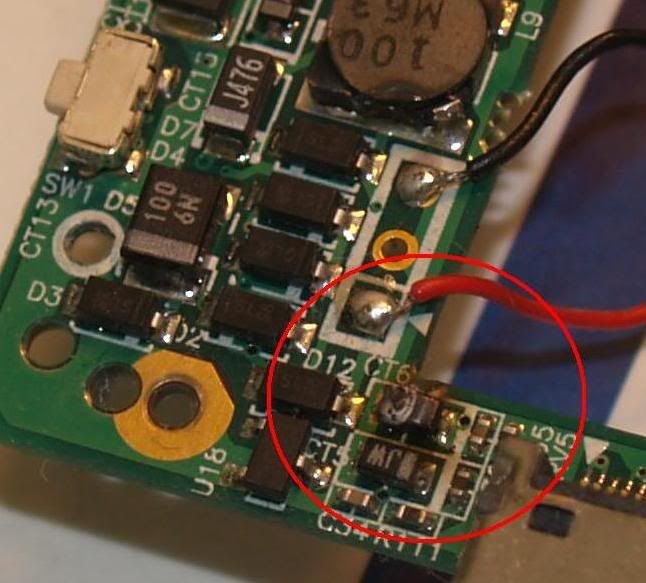

Evo slike koju sam našao na forumu, čovjek je imao isti problem kao
ja, i radi se o istoj diodi :
http://i50.photobucket.com/albums/f334/moerial/naamloos12345678998765431.jpg
Dakle to je ova koja je označena kao CT6, a njena ispravna susjeda CT5
je ista (jedna je za adapter, druga za USB, oboje daju 5V). Na njoj
piše samo JW i označen joj je polaritet, no sama oznaka mi ne
predstavlja puno jer ne mogu naći koji je napon te diode.

Ovdje je i shema punjačkog dijela x5 koju je čovjek crtao metodom
reverznog inženjeringa :
http://www.coolhawk.com/iaudiophile.net/iAudioX5_sch_small_2.jpg
Ova moja je ona što je paralelna sa chargerom, na slici je greškom
označena sa CT16.

Mogu li uopće po toj oznaci saznati koja je dioda ili ću je morati
procijeniti? Koliko bi tu onda išlo, 5.6V? Vidim da ima i 5.1V, ali ta
mi djeluje na granici i čini mi se da bi mogla probiti opet. Mogao bih
eventualno odlemiti ovu ispravnu i onda je izmjeriti ispitivačem zener
dioda, ali to mi je pomalo gnjavaža jer nemam puhalicu nego samo
običnu lemilicu.

--

[Filip Lolic@w]

"[.Night.]" <nin.g...@gmail.com> wrote in message
news:16l536952kc5rg4i7...@4ax.com...

> http://i50.photobucket.com/albums/f334/moerial/naamloos12345678998765431.jpg
> Dakle to je ova koja je označena kao CT6, a njena ispravna susjeda CT5
> je ista (jedna je za adapter, druga za USB, oboje daju 5V). Na njoj

> piąe samo JW i označen joj je polaritet, no sama oznaka mi ne

> predstavlja puno jer ne mogu naći koji je napon te diode.

Odlemi ispravnu, spoji je reverzno preko otpornika na ispravljac i izmjeri
joj napon.
f

[Hrvoje Aras]

"[.Night.]" <nin.g...@gmail.com> wrote in message
news:16l536952kc5rg4i7...@4ax.com...
>

>Koliko bi tu onda iąlo, 5.6V? Vidim da ima i 5.1V, ali ta

> mi djeluje na granici i čini mi se da bi mogla probiti opet. Mogao bih
> eventualno odlemiti ovu ispravnu i onda je izmjeriti ispitivačem zener

> dioda, ali to mi je pomalo gnjavaľa jer nemam puhalicu nego samo
> običnu lemilicu.
>

1.evo bas sam pogledao sto imam pa vidim da postoje i 5,5V. :-)
mozda postoje i 5,3V?stavi 5,6V neces fulati,a kako si "lekciju"
vec naucio mislim da mozes i bez te diode.

2.jesi li siguran da je zenerica ili si to samo zakljucio zato sto je
spojena
tako da na njoj vlada 5V. zenerica se bas ne spajaja kao radni
element nego kao referentni izvor.ako je dioda obrnuto polarizirana
izmedju + i - onda se radi o obicnoj diodi koja u slucaju zamjene
polariteta provede i stiti uredjaj.

pozdrav hrvoje
