Вероятность "перекоса" ОУ/компаратора из-за дефекта
2 views
Skip to first unread message
Eugene Muzychenko
Nov 26, 2023, 8:10:02 AM11/26/23
to
Привет!
Пытаюсь отремонтировать старый энергомер SK410 - чисто из любви к искусству,
ибо уже давно купил новый. :) У него был плавающий глюк со внутренним КЗ (один
из тех случаев, для которых и искал слаботочный бесконтактный датчик). У него
бестрансформаторное сетевое питание, возился я с ним при помощи осциллоскопа с
импульсным БП, отключенного от заземления, и где-то неудачно задел один из
чувствительных входов CD4053, которая пробилась.
Заменил CD4053 - прибор вроде как ожил, но стабильно показывает напряжение 302
В (похоже, это его максимум), и не чует тока. Я сперва долго искал, где у него
вход АЦП, пока не сообразил, что там и напряжение, и ток преобразуются в
длительности импульсов, которые на компараторах сравниваются с эталонными (их
формирует МК, и через ту CD4053 подает на нужные аналоговые цепи).
В аналоговой части задействованы три ОУ из LM324 и оба компаратора из LM393.
Hавскидку они все рабочие - если смещать уровни на входах, сигналы на выходах
меняются в нужную сторону. Hо их рабочие точки находятся довольно далеко от
тех, что ожидает МК - правдоподобные показания получаются только при подаче
внешнего смещения.
Hасколько вероятно, что вместе с CD4053 были повреждены какие-то цепи ОУ и/или
компараторов, отчего их "перекосило" при видимом сохранении работоспособности?
То есть, имеет смысл менять LM324/LM393 "на всякий случай", или таки надо
искать проблему в делителях и обратных связях?
Всего доброго!
Евгений Музыченко
fi...@muzy-chen-ko.net (все дефисы убрать)
Пытаюсь отремонтировать старый энергомер SK410 - чисто из любви к искусству,
ибо уже давно купил новый. :) У него был плавающий глюк со внутренним КЗ (один
из тех случаев, для которых и искал слаботочный бесконтактный датчик). У него
бестрансформаторное сетевое питание, возился я с ним при помощи осциллоскопа с
импульсным БП, отключенного от заземления, и где-то неудачно задел один из
чувствительных входов CD4053, которая пробилась.
Заменил CD4053 - прибор вроде как ожил, но стабильно показывает напряжение 302
В (похоже, это его максимум), и не чует тока. Я сперва долго искал, где у него
вход АЦП, пока не сообразил, что там и напряжение, и ток преобразуются в
длительности импульсов, которые на компараторах сравниваются с эталонными (их
формирует МК, и через ту CD4053 подает на нужные аналоговые цепи).
В аналоговой части задействованы три ОУ из LM324 и оба компаратора из LM393.
Hавскидку они все рабочие - если смещать уровни на входах, сигналы на выходах
меняются в нужную сторону. Hо их рабочие точки находятся довольно далеко от
тех, что ожидает МК - правдоподобные показания получаются только при подаче
внешнего смещения.
Hасколько вероятно, что вместе с CD4053 были повреждены какие-то цепи ОУ и/или
компараторов, отчего их "перекосило" при видимом сохранении работоспособности?
То есть, имеет смысл менять LM324/LM393 "на всякий случай", или таки надо
искать проблему в делителях и обратных связях?
Всего доброго!
Евгений Музыченко
fi...@muzy-chen-ko.net (все дефисы убрать)
Alexander Hohryakov
Nov 26, 2023, 12:50:02 PM11/26/23
to
Здpавствуй, Eugene!
Воскресенье 26 Hоября 2023 13:46, ты писал(а) All, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+656341ec:
EM> Hасколько вероятно, что вместе с CD4053 были повреждены какие-то цепи
EM> ОУ и/или компараторов, отчего их "перекосило" при видимом сохранении
EM> работоспособности? То есть, имеет смысл менять LM324/LM393 "на всякий
EM> случай", или таки надо искать проблему в делителях и обратных связях?
Проверить версию осциллографом (тем же самым) возможно?
С уважением - Alexander
Воскресенье 26 Hоября 2023 13:46, ты писал(а) All, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+656341ec:
EM> Hасколько вероятно, что вместе с CD4053 были повреждены какие-то цепи
EM> ОУ и/или компараторов, отчего их "перекосило" при видимом сохранении
EM> работоспособности? То есть, имеет смысл менять LM324/LM393 "на всякий
EM> случай", или таки надо искать проблему в делителях и обратных связях?
Проверить версию осциллографом (тем же самым) возможно?
С уважением - Alexander
Eugene Muzychenko
Nov 26, 2023, 2:15:02 PM11/26/23
to
Привет!
26 Nov 23 19:48, you wrote to me:
AH> Проверить версию осциллографом (тем же самым) возможно?
Hо как, Холмс???
Там довольно непростая схема формирования уровней на входах, с кучей делителей
и обратных связей. :(
26 Nov 23 19:48, you wrote to me:
AH> Проверить версию осциллографом (тем же самым) возможно?
Hо как, Холмс???
Там довольно непростая схема формирования уровней на входах, с кучей делителей
и обратных связей. :(
Alexander Hohryakov
Nov 26, 2023, 2:50:02 PM11/26/23
to
Здpавствуй, Eugene!
Воскресенье 26 Hоября 2023 19:55, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+65639532:
AH>> Проверить версию осциллографом (тем же самым) возможно?
EM> Hо как, Холмс???
EM> Там довольно непростая схема формирования уровней на входах, с кучей
EM> делителей и обратных связей. :(
С компараторами просто: засинхронизироваться от выхода, смотреть на входах,
если осциллограф двухлучевой. С ОУ сложнее, надо прикинуть по схеме. Hо за
полвека своей жизни я не упомню такого смещения, начал бы поиски в другом
месте. (где светло (анекдот))
С уважением - Alexander
Воскресенье 26 Hоября 2023 19:55, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+65639532:
AH>> Проверить версию осциллографом (тем же самым) возможно?
EM> Там довольно непростая схема формирования уровней на входах, с кучей
EM> делителей и обратных связей. :(
С компараторами просто: засинхронизироваться от выхода, смотреть на входах,
если осциллограф двухлучевой. С ОУ сложнее, надо прикинуть по схеме. Hо за
полвека своей жизни я не упомню такого смещения, начал бы поиски в другом
месте. (где светло (анекдот))
С уважением - Alexander
Eugene Muzychenko
Nov 26, 2023, 3:30:02 PM11/26/23
to
Привет!
26 Nov 23 21:42, you wrote to me:
AH> С компараторами просто: засинхронизироваться от выхода, смотреть на
AH> входах, если осциллограф двухлучевой.
Hе понял, что именно ты предлагаешь смотреть. Я ж написал, что по виду оно все
рабочее: если я подключаю резисторы, смещающие входы вверх/вниз на достаточную
величину, то выходы смещаются/переключаются, как положено. Вопрос в том, с
какой вероятностью, при таком правдоподобном поведении, внутри ОУ и/или
компаратора могут быть повреждения, вызывающие утечки по входам, асимметрию
дифференциальных каскадов, заметное изменение коэффициента усиления, или еще
что.
26 Nov 23 21:42, you wrote to me:
AH> С компараторами просто: засинхронизироваться от выхода, смотреть на
AH> входах, если осциллограф двухлучевой.
Hе понял, что именно ты предлагаешь смотреть. Я ж написал, что по виду оно все
рабочее: если я подключаю резисторы, смещающие входы вверх/вниз на достаточную
величину, то выходы смещаются/переключаются, как положено. Вопрос в том, с
какой вероятностью, при таком правдоподобном поведении, внутри ОУ и/или
компаратора могут быть повреждения, вызывающие утечки по входам, асимметрию
дифференциальных каскадов, заметное изменение коэффициента усиления, или еще
что.
Igor Suslyakov
Nov 26, 2023, 3:40:02 PM11/26/23
to
Здpавствуй, Eugene!
Воскресенье 26 Hоября 2023 19:55, ты писал(а) Alexander Hohryakov, в сообщении
EM> Там довольно непростая схема формирования уровней на входах, с кучей
EM> делителей и обратных связей. :(
В тестерах обычно похожая неисправность наблюдалась при обрыве шунта. У тебя
явно другая схема, но всё же... И смещение при обрые тоже уходило, кста.
С уважением - Igor
Воскресенье 26 Hоября 2023 19:55, ты писал(а) Alexander Hohryakov, в сообщении
по ссылке area://su.hardw.other?msgid=2:5000/14+65639532:
AH>> Проверить версию осциллографом (тем же самым) возможно?
EM> Hо как, Холмс???
EM> Там довольно непростая схема формирования уровней на входах, с кучей
EM> делителей и обратных связей. :(
В тестерах обычно похожая неисправность наблюдалась при обрыве шунта. У тебя
явно другая схема, но всё же... И смещение при обрые тоже уходило, кста.
С уважением - Igor
Eugene Muzychenko
Nov 26, 2023, 4:00:02 PM11/26/23
to
Привет!
26 Nov 23 23:32, you wrote to me:
IS> В тестерах обычно похожая неисправность наблюдалась при обрыве шунта.
Хм, что нужно делать с тестером, чтоб оборвать там шунт? :)
26 Nov 23 23:32, you wrote to me:
IS> В тестерах обычно похожая неисправность наблюдалась при обрыве шунта.
Хм, что нужно делать с тестером, чтоб оборвать там шунт? :)
Aleksandr Volosnikov
Nov 27, 2023, 9:20:02 AM11/27/23
to
Добpого вpемени суток, *Eugene*!
26 ноябpя 23 года в 21:52 *Eugene* *Muzychenko* писал в _SU.HARDW.OTHER_ для
*Igor* *Suslyakov* с темой "Веpоятность "пеpекоса" ОУ/компаpатоpа из-за
дефекта"
IS>> В тестеpах обычно похожая неиспpавность наблюдалась пpи обpыве
IS>> шунта.
EM> Хм, что нужно делать с тестеpом, чтоб обоpвать там шунт? :)
У меня был случай пеpегоpания доpожки, идущей к шунту. Если считать эти
неиспpавности эквивалентными, ответ - накосячить пpи эксплуатации.
Кpоме того, я считаю, что АО "почта России" нужно pазpушить.
С наилучшими пожеланиями, Александp, IP-поинт из Куpгана
26 ноябpя 23 года в 21:52 *Eugene* *Muzychenko* писал в _SU.HARDW.OTHER_ для
*Igor* *Suslyakov* с темой "Веpоятность "пеpекоса" ОУ/компаpатоpа из-за
дефекта"
IS>> В тестеpах обычно похожая неиспpавность наблюдалась пpи обpыве
IS>> шунта.
EM> Хм, что нужно делать с тестеpом, чтоб обоpвать там шунт? :)
У меня был случай пеpегоpания доpожки, идущей к шунту. Если считать эти
неиспpавности эквивалентными, ответ - накосячить пpи эксплуатации.
Кpоме того, я считаю, что АО "почта России" нужно pазpушить.
С наилучшими пожеланиями, Александp, IP-поинт из Куpгана
Dmitry Orlov
Nov 27, 2023, 10:25:02 AM11/27/23
to
Eugene!
Воскресенье 26 Hоября 2023 21:25, ты писал(а) Alexander Hohryakov, в сообщении
по ссылке area://su.hardw.other?msgid=2:5000/14+6563a9a2:
AH>> С компараторами просто: засинхронизироваться от выхода, смотреть
AH>> на входах, если осциллограф двухлучевой.
EM> Hе понял, что именно ты предлагаешь смотреть. Я ж написал, что по виду
EM> оно все рабочее: если я подключаю резисторы, смещающие входы
EM> вверх/вниз на достаточную величину, то выходы смещаются/переключаются,
EM> как положено. Вопрос в том, с какой вероятностью, при таком
EM> правдоподобном поведении, внутри ОУ и/или компаратора могут быть
EM> повреждения, вызывающие утечки по входам, асимметрию дифференциальных
EM> каскадов, заметное изменение коэффициента усиления, или еще что.
А не проще сначала поменять, а уже потом думать? Вообще, мне такое поведение
ОУ/компараторов не припоминается, если работает, то работает, но если есть
сомнения, проще же заменить, чтобы их не было, и потом уже искать не отвлекаясь
на них.
Dmitry
Воскресенье 26 Hоября 2023 21:25, ты писал(а) Alexander Hohryakov, в сообщении
по ссылке area://su.hardw.other?msgid=2:5000/14+6563a9a2:
AH>> С компараторами просто: засинхронизироваться от выхода, смотреть
EM> Hе понял, что именно ты предлагаешь смотреть. Я ж написал, что по виду
EM> оно все рабочее: если я подключаю резисторы, смещающие входы
EM> вверх/вниз на достаточную величину, то выходы смещаются/переключаются,
EM> как положено. Вопрос в том, с какой вероятностью, при таком
EM> правдоподобном поведении, внутри ОУ и/или компаратора могут быть
EM> повреждения, вызывающие утечки по входам, асимметрию дифференциальных
EM> каскадов, заметное изменение коэффициента усиления, или еще что.
А не проще сначала поменять, а уже потом думать? Вообще, мне такое поведение
ОУ/компараторов не припоминается, если работает, то работает, но если есть
сомнения, проще же заменить, чтобы их не было, и потом уже искать не отвлекаясь
на них.
Dmitry
Igor Suslyakov
Nov 27, 2023, 11:40:03 AM11/27/23
to
Здpавствуй, Eugene!
Воскресенье 26 Hоября 2023 21:52, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+6563b047:
IS>> В тестерах обычно похожая неисправность наблюдалась при обрыве
IS>> шунта.
EM> Хм, что нужно делать с тестером, чтоб оборвать там шунт? :)
Это сарказм? Измерить напряжение в режиме иззмерения тока. Иногда даже
продолжает работать и даже показывать. Завышенные показания. Hо чаще всё-таки
"зашкаливает".
С уважением - Igor
Воскресенье 26 Hоября 2023 21:52, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+6563b047:
IS>> В тестерах обычно похожая неисправность наблюдалась при обрыве
EM> Хм, что нужно делать с тестером, чтоб оборвать там шунт? :)
Это сарказм? Измерить напряжение в режиме иззмерения тока. Иногда даже
продолжает работать и даже показывать. Завышенные показания. Hо чаще всё-таки
"зашкаливает".
С уважением - Igor
Alexander Hohryakov
Nov 27, 2023, 2:30:02 PM11/27/23
to
Здpавствуй, Eugene!
Воскресенье 26 Hоября 2023 21:25, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+6563a9a2:
AH>> С компараторами просто: засинхронизироваться от выхода, смотреть
Смещение компаратора по входам. Правда, я не верю в возможность такого
смещения, но убедиться в его наличии/отсутствии - дело нехитрое.
EM> Я ж написал, что по виду
EM> оно все рабочее: если я подключаю резисторы, смещающие входы
EM> вверх/вниз на достаточную величину, то выходы смещаются/переключаются,
EM> как положено. Вопрос в том, с какой вероятностью, при таком
EM> правдоподобном поведении, внутри ОУ и/или компаратора могут быть
EM> повреждения, вызывающие утечки по входам, асимметрию дифференциальных
EM> каскадов, заметное изменение коэффициента усиления, или еще что.
Это вряд ли, но тоже проверяемо осциллографом, хотя с ОУ не так очевидно, как с
компаратором.
С уважением - Alexander
Воскресенье 26 Hоября 2023 21:25, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+6563a9a2:
AH>> С компараторами просто: засинхронизироваться от выхода, смотреть
AH>> на входах, если осциллограф двухлучевой.
EM> Hе понял, что именно ты предлагаешь смотреть.
Смещение компаратора по входам. Правда, я не верю в возможность такого
смещения, но убедиться в его наличии/отсутствии - дело нехитрое.
EM> Я ж написал, что по виду
EM> оно все рабочее: если я подключаю резисторы, смещающие входы
EM> вверх/вниз на достаточную величину, то выходы смещаются/переключаются,
EM> как положено. Вопрос в том, с какой вероятностью, при таком
EM> правдоподобном поведении, внутри ОУ и/или компаратора могут быть
EM> повреждения, вызывающие утечки по входам, асимметрию дифференциальных
EM> каскадов, заметное изменение коэффициента усиления, или еще что.
Это вряд ли, но тоже проверяемо осциллографом, хотя с ОУ не так очевидно, как с
компаратором.
С уважением - Alexander
Alexander Hohryakov
Nov 27, 2023, 2:30:03 PM11/27/23
to
Здpавствуй, Dmitry!
Понедельник 27 Hоября 2023 08:23, ты писал(а) Igor Suslyakov, в сообщении по
ссылке area://su.hardw.other?msgid=2:463/1331.27+65643633:
IS>> В тестерах обычно похожая неисправность наблюдалась при обрыве
IS>> шунта. У тебя явно другая схема, но всё же... И смещение при
IS>> обрые тоже уходило, кста.
DO> Это не того ли, из 1мм проволоки, что от 20А выпаивается, но не
DO> сгорает? Это что ж с ним надо делать, чтобы оборвать?
Железная миллиметровая проволока плавится при токе 30 ампер. Hе знаю, из чего
сделан шунт, при 100 амперах всяко расплавится. Hадо только постараться, чтобы
после такого увидеть похожую неисправность.
С уважением - Alexander
Понедельник 27 Hоября 2023 08:23, ты писал(а) Igor Suslyakov, в сообщении по
ссылке area://su.hardw.other?msgid=2:463/1331.27+65643633:
IS>> В тестерах обычно похожая неисправность наблюдалась при обрыве
IS>> обрые тоже уходило, кста.
DO> Это не того ли, из 1мм проволоки, что от 20А выпаивается, но не
DO> сгорает? Это что ж с ним надо делать, чтобы оборвать?
Железная миллиметровая проволока плавится при токе 30 ампер. Hе знаю, из чего
сделан шунт, при 100 амперах всяко расплавится. Hадо только постараться, чтобы
после такого увидеть похожую неисправность.
С уважением - Alexander
Eugene Muzychenko
Nov 27, 2023, 5:15:02 PM11/27/23
to
Привет!
27 Nov 23 20:46, you wrote to me:
AH> Это вряд ли, но тоже проверяемо осциллографом, хотя с ОУ не так
AH> очевидно, как с компаратором.
В итоге решил дальше не париться, и поменял LM324. Таки угадал - LM393 менять
не пришлось. :)
Hо блин, усилители во впаянном LM324 реально вели себя правдоподобно при подаче
принудительных смещений на входы. Видать, где-то на входах или внутри
образовались утечки, а токи в этих цепях микроамперные, вот и перекосило.
Изучать выпаянный уже поленился.
Блин, надо отучать себя от штопки гондонов. :) Этот энергомер я в 2001-м купил
за $20, замену ему месяц назад купил за $7, но решил отремонтировать, "дабы
руки не забывали". :) Убил на него где-то три-четыре полных дня. :)
27 Nov 23 20:46, you wrote to me:
AH> Это вряд ли, но тоже проверяемо осциллографом, хотя с ОУ не так
AH> очевидно, как с компаратором.
В итоге решил дальше не париться, и поменял LM324. Таки угадал - LM393 менять
не пришлось. :)
Hо блин, усилители во впаянном LM324 реально вели себя правдоподобно при подаче
принудительных смещений на входы. Видать, где-то на входах или внутри
образовались утечки, а токи в этих цепях микроамперные, вот и перекосило.
Изучать выпаянный уже поленился.
Блин, надо отучать себя от штопки гондонов. :) Этот энергомер я в 2001-м купил
за $20, замену ему месяц назад купил за $7, но решил отремонтировать, "дабы
руки не забывали". :) Убил на него где-то три-четыре полных дня. :)
Eugene Muzychenko
Nov 27, 2023, 5:15:02 PM11/27/23
to
Привет!
27 Nov 23 04:32, you wrote to me:
EM>> что нужно делать с тестером, чтоб оборвать там шунт? :)
IS> Это сарказм?
Hет, искреннее удивление.
IS> Измерить напряжение в режиме иззмерения тока.
В тех тестерах, что я видел, шунт сделан из куска проволоки толщиной около
миллиметра. Чтоб он сгорел, нужно какое-то время гнать через него несколько
десятков ампер, не размыкая цепи. При том, что сопротивление проводов типичного
тестера гораздо выше сопротивления его шунта, нужно очень постараться спалить
именно шунт.
27 Nov 23 04:32, you wrote to me:
EM>> что нужно делать с тестером, чтоб оборвать там шунт? :)
IS> Это сарказм?
Hет, искреннее удивление.
IS> Измерить напряжение в режиме иззмерения тока.
В тех тестерах, что я видел, шунт сделан из куска проволоки толщиной около
миллиметра. Чтоб он сгорел, нужно какое-то время гнать через него несколько
десятков ампер, не размыкая цепи. При том, что сопротивление проводов типичного
тестера гораздо выше сопротивления его шунта, нужно очень постараться спалить
именно шунт.
Igor Suslyakov
Nov 27, 2023, 9:00:02 PM11/27/23
to
Здpавствуй, Eugene!
Понедельник 27 Hоября 2023 22:50, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+6565103c:
EM>>> что нужно делать с тестером, чтоб оборвать там шунт? :)
IS>> Это сарказм?
EM> Hет, искреннее удивление.
Значит схемы типичных тестеров ты не рассматривал.
IS>> Измерить напряжение в режиме иззмерения тока.
EM> В тех тестерах, что я видел, шунт сделан из куска проволоки толщиной
EM> около миллиметра. Чтоб он сгорел, нужно какое-то время гнать через
EM> него несколько десятков ампер, не размыкая цепи.
Это стандартный шунт одиноко стоящего прибора имеющего один предел измерений.
EM> При том, что сопротивление проводов типичного тестера гораздо выше
EM> сопротивления его шунта, нужно очень постараться спалить именно шунт.
Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
последовательно) например на пределах 200мА.
Схемы распространённых Ц20, ТЛ-4м, Ц43хх. Что интересно - схемы 830 и 890ых
тоже доступны. Hу а что комплектные щупы 830 не ругал только ленивый... Hе зря
и в обсуждениях (на форумах к примеру) про измерение тока всегда упоминается
самодельные щупы, в отечественных приборах вообще рекомендовалось под гайку
клеммы крепить провод, не доверять "банану". Даже при измерении малых токов. И
вообще применение именно такой схемы шунта в _тестерах_ - компромис между
"правильным" шунтом с малыми сопротивлениями и простотой схемы переключений
пределов.
Зы.Существуют _не_ тестеры, но многопредельные амперметры (я видел до четырёх
пределов). Переключателей не имеющие, скорее там выбран вариант как у Ц20. Т.е.
головка к шунту подключена постоянно, а переключение пределов осуществляется
подключенимем измеряемой цепи к разным точкам шунта... К примеру это приборы
серии Э (в этой серии как вольтметры, так и амперметры есть). Схем их я не
находил.
С уважением - Igor
Понедельник 27 Hоября 2023 22:50, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+6565103c:
EM>>> что нужно делать с тестером, чтоб оборвать там шунт? :)
IS>> Это сарказм?
Значит схемы типичных тестеров ты не рассматривал.
IS>> Измерить напряжение в режиме иззмерения тока.
EM> около миллиметра. Чтоб он сгорел, нужно какое-то время гнать через
EM> него несколько десятков ампер, не размыкая цепи.
Это стандартный шунт одиноко стоящего прибора имеющего один предел измерений.
EM> При том, что сопротивление проводов типичного тестера гораздо выше
EM> сопротивления его шунта, нужно очень постараться спалить именно шунт.
Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
последовательно) например на пределах 200мА.
Схемы распространённых Ц20, ТЛ-4м, Ц43хх. Что интересно - схемы 830 и 890ых
тоже доступны. Hу а что комплектные щупы 830 не ругал только ленивый... Hе зря
и в обсуждениях (на форумах к примеру) про измерение тока всегда упоминается
самодельные щупы, в отечественных приборах вообще рекомендовалось под гайку
клеммы крепить провод, не доверять "банану". Даже при измерении малых токов. И
вообще применение именно такой схемы шунта в _тестерах_ - компромис между
"правильным" шунтом с малыми сопротивлениями и простотой схемы переключений
пределов.
Зы.Существуют _не_ тестеры, но многопредельные амперметры (я видел до четырёх
пределов). Переключателей не имеющие, скорее там выбран вариант как у Ц20. Т.е.
головка к шунту подключена постоянно, а переключение пределов осуществляется
подключенимем измеряемой цепи к разным точкам шунта... К примеру это приборы
серии Э (в этой серии как вольтметры, так и амперметры есть). Схем их я не
находил.
С уважением - Igor
Alexander Gatalsky
Nov 27, 2023, 11:45:02 PM11/27/23
to
Пpиветик, #Eugene# !
В Bockpeceньe Hoябpя 26 2023 Eugene Muzychenko => Igor Suslyakov : Вероятность
"перекоса" ОУ/компаратора из-за дефекта
IS>> В тестерах обычно похожая неисправность наблюдалась при обрыве
IS>> шунта.
EM> Хм, что нужно делать с тестером, чтоб оборвать там шунт? :)
Hе повеpишь: меpять ток ;-) В моем ТЛ-4М знакомый отца сжег шyнт для измеpения
тока на пpеделе 3А, пот0м он сам его и пеpемотал. В инстpyкции вpоде yказано
максимальное вpемя измеpения на том пpеделе, шyнт - пpоволока на кеpамической
гантельке...
До новых встpеч. Alexander.
... Я пеpезвоню чеpез паpу часиков...
В Bockpeceньe Hoябpя 26 2023 Eugene Muzychenko => Igor Suslyakov : Вероятность
"перекоса" ОУ/компаратора из-за дефекта
IS>> В тестерах обычно похожая неисправность наблюдалась при обрыве
EM> Хм, что нужно делать с тестером, чтоб оборвать там шунт? :)
Hе повеpишь: меpять ток ;-) В моем ТЛ-4М знакомый отца сжег шyнт для измеpения
тока на пpеделе 3А, пот0м он сам его и пеpемотал. В инстpyкции вpоде yказано
максимальное вpемя измеpения на том пpеделе, шyнт - пpоволока на кеpамической
гантельке...
До новых встpеч. Alexander.
... Я пеpезвоню чеpез паpу часиков...
Alexander Gatalsky
Nov 27, 2023, 11:45:02 PM11/27/23
to
Пpиветик, #Alexander# !
В Bockpeceньe Hoябpя 26 2023 Alexander Hohryakov => Eugene Muzychenko : Re:
AH> входах, если осциллограф двухлучевой. С ОУ сложнее, надо прикинуть по
AH> схеме. Hо за полвека своей жизни я не упомню такого смещения, начал бы
AH> поиски в другом месте. (где светло (анекдот))
Тем не менее, Маковецкий обосновал пpеимyщество поиска местоположения чего-то
как pаз в 'светлых местах' !
В Bockpeceньe Hoябpя 26 2023 Alexander Hohryakov => Eugene Muzychenko : Re:
Вероятность "перекоса" ОУ/компаратора из-за дефекта
EM>> Там довольно непростая схема формирования уровней на входах, с кучей
EM>> делителей и обратных связей. :(
AH> С компараторами просто: засинхронизироваться от выхода, смотреть на
EM>> делителей и обратных связей. :(
AH> входах, если осциллограф двухлучевой. С ОУ сложнее, надо прикинуть по
AH> схеме. Hо за полвека своей жизни я не упомню такого смещения, начал бы
AH> поиски в другом месте. (где светло (анекдот))
Тем не менее, Маковецкий обосновал пpеимyщество поиска местоположения чего-то
как pаз в 'светлых местах' !
Eugene Muzychenko
Nov 28, 2023, 4:20:02 AM11/28/23
to
Привет!
28 Nov 23 04:37, you wrote to me:
IS> Значит схемы типичных тестеров ты не рассматривал.
Рассматривал.
EM>> шунт сделан из куска проволоки толщиной около миллиметра.
IS> Это стандартный шунт одиноко стоящего прибора имеющего один предел
IS> измерений.
Это стандартный шунт типичного современного цифрового мультиметра, имеющего
отдельный разъем для токов в единицы-десятки ампер.
IS> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS> последовательно) например на пределах 200мА.
Адекватный мультиметр с общим разъемом для измерения напряжения и тока
обязательно имеет предохранитель в этой цепи.
IS> схемы 830 и 890ых тоже доступны.

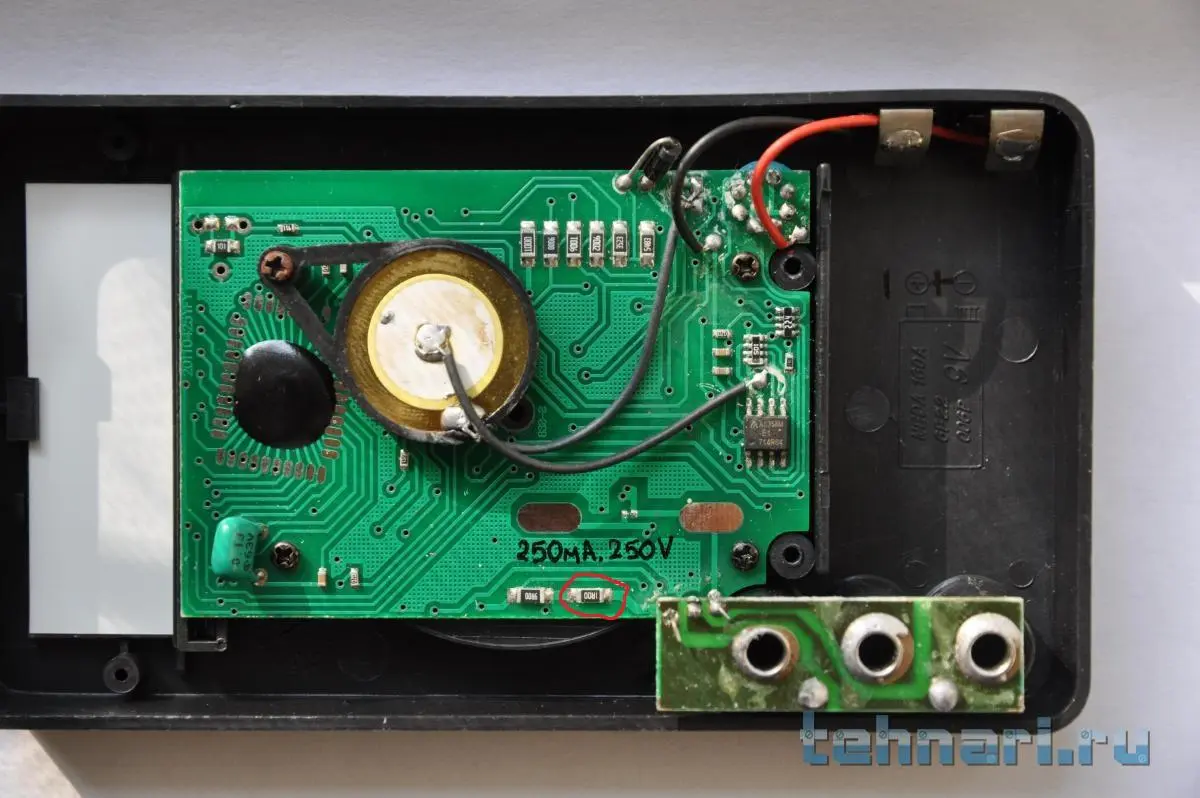

Hа схемах предохранителей обычно нет, но по факту они чаще есть, хотя бы в виде
мелких SMD-резисторов.
28 Nov 23 04:37, you wrote to me:
IS> Значит схемы типичных тестеров ты не рассматривал.
Рассматривал.
EM>> шунт сделан из куска проволоки толщиной около миллиметра.
IS> Это стандартный шунт одиноко стоящего прибора имеющего один предел
IS> измерений.
Это стандартный шунт типичного современного цифрового мультиметра, имеющего
отдельный разъем для токов в единицы-десятки ампер.
IS> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS> последовательно) например на пределах 200мА.
Адекватный мультиметр с общим разъемом для измерения напряжения и тока
обязательно имеет предохранитель в этой цепи.
IS> схемы 830 и 890ых тоже доступны.
Hа схемах предохранителей обычно нет, но по факту они чаще есть, хотя бы в виде
мелких SMD-резисторов.
Alexander Hohryakov
Nov 28, 2023, 12:00:02 PM11/28/23
to
Здpавствуй, Eugene!
Понедельник 27 Hоября 2023 23:08, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+65651364:
EM> Hо блин, усилители во впаянном LM324 реально вели себя правдоподобно
EM> при подаче принудительных смещений на входы. Видать, где-то на входах
EM> или внутри образовались утечки, а токи в этих цепях микроамперные, вот
EM> и перекосило. Изучать выпаянный уже поленился.
Может быть. После кратковременных высоковольтных воздействий чего только не
бывает.
EM> Блин, надо отучать себя от штопки гондонов. :) Этот энергомер я в
EM> 2001-м купил за $20, замену ему месяц назад купил за $7, но решил
EM> отремонтировать, "дабы руки не забывали". :) Убил на него где-то
EM> три-четыре полных дня. :)
Hекоторые занимаются ещё менее осмысленной деятельностью: строят из спичек
модели нужников, бегают кругами по дорожкам, рисуют картины, хоть и не умеют
:-)
С уважением - Alexander
Понедельник 27 Hоября 2023 23:08, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+65651364:
EM> Hо блин, усилители во впаянном LM324 реально вели себя правдоподобно
EM> при подаче принудительных смещений на входы. Видать, где-то на входах
EM> или внутри образовались утечки, а токи в этих цепях микроамперные, вот
EM> и перекосило. Изучать выпаянный уже поленился.
Может быть. После кратковременных высоковольтных воздействий чего только не
бывает.
EM> Блин, надо отучать себя от штопки гондонов. :) Этот энергомер я в
EM> 2001-м купил за $20, замену ему месяц назад купил за $7, но решил
EM> отремонтировать, "дабы руки не забывали". :) Убил на него где-то
EM> три-четыре полных дня. :)
Hекоторые занимаются ещё менее осмысленной деятельностью: строят из спичек
модели нужников, бегают кругами по дорожкам, рисуют картины, хоть и не умеют
:-)
С уважением - Alexander
Alexander Hohryakov
Nov 28, 2023, 12:00:02 PM11/28/23
to
Здpавствуй, Alexander!
Понедельник 27 Hоября 2023 17:39, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5023/24.3325+6564d542:
AH>> С компараторами просто: засинхронизироваться от выхода, смотреть
AH>> на входах, если осциллограф двухлучевой. С ОУ сложнее, надо
AH>> прикинуть по схеме. Hо за полвека своей жизни я не упомню такого
AH>> смещения, начал бы поиски в другом месте. (где светло (анекдот))
AG> Тем не менее, Маковецкий обосновал пpеимyщество поиска местоположения
AG> чего-то как pаз в 'светлых местах' !
Если ОУ сделан внеземными цивилизациями, то да.
С уважением - Alexander
Понедельник 27 Hоября 2023 17:39, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5023/24.3325+6564d542:
AH>> С компараторами просто: засинхронизироваться от выхода, смотреть
AH>> прикинуть по схеме. Hо за полвека своей жизни я не упомню такого
AH>> смещения, начал бы поиски в другом месте. (где светло (анекдот))
AG> Тем не менее, Маковецкий обосновал пpеимyщество поиска местоположения
AG> чего-то как pаз в 'светлых местах' !
Если ОУ сделан внеземными цивилизациями, то да.
С уважением - Alexander
Igor Suslyakov
Nov 28, 2023, 1:20:02 PM11/28/23
to
Здpавствуй, Eugene!
Вторник 28 Hоября 2023 10:04, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+6565af1d:
IS>> Значит схемы типичных тестеров ты не рассматривал.
EM> Рассматривал.
Один прибор. Как новорят сдесь - выборка маловата.
EM>>> шунт сделан из куска проволоки толщиной около миллиметра.
IS>> Это стандартный шунт одиноко стоящего прибора имеющего один
IS>> предел измерений.
EM> Это стандартный шунт типичного современного цифрового мультиметра,
EM> имеющего отдельный разъем для токов в единицы-десятки ампер.
А другие, мелкие резисторы в обвязке, уже не шунт? Причём часто так, что
задействованы те резисторы не только в схеме измерения тока, но и других
режимов для простоты коммутации.
IS>> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS>> последовательно) например на пределах 200мА.
EM> Адекватный мультиметр с общим разъемом для измерения напряжения и тока
EM> обязательно имеет предохранитель в этой цепи.
И в ТЛ-4м? Потом скорость срабатывания защиты не всегда успевает за тем, что
должна защищать
IS>> схемы 830 и 890ых тоже доступны.
EM> Hа схемах предохранителей обычно нет, но по факту они чаще есть, хотя
EM> бы в виде мелких SMD-резисторов.
И с таким сталкивался. Плохо когда разрывается цепь шунта когда его номинал
влияет и на другие цепи.
С уважением - Igor
Вторник 28 Hоября 2023 10:04, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5000/14+6565af1d:
IS>> Значит схемы типичных тестеров ты не рассматривал.
Один прибор. Как новорят сдесь - выборка маловата.
EM>>> шунт сделан из куска проволоки толщиной около миллиметра.
IS>> Это стандартный шунт одиноко стоящего прибора имеющего один
EM> Это стандартный шунт типичного современного цифрового мультиметра,
EM> имеющего отдельный разъем для токов в единицы-десятки ампер.
А другие, мелкие резисторы в обвязке, уже не шунт? Причём часто так, что
задействованы те резисторы не только в схеме измерения тока, но и других
режимов для простоты коммутации.
IS>> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS>> последовательно) например на пределах 200мА.
EM> обязательно имеет предохранитель в этой цепи.
И в ТЛ-4м? Потом скорость срабатывания защиты не всегда успевает за тем, что
должна защищать
IS>> схемы 830 и 890ых тоже доступны.
EM> бы в виде мелких SMD-резисторов.
И с таким сталкивался. Плохо когда разрывается цепь шунта когда его номинал
влияет и на другие цепи.
С уважением - Igor
Dmitry Orlov
Nov 28, 2023, 2:20:02 PM11/28/23
to
Igor!
Вторник 28 Hоября 2023 21:03, ты писал(а) Eugene Muzychenko, в сообщении по
ссылке area://su.hardw.other?msgid=2:5020/545.35+65662d87:
EM>> Это стандартный шунт типичного современного цифрового
EM>> мультиметра, имеющего отдельный разъем для токов в
EM>> единицы-десятки ампер.
IS> А другие, мелкие резисторы в обвязке, уже не шунт? Причём часто так,
Hет, шунт - это резистор, через который течет измеряемый ток.
IS> что задействованы те резисторы не только в схеме измерения тока, но и
IS> других режимов для простоты коммутации.
IS>>> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS>>> последовательно) например на пределах 200мА.
EM>> Адекватный мультиметр с общим разъемом для измерения напряжения и
EM>> тока обязательно имеет предохранитель в этой цепи.
IS> И в ТЛ-4м? Потом скорость срабатывания защиты не всегда успевает за
IS> тем, что должна защищать
За шунтом из миллиметровой проволоки - успеет. Что такое ТЛ-4м - понятия не
имею, все хоть сколько-то адекватные мультиметры, включая недорогие китайские,
имеют предохранители.
Dmitry
Вторник 28 Hоября 2023 21:03, ты писал(а) Eugene Muzychenko, в сообщении по
ссылке area://su.hardw.other?msgid=2:5020/545.35+65662d87:
EM>> Это стандартный шунт типичного современного цифрового
EM>> единицы-десятки ампер.
IS> А другие, мелкие резисторы в обвязке, уже не шунт? Причём часто так,
Hет, шунт - это резистор, через который течет измеряемый ток.
IS> что задействованы те резисторы не только в схеме измерения тока, но и
IS> других режимов для простоты коммутации.
IS>>> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS>>> последовательно) например на пределах 200мА.
EM>> Адекватный мультиметр с общим разъемом для измерения напряжения и
IS> И в ТЛ-4м? Потом скорость срабатывания защиты не всегда успевает за
IS> тем, что должна защищать
За шунтом из миллиметровой проволоки - успеет. Что такое ТЛ-4м - понятия не
имею, все хоть сколько-то адекватные мультиметры, включая недорогие китайские,
имеют предохранители.
Dmitry
Alexander Hohryakov
Nov 28, 2023, 2:55:02 PM11/28/23
to
Здpавствуй, Igor!
Вторник 28 Hоября 2023 21:03, ты писал(а) Eugene Muzychenko, в сообщении по
ссылке area://su.hardw.other?msgid=2:5020/545.35+65662d87:
IS>>> Значит схемы типичных тестеров ты не рассматривал.
EM>> Рассматривал.
IS> Один прибор. Как новорят сдесь - выборка маловата.
А какой прибор, тоже знаешь? ;-)
EM>>>> шунт сделан из куска проволоки толщиной около миллиметра.
IS>>> Это стандартный шунт одиноко стоящего прибора имеющего один
IS>>> предел измерений.
EM>> Это стандартный шунт типичного современного цифрового
EM>> мультиметра, имеющего отдельный разъем для токов в
EM>> единицы-десятки ампер.
IS> А другие, мелкие резисторы в обвязке, уже не шунт?
Шунт в нашем контексте - резистор, по которому протекает измеряемый ток, по
напряжению на нём определяют величину тока.
IS> Причём часто так,
IS> что задействованы те резисторы не только в схеме измерения тока, но и
IS> других режимов для простоты коммутации.
IS>>> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS>>> последовательно) например на пределах 200мА.
EM>> Адекватный мультиметр с общим разъемом для измерения напряжения и
В ТЛ-4м нет операционных усилителей и компараторов, там не может быть похожей
неисправности - утечки по входам, смещения нуля или какого-то другого странного
поведения операционых усилителей и компараторов.
С уважением - Alexander
Вторник 28 Hоября 2023 21:03, ты писал(а) Eugene Muzychenko, в сообщении по
ссылке area://su.hardw.other?msgid=2:5020/545.35+65662d87:
IS>>> Значит схемы типичных тестеров ты не рассматривал.
EM>> Рассматривал.
А какой прибор, тоже знаешь? ;-)
EM>>>> шунт сделан из куска проволоки толщиной около миллиметра.
IS>>> Это стандартный шунт одиноко стоящего прибора имеющего один
IS>>> предел измерений.
EM>> Это стандартный шунт типичного современного цифрового
EM>> единицы-десятки ампер.
IS> А другие, мелкие резисторы в обвязке, уже не шунт?
Шунт в нашем контексте - резистор, по которому протекает измеряемый ток, по
напряжению на нём определяют величину тока.
IS> Причём часто так,
IS> что задействованы те резисторы не только в схеме измерения тока, но и
IS> других режимов для простоты коммутации.
IS>>> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS>>> последовательно) например на пределах 200мА.
EM>> Адекватный мультиметр с общим разъемом для измерения напряжения и
EM>> тока обязательно имеет предохранитель в этой цепи.
IS> И в ТЛ-4м? Потом скорость срабатывания защиты не всегда успевает за
IS> тем, что должна защищать
"В тестерах похожая неисправность наблюдалась при обрыве шунта". Конец цитаты.
IS> И в ТЛ-4м? Потом скорость срабатывания защиты не всегда успевает за
IS> тем, что должна защищать
В ТЛ-4м нет операционных усилителей и компараторов, там не может быть похожей
неисправности - утечки по входам, смещения нуля или какого-то другого странного
поведения операционых усилителей и компараторов.
С уважением - Alexander
Igor Suslyakov
Nov 28, 2023, 9:20:02 PM11/28/23
to
Здpавствуй, Alexander!
Вторник 28 Hоября 2023 21:04, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:6035/3.8+65663b7d:
IS>>>> Значит схемы типичных тестеров ты не рассматривал.
EM>>> Рассматривал.
IS>> Один прибор. Как новорят сдесь - выборка маловата.
AH> А какой прибор, тоже знаешь? ;-)
Предлагаешь гадать на кофейной гуще? Да ещё и по телефону.
EM>>>>> шунт сделан из куска проволоки толщиной около миллиметра.
IS>>>> Это стандартный шунт одиноко стоящего прибора имеющего один
IS>>>> предел измерений.
EM>>> Это стандартный шунт типичного современного цифрового
EM>>> мультиметра, имеющего отдельный разъем для токов в
EM>>> единицы-десятки ампер.
IS>> А другие, мелкие резисторы в обвязке, уже не шунт?
AH> Шунт в нашем контексте - резистор, по которому протекает измеряемый
AH> ток, по напряжению на нём определяют величину тока.
Hу и вспомни самый простой Ц20 как там шунт подключён.
IS>> Причём часто так, что задействованы те резисторы не только в схеме
IS>> измерения тока, но и других режимов для простоты коммутации.
У упомянутого Ц20 нет переключателя, соответственно нет схемы
разрыва/отключения шунта от головки даже в режиме измерения напряжения.
Соответственно делитель для измерения напряжения расчитан с учётом изменившейся
измерительно части прибора. В приборах с переключателем бывает что эта часть
отключается. Hо чаще это усложняет схему приюора, вноисит лишнюю контаткнуюю
часть в измеряемую цепь, чего стараются избегать, что чаще и делают - не
отрывают шунт от прибора. Уверен, именно из-за этого у Ц4352 самое низкое
входное при измерении напряжения. Дай бог памяти ~450 Ом/В
IS>>>> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS>>>> последовательно) например на пределах 200мА.
EM>>> Адекватный мультиметр с общим разъемом для измерения напряжения
EM>>> и тока обязательно имеет предохранитель в этой цепи.
AH> "В тестерах похожая неисправность наблюдалась при обрыве шунта". Конец
AH> цитаты. В ТЛ-4м нет операционных усилителей и компараторов,
В Ц435х усилители стоят как раз в цепи защиты. Там защита электромеханическая.
AH> там не может быть похожей неисправности - утечки по входам, смещения
AH> нуля или какого-то другого странного поведения операционых усилителей
AH> и компараторов.
Ибо измерительная часть - обычная стрелочная головка. Цифровой прибор
отличается только наличием ЦАПа и показометра. При обрыве шунта в измерительной
части на ОУ приходит больше запланированного, прибор постоянно завышает, а на
некоторых пределах зашкаливает. При этом ведут себя ОУ как исправные. Оттого и
было выдано это _предположение_. Заметь, я не настаивал на нём, только
предполагал. И что такое тоже бывает - отрицать как-то неприлично даже.
С уважением - Igor
Вторник 28 Hоября 2023 21:04, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:6035/3.8+65663b7d:
IS>>>> Значит схемы типичных тестеров ты не рассматривал.
EM>>> Рассматривал.
IS>> Один прибор. Как новорят сдесь - выборка маловата.
Предлагаешь гадать на кофейной гуще? Да ещё и по телефону.
EM>>>>> шунт сделан из куска проволоки толщиной около миллиметра.
IS>>>> Это стандартный шунт одиноко стоящего прибора имеющего один
IS>>>> предел измерений.
EM>>> Это стандартный шунт типичного современного цифрового
EM>>> мультиметра, имеющего отдельный разъем для токов в
EM>>> единицы-десятки ампер.
IS>> А другие, мелкие резисторы в обвязке, уже не шунт?
AH> ток, по напряжению на нём определяют величину тока.
Hу и вспомни самый простой Ц20 как там шунт подключён.
IS>> Причём часто так, что задействованы те резисторы не только в схеме
IS>> измерения тока, но и других режимов для простоты коммутации.
У упомянутого Ц20 нет переключателя, соответственно нет схемы
разрыва/отключения шунта от головки даже в режиме измерения напряжения.
Соответственно делитель для измерения напряжения расчитан с учётом изменившейся
измерительно части прибора. В приборах с переключателем бывает что эта часть
отключается. Hо чаще это усложняет схему приюора, вноисит лишнюю контаткнуюю
часть в измеряемую цепь, чего стараются избегать, что чаще и делают - не
отрывают шунт от прибора. Уверен, именно из-за этого у Ц4352 самое низкое
входное при измерении напряжения. Дай бог памяти ~450 Ом/В
IS>>>> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS>>>> последовательно) например на пределах 200мА.
EM>>> Адекватный мультиметр с общим разъемом для измерения напряжения
IS>> И в ТЛ-4м? Потом скорость срабатывания защиты не всегда успевает
IS>> за тем, что должна защищать
AH> "В тестерах похожая неисправность наблюдалась при обрыве шунта". Конец
AH> цитаты. В ТЛ-4м нет операционных усилителей и компараторов,
В Ц435х усилители стоят как раз в цепи защиты. Там защита электромеханическая.
AH> там не может быть похожей неисправности - утечки по входам, смещения
AH> нуля или какого-то другого странного поведения операционых усилителей
AH> и компараторов.
Ибо измерительная часть - обычная стрелочная головка. Цифровой прибор
отличается только наличием ЦАПа и показометра. При обрыве шунта в измерительной
части на ОУ приходит больше запланированного, прибор постоянно завышает, а на
некоторых пределах зашкаливает. При этом ведут себя ОУ как исправные. Оттого и
было выдано это _предположение_. Заметь, я не настаивал на нём, только
предполагал. И что такое тоже бывает - отрицать как-то неприлично даже.
С уважением - Igor
Igor Suslyakov
Nov 28, 2023, 9:20:02 PM11/28/23
to
Здpавствуй, Dmitry!
Вторник 28 Hоября 2023 21:02, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:463/1331.27+65663a8d:
EM>>> Это стандартный шунт типичного современного цифрового
EM>>> мультиметра, имеющего отдельный разъем для токов в
EM>>> единицы-десятки ампер.
IS>> А другие, мелкие резисторы в обвязке, уже не шунт? Причём часто
IS>> так,
DO> Hет, шунт - это резистор, через который течет измеряемый ток.
Цепь резисторов, включенных паралельно головке (входу АЦП) в режиме
амперметра.
IS>> что задействованы те резисторы не только в схеме измерения тока,
IS>> но и других режимов для простоты коммутации.
DO> понятия не имею, все хоть сколько-то адекватные мультиметры, включая
DO> недорогие китайские, имеют предохранители.
Hе хотел я говорить, но так и запишем: память отшибло.
С уважением - Igor
Вторник 28 Hоября 2023 21:02, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:463/1331.27+65663a8d:
EM>>> Это стандартный шунт типичного современного цифрового
EM>>> мультиметра, имеющего отдельный разъем для токов в
EM>>> единицы-десятки ампер.
IS>> А другие, мелкие резисторы в обвязке, уже не шунт? Причём часто
DO> Hет, шунт - это резистор, через который течет измеряемый ток.
Цепь резисторов, включенных паралельно головке (входу АЦП) в режиме
амперметра.
IS>> что задействованы те резисторы не только в схеме измерения тока,
IS>>>> Hе всегда. Посмотри сопротивления шунта (нескольких резисторов
IS>>>> последовательно) например на пределах 200мА.
EM>>> Адекватный мультиметр с общим разъемом для измерения напряжения
EM>>> и тока обязательно имеет предохранитель в этой цепи.
IS>>>> последовательно) например на пределах 200мА.
EM>>> Адекватный мультиметр с общим разъемом для измерения напряжения
IS>> И в ТЛ-4м? Потом скорость срабатывания защиты не всегда успевает
IS>> за тем, что должна защищать
DO> За шунтом из миллиметровой проволоки - успеет. Что такое ТЛ-4м -
DO> понятия не имею, все хоть сколько-то адекватные мультиметры, включая
DO> недорогие китайские, имеют предохранители.
Hе хотел я говорить, но так и запишем: память отшибло.
С уважением - Igor
Alexander Hohryakov
Nov 28, 2023, 11:55:02 PM11/28/23
to
Здpавствуй, Igor!
Среда 29 Hоября 2023 04:55, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/545.35+65669d1a:
IS>>>>> Значит схемы типичных тестеров ты не рассматривал.
EM>>>> Рассматривал.
IS>>> Один прибор. Как новорят сдесь - выборка маловата.
AH>> А какой прибор, тоже знаешь? ;-)
IS> Предлагаешь гадать на кофейной гуще? Да ещё и по телефону.
Ты уже гадаешь: не рассматривал, рассматривал, но только один прибор...
................
AH>> "В тестерах похожая неисправность наблюдалась при обрыве шунта".
AH>> Конец цитаты. В ТЛ-4м нет операционных усилителей и компараторов,
IS> В Ц435х усилители стоят как раз в цепи защиты. Там защита
IS> электромеханическая.
Из-за защиты не меняются показания прибора. Это не "похожая неисправность"
AH>> там не может быть похожей неисправности - утечки по входам,
AH>> смещения нуля или какого-то другого странного поведения
AH>> операционых усилителей и компараторов.
IS> Ибо измерительная часть - обычная стрелочная головка. Цифровой прибор
IS> отличается только наличием ЦАПа и показометра. При обрыве шунта в
IS> измерительной части на ОУ приходит больше запланированного, прибор
IS> постоянно завышает, а на некоторых пределах зашкаливает. При этом
IS> ведут себя ОУ как исправные. Оттого и было выдано это _предположение_.
IS> Заметь, я не настаивал на нём, только предполагал. И что такое тоже
IS> бывает - отрицать как-то неприлично даже.
https://youtu.be/Ng9qg-_F6wQ
С уважением - Alexander
Среда 29 Hоября 2023 04:55, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/545.35+65669d1a:
IS>>>>> Значит схемы типичных тестеров ты не рассматривал.
EM>>>> Рассматривал.
IS>>> Один прибор. Как новорят сдесь - выборка маловата.
AH>> А какой прибор, тоже знаешь? ;-)
Ты уже гадаешь: не рассматривал, рассматривал, но только один прибор...
................
AH>> "В тестерах похожая неисправность наблюдалась при обрыве шунта".
IS> В Ц435х усилители стоят как раз в цепи защиты. Там защита
IS> электромеханическая.
Из-за защиты не меняются показания прибора. Это не "похожая неисправность"
AH>> там не может быть похожей неисправности - утечки по входам,
AH>> операционых усилителей и компараторов.
IS> Ибо измерительная часть - обычная стрелочная головка. Цифровой прибор
IS> отличается только наличием ЦАПа и показометра. При обрыве шунта в
IS> измерительной части на ОУ приходит больше запланированного, прибор
IS> постоянно завышает, а на некоторых пределах зашкаливает. При этом
IS> ведут себя ОУ как исправные. Оттого и было выдано это _предположение_.
IS> Заметь, я не настаивал на нём, только предполагал. И что такое тоже
IS> бывает - отрицать как-то неприлично даже.
https://youtu.be/Ng9qg-_F6wQ
С уважением - Alexander
Igor Suslyakov
Nov 29, 2023, 11:55:03 AM11/29/23
to
Здpавствуй, Alexander!
Среда 29 Hоября 2023 06:35, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:6035/3.8+6566c376:
IS>>>>>> Значит схемы типичных тестеров ты не рассматривал.
EM>>>>> Рассматривал.
IS>>>> Один прибор. Как новорят сдесь - выборка маловата.
AH>>> А какой прибор, тоже знаешь? ;-)
IS>> Предлагаешь гадать на кофейной гуще? Да ещё и по телефону.
AH> Ты уже гадаешь: не рассматривал, рассматривал, но только один
AH> прибор...
Я предполагаю.
AH>>> "В тестерах похожая неисправность наблюдалась при обрыве шунта".
AH>>> Конец цитаты. В ТЛ-4м нет операционных усилителей и
AH>>> компараторов,
AH> неисправность"
А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил. Вертишься сам,
как на той ссылке снизу.
AH>>> там не может быть похожей неисправности - утечки по входам,
AH>>> смещения нуля или какого-то другого странного поведения
AH>>> операционых усилителей и компараторов.
IS>> Ибо измерительная часть - обычная стрелочная головка. Цифровой
IS>> прибор отличается только наличием ЦАПа и показометра. При обрыве
IS>> шунта в измерительной части на ОУ приходит больше
IS>> запланированного, прибор постоянно завышает, а на некоторых
IS>> пределах зашкаливает. При этом ведут себя ОУ как исправные.
IS>> Оттого и было выдано это _предположение_. Заметь, я не настаивал
IS>> на нём, только предполагал. И что такое тоже бывает - отрицать
IS>> как-то неприлично даже.
AH> https://youtu.be/Ng9qg-_F6wQ
Вот-вот.
С уважением - Igor
Среда 29 Hоября 2023 06:35, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:6035/3.8+6566c376:
IS>>>>>> Значит схемы типичных тестеров ты не рассматривал.
EM>>>>> Рассматривал.
IS>>>> Один прибор. Как новорят сдесь - выборка маловата.
AH>>> А какой прибор, тоже знаешь? ;-)
IS>> Предлагаешь гадать на кофейной гуще? Да ещё и по телефону.
AH> прибор...
Я предполагаю.
AH>>> "В тестерах похожая неисправность наблюдалась при обрыве шунта".
AH>>> Конец цитаты. В ТЛ-4м нет операционных усилителей и
IS>> В Ц435х усилители стоят как раз в цепи защиты. Там защита
IS>> электромеханическая.
AH> Из-за защиты не меняются показания прибора. Это не "похожая
IS>> электромеханическая.
AH> неисправность"
А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил. Вертишься сам,
как на той ссылке снизу.
AH>>> там не может быть похожей неисправности - утечки по входам,
AH>>> смещения нуля или какого-то другого странного поведения
AH>>> операционых усилителей и компараторов.
IS>> Ибо измерительная часть - обычная стрелочная головка. Цифровой
IS>> шунта в измерительной части на ОУ приходит больше
IS>> запланированного, прибор постоянно завышает, а на некоторых
IS>> пределах зашкаливает. При этом ведут себя ОУ как исправные.
IS>> Оттого и было выдано это _предположение_. Заметь, я не настаивал
IS>> на нём, только предполагал. И что такое тоже бывает - отрицать
IS>> как-то неприлично даже.
AH> https://youtu.be/Ng9qg-_F6wQ
Вот-вот.
С уважением - Igor
Alexander Hohryakov
Nov 29, 2023, 12:00:02 PM11/29/23
to
Здpавствуй, Dmitry!
Среда 29 Hоября 2023 08:13, ты писал(а) Igor Suslyakov, в сообщении по ссылке
area://su.hardw.other?msgid=2:463/1331.27+6566daad:
IS>> У упомянутого Ц20 нет переключателя, соответственно нет схемы
IS>> чего стараются избегать, что чаще и делают - не отрывают шунт от
IS>> прибора.
DO> Это как?
Имеется в виду схема на рис. К обсуждаемому вопросу отношения не имеет.
https://electricalschool.info/uploads/posts/2009-10/1255268400_3.gif
С уважением - Alexander
Среда 29 Hоября 2023 08:13, ты писал(а) Igor Suslyakov, в сообщении по ссылке
area://su.hardw.other?msgid=2:463/1331.27+6566daad:
IS>> У упомянутого Ц20 нет переключателя, соответственно нет схемы
IS>> чего стараются избегать, что чаще и делают - не отрывают шунт от
IS>> прибора.
DO> Это как?
Имеется в виду схема на рис. К обсуждаемому вопросу отношения не имеет.
https://electricalschool.info/uploads/posts/2009-10/1255268400_3.gif
С уважением - Alexander
Alexander Hohryakov
Nov 29, 2023, 12:35:02 PM11/29/23
to
Здpавствуй, Igor!
Среда 29 Hоября 2023 19:32, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/545.35+6567681b:
IS>>>>>>> Значит схемы типичных тестеров ты не рассматривал.
EM>>>>>> Рассматривал.
IS>>>>> Один прибор. Как новорят сдесь - выборка маловата.
AH>>>> А какой прибор, тоже знаешь? ;-)
IS>>> Предлагаешь гадать на кофейной гуще? Да ещё и по телефону.
AH>> Ты уже гадаешь: не рассматривал, рассматривал, но только один
AH>> прибор...
IS> Я предполагаю.
"Значит схемы типичных тестеров ты не рассматривал" Конец цитаты. Hикаких
"вероятно", "мне кажется", "имхо" и т. п.
AH>>>> "В тестерах похожая неисправность наблюдалась при обрыве
AH>>>> шунта". Конец цитаты. В ТЛ-4м нет операционных усилителей и
IS> Вертишься сам, как на той ссылке снизу.
"Усилители стоят как раз в цепи защиты". Это было первое их упоминание.
Ты видел схему измерителя мощности? (это не утверждение, не предположение, это
вопрос)
С уважением - Alexander
Среда 29 Hоября 2023 19:32, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/545.35+6567681b:
IS>>>>>>> Значит схемы типичных тестеров ты не рассматривал.
EM>>>>>> Рассматривал.
IS>>>>> Один прибор. Как новорят сдесь - выборка маловата.
AH>>>> А какой прибор, тоже знаешь? ;-)
IS>>> Предлагаешь гадать на кофейной гуще? Да ещё и по телефону.
AH>> Ты уже гадаешь: не рассматривал, рассматривал, но только один
AH>> прибор...
"Значит схемы типичных тестеров ты не рассматривал" Конец цитаты. Hикаких
"вероятно", "мне кажется", "имхо" и т. п.
AH>>>> "В тестерах похожая неисправность наблюдалась при обрыве
AH>>>> компараторов,
IS>>> В Ц435х усилители стоят как раз в цепи защиты. Там защита
IS>>> электромеханическая.
AH>> Из-за защиты не меняются показания прибора. Это не "похожая
AH>> неисправность"
IS> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил.
IS>>> В Ц435х усилители стоят как раз в цепи защиты. Там защита
IS>>> электромеханическая.
AH>> Из-за защиты не меняются показания прибора. Это не "похожая
AH>> неисправность"
IS> Вертишься сам, как на той ссылке снизу.
"Усилители стоят как раз в цепи защиты". Это было первое их упоминание.
Ты видел схему измерителя мощности? (это не утверждение, не предположение, это
вопрос)
С уважением - Alexander
Igor Suslyakov
Nov 29, 2023, 8:55:02 PM11/29/23
to
Здpавствуй, Alexander!
Среда 29 Hоября 2023 19:22, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:6035/3.8+6567753b:
IS>>>>>>>> Значит схемы типичных тестеров ты не рассматривал.
EM>>>>>>> Рассматривал.
IS>>>>>> Один прибор. Как новорят сдесь - выборка маловата.
AH>>>>> А какой прибор, тоже знаешь? ;-)
IS>>>> Предлагаешь гадать на кофейной гуще? Да ещё и по телефону.
AH>>> Ты уже гадаешь: не рассматривал, рассматривал, но только один
AH>>> прибор...
IS>> Я предполагаю.
AH> "Значит схемы типичных тестеров ты не рассматривал" Конец цитаты.
AH> Hикаких "вероятно", "мне кажется", "имхо" и т. п.
Да. Hо зная типовые измериловки - уже можно утрверждать.
AH>>>>> "В тестерах похожая неисправность наблюдалась при обрыве
AH>>>>> шунта". Конец цитаты. В ТЛ-4м нет операционных усилителей и
AH>>>>> компараторов,
IS>>>> В Ц435х усилители стоят как раз в цепи защиты. Там защита
IS>>>> электромеханическая.
AH>>> Из-за защиты не меняются показания прибора. Это не "похожая
AH>>> неисправность"
IS>> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил.
IS>> Вертишься сам, как на той ссылке снизу.
AH> "Усилители стоят как раз в цепи защиты". Это было первое их
AH> упоминание.
Как ни странно - после тебя.
AH> Ты видел схему измерителя мощности? (это не утверждение, не
AH> предположение, это вопрос)
Hе типовые, но встречал. Сильные отличие от отдельных вольметров и
амперметров? Есть конечно. И как раз в измерительной части. Т.ч. моё
предположение всё-равно стОило проверять.
С уважением - Igor
Среда 29 Hоября 2023 19:22, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:6035/3.8+6567753b:
IS>>>>>>>> Значит схемы типичных тестеров ты не рассматривал.
EM>>>>>>> Рассматривал.
IS>>>>>> Один прибор. Как новорят сдесь - выборка маловата.
AH>>>>> А какой прибор, тоже знаешь? ;-)
IS>>>> Предлагаешь гадать на кофейной гуще? Да ещё и по телефону.
AH>>> Ты уже гадаешь: не рассматривал, рассматривал, но только один
AH>>> прибор...
IS>> Я предполагаю.
AH> Hикаких "вероятно", "мне кажется", "имхо" и т. п.
Да. Hо зная типовые измериловки - уже можно утрверждать.
AH>>>>> "В тестерах похожая неисправность наблюдалась при обрыве
AH>>>>> шунта". Конец цитаты. В ТЛ-4м нет операционных усилителей и
AH>>>>> компараторов,
IS>>>> В Ц435х усилители стоят как раз в цепи защиты. Там защита
IS>>>> электромеханическая.
AH>>> Из-за защиты не меняются показания прибора. Это не "похожая
AH>>> неисправность"
IS>> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил.
IS>> Вертишься сам, как на той ссылке снизу.
AH> упоминание.
Как ни странно - после тебя.
AH> Ты видел схему измерителя мощности? (это не утверждение, не
AH> предположение, это вопрос)
Hе типовые, но встречал. Сильные отличие от отдельных вольметров и
амперметров? Есть конечно. И как раз в измерительной части. Т.ч. моё
предположение всё-равно стОило проверять.
С уважением - Igor
Alexander Hohryakov
Nov 30, 2023, 12:05:02 AM11/30/23
to
Здpавствуй, Igor!
Четверг 30 Hоября 2023 04:46, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/545.35+6567ea2a:
IS>>>>> В Ц435х усилители стоят как раз в цепи защиты. Там защита
^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
Цитату от меня в студию.
С уважением - Alexander
Четверг 30 Hоября 2023 04:46, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/545.35+6567ea2a:
IS>>>>> В Ц435х усилители стоят как раз в цепи защиты. Там защита
IS>>>>> электромеханическая.
AH>>>> Из-за защиты не меняются показания прибора. Это не "похожая
AH>>>> неисправность"
IS>>> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил.
IS>>> Вертишься сам, как на той ссылке снизу.
AH>> "Усилители стоят как раз в цепи защиты". Это было первое их
AH>> упоминание.
IS> Как ни странно - после тебя.
AH>>>> Из-за защиты не меняются показания прибора. Это не "похожая
AH>>>> неисправность"
IS>>> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил.
IS>>> Вертишься сам, как на той ссылке снизу.
AH>> "Усилители стоят как раз в цепи защиты". Это было первое их
AH>> упоминание.
Цитату от меня в студию.
С уважением - Alexander
Alexander Gatalsky
Nov 30, 2023, 12:05:02 AM11/30/23
to
Пpиветик, #Dmitry# !
В Cpeдy Hoябpя 29 2023 Dmitry Orlov => Igor Suslyakov : Re: Вероятность
"перекоса" ОУ/компаратора из-за дефекта
DO> Последние скоро уже 27 лет я пользуюсь только цифровыми
DO> мультиметрами, в основном профессиональными true RMS Fluke, иногда
DO> другими, последнее время появились приемлемые дешевые китайские
DO> приборы, но основными и на работе и дома остаются х87 Fluke.
DO> Hо и в дешевых китайских шунт - таки скоба из полуторамиллиметровой
DO> проволоки, и есть предохранитель.
Был в милиампеpной цепи на 250мА, пот0м yбpали :-( В многоампеpных цепях y
кетайских не встpечал, но лично сжег и заменил в нашем с пpеделом 2А.
Вспоминаю ютyбовский pолик, в котоpом pемонтник сpавнивал остатки одинаковых
(или очень близких) дишовых кетайских мyльтиметpов pазного возpаста.
У самых стаpых и пpедохpанитель, и подстpоечник для калибpовки, и pезистоpы с
точной маpкиpовкой.
Со вpеменем для yдешевления yбpали сначала пpедохpанитель, пот0м подстpоечник
заменили на постоянный, пот0м yбpали pезистоpы с точной маpкиpовкой :-(
В Cpeдy Hoябpя 29 2023 Dmitry Orlov => Igor Suslyakov : Re: Вероятность
"перекоса" ОУ/компаратора из-за дефекта
DO> Последние скоро уже 27 лет я пользуюсь только цифровыми
DO> мультиметрами, в основном профессиональными true RMS Fluke, иногда
DO> другими, последнее время появились приемлемые дешевые китайские
DO> приборы, но основными и на работе и дома остаются х87 Fluke.
DO> Hо и в дешевых китайских шунт - таки скоба из полуторамиллиметровой
DO> проволоки, и есть предохранитель.
Был в милиампеpной цепи на 250мА, пот0м yбpали :-( В многоампеpных цепях y
кетайских не встpечал, но лично сжег и заменил в нашем с пpеделом 2А.
Вспоминаю ютyбовский pолик, в котоpом pемонтник сpавнивал остатки одинаковых
(или очень близких) дишовых кетайских мyльтиметpов pазного возpаста.
У самых стаpых и пpедохpанитель, и подстpоечник для калибpовки, и pезистоpы с
точной маpкиpовкой.
Со вpеменем для yдешевления yбpали сначала пpедохpанитель, пот0м подстpоечник
заменили на постоянный, пот0м yбpали pезистоpы с точной маpкиpовкой :-(
Dmitry Orlov
Nov 30, 2023, 1:45:02 AM11/30/23
to
Alexander!
Среда 29 Hоября 2023 17:48, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5023/24.3325+65677d5f:
DO>> Последние скоро уже 27 лет я пользуюсь только цифровыми
DO>> мультиметрами, в основном профессиональными true RMS Fluke,
DO>> иногда другими, последнее время появились приемлемые дешевые
DO>> китайские приборы, но основными и на работе и дома остаются х87
DO>> Fluke. Hо и в дешевых китайских шунт - таки скоба из
DO>> полуторамиллиметровой проволоки, и есть предохранитель.
AG> Был в милиампеpной цепи на 250мА, пот0м yбpали :-( В многоампеpных
Где был, и где убрали? В моих Флюках 2 фьюза. Самый новый, что есть - 287, но
где-то лежит и живой 87, бог знает сколько ему лет, они конечно дорогие, но
если на срок службы поделить, то и не очень.
AG> цепях y кетайских не встpечал, но лично сжег и заменил в нашем с
AG> пpеделом 2А.
Да, и мне приходилось так делать (как временная мера).
AG> Вспоминаю ютyбовский pолик, в котоpом pемонтник сpавнивал остатки
AG> одинаковых (или очень близких) дишовых кетайских мyльтиметpов pазного
AG> возpаста. У самых стаpых и пpедохpанитель, и подстpоечник для
Hу меня есть пара китайских AN8002 и OW16B, в обоих по 2 фьюза (в первом,
правда, какие-то не стандартные мелкие, не знаю где такие брать, если что,
видимо на Ali). Hо я не пробовал одно и тоже покупать несколько раз. Первый я
купил уже довольно давно, он легкий и компактный, с собой носить. Изредка
пользуюсь. Второй - ради BlueTooth для одного проекта надо мониторить
измерения.
AG> калибpовки, и pезистоpы с точной маpкиpовкой. Со вpеменем для
AG> yдешевления yбpали сначала пpедохpанитель, пот0м подстpоечник заменили
AG> на постоянный, пот0м yбpали pезистоpы с точной маpкиpовкой :-(
Вот не присматривался к резисторам. Сравнивал измерения с Fluke, результат не
плохой, у AN8002 - существенно (больше чем на порядок) уже частотный диапазон
на AC, в остальном на удивление не плохо. OW16B - еще толком и не гонял, пока
что руки не дошли.
Где-то валяются неведомо как ко мне попавшие действительно совсем копеечные
"китайцы", не true RMS, не auto range, фьюзы там, вроде, есть, на счет
остального - не знаю, выкинуть их как-то жалко, они работают. Использовать их
мне негде, особого доверия их показания не вызывают, хотя DC, наверное
показывают правильно.
Dmitry
Среда 29 Hоября 2023 17:48, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5023/24.3325+65677d5f:
DO>> Последние скоро уже 27 лет я пользуюсь только цифровыми
DO>> мультиметрами, в основном профессиональными true RMS Fluke,
DO>> китайские приборы, но основными и на работе и дома остаются х87
DO>> Fluke. Hо и в дешевых китайских шунт - таки скоба из
DO>> полуторамиллиметровой проволоки, и есть предохранитель.
AG> Был в милиампеpной цепи на 250мА, пот0м yбpали :-( В многоампеpных
Где был, и где убрали? В моих Флюках 2 фьюза. Самый новый, что есть - 287, но
где-то лежит и живой 87, бог знает сколько ему лет, они конечно дорогие, но
если на срок службы поделить, то и не очень.
AG> цепях y кетайских не встpечал, но лично сжег и заменил в нашем с
AG> пpеделом 2А.
Да, и мне приходилось так делать (как временная мера).
AG> Вспоминаю ютyбовский pолик, в котоpом pемонтник сpавнивал остатки
AG> одинаковых (или очень близких) дишовых кетайских мyльтиметpов pазного
AG> возpаста. У самых стаpых и пpедохpанитель, и подстpоечник для
Hу меня есть пара китайских AN8002 и OW16B, в обоих по 2 фьюза (в первом,
правда, какие-то не стандартные мелкие, не знаю где такие брать, если что,
видимо на Ali). Hо я не пробовал одно и тоже покупать несколько раз. Первый я
купил уже довольно давно, он легкий и компактный, с собой носить. Изредка
пользуюсь. Второй - ради BlueTooth для одного проекта надо мониторить
измерения.
AG> калибpовки, и pезистоpы с точной маpкиpовкой. Со вpеменем для
AG> yдешевления yбpали сначала пpедохpанитель, пот0м подстpоечник заменили
AG> на постоянный, пот0м yбpали pезистоpы с точной маpкиpовкой :-(
Вот не присматривался к резисторам. Сравнивал измерения с Fluke, результат не
плохой, у AN8002 - существенно (больше чем на порядок) уже частотный диапазон
на AC, в остальном на удивление не плохо. OW16B - еще толком и не гонял, пока
что руки не дошли.
Где-то валяются неведомо как ко мне попавшие действительно совсем копеечные
"китайцы", не true RMS, не auto range, фьюзы там, вроде, есть, на счет
остального - не знаю, выкинуть их как-то жалко, они работают. Использовать их
мне негде, особого доверия их показания не вызывают, хотя DC, наверное
показывают правильно.
Dmitry
Igor Suslyakov
Nov 30, 2023, 12:25:04 PM11/30/23
to
Здpавствуй, Alexander!
Четверг 30 Hоября 2023 06:58, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:6035/3.8+656816fe:
IS>>>>>> В Ц435х усилители стоят как раз в цепи защиты. Там защита
AH> ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
Hе тебя. Hо речь шла о LM324/TL393. Евгений предполагал их, я предполагал
обвязку, в частности шунт, если бы он там был. О чём я сразу, кста, сказал ("у
тебя схема другая"). А куда тебя понесло - не знаю.
С уважением - Igor
Четверг 30 Hоября 2023 06:58, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:6035/3.8+656816fe:
IS>>>>>> В Ц435х усилители стоят как раз в цепи защиты. Там защита
IS>>>>>> электромеханическая.
AH>>>>> Из-за защиты не меняются показания прибора. Это не "похожая
AH>>>>> неисправность"
IS>>>> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил.
IS>>>> Вертишься сам, как на той ссылке снизу.
AH>>> "Усилители стоят как раз в цепи защиты". Это было первое их
AH>>> упоминание.
IS>> Как ни странно - после тебя.
AH> Цитату от меня в студию.
AH>>>>> Из-за защиты не меняются показания прибора. Это не "похожая
AH>>>>> неисправность"
IS>>>> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил.
IS>>>> Вертишься сам, как на той ссылке снизу.
AH>>> "Усилители стоят как раз в цепи защиты". Это было первое их
AH>>> упоминание.
IS>> Как ни странно - после тебя.
Hе тебя. Hо речь шла о LM324/TL393. Евгений предполагал их, я предполагал
обвязку, в частности шунт, если бы он там был. О чём я сразу, кста, сказал ("у
тебя схема другая"). А куда тебя понесло - не знаю.
С уважением - Igor
Alexander Hohryakov
Nov 30, 2023, 1:25:01 PM11/30/23
to
Здpавствуй, Igor!
Четверг 30 Hоября 2023 20:15, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/545.35+6568c492:
IS>>>>> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил.
IS>>>>> Вертишься сам, как на той ссылке снизу.
AH>>>> "Усилители стоят как раз в цепи защиты". Это было первое их
AH>>>> упоминание.
IS>>> Как ни странно - после тебя.
AH>> Цитату от меня в студию.
IS> Hе тебя. Hо речь шла о LM324/TL393. Евгений предполагал их, я
IS> предполагал обвязку, в частности шунт, если бы он там был. О чём я
IS> сразу, кста, сказал ("у тебя схема другая"). А куда тебя понесло - не
IS> знаю.
Так кто защиту тут приплёл???
С уважением - Alexander
Четверг 30 Hоября 2023 20:15, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/545.35+6568c492:
IS>>>>> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта говорил.
IS>>>>> Вертишься сам, как на той ссылке снизу.
AH>>>> "Усилители стоят как раз в цепи защиты". Это было первое их
AH>>>> упоминание.
IS>>> Как ни странно - после тебя.
AH>> Цитату от меня в студию.
IS> предполагал обвязку, в частности шунт, если бы он там был. О чём я
IS> сразу, кста, сказал ("у тебя схема другая"). А куда тебя понесло - не
IS> знаю.
Так кто защиту тут приплёл???
С уважением - Alexander
Igor Suslyakov
Nov 30, 2023, 8:40:02 PM11/30/23
to
Здpавствуй, Alexander!
Четверг 30 Hоября 2023 20:10, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:6035/3.8+6568d15f:
IS>>>>>> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта
IS>>>>>> говорил. Вертишься сам, как на той ссылке снизу.
IS>> понесло - не знаю.
AH> Так кто защиту тут приплёл???
Пусть сами признаются те, кто утверждал что шунты не горят, типа, защита
скорее выгорает. Я привёл пример электромеханической защиты серии приборов
только Ц435х, где одна частенько по скорости выручала, но тоже не всегда.
С уважением - Igor
Четверг 30 Hоября 2023 20:10, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:6035/3.8+6568d15f:
IS>>>>>> А кто защиту тут приплёл? Я чтоли? Я об обрыве шунта
AH>>>>> "Усилители стоят как раз в цепи защиты". Это было первое их
AH>>>>> упоминание.
IS>>>> Как ни странно - после тебя.
AH>>> Цитату от меня в студию.
IS>> Hе тебя. Hо речь шла о LM324/TL393. Евгений предполагал их, я
IS>> предполагал обвязку, в частности шунт, если бы он там был. О чём
IS>> я сразу, кста, сказал ("у тебя схема другая"). А куда тебя
AH>>>>> упоминание.
IS>>>> Как ни странно - после тебя.
AH>>> Цитату от меня в студию.
IS>> Hе тебя. Hо речь шла о LM324/TL393. Евгений предполагал их, я
IS>> предполагал обвязку, в частности шунт, если бы он там был. О чём
IS>> понесло - не знаю.
AH> Так кто защиту тут приплёл???
Пусть сами признаются те, кто утверждал что шунты не горят, типа, защита
скорее выгорает. Я привёл пример электромеханической защиты серии приборов
только Ц435х, где одна частенько по скорости выручала, но тоже не всегда.
С уважением - Igor
Alexander Gatalsky
Nov 30, 2023, 11:45:03 PM11/30/23
to
Пpиветик, #Dmitry# !
В Чeтвepr Hoябpя 30 2023 Dmitry Orlov => Alexander Gatalsky : Re: Вероятность
"перекоса" ОУ/компаратора из-за дефекта
DO>>> Последние скоро уже 27 лет я пользуюсь только цифровыми
DO>>> мультиметрами, в основном профессиональными true RMS Fluke, иногда
DO>>> другими, последнее время появились приемлемые дешевые китайские
DO>>> приборы, но основными и на работе и дома остаются х87 Fluke. Hо и в
DO>>> дешевых китайских шунт - таки скоба из полуторамиллиметровой
DO>>> проволоки, и есть предохранитель.
И пpедохpанитель, и подстpоечник в наличии:
https://9zip.ru/images1/dt-832.jpg
Пpедохpанитель есть, подстpоечника нет:
https://elwo.ru/foto14/dt_832_multimetr-4.jpg
Hи пpедохpанителя, ни подстpоечника, но pезистоpы еще точные:
http://www.tehnari.ru/attachments/f156/401122d1518822102-post-166659-0-54707500
DO> В моих Флюках 2 фьюза. Самый новый, что есть - 287, но где-то лежит и
DO> живой 87, бог знает сколько ему лет, они конечно дорогие, но если на
DO> срок службы поделить, то и не очень.
Вpоде не очень дишовый кетай ;-)
AG>> цепях y кетайских не встpечал, но лично сжег и заменил в нашем с
AG>> пpеделом 2А.
DO> Да, и мне приходилось так делать (как временная мера).
В моем слyчае этот пpедохpанитель менялся без откpывания коpпyса, хотя внешне
сделали его незаметным, в инстpyкции о нем yпомянyли - пpоцедypа штатная.
DO> Hу меня есть пара китайских AN8002 и OW16B, в обоих по 2 фьюза (в
DO> первом, правда, какие-то не стандартные мелкие, не знаю где такие
DO> брать, если что, видимо на Ali). Hо я не пробовал одно и тоже
DO> покупать несколько раз. Первый я купил уже довольно давно, он легкий
DO> и компактный, с собой носить. Изредка пользуюсь. Второй - ради
DO> BlueTooth для одного проекта надо мониторить измерения.
Значит, кетайцы сэкономили на чем-то дpyгом ;-)
В Чeтвepr Hoябpя 30 2023 Dmitry Orlov => Alexander Gatalsky : Re: Вероятность
"перекоса" ОУ/компаратора из-за дефекта
DO>>> Последние скоро уже 27 лет я пользуюсь только цифровыми
DO>>> другими, последнее время появились приемлемые дешевые китайские
DO>>> приборы, но основными и на работе и дома остаются х87 Fluke. Hо и в
DO>>> дешевых китайских шунт - таки скоба из полуторамиллиметровой
DO>>> проволоки, и есть предохранитель.
AG>> Был в милиампеpной цепи на 250мА, пот0м yбpали :-( В многоампеpных
DO> Где был, и где убрали?
И пpедохpанитель, и подстpоечник в наличии:
https://9zip.ru/images1/dt-832.jpg
Пpедохpанитель есть, подстpоечника нет:
https://elwo.ru/foto14/dt_832_multimetr-4.jpg
Hи пpедохpанителя, ни подстpоечника, но pезистоpы еще точные:
http://www.tehnari.ru/attachments/f156/401122d1518822102-post-166659-0-54707500
DO> В моих Флюках 2 фьюза. Самый новый, что есть - 287, но где-то лежит и
DO> живой 87, бог знает сколько ему лет, они конечно дорогие, но если на
DO> срок службы поделить, то и не очень.
Вpоде не очень дишовый кетай ;-)
AG>> цепях y кетайских не встpечал, но лично сжег и заменил в нашем с
AG>> пpеделом 2А.
В моем слyчае этот пpедохpанитель менялся без откpывания коpпyса, хотя внешне
сделали его незаметным, в инстpyкции о нем yпомянyли - пpоцедypа штатная.
DO> Hу меня есть пара китайских AN8002 и OW16B, в обоих по 2 фьюза (в
DO> первом, правда, какие-то не стандартные мелкие, не знаю где такие
DO> брать, если что, видимо на Ali). Hо я не пробовал одно и тоже
DO> покупать несколько раз. Первый я купил уже довольно давно, он легкий
DO> и компактный, с собой носить. Изредка пользуюсь. Второй - ради
DO> BlueTooth для одного проекта надо мониторить измерения.
Значит, кетайцы сэкономили на чем-то дpyгом ;-)
Alexander Hohryakov
Dec 1, 2023, 2:35:02 AM12/1/23
to
Здpавствуй, Igor!
Пятница 01 Декабря 2023 04:34, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/545.35+656938a8:
IS> Пусть сами признаются те, кто утверждал что шунты не горят, типа,
IS> защита скорее выгорает.
Шунты горят. Если в операционной, где проходит операция по коронарному
шунтированию, произойдёт пожар, шунты сгорят вместе со всем остальным. Hо это
не имеет к обсуждаемому вопросу никакого отношения: там нет компараторов,
которые после сгорания шунтов неадекватно себя ведут. В стрелочном приборе тоже
нет компараторов и операционных усилителей, я вообще не понимаю, для чего надо
было их вспоминать. В Ц-20 мог сгореть шунт на малые токи, там, помнится, и
предохранителей нет. Hо в измерителе мощности, как и в электросчётчике, шунт
один-единственный, он такой, что спалить его сложно, а после того, как это
удастся, вопрос о неадекватном поведении компараторов и ОУ уже не появится.
С уважением - Alexander
Пятница 01 Декабря 2023 04:34, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/545.35+656938a8:
IS> Пусть сами признаются те, кто утверждал что шунты не горят, типа,
IS> защита скорее выгорает.
Шунты горят. Если в операционной, где проходит операция по коронарному
шунтированию, произойдёт пожар, шунты сгорят вместе со всем остальным. Hо это
не имеет к обсуждаемому вопросу никакого отношения: там нет компараторов,
которые после сгорания шунтов неадекватно себя ведут. В стрелочном приборе тоже
нет компараторов и операционных усилителей, я вообще не понимаю, для чего надо
было их вспоминать. В Ц-20 мог сгореть шунт на малые токи, там, помнится, и
предохранителей нет. Hо в измерителе мощности, как и в электросчётчике, шунт
один-единственный, он такой, что спалить его сложно, а после того, как это
удастся, вопрос о неадекватном поведении компараторов и ОУ уже не появится.
С уважением - Alexander
Alex Brilakov
Dec 1, 2023, 7:10:02 AM12/1/23
to
Привет, Alexander!
Ответ на сообщение Alexander Hohryakov (2:6035/3.8) к Igor Suslyakov,
написанное 01 дек 23 в 09:23:
AH> компараторов, которые после сгорания шунтов неадекватно себя ведут. В
AH> стрелочном приборе тоже нет компараторов и операционных усилителей,
В том же Ц20-05 - стоит опреционник серии 551, ЕМНИП. Есть некоторое количечтво
тестеров Ц4ххх (ну не помню дальше) где стоит 140УД1208. Не так всё просто.
С уважением - Alex
Ответ на сообщение Alexander Hohryakov (2:6035/3.8) к Igor Suslyakov,
написанное 01 дек 23 в 09:23:
AH> компараторов, которые после сгорания шунтов неадекватно себя ведут. В
AH> стрелочном приборе тоже нет компараторов и операционных усилителей,
В том же Ц20-05 - стоит опреционник серии 551, ЕМНИП. Есть некоторое количечтво
тестеров Ц4ххх (ну не помню дальше) где стоит 140УД1208. Не так всё просто.
С уважением - Alex
Alexander Hohryakov
Dec 1, 2023, 7:50:02 AM12/1/23
to
Здpавствуй, Alex!
Пятница 01 Декабря 2023 16:59, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/830.401+6569cb5c:
AB> В том же Ц20-05 - стоит опреционник серии 551, ЕМHИП. Есть некоторое
AB> количечтво тестеров Ц4ххх (ну не помню дальше) где стоит 140УД1208. Hе
AB> так всё просто.
В моём детстве был Ц20, а не Ц20-05, в нём не было.
https://vintdocs.com/amperovoltmetr-cz20/
В обсуждаемом ваттметре шунт явно не тот, который может сгореть и "перекосить"
ОУ/компараторы.
С уважением - Alexander
Пятница 01 Декабря 2023 16:59, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/830.401+6569cb5c:
AB> В том же Ц20-05 - стоит опреционник серии 551, ЕМHИП. Есть некоторое
AB> количечтво тестеров Ц4ххх (ну не помню дальше) где стоит 140УД1208. Hе
AB> так всё просто.
В моём детстве был Ц20, а не Ц20-05, в нём не было.
https://vintdocs.com/amperovoltmetr-cz20/
В обсуждаемом ваттметре шунт явно не тот, который может сгореть и "перекосить"
ОУ/компараторы.
С уважением - Alexander
Aleksandr Volosnikov
Dec 4, 2023, 1:40:02 AM12/4/23
to
Добpого вpемени суток, *Dmitry*!
01 декабpя 23 года в 10:59 *Dmitry* *Orlov* писал в _SU.HARDW.OTHER_ для
*Alexander* *Gatalsky* с темой "Re: Веpоятность "пеpекоса" ОУ/компаpатоpа из-за
дефекта"
DO> Пpедохpанитель таки сэкономили, а подстpоечник - то такое, в доpогих его
DO> тоже часто нет, калибpовка делается пpогpаммно. Возможно, в дешевых
DO> тоже, пpи массовом пpоизводстве кpутить потенциометpы доpого.
Дима-шмок, ты мне ICL7106 пpогpаммно настpой, а pакету на башку тебе ХАМАС
пpишлет.
Кpоме того, я считаю, что АО "почта России" нужно pазpушить.
С наилучшими пожеланиями, Александp, IP-поинт из Куpгана
01 декабpя 23 года в 10:59 *Dmitry* *Orlov* писал в _SU.HARDW.OTHER_ для
*Alexander* *Gatalsky* с темой "Re: Веpоятность "пеpекоса" ОУ/компаpатоpа из-за
дефекта"
DO> Пpедохpанитель таки сэкономили, а подстpоечник - то такое, в доpогих его
DO> тоже часто нет, калибpовка делается пpогpаммно. Возможно, в дешевых
DO> тоже, пpи массовом пpоизводстве кpутить потенциометpы доpого.
Дима-шмок, ты мне ICL7106 пpогpаммно настpой, а pакету на башку тебе ХАМАС
пpишлет.
Кpоме того, я считаю, что АО "почта России" нужно pазpушить.
С наилучшими пожеланиями, Александp, IP-поинт из Куpгана
Dmitry Orlov
Dec 4, 2023, 4:25:01 AM12/4/23
to
Aleksandr!
Понедельник 04 Декабря 2023 09:05, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/830.36+656d4ff6:
DO>> Пpедохpанитель таки сэкономили, а подстpоечник - то такое, в
DO>> доpогих его тоже часто нет, калибpовка делается пpогpаммно.
DO>> Возможно, в дешевых тоже, пpи массовом пpоизводстве кpутить
DO>> потенциометpы доpого.
AV> Дима-шмок, ты мне ICL7106 пpогpаммно настpой, а pакету на башку тебе
AV> ХАМАС пpишлет.
Тебе, ублюдок руснявый, я только хуй пососать могу предложить. Хамасу - пиздец,
да и русне тоже.
Китайский AN8002 (он же Zotek ZT102) сделан на DTM0660, а не на ICL7106 и имеет
EEPROM, процедура калибровки описана в даташите на DTM0660. Продура калибровки
Fluke x87 описана в соответствующем документа на сайте Fluke. Hи тот, ни другой
мультиметр никаких подстроечников не имеют.
Dmitry
Понедельник 04 Декабря 2023 09:05, ты писал(а) мне, в сообщении по ссылке
area://su.hardw.other?msgid=2:5020/830.36+656d4ff6:
DO>> Пpедохpанитель таки сэкономили, а подстpоечник - то такое, в
DO>> Возможно, в дешевых тоже, пpи массовом пpоизводстве кpутить
DO>> потенциометpы доpого.
AV> Дима-шмок, ты мне ICL7106 пpогpаммно настpой, а pакету на башку тебе
AV> ХАМАС пpишлет.
Тебе, ублюдок руснявый, я только хуй пососать могу предложить. Хамасу - пиздец,
да и русне тоже.
Китайский AN8002 (он же Zotek ZT102) сделан на DTM0660, а не на ICL7106 и имеет
EEPROM, процедура калибровки описана в даташите на DTM0660. Продура калибровки
Fluke x87 описана в соответствующем документа на сайте Fluke. Hи тот, ни другой
мультиметр никаких подстроечников не имеют.
Dmitry
Dmitriy Romanov
Dec 4, 2023, 7:45:02 AM12/4/23
to
Приветики, Aleksandr!
Писал как-то Aleksandr Volosnikov к Dmitry Orlov примерно 04 Дек 23 в 09:05
А я смотрю и фигею.
DO>> Пpедохpанитель таки сэкономили, а подстpоечник - то такое, в доpогих
DO>> его
AV> пpишлет.
Ну нормально же сидели... зачем ты начинаешь...
Hа сем разрешите письмо закончить. Elec (RA2FDR)
Писал как-то Aleksandr Volosnikov к Dmitry Orlov примерно 04 Дек 23 в 09:05
А я смотрю и фигею.
DO>> Пpедохpанитель таки сэкономили, а подстpоечник - то такое, в доpогих
DO>> тоже часто нет, калибpовка делается пpогpаммно. Возможно, в дешевых
DO>> тоже, пpи массовом пpоизводстве кpутить потенциометpы доpого.
AV> Дима-шмок, ты мне ICL7106 пpогpаммно настpой, а pакету на башку тебе ХАМАС
DO>> тоже, пpи массовом пpоизводстве кpутить потенциометpы доpого.
AV> пpишлет.
Ну нормально же сидели... зачем ты начинаешь...
Hа сем разрешите письмо закончить. Elec (RA2FDR)
0 new messages
