Ayuda con Diseño de un ADC

[juan ignacio]

Buenas envió este mail ya que necesito ayuda en la construcción de un ADC de precisión.

Para configurar unas Entradas análogas de un PLC necesito crear un ADC de precisión, tenia pensado separar un voltaje (DC) en volt, milivolt , microvolt y nanovolt, (Como el micro-controlador que sera el que convertirá la tensión a una señal Digital solo acepta voltajes de 1-5Volts), al separar los voltajes en las diferentes medidas y luego amplificarlas en escalas de 1-5Volt para obtener  la señal digital de salida para cada escala. también tendría un control PID pero solo en la linea de los nanovolt  y así controlar todo el sistema.

Mi consulta si es posible separar el voltaje en Volt, miliVolt, microVolt y NanoVolt, sin perder la tensión inicial y si alguien conoce algún Libro o pagina web donde pueda sacar información de como hacer un ADC de esta manera (O información de un Voltimetro digital de precisión)

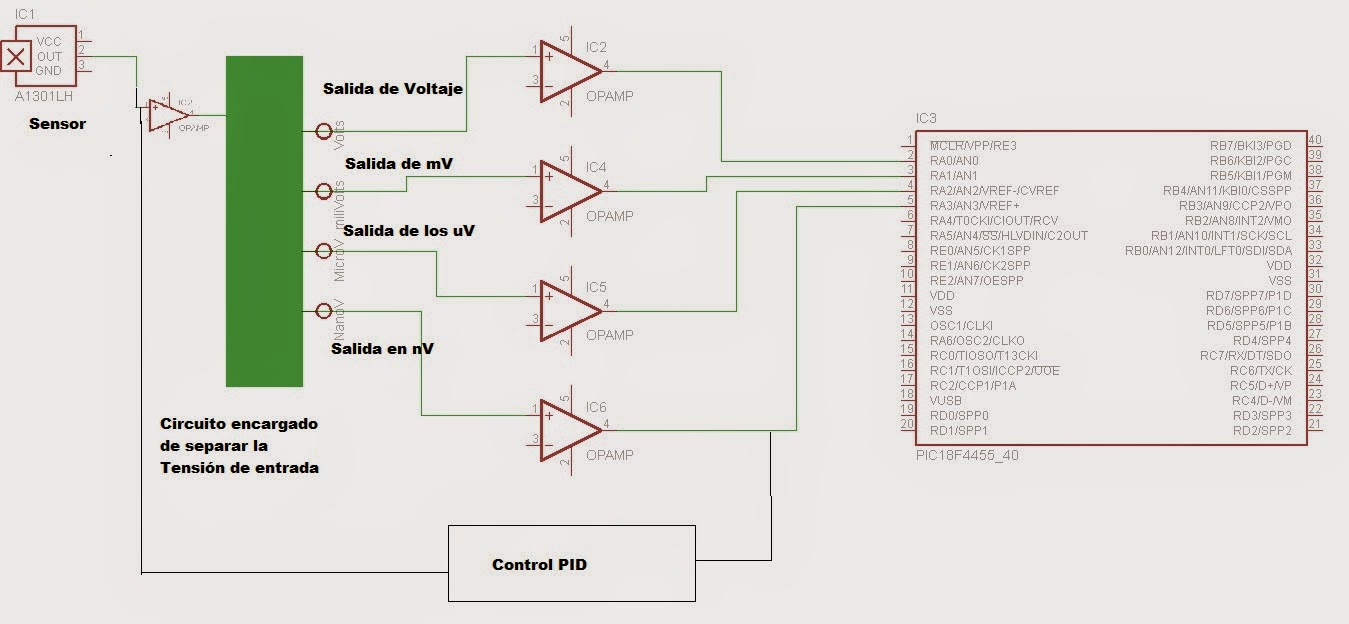

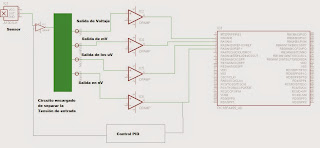

En el esquema que adjunto detallo  la estructura del circuito, mi problema es que no he podido hayar la manera de separar el voltaje , ya sea ocupando transistores y diodos sin alterar el voltaje inicial, luego el control de ruido de la entrada es a través de un sistema PID, se forzara un OFFSET de 100 a  500nvolt (voltaje máximo y mínimo permitido en esta escala en el que se le permitirá oscilar al sistema entero)

Específicamente necesito ideas para el circuito que separa la tension

Por ejemplo si  el sensor lanza 15,234.567.456 Volt

En la primera linea saldran 15 volt , en la segunda 234 milivolt en la tercer 567 microvolt y en la cuarta 456 nanovolt.



De antemano Muchas Gracias

Juan Ignacio Juica Restovic

Ingeniero Industrial

Estudiante Especialidad en Automatización Industrial. Universidad de Buenos Aires

[Juan Cecconi]

Juan Ignacio,
     El orden de la medición no es real...medir nV es casi imposible a menos que tengas el know how de Agilent y/o unos 10K-USD para comprar un DMM de 8 1/2 digitos (mod. 3458A)...
   Además el ruido propio del sensor mencionado esta en el orden de los 100's de uV , eso te fija un límite que es algo mas razonable, aunque también requiere un diseño muy cuidado.
Saludos
Juan

--
-- Recibiste este mensaje porque estás suscripto al Grupo Google Embebidos32. Para postear en este grupo, escribe un email a embeb...@googlegroups.com. Para des-suscribirte, envía un email a embebidos32...@googlegroups.com. Para más opciones, visita el sitio del grupo en https://groups.google.com/d/forum/embebidos32?hl=es
---
Has recibido este mensaje porque estás suscrito al grupo "Embebidos32" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a embebidos32...@googlegroups.com.
Para acceder a más opciones, visita https://groups.google.com/d/optout.

[Esteban Menin]

opino lo mismo que juan, tal vez obtengas "un valor" pero puede deberse a un montón de causas interferencias, ruidos, valores fuera del rango admisibles por los componentes etc

[Esteban Menin]

reformulo lo dicho:

opino lo mismo que juan, tal vez obtengas "un valor", pero no seria real ni preciso para nada, el valor obtenido puede deberse a un montón de causas interferencias, ruidos, valores fuera del rango admisibles por los componentes etc, pero siempre seria un valor irreal, para los estándares que estamos hablando.

El día , Esteban Menin <esteba...@yahoo.com.ar> escribió:

[hnomaillist]

Hola:
    Me parece que quizá estés un poco equivocado en el concepto.

    Si bien la idea en teoría es buena, y aunque no tuvieras los problemas de tener que medir nanovolts y ruido y eso, el problema es que para hacer tu conversor de alta precisión vas a necesitar separadores de tensión de alta precisión.

    Por ejemplo si tuvieses que medir 4.000000056 volt necesitas que tu separador de voltaje discrimine bien que el voltaje en volt es un cuatro y no un tres porque lo confunde con 3.999999932 volt. Si la máquina se confunde dará 3.000000056 volt generando un error en la lectura de un volt en un instrumento de diez digitos.

    Es decir para hacer una máquina tan precisa como la que vos pretendes, propones resolver el problema separándolo en cuatro problemas tan precisos como el original.

    Saludos

El 13/06/14 01:44, 'Esteban Menin' via Embebidos32 escribió:

--
____
Hno.

[Esteban Menin]

va con todo respeto, para que necesitas medir nv? si contaras un poco para que necesitas el ADC, tal vez se pueda concebir alguna idea, que tal vez no necesite una precisión tan grande
