Gleichstrom-Netzteil - Pole Herausfinden
63 views
Skip to first unread message
Ruediger
Jun 15, 2022, 4:53:52 PM6/15/22
to
Hallo NG,
Habe ein bleischweres medizinisches Gleichstrom-Netzteil mit 400 Watt und
11,5 Volt- allerdings ist am Kabelende kein Anschluss-Stecker mehr dran. Nur
das lange Kabel Richtung Endgerät- und dann Schnipp-Schnapp alles ab- nur
noch die beiden blanken Kabeladern. Der Aufkleber mit der Plus-Minus
Kennzeichnung ist ueber die Jahre abgefallen. Wie kann ich - als Leihe
wohlgemerkt - herausfinden wo Plus und Minus ist? Wie erwaehnt- bin
absoluter Leihe in diesem Bereich. Deshalb... Bitte so erklaeren dass es die
doofen verstehen ;-)
Danke.
Habe ein bleischweres medizinisches Gleichstrom-Netzteil mit 400 Watt und
11,5 Volt- allerdings ist am Kabelende kein Anschluss-Stecker mehr dran. Nur
das lange Kabel Richtung Endgerät- und dann Schnipp-Schnapp alles ab- nur
noch die beiden blanken Kabeladern. Der Aufkleber mit der Plus-Minus
Kennzeichnung ist ueber die Jahre abgefallen. Wie kann ich - als Leihe
wohlgemerkt - herausfinden wo Plus und Minus ist? Wie erwaehnt- bin
absoluter Leihe in diesem Bereich. Deshalb... Bitte so erklaeren dass es die
doofen verstehen ;-)
Danke.
Leo Baumann
Jun 15, 2022, 6:13:12 PM6/15/22
to
Anschlüsse des Digitalmultimeters sind selbsterklärend. Vertausen nicht
Plus und Minus - Plus ist rot - Minus ist schwarz - und schon weißt Du,
wo, was ist an Deinem Netzteil ist ...
:)
Rolf Bombach
Jun 15, 2022, 6:35:00 PM6/15/22
to
Leo Baumann schrieb:
Interpretationen. Weiss oder grau kann bedeuten, dieser Pol ist
geerdet. Kann also bedeuten: Weiss: geerdet und/oder Masse, schwarz: Minus
Damit wäre dann weiss plus und schwarz minus. Ohne Gewehr.
Hypothetisch, do not try this at home:
Ich überleg gerade: Beide Enden abisolieren und in Seifenwasser halten.
Seifenblasen mit Streichholz anzünden. Wo's knallt ist minus.
Patent Hofmann
https://de.wikipedia.org/wiki/Hofmannscher_Wasserzersetzungsapparat
--
mfg Rolf Bombach
>
> Man nehme ein Digitalmultimeter und messe am Anschluß nach - die Anschlüsse des Digitalmultimeters sind selbsterklärend. Vertausen nicht Plus und Minus - Plus ist rot - Minus ist schwarz - und schon
> weißt Du, wo, was ist an Deinem Netzteil ist ...
Riskant. Geläufig ist auch weiss und schwarz, mit unterschiedlichen
> Man nehme ein Digitalmultimeter und messe am Anschluß nach - die Anschlüsse des Digitalmultimeters sind selbsterklärend. Vertausen nicht Plus und Minus - Plus ist rot - Minus ist schwarz - und schon
> weißt Du, wo, was ist an Deinem Netzteil ist ...
Interpretationen. Weiss oder grau kann bedeuten, dieser Pol ist
geerdet. Kann also bedeuten: Weiss: geerdet und/oder Masse, schwarz: Minus
Damit wäre dann weiss plus und schwarz minus. Ohne Gewehr.
Hypothetisch, do not try this at home:
Ich überleg gerade: Beide Enden abisolieren und in Seifenwasser halten.
Seifenblasen mit Streichholz anzünden. Wo's knallt ist minus.
Patent Hofmann
https://de.wikipedia.org/wiki/Hofmannscher_Wasserzersetzungsapparat
--
mfg Rolf Bombach
Leo Baumann
Jun 15, 2022, 7:01:22 PM6/15/22
to
Am 16.06.2022 um 00:34 schrieb Rolf Bombach:
> Hypothetisch, do not try this at home:
> Ich überleg gerade: Beide Enden abisolieren und in Seifenwasser halten.
> Seifenblasen mit Streichholz anzünden. Wo's knallt ist minus.
> Patent Hofmann
> https://de.wikipedia.org/wiki/Hofmannscher_Wasserzersetzungsapparat
Man könnte die beiden Enden der Leitung auch in eine Kartoffel stecken
> Hypothetisch, do not try this at home:
> Ich überleg gerade: Beide Enden abisolieren und in Seifenwasser halten.
> Seifenblasen mit Streichholz anzünden. Wo's knallt ist minus.
> Patent Hofmann
> https://de.wikipedia.org/wiki/Hofmannscher_Wasserzersetzungsapparat
.... Nach 3-5 Minuten verfärbt sich der Pluspol blau-grünlich ...
:)
Wolfgang Allinger
Jun 15, 2022, 10:16:43 PM6/15/22
to
On 15 Jun 22 at group /de/sci/electronics in article t8dgss$192p$1...@gioia.aioe.org
<mail...@web.de> (Ruediger) wrote:
> Hallo NG,
> Habe ein bleischweres medizinisches Gleichstrom-Netzteil mit 400 Watt und
> 11,5 Volt- allerdings ist am Kabelende kein Anschluss-Stecker mehr dran. Nur
> das lange Kabel Richtung Endger?t- und dann Schnipp-Schnapp alles ab- nur
> Hallo NG,
> Habe ein bleischweres medizinisches Gleichstrom-Netzteil mit 400 Watt und
> 11,5 Volt- allerdings ist am Kabelende kein Anschluss-Stecker mehr dran. Nur
> noch die beiden blanken Kabeladern. Der Aufkleber mit der Plus-Minus
> Kennzeichnung ist ueber die Jahre abgefallen. Wie kann ich - als Leihe
> wohlgemerkt - herausfinden wo Plus und Minus ist? Wie erwaehnt- bin
> absoluter Leihe in diesem Bereich. Deshalb... Bitte so erklaeren dass es die
> doofen verstehen ;-)
Eine Glühlampe aussem Auto Scheinwerfer mit 50W an Ausgang des NT
> Kennzeichnung ist ueber die Jahre abgefallen. Wie kann ich - als Leihe
> wohlgemerkt - herausfinden wo Plus und Minus ist? Wie erwaehnt- bin
> absoluter Leihe in diesem Bereich. Deshalb... Bitte so erklaeren dass es die
> doofen verstehen ;-)
anklemmen, nimm 1,5 Quadrat mm, keine dünnen Pipifax!.
Wenn die brennt, dann haste schon mal eine Grundlast samt
Funktionsnachweis. Etwas Vorsicht ist geboten, dein NT kann locker über
30-40A liefern und den einen oder anderen Brandschaden erzeugen.
Manche NT spinnen ohne Mindestlast, besonders gerne die modernen Schalt-NT
Nur so als Hinweis.
Dann mit einem Gleichspannungsmessgerät messen, wo + und - ist.
Solltest Du kein Messgerät haben,
dann entweder die Knall Methode lt. Brombach :)
oder mein Vorschlag mit folgendem Trick:
Du brauchst einen 12V Akku oder Batterie mit bekannter Polung und 2 12V
Glüh-Birnchen (vulgo Glühobst, keine LED). Jeweils die Lämpchen mit
Kabelschwanz auf Leuchten am Akku überprüfen, damit sicher ist, das die
Wunderschaltung funzt und der Akku geladen ist. Wenns knallt und stinkt,
abschalten und Nachdenken :) Noch mehr Vorsicht ist geboten, son
(Auto)Akku kann leicht einige 100A liefern. Da könntest Du schon die
Feuerwehr anlocken!
Nun jeweils einen Pol Deines NT über Glühlämpchen-Test-Kabel mit jeweils
einem Pol des Referenz Akku verbinden. NT einschalten, nix anfassen!
Mindestens folgende Fälle möglich:
1. beide Lämpchen leuchten, dann haste +NT mit -Akku und -NT mit +Akku
verbunden. (sog. Reihenschaltung der beiden Spannungsquellen)
2. kein Lämpchen leuchtet, dann haste +NT mit +Akku verbunden. (sog.
Parallelschaltung der beiden Spannungsquellen)
Nun das NT abschalten und richtig beschriften.
Wenn nicht, dann
3. Ein Lämpchen leuchtet, da andere nicht: Du hast was flasch verbunden.
4. Vor Haus blinkt blaues Licht: Feuerwehr und Puzilei helfen Dir weiter
:) Wenn DU es richtig verkackst, kommt auch das SEK durch die geschlossene
Tür.
Ansonsten Worte auf Otto Lilienthals Grabstein:
Opfer müssen gebracht werden!
Berichte über Dein Grundlagen-Experimente!
Viel Glück!
Saludos (an alle Vernünftigen, Rest sh. sig)
Wolfgang
--
Ich bin in Paraguay lebender Trollallergiker :) reply Adresse gesetzt!
Ich diskutiere zukünftig weniger mit Idioten, denn sie ziehen mich auf
ihr Niveau herunter und schlagen mich dort mit ihrer Erfahrung! :p
(lt. alter usenet Weisheit) iPod, iPhone, iPad, iTunes, iRak, iDiot
Andreas Neumann
Jun 16, 2022, 12:36:02 AM6/16/22
to
Ruediger wrote:
> Wie kann ich - als Leihe
> wohlgemerkt - herausfinden wo Plus und Minus ist? Wie erwaehnt- bin
> absoluter Leihe in diesem Bereich. Deshalb... Bitte so erklaeren dass es
> die doofen verstehen ;-)
Indem Du Dir ein Plus-Minus-Messgerät laist.
> Wie kann ich - als Leihe
> wohlgemerkt - herausfinden wo Plus und Minus ist? Wie erwaehnt- bin
> absoluter Leihe in diesem Bereich. Deshalb... Bitte so erklaeren dass es
> die doofen verstehen ;-)
Helmut Wabnig
Jun 16, 2022, 1:17:23 AM6/16/22
to
On Thu, 16 Jun 2022 06:35:58 +0200, Andreas Neumann <an5...@sedo.com>
wrote:
Wenn er was falsch macht, endet er als Leiche.
w.
wrote:
w.
Helmut Wabnig
Jun 16, 2022, 1:18:17 AM6/16/22
to
On Thu, 16 Jun 2022 00:13:04 +0200, Leo Baumann <i...@leobaumann.de>
wrote:
Die alte Elektriker-Regel sagt:
ROT ist BLAU und PLUS ist MINUS !
w.
wrote:
ROT ist BLAU und PLUS ist MINUS !
w.
Ruediger
Jun 16, 2022, 7:36:02 AM6/16/22
to
"Helmut Wabnig" <hwabnig@.- --- -.dotat> schrieb im Newsbeitrag news:i7flahh1af7sn19at...@4ax.com...
> >Anschlsse des Digitalmultimeters sind selbsterkl rend. Vertausen nicht
> >Plus und Minus - Plus ist rot - Minus ist schwarz - und schon weit Du,
> On Thu, 16 Jun 2022 00:13:04 +0200, Leo Baumann <i...@leobaumann.de>
> wrote:
>
> >Am 15.06.2022 um 22:58 schrieb Ruediger:
> >> Hallo NG,
> >>
> >> Habe ein bleischweres medizinisches Gleichstrom-Netzteil mit 400 Watt und
> >> 11,5 Volt- allerdings ist am Kabelende kein Anschluss-Stecker mehr dran. Nur
> >> das lange Kabel Richtung Endgert- und dann Schnipp-Schnapp alles ab- nur
> wrote:
>
> >Am 15.06.2022 um 22:58 schrieb Ruediger:
> >> Hallo NG,
> >>
> >> Habe ein bleischweres medizinisches Gleichstrom-Netzteil mit 400 Watt und
> >> 11,5 Volt- allerdings ist am Kabelende kein Anschluss-Stecker mehr dran. Nur
> >> noch die beiden blanken Kabeladern. Der Aufkleber mit der Plus-Minus
> >> Kennzeichnung ist ueber die Jahre abgefallen. Wie kann ich - als Leihe
> >> wohlgemerkt - herausfinden wo Plus und Minus ist? Wie erwaehnt- bin
> >> absoluter Leihe in diesem Bereich. Deshalb... Bitte so erklaeren dass es die
> >> doofen verstehen ;-)
> >>
> >> Danke.
> >
> >Man nehme ein Digitalmultimeter und messe am Anschlu nach - die
> >> Kennzeichnung ist ueber die Jahre abgefallen. Wie kann ich - als Leihe
> >> wohlgemerkt - herausfinden wo Plus und Minus ist? Wie erwaehnt- bin
> >> absoluter Leihe in diesem Bereich. Deshalb... Bitte so erklaeren dass es die
> >> doofen verstehen ;-)
> >>
> >> Danke.
> >
> >Anschlsse des Digitalmultimeters sind selbsterkl rend. Vertausen nicht
> >Plus und Minus - Plus ist rot - Minus ist schwarz - und schon weit Du,
> >wo, was ist an Deinem Netzteil ist ...
> >
> >:)
>
> Die alte Elektriker-Regel sagt:
>
> ROT ist BLAU und PLUS ist MINUS !
>
> w.
Jawoll!...Sogar Ich habe es verstanden. Ich danke euch! PS: Die abgeschnittenen Kabelenden sind farblich gleich gehalten. Darum die Frage hier. Nochmal vielen Dank an euch alle- und einen schönen Feiertag.
> >
> >:)
>
> Die alte Elektriker-Regel sagt:
>
> ROT ist BLAU und PLUS ist MINUS !
>
> w.
Rolf Bombach
Jun 16, 2022, 8:43:31 AM6/16/22
to
Ruediger schrieb:
Was aufgedruckt?
Beilegefaser bunt?
--
mfg Rolf Bombach
>
> Jawoll!...Sogar Ich habe es verstanden. Ich danke euch! PS: Die abgeschnittenen Kabelenden sind farblich gleich gehalten. Darum die Frage hier. Nochmal vielen Dank an euch alle- und einen schönen Feiertag.
Ist eine Isolation rund, die andere eckig oder abgeflacht?
> Jawoll!...Sogar Ich habe es verstanden. Ich danke euch! PS: Die abgeschnittenen Kabelenden sind farblich gleich gehalten. Darum die Frage hier. Nochmal vielen Dank an euch alle- und einen schönen Feiertag.
Was aufgedruckt?
Beilegefaser bunt?
--
mfg Rolf Bombach
Rolf Bombach
Jun 16, 2022, 8:47:44 AM6/16/22
to
Wolfgang Allinger schrieb:
Ab ca. "platinum" ist dem nicht mehr so, die gehen ab 0 mA richtig.
Aber hier geht es um ein dezidiertes 11.5 V-Netzteil. Da hab ich
schon Hoffnung, dass das, bei der Quali, mit Nulllast zurecht kommt.
> Dann mit einem Gleichspannungsmessgerät messen, wo + und - ist.
>
> Solltest Du kein Messgerät haben,
> dann entweder die Knall Methode lt. Brombach :)
Ja, Herr Knallinger :-)
Der Name ist Bombach, wie Baumbach, aber eben im fernen
Osten ist ein Baum een Boom....
--
mfg Rolf Bombach
>
> Eine Glühlampe aussem Auto Scheinwerfer mit 50W an Ausgang des NT
> anklemmen, nimm 1,5 Quadrat mm, keine dünnen Pipifax!.
> Wenn die brennt, dann haste schon mal eine Grundlast samt
> Funktionsnachweis. Etwas Vorsicht ist geboten, dein NT kann locker über
> 30-40A liefern und den einen oder anderen Brandschaden erzeugen.
>
> Manche NT spinnen ohne Mindestlast, besonders gerne die modernen Schalt-NT
> Nur so als Hinweis.
Bei billigen PC-Netzteilen ist das so. Steht auch im Datenblatt.
> Eine Glühlampe aussem Auto Scheinwerfer mit 50W an Ausgang des NT
> anklemmen, nimm 1,5 Quadrat mm, keine dünnen Pipifax!.
> Wenn die brennt, dann haste schon mal eine Grundlast samt
> Funktionsnachweis. Etwas Vorsicht ist geboten, dein NT kann locker über
> 30-40A liefern und den einen oder anderen Brandschaden erzeugen.
>
> Manche NT spinnen ohne Mindestlast, besonders gerne die modernen Schalt-NT
> Nur so als Hinweis.
Ab ca. "platinum" ist dem nicht mehr so, die gehen ab 0 mA richtig.
Aber hier geht es um ein dezidiertes 11.5 V-Netzteil. Da hab ich
schon Hoffnung, dass das, bei der Quali, mit Nulllast zurecht kommt.
> Dann mit einem Gleichspannungsmessgerät messen, wo + und - ist.
>
> Solltest Du kein Messgerät haben,
> dann entweder die Knall Methode lt. Brombach :)
Der Name ist Bombach, wie Baumbach, aber eben im fernen
Osten ist ein Baum een Boom....
--
mfg Rolf Bombach
Wolfgang Allinger
Jun 16, 2022, 9:14:43 AM6/16/22
to
On 16 Jun 22 at group /de/sci/electronics in article t8f8pe$rj0$1...@dont-email.me
<rolfnosp...@invalid.invalid> (Rolf Bombach) wrote:
> Wolfgang Allinger schrieb:
>> Solltest Du kein Messgerät haben,
>> dann entweder die Knall Methode lt. Brombach :)
> Ja, Herr Knallinger :-)
> Der Name ist Bombach, wie Baumbach, aber eben im fernen
> Osten ist ein Baum een Boom....
Ruediger
Jul 15, 2022, 6:42:48 PM7/15/22
to
"Helmut Wabnig" <hwabnig@.- --- -.dotat> schrieb im Newsbeitrag news:a6flahtkb9u1u237l...@4ax.com...
> On Thu, 16 Jun 2022 06:35:58 +0200, Andreas Neumann <an5...@sedo.com>
> wrote:
>
>>Ruediger wrote:
>>
>>> Wie kann ich - als Leihe
>>> wohlgemerkt - herausfinden wo Plus und Minus ist? Wie erwaehnt- bin
>>> absoluter Leihe in diesem Bereich. Deshalb... Bitte so erklaeren dass es
>>> die doofen verstehen ;-)
>>
>>Indem Du Dir ein Plus-Minus-Messgert laist.
> wrote:
>
>>Ruediger wrote:
>>
>>> Wie kann ich - als Leihe
>>> wohlgemerkt - herausfinden wo Plus und Minus ist? Wie erwaehnt- bin
>>> absoluter Leihe in diesem Bereich. Deshalb... Bitte so erklaeren dass es
>>> die doofen verstehen ;-)
>>
>
>
> Wenn er was falsch macht, endet er als Leiche.
>
> w.
Ha!!...als Leiche enden wir doch Alle mal- danach gehts dann in den Ofen- oder 6ft under :-)>
> Wenn er was falsch macht, endet er als Leiche.
>
> w.
Wolf gang P u f f e
Jul 16, 2022, 4:42:21 AM7/16/22
to

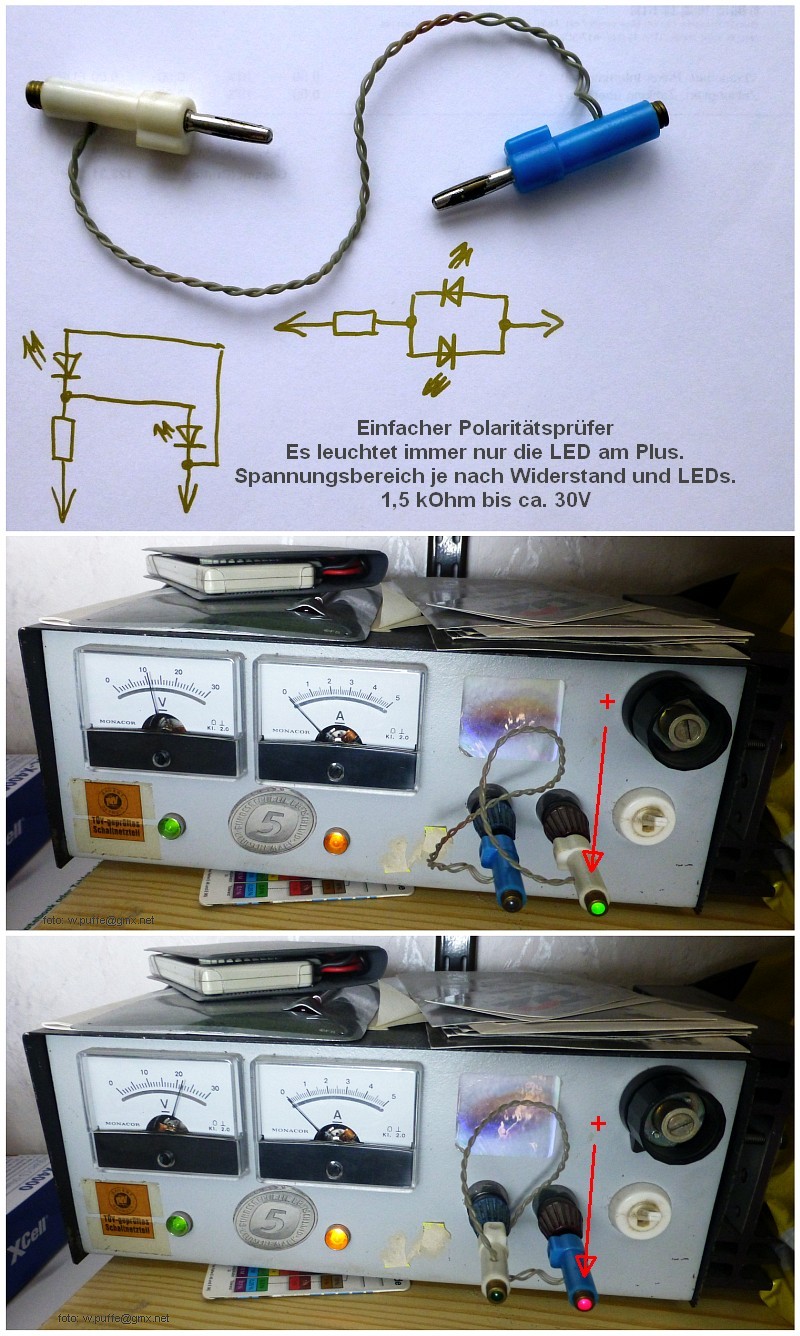

Sowas hatte ich, als LEDs gerade auf kamen, mal selber gebaut. :-)
2 LEDs antiparallel geschaltet und dann ein Widerstand in Reihe.
Das komplizierteste war, das Ganze so in zwei Bananenstecker zu
verteilen, dass in jedem Stecker mindestens eine LED vorhanden ist.
Und so siehts aus:
http://www.server-alpha.de/diverses/polaritaetspruefer.jpg
stefan
Jul 16, 2022, 6:28:10 AM7/16/22
to
jeder LED antiparallel eine Diode. Dann benötigt man nur einen Draht
zwischen den beiden Steckern.
Frank Müller
Jul 16, 2022, 8:15:55 AM7/16/22
to
"Ruediger" schrieb:
Mein Vater hat in so einen Fall meist zu einen Glas
Leitungswasser gegriffen und beide Drähte da
reingehalten, an einen Bilden sich dann mehr Bläschen
als am anderen, ich habe jetzt nur vergessen an
welchen...
Frank
Leitungswasser gegriffen und beide Drähte da
reingehalten, an einen Bilden sich dann mehr Bläschen
als am anderen, ich habe jetzt nur vergessen an
welchen...
Frank
Heinz Schmitz
Jul 17, 2022, 4:39:58 AM7/17/22
to
...
Anode Reaction:
2 H2O <--> O2 + 4H+ +4e-
Cathode Reaction
4H+ + 4e- --> 2H2
Das Gasvolumen ist proportional zur Zahl der Gas-Moleküle.
An der Kathode (-) entsteht das doppelte Gas-Volumen wie
an der Anode.
Ein Multimeter ist zur Polaritätserkennung aber besser geeignet :-).
Grüße,
H.
Frank Müller
Jul 17, 2022, 11:31:18 AM7/17/22
to
0 new messages
