Goldcap wo ist Plus?

1,100 views
Skip to first unread message

Klaus Siemer

unread,
Apr 9, 2011, 2:12:31 PM4/9/11
to
Hallo,
in meinem Rolladen-Gurthochzieher ist der Goldcap Speicherkondensator 5,5 V
0,1 F defekt. Ich habe einen Ersatz gekauft. Dummerweise habe ich den
defekten ausgebaut und mir nicht gemerkt wie er eingelötet war.Markiert ist
er mit einer Reihe aus Dreiecken die mit der Basis an einem Pol losgehen und
mit der Spitze an dem anderen Pol endet.
Es scheint als könne ich die Caps beliebig einbauen denke aber es gibt eine
Vorzugspolung. Ich vermute Basis ist plus und Spitze ist Minus.
Wer kennt sich aus?
Tia Klaus


Frank Buss

unread,
Apr 9, 2011, 2:21:45 PM4/9/11
to
Klaus Siemer wrote:

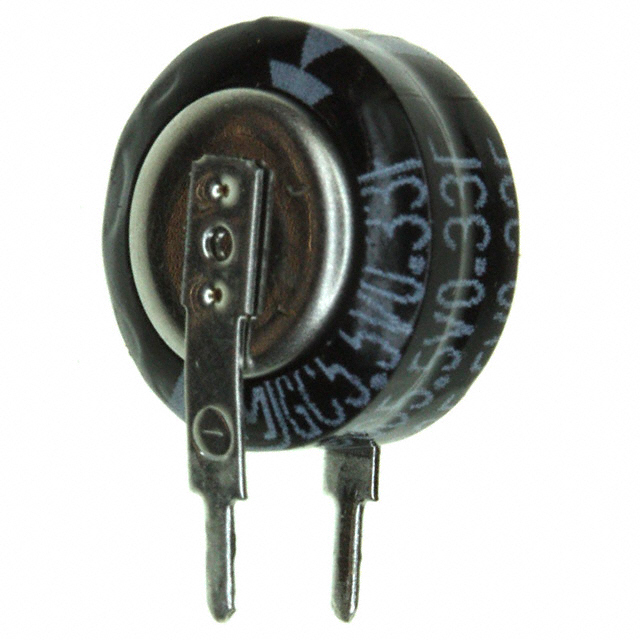

Da wo die Dreiecke hinzeigen ist Minus und der Pin ist auch mit einem
kleinen eingravierten Minus gekennzeichet:

http://media.digikey.com/photos/Panasonic%20Photos/EEC-S0HD334V.JPG

Ist wie bei anderen Elkos meist auch, bei Plus ein wenig schmaler:

http://media.digikey.com/pdf/Catalog%20Drawings/Capacitors/SDseries-dim2.jpg

Ich habe auch ein paar von den Teilen hier, werde es aber nicht
ausprobieren, die falsch zu polen. Könnte durchaus sowas bei passieren:

http://www.youtube.com/watch?v=brY-feD0630

--
Frank Buss, http://www.frank-buss.de
piano and more: http://www.youtube.com/user/frankbuss

MaWin

unread,
Apr 9, 2011, 4:39:06 PM4/9/11
to
"Frank Buss" <f...@frank-buss.de> schrieb im Newsbeitrag
news:inq841$121$1...@newsreader5.netcologne.de...

>> Es scheint als könne ich die Caps beliebig einbauen

Nein.

>> Ich vermute Basis ist plus und Spitze ist Minus. Wer kennt sich aus?
>
> Da wo die Dreiecke hinzeigen ist Minus und der Pin ist auch mit einem
> kleinen eingravierten Minus gekennzeichet:
>

Die
de.sci.electronics FAQ: http://dse-faq.elektronik-kompendium.de/
sagt dazu:

Bei Panasonic SD zeigt die Spitze der Dreiecke auf den Minuspol.
--
Manfred Winterhoff, reply-to invalid, use mawin at gmx dot net
homepage: http://freenet-homepage.de/mawin/
Read 'Art of Electronics' Horowitz/Hill before you ask.
Lese 'Hohe Schule der Elektronik 1+2' bevor du fragst.


Klaus Siemer

unread,
Apr 9, 2011, 4:45:28 PM4/9/11
to

"Frank Buss" <f...@frank-buss.de> schrieb

>> Es scheint als könne ich die Caps beliebig einbauen denke aber es gibt
>> eine
>> Vorzugspolung. Ich vermute Basis ist plus und Spitze ist Minus.
>> Wer kennt sich aus?
>
> Da wo die Dreiecke hinzeigen ist Minus und der Pin ist auch mit einem
> kleinen eingravierten Minus gekennzeichet:
>
> http://media.digikey.com/photos/Panasonic%20Photos/EEC-S0HD334V.JPG
>
> Ist wie bei anderen Elkos meist auch, bei Plus ein wenig schmaler:
>
> http://media.digikey.com/pdf/Catalog%20Drawings/Capacitors/SDseries-dim2.jpg
>
> Ich habe auch ein paar von den Teilen hier, werde es aber nicht
> ausprobieren, die falsch zu polen. Könnte durchaus sowas bei passieren:
>
> http://www.youtube.com/watch?v=brY-feD0630
>

Danke Frank,
hab das Minuszeichen mit der Lupe jetzt auch gefunden. Caps sind ja keine
Elkos. Sie sind wohl symetrisch aufgebaut und halten falsch gepolt die
Ladung über längere Zeit. Die Lebensdauer soll aber bei Falschpolung
eingeschränkt sein.
Gruß aus dem Rheinland
Klaus
