Öffnen von Trekstor SurfTab Xintron i7.0?
426 views
Skip to first unread message
Sebastian Suchanek
May 11, 2016, 11:50:18 AM5/11/16
to
Hallo NGs!
Ein Familienmitglied hat es leider geschafft, aus ihrem Android-Tablet
"Trekstor SurfTab Xintron i7.0" die USB-Buchse heraus zu reißen. Da das
Tablet einen fest eingebauten Akku hat, der nur über besagte USB-Buchse
geladen werden kann, ist das Tablet de facto im Moment ein Totalschaden.
Da ich im Netz keine entsprechenden Hinweise gefunden habe: Weiß hier
jemand zufällig, wie man das Ding zerstörungsfrei (oder zumindest
zerstörungsarm) auf bekommt? Verschraubungen sind IIRC[1] von außen
keine zu erkennen, es werden also wohl irgendwelche Clip-Verbindungen[2]
im Spiel sein.
Ob ich die Micro-USB-Buchse dann auch noch wirklich getauscht bekomme,
oder ob's z.B. auch die zugehörige Platine erwischt hat, ist nochmal
eine ganz andere Frage...
Tschüs,
Sebastian
PS: daca & dse, f'up2 dse
_____
[1] Ich bekomme das Tablet erst am Wochenende (wieder) in die Hand.
[2] Hoffe ich zumindest - irgendeine vollverklebte Sauerei wäre hier
natürlich extrem nachteilig.
Ein Familienmitglied hat es leider geschafft, aus ihrem Android-Tablet
"Trekstor SurfTab Xintron i7.0" die USB-Buchse heraus zu reißen. Da das
Tablet einen fest eingebauten Akku hat, der nur über besagte USB-Buchse
geladen werden kann, ist das Tablet de facto im Moment ein Totalschaden.
Da ich im Netz keine entsprechenden Hinweise gefunden habe: Weiß hier
jemand zufällig, wie man das Ding zerstörungsfrei (oder zumindest
zerstörungsarm) auf bekommt? Verschraubungen sind IIRC[1] von außen
keine zu erkennen, es werden also wohl irgendwelche Clip-Verbindungen[2]
im Spiel sein.
Ob ich die Micro-USB-Buchse dann auch noch wirklich getauscht bekomme,
oder ob's z.B. auch die zugehörige Platine erwischt hat, ist nochmal
eine ganz andere Frage...
Tschüs,
Sebastian
PS: daca & dse, f'up2 dse
_____
[1] Ich bekomme das Tablet erst am Wochenende (wieder) in die Hand.
[2] Hoffe ich zumindest - irgendeine vollverklebte Sauerei wäre hier
natürlich extrem nachteilig.
Hergen Lehmann
May 11, 2016, 3:15:03 PM5/11/16
to
Am 11.05.2016 um 17:48 schrieb Sebastian Suchanek:
> zerstörungsarm) auf bekommt? Verschraubungen sind IIRC[1] von außen
> keine zu erkennen, es werden also wohl irgendwelche Clip-Verbindungen[2]
> im Spiel sein.
Oft kommen zu den Clips leider noch Heißkleber oder doppelseitige
> zerstörungsarm) auf bekommt? Verschraubungen sind IIRC[1] von außen
> keine zu erkennen, es werden also wohl irgendwelche Clip-Verbindungen[2]
> im Spiel sein.
Klebebänder.
Die Rückseite kräftig erwärmen sollte dann helfen (natürlich nicht so
weit, das Kunststoff oder Elektronik Schaden nehmen, also unter 80Grad
bleiben).
Hergen
Edzard Egberts
May 12, 2016, 1:59:57 AM5/12/16
to
Sebastian Suchanek wrote:
> Da ich im Netz keine entsprechenden Hinweise gefunden habe:
Guck mal da, das sind die Experten:
> Da ich im Netz keine entsprechenden Hinweise gefunden habe:
https://de.ifixit.com/Guide
Jochen Seemann
May 12, 2016, 11:49:38 AM5/12/16
to
Am Wed, 11 May 2016 17:48:48 +0200 schrieb Sebastian Suchanek:
> Hallo NGs!
>
> Ein Familienmitglied hat es leider geschafft, aus ihrem Android-Tablet
> "Trekstor SurfTab Xintron i7.0" die USB-Buchse heraus zu reißen. Da das
> Tablet einen fest eingebauten Akku hat, der nur über besagte USB-Buchse
> geladen werden kann, ist das Tablet de facto im Moment ein Totalschaden.
>
> Da ich im Netz keine entsprechenden Hinweise gefunden habe: Weiß hier
> jemand zufällig, wie man das Ding zerstörungsfrei (oder zumindest
> zerstörungsarm) auf bekommt? Verschraubungen sind IIRC[1] von außen
> keine zu erkennen, es werden also wohl irgendwelche Clip-Verbindungen[2]
> im Spiel sein.
>
> Ob ich die Micro-USB-Buchse dann auch noch wirklich getauscht bekomme,
> oder ob's z.B. auch die zugehörige Platine erwischt hat, ist nochmal
> eine ganz andere Frage...
Die Dinger sind meist ohne Schrauben "zusammengeclipst" und sollten sich
> Hallo NGs!
>
> Ein Familienmitglied hat es leider geschafft, aus ihrem Android-Tablet
> "Trekstor SurfTab Xintron i7.0" die USB-Buchse heraus zu reißen. Da das
> Tablet einen fest eingebauten Akku hat, der nur über besagte USB-Buchse
> geladen werden kann, ist das Tablet de facto im Moment ein Totalschaden.
>
> Da ich im Netz keine entsprechenden Hinweise gefunden habe: Weiß hier
> jemand zufällig, wie man das Ding zerstörungsfrei (oder zumindest
> zerstörungsarm) auf bekommt? Verschraubungen sind IIRC[1] von außen
> keine zu erkennen, es werden also wohl irgendwelche Clip-Verbindungen[2]
> im Spiel sein.
>
> Ob ich die Micro-USB-Buchse dann auch noch wirklich getauscht bekomme,
> oder ob's z.B. auch die zugehörige Platine erwischt hat, ist nochmal
> eine ganz andere Frage...
mit dem passenden Werkzeug und mehr oder weniger Gefummel öffnen lassen.
Du kannst z.B. bei Youtube nach "Disassembly"-Videos suchen, wie etwa [1].
Je nachdem wie stark Buchse und Platine beschädigt sind, lässt sich die
nur USB-Buchse selbst - mit der passenden Lötkolbenspitze - tauschen. Für
das TrekStor SurfTab xintron i 10.1 finden sich in der Bucht Ersatzbuchsen
(wie sie in vielen Geräten verbaut sind).
[1]SurfTab ventos 10.1 disassembly repair Display infos - https://
www.youtube.com/watch?v=RpEUuDqipsQ
Sebastian Suchanek
May 12, 2016, 3:00:17 PM5/12/16
to
Am 12.05.2016 um 17:49 schrieb Jochen Seemann:
> Am Wed, 11 May 2016 17:48:48 +0200 schrieb Sebastian Suchanek:
>
>> Hallo NGs!
>>
>> Ein Familienmitglied hat es leider geschafft, aus ihrem Android-Tablet
>> "Trekstor SurfTab Xintron i7.0" die USB-Buchse heraus zu reißen. Da das
>> Tablet einen fest eingebauten Akku hat, der nur über besagte USB-Buchse
>> geladen werden kann, ist das Tablet de facto im Moment ein Totalschaden.
>>
>> Da ich im Netz keine entsprechenden Hinweise gefunden habe: Weiß hier
>> jemand zufällig, wie man das Ding zerstörungsfrei (oder zumindest
>> zerstörungsarm) auf bekommt? Verschraubungen sind IIRC[1] von außen
>> keine zu erkennen, es werden also wohl irgendwelche Clip-Verbindungen[2]
>> im Spiel sein.
>>
>> Ob ich die Micro-USB-Buchse dann auch noch wirklich getauscht bekomme,
>> oder ob's z.B. auch die zugehörige Platine erwischt hat, ist nochmal
>> eine ganz andere Frage...
>
> Die Dinger sind meist ohne Schrauben "zusammengeclipst" und sollten sich
> mit dem passenden Werkzeug und mehr oder weniger Gefummel öffnen lassen.
>
> Du kannst z.B. bei Youtube nach "Disassembly"-Videos suchen, wie etwa [1].
Das hatte ich schon gemacht, hatte aber nicht daran gedacht, nach einem
> Am Wed, 11 May 2016 17:48:48 +0200 schrieb Sebastian Suchanek:
>
>> Hallo NGs!
>>
>> Ein Familienmitglied hat es leider geschafft, aus ihrem Android-Tablet
>> "Trekstor SurfTab Xintron i7.0" die USB-Buchse heraus zu reißen. Da das
>> Tablet einen fest eingebauten Akku hat, der nur über besagte USB-Buchse
>> geladen werden kann, ist das Tablet de facto im Moment ein Totalschaden.
>>
>> Da ich im Netz keine entsprechenden Hinweise gefunden habe: Weiß hier
>> jemand zufällig, wie man das Ding zerstörungsfrei (oder zumindest
>> zerstörungsarm) auf bekommt? Verschraubungen sind IIRC[1] von außen
>> keine zu erkennen, es werden also wohl irgendwelche Clip-Verbindungen[2]
>> im Spiel sein.
>>
>> Ob ich die Micro-USB-Buchse dann auch noch wirklich getauscht bekomme,
>> oder ob's z.B. auch die zugehörige Platine erwischt hat, ist nochmal
>> eine ganz andere Frage...
>
> Die Dinger sind meist ohne Schrauben "zusammengeclipst" und sollten sich
> mit dem passenden Werkzeug und mehr oder weniger Gefummel öffnen lassen.
>
> Du kannst z.B. bei Youtube nach "Disassembly"-Videos suchen, wie etwa [1].
anderen Modell desselben Herstellers zu suchen. ;-)
Der Verdacht liegt ja durchaus nahe, dass die Gehäuse mechanisch ähnlich
aufgebaut sind...
> Je nachdem wie stark Buchse und Platine beschädigt sind, lässt sich die
> nur USB-Buchse selbst - mit der passenden Lötkolbenspitze - tauschen. Für
> das TrekStor SurfTab xintron i 10.1 finden sich in der Bucht Ersatzbuchsen
> (wie sie in vielen Geräten verbaut sind).
Ah, Danke für diesen Hinweis. Ich habe die Erfahrung gemacht, dass es
selbst bei vermeintlichen Standardbauteilen wie Buchsen oft subtile
Unterschiede (z.B. bei den mechanischen Befestigungsnasen), welche die
Suche nach einem passenden Ersatzteil anstrengend werden lassen kann.
Auch da kann man natürlich auf eine gewisse Gleichteilstrategie beim
Hersteller hoffen. :-)
Tschüs,
Sebastian
Ralph A. Schmid, dk5ras
May 13, 2016, 3:59:40 AM5/13/16
to
Sebastian Suchanek <sebastian...@gmx.de> wrote:
>Ah, Danke für diesen Hinweis. Ich habe die Erfahrung gemacht, dass es
>selbst bei vermeintlichen Standardbauteilen wie Buchsen oft subtile
>Unterschiede (z.B. bei den mechanischen Befestigungsnasen), welche die
>Suche nach einem passenden Ersatzteil anstrengend werden lassen kann.
Man nimmt halt was, das ungefähr paßt, und improvisiert ggf.
>Ah, Danke für diesen Hinweis. Ich habe die Erfahrung gemacht, dass es
>selbst bei vermeintlichen Standardbauteilen wie Buchsen oft subtile
>Unterschiede (z.B. bei den mechanischen Befestigungsnasen), welche die
>Suche nach einem passenden Ersatzteil anstrengend werden lassen kann.
Hab sowas schon paarmal gemacht, für Kollegen und auch für mich
selber. Selbst bei abgerissenen Leiterbahnen, solange man irgendwie
noch an die Anschlüsse rankommt, Buchse auflöten oder/und aufkleben,
und die Verdrahtung mit 50µ-CuLack unter'm Stereomikroskop, kriegt man
prima hin.
Wie bei dem Urlaub in .uk, ich nehme ein SDR mit, nur die Platine in
der Antistatiktüte, bissl kleiner als Europaformat, will am ersten
Abend im ersten Hotel das Spektrum scannen, USB3-Kabel ist etwas
steif, Platine fällt vom Nachttischchen, ich bin stolz darauf, sie
noch aufgefangen zu haben - aber das Kabel hatte sich nicht
ausgesteckt, sondern die Buchse von der Platine gerupft *gnarf* Das
wurde dann eben nach Rückkehr auch so eine Aktion wie oben
beschrieben, der zwei-Komponenten-Kleber ist transparent, da kann man
meinen Pfusch noch schön sehen, aber hält bombig.
In diesem ersten Hotel haben wir in Edinburgh quasi in einer LTE-Zelle
gewohnt, da war noch tolles Netz, aber weiter draußen in
Schottland...frag nicht. Mobilfunk-Steinzeit. Da merkt man erst, wie
gut es uns diesbezüglich in Deutschland geht.
-ras
--
Ralph A. Schmid
http://www.schmid.xxx/ http://www.db0fue.de/
http://www.bclog.de/ http://www.kabuliyan.de/
Sebastian Suchanek
May 15, 2016, 6:09:15 AM5/15/16
to
Sebastian Suchanek macht die Ingrid:
> [...]
Der erste Schritt wäre getan... ;-)
Da durch den Sturz des Tablets, der das Herausbrechen der USB-
Buchse verursacht hat, auch eine Ecke des Gehäuses "aufgeplatzt"
war, war das mechanische Öffnen des Gehäuses angenehm einfach,
da ich direkt einen Ansatzpunkt hatte.

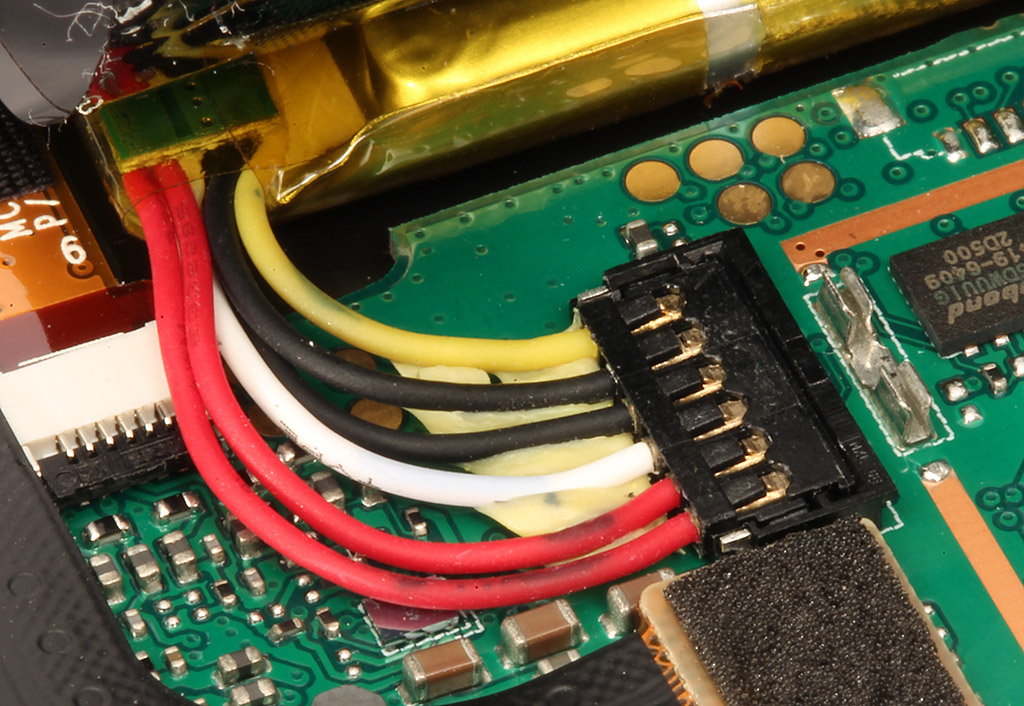

Da das Gehäuse nun offen ist, bin als nächstes am Stecker des
Akkus hängen geblieben:
http://suchanek.de/temp/Akku-Stecker_Trekstor.jpg (259kB)
Da ich - hoffentlich nachvollziehbarerweise - weder die
betreffende Steckverbindung zerstören noch den LiIon-Akku
kurzschließen möchte ;-), frage ich lieber sicherheitshalber
vorher hier nochmal nach: Weiß jemand, wie man diese Art von
Platinensteckverbinder korrekt trennt? (In den diversen
"Disassembly"-Videos, die ich mir angesehen habe, scheint man
den Stecker nach oben - also von der Platinenfläche weg - heben
zu müssen. Ist das richtig?)
TIA,
Sebastian
--
Ich WEISS was ich tue ;-)
Und wenns mal wieder Knallt, weiss ich auch genau, warum ich
mich in den Hintern treten sollte ;-)
[Michael Buchholz in d.s.e]
> [...]
> Da ich im Netz keine entsprechenden Hinweise gefunden habe:
> Weiß hier jemand zufällig, wie man das Ding zerstörungsfrei
> (oder zumindest zerstörungsarm) auf bekommt?
> [...]
> Weiß hier jemand zufällig, wie man das Ding zerstörungsfrei
> (oder zumindest zerstörungsarm) auf bekommt?
Der erste Schritt wäre getan... ;-)
Da durch den Sturz des Tablets, der das Herausbrechen der USB-
Buchse verursacht hat, auch eine Ecke des Gehäuses "aufgeplatzt"
war, war das mechanische Öffnen des Gehäuses angenehm einfach,
da ich direkt einen Ansatzpunkt hatte.
Da das Gehäuse nun offen ist, bin als nächstes am Stecker des
Akkus hängen geblieben:
http://suchanek.de/temp/Akku-Stecker_Trekstor.jpg (259kB)
Da ich - hoffentlich nachvollziehbarerweise - weder die
betreffende Steckverbindung zerstören noch den LiIon-Akku
kurzschließen möchte ;-), frage ich lieber sicherheitshalber
vorher hier nochmal nach: Weiß jemand, wie man diese Art von
Platinensteckverbinder korrekt trennt? (In den diversen
"Disassembly"-Videos, die ich mir angesehen habe, scheint man
den Stecker nach oben - also von der Platinenfläche weg - heben
zu müssen. Ist das richtig?)
TIA,
Sebastian
--
Ich WEISS was ich tue ;-)
Und wenns mal wieder Knallt, weiss ich auch genau, warum ich
mich in den Hintern treten sollte ;-)
[Michael Buchholz in d.s.e]
Christian Zietz
May 15, 2016, 9:46:58 AM5/15/16
to
Sebastian Suchanek schrieb:
> http://suchanek.de/temp/Akku-Stecker_Trekstor.jpg (259kB)
>
> Da ich - hoffentlich nachvollziehbarerweise - weder die
> betreffende Steckverbindung zerstören noch den LiIon-Akku
> kurzschließen möchte ;-), frage ich lieber sicherheitshalber
> vorher hier nochmal nach: Weiß jemand, wie man diese Art von
> Platinensteckverbinder korrekt trennt? (In den diversen
> "Disassembly"-Videos, die ich mir angesehen habe, scheint man
> den Stecker nach oben - also von der Platinenfläche weg - heben
> zu müssen. Ist das richtig?)
Für mich sieht das sehr wie solch ein Steckverbinder aus:
<http://gradconnect.gradconn.com/wp-content/uploads/2015/10/1.2mm-Wire-to-Board-72dpi.jpg>,
den man -- wie im Bild sichtbar -- tatsächlich nach oben zieht, um ihn
zu trennen. Der Stecker hat Rastnasen, Du musst also die Seiten der
Buchse vorsichtig beiseite drücken, um die Verriegelung zu lösen.
Christian
--
Christian Zietz - CHZ-Soft - czietz (at) gmx.net
WWW: http://www.chzsoft.de/
PGP/GnuPG-Key-ID: 0x52CB97F66DA025CA / 0x6DA025CA
> http://suchanek.de/temp/Akku-Stecker_Trekstor.jpg (259kB)
>
> Da ich - hoffentlich nachvollziehbarerweise - weder die
> betreffende Steckverbindung zerstören noch den LiIon-Akku
> kurzschließen möchte ;-), frage ich lieber sicherheitshalber
> vorher hier nochmal nach: Weiß jemand, wie man diese Art von
> Platinensteckverbinder korrekt trennt? (In den diversen
> "Disassembly"-Videos, die ich mir angesehen habe, scheint man
> den Stecker nach oben - also von der Platinenfläche weg - heben
> zu müssen. Ist das richtig?)
<http://gradconnect.gradconn.com/wp-content/uploads/2015/10/1.2mm-Wire-to-Board-72dpi.jpg>,
den man -- wie im Bild sichtbar -- tatsächlich nach oben zieht, um ihn
zu trennen. Der Stecker hat Rastnasen, Du musst also die Seiten der
Buchse vorsichtig beiseite drücken, um die Verriegelung zu lösen.
Christian
--
Christian Zietz - CHZ-Soft - czietz (at) gmx.net
WWW: http://www.chzsoft.de/
PGP/GnuPG-Key-ID: 0x52CB97F66DA025CA / 0x6DA025CA
Sebastian Suchanek
May 26, 2016, 3:36:32 PM5/26/16
to
Thus spoke Sebastian Suchanek:
> Ein Familienmitglied hat es leider geschafft, aus ihrem
> Android-Tablet "Trekstor SurfTab Xintron i7.0" die
> USB-Buchse heraus zu reißen. Da das Tablet einen fest
> eingebauten Akku hat, der nur über besagte USB-Buchse
> geladen werden kann, ist das Tablet de facto im Moment ein
> Totalschaden.
> [...]
Heute habe ich mich an die Reparatur gemacht, augenscheinlich
erfolgreich.
Damit die Eingangsfrage auch für andere beantwortet ist, habe
ich Reparatur mal in Worte und reichlich Bilder gefasst:
http://hirnfasching.de/2016/05/26/reparatur-trekstor-surftab-xintron-i7-0/
BTW, falls jemand weiß, wie sich die im Tablet vorgefundenen
Steckverbindertypen jeweils offiziell schimpfen, wäre ich für
entsprechende Hinweise dankbar. :-)
Tschüs,
> Ein Familienmitglied hat es leider geschafft, aus ihrem
> Android-Tablet "Trekstor SurfTab Xintron i7.0" die
> USB-Buchse heraus zu reißen. Da das Tablet einen fest
> eingebauten Akku hat, der nur über besagte USB-Buchse
> geladen werden kann, ist das Tablet de facto im Moment ein
> Totalschaden.
Heute habe ich mich an die Reparatur gemacht, augenscheinlich
erfolgreich.
Damit die Eingangsfrage auch für andere beantwortet ist, habe
ich Reparatur mal in Worte und reichlich Bilder gefasst:
http://hirnfasching.de/2016/05/26/reparatur-trekstor-surftab-xintron-i7-0/
BTW, falls jemand weiß, wie sich die im Tablet vorgefundenen
Steckverbindertypen jeweils offiziell schimpfen, wäre ich für
entsprechende Hinweise dankbar. :-)
Tschüs,
bama...@gmail.com
Feb 17, 2017, 5:12:14 PM2/17/17
to
0 new messages
