Plexiglas Rohr halbieren

1,092 views
Skip to first unread message

Christian Lotze

unread,
Nov 28, 2011, 4:22:16 AM11/28/11
to
Hallo zusammen,
habt ihr eine Idee, wie ich mit einfachen Mitteln ein Plexiglasrohr (ca.
50mm Durchmesser) der Länge nach halbieren kann (min 1m, besser auf 2m
Länge)?
Vorhanden wäre u.a. Stichsäge, Handkreissäge mit Schiene, einfache
Tischkreissäge. Das erscheint mir aber nicht richtig zielführend.

Hintergrund: für eine Selbstbau-Lampe brauche ich ein halbes Rohr, um
die LED-Stripes halbwegs abzudecken, d.h. die Oberfläche des Rohres
sollte nicht allzusehr beim Bearbeiten leiden.

Danke für eure Tipps,
Gruß, Christian

Peter Kern

unread,
Nov 28, 2011, 4:32:38 AM11/28/11
to
Am 28.11.2011 10:22, schrieb Christian Lotze:
> Hallo zusammen,
> habt ihr eine Idee, wie ich mit einfachen Mitteln ein Plexiglasrohr (ca.
> 50mm Durchmesser) der Länge nach halbieren kann (min 1m, besser auf 2m
> Länge)?
> Vorhanden wäre u.a. Stichsäge, Handkreissäge mit Schiene, einfache
> Tischkreissäge. Das erscheint mir aber nicht richtig zielführend.

Mir auch nicht.
Such Dir regional einen Händler, der sowas fertig anbietet oder
zumindest eine kleine Fertigungsanlage hat.

In Berlin z.B. Reli Kunstoffe.

Peter


MaWin

unread,
Nov 28, 2011, 6:03:18 AM11/28/11
to
"Christian Lotze" <chris...@arcor.de> schrieb im Newsbeitrag
news:4ed352c7$0$6629$9b4e...@newsspool2.arcor-online.net...

> Vorhanden wäre u.a. Stichsäge, Handkreissäge mit Schiene, einfache
> Tischkreissäge. Das erscheint mir aber nicht richtig zielführend.

Plexiglas schmilzt bei zu hoher Drehzahl.
Daher sind Elektrowerkzeuge eher ungeeignet.
Reduzierte Drehzahl, superscharf und Wasserkühlung wäre nötig.
Aber Plexiglas ist weich und problemlos spanabhebend zu bearbeiten.
Sei nicht so faul, trenne es also in Handarbeit.
Das einzige Problem dabei ist die Führung.
Daher würde ich eine Führung bauen, z.B. eine Rinne in die das Rohr
genau zur Hälfte eintaucht, so daß man es mit einer neuen scharfen Säge
an der Oberkante dieser Rinne geführt durchsägen kann.
Oder man klebt auf beiden Seiten je 2 Streifen aus Metall auf das Rohr,
an denen man entlangsägt.
Als Säge eignet sich z.B. ein Fuchsschwanz.
Den kannst du per Hand kaum so schnell bewegen,
daß das Blatt zu heiss wird.
--
Manfred Winterhoff, reply-to invalid, use mawin at gmx dot net

Ulf Pr¡mus

unread,
Nov 28, 2011, 6:16:46 AM11/28/11
to
Am 28.11.2011 10:22, schrieb Christian Lotze:
> Hallo zusammen,
> habt ihr eine Idee, wie ich mit einfachen Mitteln ein Plexiglasrohr (ca.
> 50mm Durchmesser) der Länge nach halbieren kann (min 1m, besser auf 2m
> Länge)?
> ...
> Gruß, Christian

Ich hab's mit der Stichsäge gemacht, kopfüber eingespannt, langsam
laufen lassen, Sägeblatt so gekürzt, dass es nicht an der gegenüber
liegenden Wand des Rohres anstösst. Rohr mit Malerkrepp beklebt und
Sägelinien markiert. Rohr freihändig an Strich entlang gesägt, erst mal
nur einmal durch die Wandung.
(Eventuell würde ein Parallelanschlag helfen, wenn dadurch die Stichsäge
nicht verläuft. Habe ich aber nicht ausprobiert.)
Danach 2. Schnitt, wieder am Rohr entlang. Dann beide Sägekannten einer
Rohrhälfte am Bandschleifer (auch kopfüber eingespannt und langsam
laufen lassen, 180er Band) geglättet.
Sieht nicht aus wie fertig gekauft aber schon ok.
Statt Bandschleifer könnte man sicher auch das Schleifpapier auf den
Tisch kleben und das halbe Rohr darüberziehen und -schieben.

Gruß Ulf

Horst Peiker

unread,
Nov 28, 2011, 6:26:19 AM11/28/11
to
Am 28.11.2011 12:03, schrieb MaWin:
> "Christian Lotze" <chris...@arcor.de> schrieb im Newsbeitrag
> news:4ed352c7$0$6629$9b4e...@newsspool2.arcor-online.net...
>
>> Vorhanden wäre u.a. Stichsäge, Handkreissäge mit Schiene, einfache
>> Tischkreissäge. Das erscheint mir aber nicht richtig zielführend.
>
> Plexiglas schmilzt bei zu hoher Drehzahl.
> Daher sind Elektrowerkzeuge eher ungeeignet.
> Reduzierte Drehzahl, superscharf und Wasserkühlung wäre nötig.
> Aber Plexiglas ist weich und problemlos spanabhebend zu bearbeiten.
> Sei nicht so faul, trenne es also in Handarbeit.
> Das einzige Problem dabei ist die Führung.
> Daher würde ich eine Führung bauen, z.B. eine Rinne in die das Rohr
> genau zur Hälfte eintaucht, so daß man es mit einer neuen scharfen Säge
> an der Oberkante dieser Rinne geführt durchsägen kann.
Ich nehme immer eine Gärungslade :-)
> Oder man klebt auf beiden Seiten je 2 Streifen aus Metall auf das Rohr,
> an denen man entlangsägt.
Nun ja :-(
> Als Säge eignet sich z.B. ein Fuchsschwanz.
> Den kannst du per Hand kaum so schnell bewegen,
> daß das Blatt zu heiss wird.
Du vielleicht nicht.
ciao Horst

Michael Limburg

unread,
Nov 28, 2011, 6:35:52 AM11/28/11
to
Ulf Pr¡mus wrote:

> Ich hab's mit der Stichsäge gemacht, kopfüber eingespannt, langsam
> laufen lassen, Sägeblatt so gekürzt, dass es nicht an der gegenüber
> liegenden Wand des Rohres anstösst. Rohr mit Malerkrepp beklebt und
> Sägelinien markiert. Rohr freihändig an Strich entlang gesägt, erst
> mal nur einmal durch die Wandung.

Zusätzlich sei noch auf
http://www.plexiglas.de/product/plexiglas/de/ueber/faq/Pages/bearbeiten.aspx
verwiesen.

Michael

Ulf Pr¡mus

unread,
Nov 28, 2011, 6:36:46 AM11/28/11
to
Nachtrag:
Auf das Abkleben mit Malerkrepp habe ich verzichtet, aber nachträglich
erschien es mir als gute Idee um das Rohr vor Kratzern zu schützen.
Aber natürlich kann man dann die Stichsäge nicht kopfüber einspannen,
sonst sieht man ja den Strich nicht mehr...

Gruß Ulf

Christian Lotze

unread,
Nov 28, 2011, 6:54:03 AM11/28/11
to
Am 28.11.2011 12:36, schrieb Ulf Pr¡mus:
[...]
>> Ich hab's mit der Stichsäge gemacht, kopfüber eingespannt, langsam
>> laufen lassen, Sägeblatt so gekürzt, dass es nicht an der gegenüber
>> liegenden Wand des Rohres anstösst. Rohr mit Malerkrepp beklebt und
>> Sägelinien markiert. Rohr freihändig an Strich entlang gesägt, erst mal
>> nur einmal durch die Wandung.

Das ist wahrscheinlich der beste Ansatz, Danke für den Denkanstoß!

>> (Eventuell würde ein Parallelanschlag helfen, wenn dadurch die Stichsäge
>> nicht verläuft. Habe ich aber nicht ausprobiert.)
>> Danach 2. Schnitt, wieder am Rohr entlang. Dann beide Sägekannten einer
>> Rohrhälfte am Bandschleifer (auch kopfüber eingespannt und langsam
>> laufen lassen, 180er Band) geglättet.
>> Sieht nicht aus wie fertig gekauft aber schon ok.
Das nachträgliche Schleifen hatte ich auch schon angedacht.

Danke für Deine Tips!
[...]


> Gruß Ulf

Gruß, Christian

Wolfhard Reimringer

unread,
Nov 28, 2011, 6:45:40 AM11/28/11
to
Am 28.11.2011 10:22, schrieb Christian Lotze:
> Hallo zusammen,
> habt ihr eine Idee, wie ich mit einfachen Mitteln ein Plexiglasrohr (ca.
> 50mm Durchmesser) der Länge nach halbieren kann (min 1m, besser auf 2m
> Länge)?
> Vorhanden wäre u.a. Stichsäge, Handkreissäge mit Schiene, einfache
> Tischkreissäge. Das erscheint mir aber nicht richtig zielführend.

Warum nicht? Ich würde da am ehesten zur Tischkreissäge greifen. Rohre
oder Stangen zu halbieren ist immer ein bisschen fummelig, zumal die
Schnittfläche sich ja auch nicht entlang des Rohres verdrehen darf.

Erste Voraussetzung für die von mir bevorzugte Vorgehensweise ist die
Möglichkeit, Nuten mit der Säge zu schneiden. Das heißt, der Spaltkeil
darf nicht über die Blattoberkante herausstehen. Falls doch, musst Du
die Handkreissäge nehmen.

(Bitte NIEMALS!!! den Spaltkeil oder die Blatthaube an der
Tischkreissäge entfernen! Ja, ich weiß, dass es entsprechende
Anleitungen, auch in Büchern gibt. Ja, ich habe das auch schon gemacht.
Und ja, ich hatte meist mehr Glück als Verstand. Aber nein, lass das...)

Grundidee ist es, eine Halterung zu machen, in der Du das Rohr
einspannen/setzen/legen kannst. Langes, gerades Brett, Klötze mit
50-mm-Löchern dran, das Ganze so, das alles parallel und gerade ist.
Dann das Rohr mit nem gut ablösbaren Band (Gaffatape o. ä.) seitlich in
den Löchern sichern, damit die Hälften nicht sofort rausfallen, wenn das
Rohr durch ist. Dann entweder die Konstruktion auf der Tischkreissäge
oder mit der Handkreissäge von einer Seite aus einige Millimeter über
das Rohr hinaus durchschneiden, so dass die Klötze zwar nun einseitig
geschlitzt sind, das Rohr aber noch halten.

Mit der Handkreissäge muss das Brett breit genug sein, um noch eine
Führungsleiste für die Säge aufzunehmen.

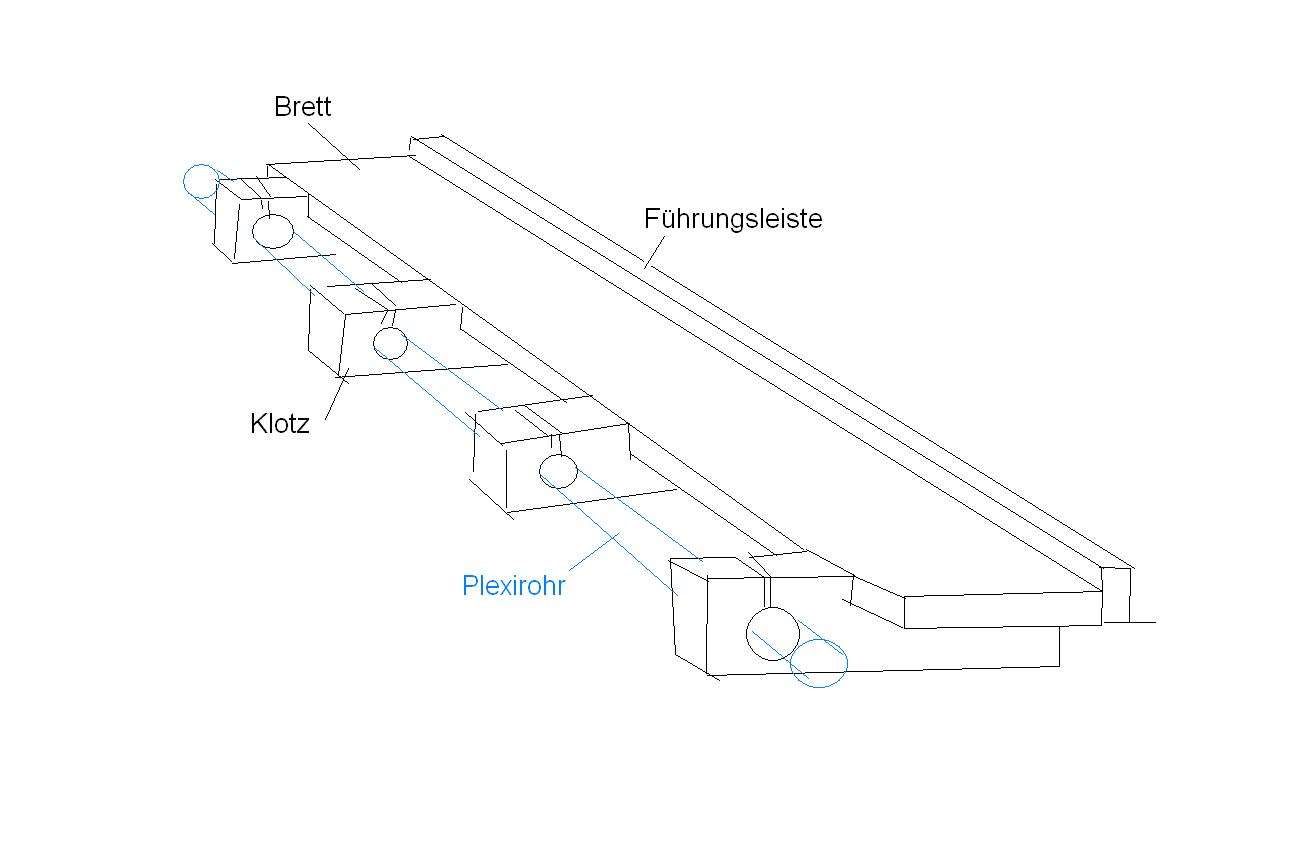

Das Ganze liest sich jetzt völlig undurchschaubar, ich habe deshalb eine
kleine Skizze zusammengekloppt (sorry für die Verwendung von Paint...),
die gibts hier:

http://reimringer.com/files/rohrhalbierungseinrichtung.JPG

> Hintergrund: für eine Selbstbau-Lampe brauche ich ein halbes Rohr, um
> die LED-Stripes halbwegs abzudecken, d.h. die Oberfläche des Rohres
> sollte nicht allzusehr beim Bearbeiten leiden.

Es gibt natürlich auch fertige Abdeckungen für so etwas:
http://www.led-dealer.de/Diffuse-Abdeckung-ca-120-passend-zum-edge-line-Alu-Profil

W.




Christian Lotze

unread,
Nov 28, 2011, 7:14:33 AM11/28/11
to
Am 28.11.2011 12:45, schrieb Wolfhard Reimringer:
[...]
> Das Ganze liest sich jetzt völlig undurchschaubar, ich habe deshalb eine
> kleine Skizze zusammengekloppt (sorry für die Verwendung von Paint...),
> die gibts hier:
>
> http://reimringer.com/files/rohrhalbierungseinrichtung.JPG

Sieht aufwendig aus, aber funktionell!

>> Hintergrund: für eine Selbstbau-Lampe brauche ich ein halbes Rohr, um
>> die LED-Stripes halbwegs abzudecken, d.h. die Oberfläche des Rohres
>> sollte nicht allzusehr beim Bearbeiten leiden.
>
> Es gibt natürlich auch fertige Abdeckungen für so etwas:
> http://www.led-dealer.de/Diffuse-Abdeckung-ca-120-passend-zum-edge-line-Alu-Profil

Nicht ganz passend, für das, was ich vor habe, aber danke! Den Shop
kannte ich noch nicht.

>
> W.
>

Gruß, Christian

Wolfhard Reimringer

unread,
Nov 28, 2011, 7:39:07 AM11/28/11
to
Am 28.11.2011 13:14, schrieb Christian Lotze:
>> http://reimringer.com/files/rohrhalbierungseinrichtung.JPG
>
> Sieht aufwendig aus, aber funktionell!

Weniger aufwendig gehts mit Rohren und Stᅵben, die man nicht auf der
ganzen Lᅵnge braucht. Da kann man ein kleines Brett drunterschrauben,
das ᅵber den Sᅵgetisch (oder eine Sᅵgetischverlᅵngerung) gleitet und so
die Lage der Schnittebene bestimmt. Das Rohr an sich wird vom normalen
Parallelanschlag gefᅵhrt. Das Ende mit den Befestigungslᅵchern zum
Schluss abschneiden und fertig.

Das geht natᅵrlich nicht, wenn aus einem 2 m langen Rohr zwei 2 m lange
Abdeckungen entstehen sollen.

Wolfhard

Message has been deleted

Christian Lotze

unread,
Nov 28, 2011, 10:08:52 AM11/28/11
to
Am 28.11.2011 13:39, schrieb Wolfhard Reimringer:
> Am 28.11.2011 13:14, schrieb Christian Lotze:
>>> http://reimringer.com/files/rohrhalbierungseinrichtung.JPG
>>
>> Sieht aufwendig aus, aber funktionell!
>
> Weniger aufwendig gehts mit Rohren und Stäben, die man nicht auf der
> ganzen Länge braucht. Da kann man ein kleines Brett drunterschrauben,
> das über den Sägetisch (oder eine Sägetischverlängerung) gleitet und so
> die Lage der Schnittebene bestimmt. Das Rohr an sich wird vom normalen
> Parallelanschlag geführt. Das Ende mit den Befestigungslöchern zum
> Schluss abschneiden und fertig.

Hey, das ist bisher die Beste Idee!

>
> Das geht natürlich nicht, wenn aus einem 2 m langen Rohr zwei 2 m lange
> Abdeckungen entstehen sollen.

Daran soll es nicht scheitern, die genaue Länge bestimme immernoch ich ;-)

> Wolfhard
>
Danke und Gruß, Christian

Bernd Nebendahl

unread,
Nov 28, 2011, 10:09:15 AM11/28/11
to
Am 2011-11-28 12:36, schrieb Ulf Pr¡mus:
> Am 28.11.2011 12:16, schrieb Ulf Pr¡mus:
>> Am 28.11.2011 10:22, schrieb Christian Lotze:
>> > Hallo zusammen,
>> > habt ihr eine Idee, wie ich mit einfachen Mitteln ein Plexiglasrohr
>> (ca.
>> > 50mm Durchmesser) der Länge nach halbieren kann (min 1m, besser auf 2m
>> > Länge)?
>> > ...
>> > Gruß, Christian
>>
>> Ich hab's mit der Stichsäge gemacht, kopfüber eingespannt, langsam
>> laufen lassen, Sägeblatt so gekürzt, dass es nicht an der gegenüber
>> liegenden Wand des Rohres anstösst. Rohr mit Malerkrepp beklebt und
>> Sägelinien markiert.
>
> Nachtrag:
> Auf das Abkleben mit Malerkrepp habe ich verzichtet, aber nachträglich
> erschien es mir als gute Idee um das Rohr vor Kratzern zu schützen.
> Aber natürlich kann man dann die Stichsäge nicht kopfüber einspannen,
> sonst sieht man ja den Strich nicht mehr...

Doch, wenn man den Strich vor dem Abkleben draufmacht.

Bernd

Olaf Kaluza

unread,
Nov 28, 2011, 10:01:35 AM11/28/11
to
MaWin <m...@private.net> wrote:

>Daher sind Elektrowerkzeuge eher ungeeignet.
>Reduzierte Drehzahl, superscharf und Wasserkühlung wäre nötig.

Ich meiner Firma wird Plexiglas ganz einfach mit einer Kreissaege mit
groben Hartmetallsaegeblatt gesaegt. Da schmilzt nichts wenn man es
richtig macht.

Olaf

Horst Peiker

unread,
Nov 28, 2011, 11:19:40 AM11/28/11
to
Am 28.11.2011 14:18, schrieb Martin Τrautmann:
> On Mon, 28 Nov 2011 12:26:19 +0100, Horst Peiker wrote:
>>> genau zur Hälfte eintaucht, so daß man es mit einer neuen scharfen Säge
>>> an der Oberkante dieser Rinne geführt durchsägen kann.
>> Ich nehme immer eine Gärungslade :-)
>
> Hm, auch 'ne Idee. Hast du genmutierte Hefepilze, die statt auf Zucker
> auf Methacrylsäuremethylester losgehen?
>
> SCNR,
> Martin
Danke und Entschuldigung......Schreibfehler
ciao Horst
Message has been deleted

Peter Lauster

unread,
Dec 2, 2011, 5:43:55 AM12/2/11
to
>> Schluss abschneiden und fertig.
>
> Hey, das ist bisher die Beste Idee!
>


Na dann, Lonzo, hau rein

sewat...@googlemail.com

unread,
Jan 21, 2014, 1:13:04 PM1/21/14
to
Message has been deleted

Bernhard Wohlgemuth

unread,
Jan 22, 2014, 1:48:07 AM1/22/14
to
Martin Gerdes schrieb:

> Doppelt hilft, wer schnell hilft.

...mal ganz davon abgesehen, dass es damals AFAIR darum ging, das Rohr
*längs* zu halbieren, wofür die genannte Apparatur wenig hilfreich wäre.

SCNR B.
0 new messages
