Motor von elektrischem Rasenmäher ausbauen

470 views
Skip to first unread message

Gerd Kluger

unread,
May 3, 2016, 9:20:01 AM5/3/16
to
Hallo,

hat von Euch schon mal jemand den Motor eines
elektrischen Rasenmähers ausgebaut? Ich scheitere
gerade am Messerflansch, der den losgeschraubten Motor
daran hindert, aus dem Gehäuse gezogen zu werden.

Der Mäher ist ein Teil aus dem Raiffeisenmarkt, ähnlich
wie die in folgendem Prospekt auf Seite 8, müßte ein C430
sein, aber im Plastik, nicht Stahlgehäuse:
https://www.google.de/url?sa=t&rct=j&q=&esrc=s&source=web&cd=11&ved=0ahUKEwiupuXe9r3MAhVIkSwKHdjBBFEQFghIMAo&url=http%3A%2F%2Fwww.zg-raiffeisen.de%2Ffileadmin%2FBereiche%2FMaerkte%2FRM_Downloads_Dokumente%2FRM_Prospekte_2014%2FRM_Prospekt_02-2014.pdf&usg=AFQjCNEdyMhJ89uFE8Zgi_By6FkRtJa--Q&cad=rja

Der Flansch ist gleichzeitig das Lüfterrad und ich habe keine
Ahnung, wie man das runterbekommt? Abzieher? Da das Ding aber
versenkt eingebaut ist, hat man nirgends einen Angriffspunkt.

Grüße
Gerd



Gerd Kluger

unread,
May 3, 2016, 11:00:02 AM5/3/16
to
Ingrid meint gerade, dass hier eine Abbildung des entsprechenden
Flansches ist:
http://www.baumert-service.de/Messerhalter/Messerhalter-Mimir-Castel-Garden--Bingo--Bravo--Kiwi--Panda--K350--K390-22465602.html?XTCsid=534892099d249a62bf2a25279c97fbb9

Also, wie kriegt man das Teil von der Welle runter?

Grüße
Gerd

Gerd Kluger

unread,
May 3, 2016, 11:10:02 AM5/3/16
to

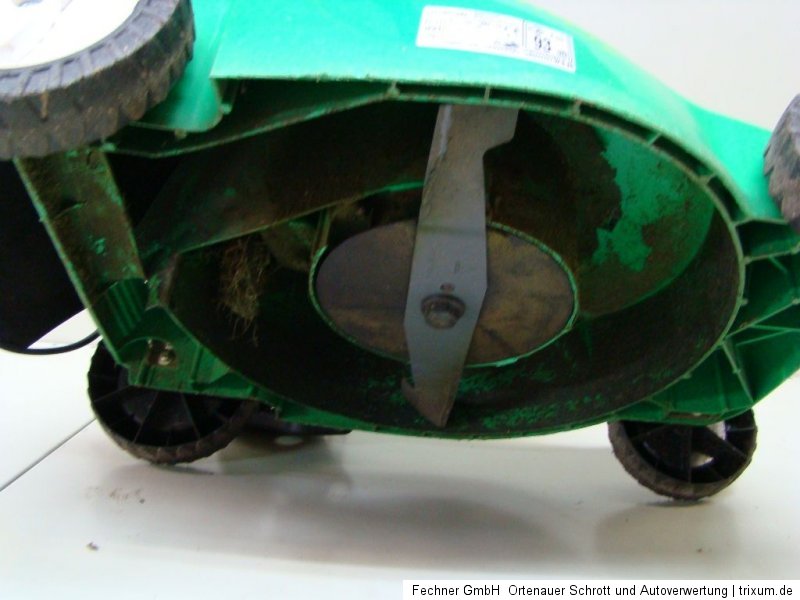

Ich hoffe ja nicht, dass das beim Selbstgespräch bleibt, aber hier
ist auch noch ein Bild von der Unterseite, aus dem ersichtlich
ist, dass man da mit nem Abzieher nicht weiter kommt:
http://cdn03.trixum.de/upload2/112000/111935/4/4d8ffb4bff86fdb047b1a12b747d990e0.jpg

Grüße
Gerd

Harald Klotz

unread,
May 3, 2016, 11:39:36 AM5/3/16
to
Gerd Kluger schrieb:

> Der Flansch ist gleichzeitig das Lüfterrad und ich habe keine
> Ahnung, wie man das runterbekommt? Abzieher? Da das Ding aber
> versenkt eingebaut ist, hat man nirgends einen Angriffspunkt.

Möglicherweise ist ein zerstörungsfreies lösen nicht vorgesehen.
Evtl. geht es mit einem Hebel, der seitlich eingeführt wird, er müsste
eine Gabelform haben, evtl. auch so gestaltet, dass er duch
einschlagen das Lüfterrad abhebelt.
Warm machen könnte helfen, Heißluft die nicht so heiß ist, dass der
Kunststoff schmilzt.

Grüße Harald

Jürgen Exner

unread,
May 3, 2016, 11:46:38 AM5/3/16
to
Gerd Kluger <gerd....@yahoo.de> wrote:
>Am 03.05.2016 um 16:54 schrieb Gerd Kluger:
>> Am 03.05.2016 um 15:10 schrieb Gerd Kluger:
>>> hat von Euch schon mal jemand den Motor eines
>>> elektrischen Rasenmähers ausgebaut?
>[...] hier
>ist auch noch ein Bild von der Unterseite, aus dem ersichtlich
>ist, dass man da mit nem Abzieher nicht weiter kommt:
>http://cdn03.trixum.de/upload2/112000/111935/4/4d8ffb4bff86fdb047b1a12b747d990e0.jpg

Messer und ggf. Motorwelle blockieren, dann Halteschraube in Messermitte
rausschrauben. Vorsicht, koennte je nach Drehrichtung des Motors
Linksgewinde sein.

jue

Gerd Kluger

unread,
May 3, 2016, 12:00:02 PM5/3/16
to
Es geht nicht um das Ausbauen des Messers sondern des Messerträgers.
Ich habe mittlerweile auch ne passende Explosionszeichnung gefunden:
https://www.google.de/url?sa=t&rct=j&q=&esrc=s&source=web&cd=23&ved=0ahUKEwjYnOXGlr7MAhVLJsAKHZ94A0U4FBAWCC4wAg&url=http%3A%2F%2Fwww.wmv-dresden.de%2Fdocuments%2FGGP%2520-%2520GlobalGardenProducts%2FLawnMowers%2FPetrol%2FPush%2520Models%2F2001%2Fwbh_2001.pdf&usg=AFQjCNHI6lBiH7fMCModR9bLqC9ofIfr4w&cad=rja

Grüße
Gerd

Gerd Kluger

unread,
May 3, 2016, 12:00:02 PM5/3/16
to
Danke Harald, ich habe mittlerweile eine Explosionszeichnung gefunden
(siehe meine Antwort an Jürgen). Was mich wundert ist, dass ich da
gar kein weiteres Lager finde. Das Problem ist nämlich, dass der Motor
sehr schwergängig ist. Manchmal dreht er leicht, dann läuft er auch an,
manchmal bleibt er aber hängen und brummt nur. Der Kondensator ist aber
ok. Ich hatte angenommen, dass da noch irgendwo ein Lager ist, das
vielleicht defekt ist.

Grüße
Gerd

Jürgen Exner

unread,
May 3, 2016, 12:13:41 PM5/3/16
to
Gerd Kluger <gerd....@yahoo.de> wrote:
>Am 03.05.2016 um 17:46 schrieb J?rgen Exner:
>> Gerd Kluger <gerd....@yahoo.de> wrote:
>>> Am 03.05.2016 um 16:54 schrieb Gerd Kluger:
>>>> Am 03.05.2016 um 15:10 schrieb Gerd Kluger:
>>>>> hat von Euch schon mal jemand den Motor eines
>>>>> elektrischen Rasenmähers ausgebaut?
>>> [...] hier
>>> ist auch noch ein Bild von der Unterseite, aus dem ersichtlich
>>> ist, dass man da mit nem Abzieher nicht weiter kommt:
>>> http://cdn03.trixum.de/upload2/112000/111935/4/4d8ffb4bff86fdb047b1a12b747d990e0.jpg
>>
>> Messer und ggf. Motorwelle blockieren, dann Halteschraube in Messermitte
>> rausschrauben. Vorsicht, koennte je nach Drehrichtung des Motors
>> Linksgewinde sein.
>
>Es geht nicht um das Ausbauen des Messers sondern des Messerträgers.

Messertraeger? Das Messer sitzt doch direkt auf der Motorwelle oder
nicht?.

Und Ausbau des Messers ist auf jeden Fall der erste Schritt. Soweit ich
mich an den Maeher meines Vaters erinnere (ist schon ein paar Jahrzehnte
her) kommen einem dann die weiteren Teile mehr oder weniger
entgegengefallen.

>Ich habe mittlerweile auch ne passende Explosionszeichnung gefunden:
>https://www.google.de/url?sa=t&rct=j&q=&esrc=s&source=web&cd=23&ved=0ahUKEwjYnOXGlr7MAhVLJsAKHZ94A0U4FBAWCC4wAg&url=http%3A%2F%2Fwww.wmv-dresden.de%2Fdocuments%2FGGP%2520-%2520GlobalGardenProducts%2FLawnMowers%2FPetrol%2FPush%2520Models%2F2001%2Fwbh_2001.pdf&usg=AFQjCNHI6lBiH7fMCModR9bLqC9ofIfr4w&cad=rja

Ein 180-seitiges PDF ist leider nicht sehr hilifreich, vor allem wenn
beim klicken auf einen Eintrag im Inhaltsverzeichnis nur ein
Page Not Found
Reason: File "53.pdf" was not found (2)!
kommt.

jue

Gerd Kluger

unread,
May 3, 2016, 12:40:01 PM5/3/16
to
Am 03.05.2016 um 18:13 schrieb J�rgen Exner:
> Gerd Kluger <gerd....@yahoo.de> wrote:
>> Am 03.05.2016 um 17:46 schrieb J?rgen Exner:
>>> Gerd Kluger <gerd....@yahoo.de> wrote:
>>>> Am 03.05.2016 um 16:54 schrieb Gerd Kluger:
>>>>> Am 03.05.2016 um 15:10 schrieb Gerd Kluger:
>>>>>> hat von Euch schon mal jemand den Motor eines
>>>>>> elektrischen Rasenmähers ausgebaut?
>>>> [...] hier
>>>> ist auch noch ein Bild von der Unterseite, aus dem ersichtlich
>>>> ist, dass man da mit nem Abzieher nicht weiter kommt:
>>>> http://cdn03.trixum.de/upload2/112000/111935/4/4d8ffb4bff86fdb047b1a12b747d990e0.jpg
>>>
>>> Messer und ggf. Motorwelle blockieren, dann Halteschraube in Messermitte
>>> rausschrauben. Vorsicht, koennte je nach Drehrichtung des Motors
>>> Linksgewinde sein.
>>
>> Es geht nicht um das Ausbauen des Messers sondern des Messerträgers.
>
> Messertraeger? Das Messer sitzt doch direkt auf der Motorwelle oder
> nicht?.

Nein, das Messer sitzt auf einem Flansch, der gleichzeitig Lüfter
ist und dieser ist auf der Motorwelle.

> Und Ausbau des Messers ist auf jeden Fall der erste Schritt. Soweit ich
> mich an den Maeher meines Vaters erinnere (ist schon ein paar Jahrzehnte
> her) kommen einem dann die weiteren Teile mehr oder weniger
> entgegengefallen.

Hier ist es halt nicht so. Das Messer ist schon unten, das ist kein Thema.

>> Ich habe mittlerweile auch ne passende Explosionszeichnung gefunden:
>> https://www.google.de/url?sa=t&rct=j&q=&esrc=s&source=web&cd=23&ved=0ahUKEwjYnOXGlr7MAhVLJsAKHZ94A0U4FBAWCC4wAg&url=http%3A%2F%2Fwww.wmv-dresden.de%2Fdocuments%2FGGP%2520-%2520GlobalGardenProducts%2FLawnMowers%2FPetrol%2FPush%2520Models%2F2001%2Fwbh_2001.pdf&usg=AFQjCNHI6lBiH7fMCModR9bLqC9ofIfr4w&cad=rja
>
> Ein 180-seitiges PDF ist leider nicht sehr hilifreich, vor allem wenn
> beim klicken auf einen Eintrag im Inhaltsverzeichnis nur ein
> Page Not Found
> Reason: File "53.pdf" was not found (2)!
> kommt.

Sorry, ich habe garnicht gesehen, dass das so groß ist. Schau einfach
auf Seite 12, die sind alle ähnlich aufgebaut.

Grüße
Gerd

Dieter Wiedmann

unread,
May 3, 2016, 1:11:27 PM5/3/16
to
Am 03.05.2016 15:10, schrieb Gerd Kluger:

> Der Flansch ist gleichzeitig das Lüfterrad und ich habe keine
> Ahnung, wie man das runterbekommt? Abzieher? Da das Ding aber
> versenkt eingebaut ist, hat man nirgends einen Angriffspunkt.

Trenngabel



Gruß Dieter

Gerd Kluger

unread,
May 3, 2016, 1:40:01 PM5/3/16
to
Wegen den Luftführungen kommst Du da mit der Trenngabel
gar nicht rein:
http://www.baumert-service.de/Messerhalter/Messerhalter-Mimir-Castel-Garden--Bingo--Bravo--Kiwi--Panda--K350--K390-22465602.html?XTCsid=534892099d249a62bf2a25279c97fbb9
Ok, aber wenn das Prinzip Gewalt heißt, wird man schon irgendeinen
Weg finden. Ich meine, die Alternative heißt ja sonst sowieso Tonne.

Gruß
Gerd

Harald Klotz

unread,
May 3, 2016, 1:54:41 PM5/3/16
to
Dieter Wiedmann schrieb:
Das war der Begriff nach dem ich in meiner Antwort verzeifelt gesucht
habe.

Grüße Harald

Dieter Wiedmann

unread,
May 3, 2016, 2:13:08 PM5/3/16
to
Am 03.05.2016 19:31, schrieb Gerd Kluger:

> Wegen den Luftführungen kommst Du da mit der Trenngabel
> gar nicht rein:

Kann ich mir zwar nicht vorstellen, aber wenn dem so ist, dann ist das
Lüfterrad eben ein Einwegteil.


Gruß Dieter

Marcel Mueller

unread,
May 3, 2016, 4:56:52 PM5/3/16
to
On 03.05.16 17.59, Gerd Kluger wrote:
> Danke Harald, ich habe mittlerweile eine Explosionszeichnung gefunden
> (siehe meine Antwort an Jürgen). Was mich wundert ist, dass ich da
> gar kein weiteres Lager finde. Das Problem ist nämlich, dass der Motor
> sehr schwergängig ist. Manchmal dreht er leicht, dann läuft er auch an,
> manchmal bleibt er aber hängen und brummt nur.

Jubelelektronik halt.
Üblicherweise sitzt der Motor aber nicht direkt auf der Achse, sondern
hat noch eine Übersetzung dazwischen. Da kann es auch hängen.

> Der Kondensator ist aber
> ok. Ich hatte angenommen, dass da noch irgendwo ein Lager ist, das
> vielleicht defekt ist.

Die Annahme ist vernünftig. Aber ob das weiter hilft ist eine andere Frage.
Der Kram verdreckt. Der Kram wird zu heiß. Das Lager frisst. So in der
Reihenfolge in etwa.


Marcel

Juergen

unread,
May 4, 2016, 5:14:39 AM5/4/16
to
Am Tue, 3 May 2016 17:59:19 +0200 schrieb Gerd Kluger

>Was mich wundert ist, dass ich da
>gar kein weiteres Lager finde. Das Problem ist nämlich, dass der Motor
>sehr schwergängig ist. Manchmal dreht er leicht, dann läuft er auch an,
>manchmal bleibt er aber hängen und brummt nur. Der Kondensator ist aber
>ok. Ich hatte angenommen, dass da noch irgendwo ein Lager ist, das
>vielleicht defekt ist.

Wenn ein Lager kaputt ist, befindet es sich vermutlich im Motor. Ist bei
Benzinrasenmähern nicht anders - außerhalb das Motors gibt es da keine
Lager zu tauschen.

cu.
Juergen

--
\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\
\ Freie Bits für freie Buerger \
\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\

RL

unread,
May 4, 2016, 5:18:56 AM5/4/16
to
>>> Der Flansch ist gleichzeitig das Lüfterrad und ich habe keine
>>> Ahnung, wie man das runterbekommt? Abzieher? Da das Ding aber
>>> versenkt eingebaut ist, hat man nirgends einen Angriffspunkt.
-----
-----
> Ok, aber wenn das Prinzip Gewalt heißt, wird man schon irgendeinen
> Weg finden. Ich meine, die Alternative heißt ja sonst sowieso Tonne.

Was ich mir vorstellen könnte:

- Alle Motorbefestigungen lösen so daß Motor/Lüfterrad/Messer beweglich
werden

- Passenden "Durchschläger" (z.B. Nuss aus Ratschenkasten) auf die
Motorwelle setzen und mit beherzten Hammerschlägen Motorwelle durch
dieses vertrackte Lüfterrad treiben.

- Aufpassen, daß der Motor nicht 'runterfällt / Kabel abreißen etc.

Wäre eine Alternative zur nicht funktionierenden Trenngabel.

Viel Erfolg

Rolf

Andreas Bockelmann

unread,
May 4, 2016, 5:54:25 AM5/4/16
to
Marcel Mueller schrieb:

> Jubelelektronik halt.
> Üblicherweise sitzt der Motor aber nicht direkt auf der Achse, sondern
> hat noch eine Übersetzung dazwischen.

Send pix!

Im Ernst: Alle mir bekannten elektrischen Rasenmäher haben
"Direktantrieb" Was sollte da ein Getriebe? Der Asynchronmotor dreht mit
3000U/min minus Schlupf, also netto ca. 2800 U/min. das ist ungefähr die
Größenordnung, in der auch bauähnliche Benzinmäher drehen.
(Der gute, alte Briggs&Stratton Seintenventiler, z.B.)



--
Mit freundlichen Grüßen
Andreas Bockelmann
F/V +49-3221-1143516

Marcel Mueller

unread,
May 4, 2016, 6:37:19 PM5/4/16
to
On 04.05.16 11.49, Andreas Bockelmann wrote:
> Marcel Mueller schrieb:
>
>> Jubelelektronik halt.
>> Üblicherweise sitzt der Motor aber nicht direkt auf der Achse, sondern
>> hat noch eine Übersetzung dazwischen.
>
> Send pix!

Der ist längst im E-Schrott. Was will ich mit einem kaputten
Plastikbomber daheim? Das Lager war so heiß geworden, dass das ganze
Plastik angeschmolzen und krumm war.

> Im Ernst: Alle mir bekannten elektrischen Rasenmäher haben
> "Direktantrieb" Was sollte da ein Getriebe? Der Asynchronmotor dreht mit
> 3000U/min minus Schlupf, also netto ca. 2800 U/min. das ist ungefähr die
> Größenordnung, in der auch bauähnliche Benzinmäher drehen.

In unserem alten war ein Riemen drin. Das Rad am Motor war deutlich kleiner.
Den neuen hatte ich noch nicht so weit auseinander, könnte aber so auf
den ersten Blick ähnlich konstruiert sein.


Marcel
0 new messages
