FONTE DO CP300

[Dr. Micro]

Olá amigos.

Alguem sabe se consigo uma fonte do CP300.

Ou pelo menos alguém sabe a alimentação dele e o esquema da pinagem do conector?

[Clemar Folly]

Olá, nao sei se já conseguiu mas peguei essa imagem aqui no próprio grupo:

--
Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.
Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+un...@googlegroups.com.
Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/ac0d9b10-2ac3-46f7-82b9-d6f0695bde34n%40googlegroups.com.

[Brancorp2000]

Tendo o conector,  pelo jeito,  da pra usar uma fonte de PC. Certo pessoal?

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/CAGght3w4-6%2BA9-xyZ5N8mjg8PJ10X3Dyx8p1PsCJZskS-nMg7w%40mail.gmail.com.

[Clemar Folly]

Pode usar uma fonte de PC, até mesmo as PicoPSU.

Outra alternativa é essa dica do Tabajara:

http://www.tabalabs.com.br/msx/fsa1_fonteinterna/index.htm

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/CAGe_jRa3od43AV_VCc6OGT8B7o1b5D0CDB0yDD-8qN7iAkNgBQ%40mail.gmail.com.

[Walter Nunes]

Circuitos de fonte +12 -12 volts a partir de fontes +5 Vcc são bem simples e até nem achei PCB na página apontada.

Recomendo ver os circuitos multiplicadores a capacitor+diodo a partir do multivibrador CA555 e seguido a reguladores a zener 12V/1W .

Um EXCELENTE tutorial (ligar tradutor) aqui

https://www.electronics-tutorials.ws/waveforms/555-circuits-part-2.html

Aí nem precisa novo transformador ou estripar trilhas nenhumas.

A ver, o que "torra" as DRAM é ligar o +Vcc antes dos sinais bias (negativo), esta observação consta no manual das 4116 e similares.

Ou seja, para aumentar vida útil recomenda-se temporizar em uns segundos o regulador +5V para só alimentar Vcc depois de estabilizados os outros ramos.

MARUJO.

Na segunda-feira, 31 de julho de 2023, Clemar Folly <clem...@gmail.com> escreveu:

Pode usar uma fonte de PC, até mesmo as PicoPSU.

Outra alternativa é essa dica do Tabajara:

http://www.tabalabs.com.br/msx/fsa1_fonteinterna/index.htm

On Mon, Jul 31, 2023 at 12:41 PM Brancorp2000 <branco...@gmail.com> wrote:

Tendo o conector,  pelo jeito,  da pra usar uma fonte de PC. Certo pessoal?

Em seg., 31 de jul. de 2023 11:23, Clemar Folly <clem...@gmail.com> escreveu:

Olá, nao sei se já conseguiu mas peguei essa imagem aqui no próprio grupo:

On Sat, Jul 29, 2023 at 9:34 PM Dr. Micro <cmtea...@gmail.com> wrote:

Olá amigos.

Alguem sabe se consigo uma fonte do CP300.

Ou pelo menos alguém sabe a alimentação dele e o esquema da pinagem do conector?

--
Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+unsubscribe@googlegroups.com.

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/ac0d9b10-2ac3-46f7-82b9-d6f0695bde34n%40googlegroups.com.

--
Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+unsubscribe@googlegroups.com.

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/CAGght3w4-6%2BA9-xyZ5N8mjg8PJ10X3Dyx8p1PsCJZskS-nMg7w%40mail.gmail.com.

--
Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+unsubscribe@googlegroups.com.

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/CAGe_jRa3od43AV_VCc6OGT8B7o1b5D0CDB0yDD-8qN7iAkNgBQ%40mail.gmail.com.

--

Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+unsubscribe@googlegroups.com.
Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/CAGght3zP4O8mrhb%3Dp_OTHTW8vLm4QNhjQY18BgQVq5bz2u5a-g%40mail.gmail.com.

[David Felix]

Que circuito utilizar para  temporizar em uns segundos o regulador +5V para só alimentar Vcc depois de estabilizados os outros ramos  ?

Abs

David

Em quarta-feira, 2 de agosto de 2023 às 10:28:43 UTC-3, opco...@gmail.com escreveu:

Circuitos de fonte +12 -12 volts a partir de fontes +5 Vcc são bem simples e até nem achei PCB na página apontada.

Recomendo ver os circuitos multiplicadores a capacitor+diodo a partir do multivibrador CA555 e seguido a reguladores a zener 12V/1W .

Um EXCELENTE tutorial (ligar tradutor) aqui

https://www.electronics-tutorials.ws/waveforms/555-circuits-part-2.html

Aí nem precisa novo transformador ou estripar trilhas nenhumas.

A ver, o que "torra" as DRAM é ligar o +Vcc antes dos sinais bias (negativo), esta observação consta no manual das 4116 e similares.

Ou seja, para aumentar vida útil recomenda-se temporizar em uns segundos o regulador +5V para só alimentar Vcc depois de estabilizados os outros ramos.

MARUJO.

Na segunda-feira, 31 de julho de 2023, Clemar Folly <clem...@gmail.com> escreveu:

Pode usar uma fonte de PC, até mesmo as PicoPSU.

Outra alternativa é essa dica do Tabajara:

http://www.tabalabs.com.br/msx/fsa1_fonteinterna/index.htm

On Mon, Jul 31, 2023 at 12:41 PM Brancorp2000 <branco...@gmail.com> wrote:

Tendo o conector,  pelo jeito,  da pra usar uma fonte de PC. Certo pessoal?

Em seg., 31 de jul. de 2023 11:23, Clemar Folly <clem...@gmail.com> escreveu:

Olá, nao sei se já conseguiu mas peguei essa imagem aqui no próprio grupo:

On Sat, Jul 29, 2023 at 9:34 PM Dr. Micro <cmtea...@gmail.com> wrote:

Olá amigos.

Alguem sabe se consigo uma fonte do CP300.

Ou pelo menos alguém sabe a alimentação dele e o esquema da pinagem do conector?

--
Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+un...@googlegroups.com.

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/ac0d9b10-2ac3-46f7-82b9-d6f0695bde34n%40googlegroups.com.

--
Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+un...@googlegroups.com.

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/CAGght3w4-6%2BA9-xyZ5N8mjg8PJ10X3Dyx8p1PsCJZskS-nMg7w%40mail.gmail.com.

--
Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+un...@googlegroups.com.

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/CAGe_jRa3od43AV_VCc6OGT8B7o1b5D0CDB0yDD-8qN7iAkNgBQ%40mail.gmail.com.

--

Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+un...@googlegroups.com.

[Alexandre Souza]

Na pratica, nao ha a MENOR necessidade. Se quiser me contradizer, me mostre a temporizacao de, por exemplo, a fonte do apple II que usa pelo menos 24 memorias 4116 e nao queimam...

Enviado do meu Tele-Movel

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/2ad1ff59-d758-42f2-9b70-e67480b2c0ddn%40googlegroups.com.

[Walter Nunes]

Em fonte linear de +5V um monoestável disparado via zener basta, libera polarização da base do regulador TIP41 ou 3055 (típicos).

O técnico precisará ver o esquemático (ou no mínimo a foto) da que vais usar e tu explica que precisas todas tensões estáveis..

Nas ATX ou SMPS, necessitam de truque pra simular consumo "shunt" e depois um mosfet pra entregar +Vcc monitorando as outras raias. E daí faz o reset.

É isso. Sem os dois bias teu CP300 (ou até um expert) detona as DRAM antigas. Não dá pra usar mesma dica ou "receita" dum Panasonic projetado uns dez anos depois.

Minha opinião:

Quem coleciona peças sabe que existem "verdadeiras bombas" a se evitar, é testar antes por algumas horas, ainda que venham em caixa bonita.

MARUJO.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+unsubscribe@googlegroups.com.

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/ac0d9b10-2ac3-46f7-82b9-d6f0695bde34n%40googlegroups.com.

--
Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+unsubscribe@googlegroups.com.

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/CAGght3w4-6%2BA9-xyZ5N8mjg8PJ10X3Dyx8p1PsCJZskS-nMg7w%40mail.gmail.com.

--
Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+unsubscribe@googlegroups.com.

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/CAGe_jRa3od43AV_VCc6OGT8B7o1b5D0CDB0yDD-8qN7iAkNgBQ%40mail.gmail.com.

--

Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+unsubscribe@googlegroups.com.

Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/CAGght3zP4O8mrhb%3Dp_OTHTW8vLm4QNhjQY18BgQVq5bz2u5a-g%40mail.gmail.com.

--

Você recebeu essa mensagem porque está inscrito no grupo "CP500" dos Grupos do Google.

Para cancelar inscrição nesse grupo e parar de receber e-mails dele, envie um e-mail para cp-500+unsubscribe@googlegroups.com.
Para ver essa discussão na Web, acesse https://groups.google.com/d/msgid/cp-500/2ad1ff59-d758-42f2-9b70-e67480b2c0ddn%40googlegroups.com.

[Walter Nunes]

Não tou contradizendo você nem o seu telemóvel. De fato, pra contradizer deviamos estar no mesmo assunto CP300.

A fonte dos Apple é radicalmente diferente.

MARUJO.

[Alexandre Souza]

(repetindo o post sem as imagens agregadas)

Ok, estavamos falando de memorias 4116 e a necessidade do sequenciamento
da alimentação. Mas como voce quer achar uma forma de justificar sua
afirmacao, vamos no assunto CP300 entao.

A fonte do CP300 é uma fonte simplerrima a transformador. A tensao
negativa e gerada por um mero 7912

Eu tive o trabalho de fotografar a fonte do CP300 por dentro, o 7912 que
gera o -12 e ainda parei meu trabalho pra pendurar o scope nas fontes de
5 e -12 volts, pra mostrar pra voce que nao apenas a fonte do CP300 gera
o +5 e o +12 *SIMULTANEAMENTE*, como ele existe e funciona ha uns 40
anos sem queimar 4116 todo dia.

Os links das fotos estao aqui...Contra fatos, nao ha argumentos, né? =)

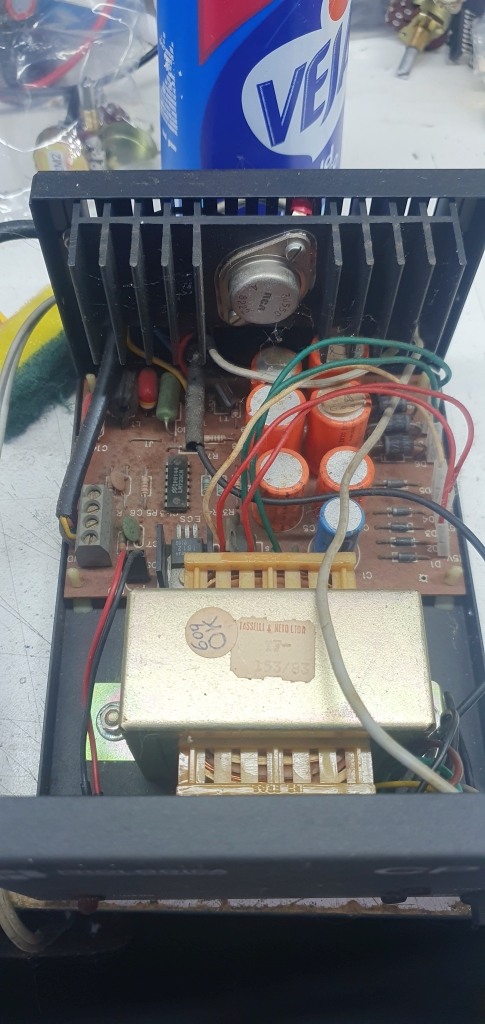

http://tabalabs.com.br/blog/cp300/cp300-1.jpg - fonte por dentro

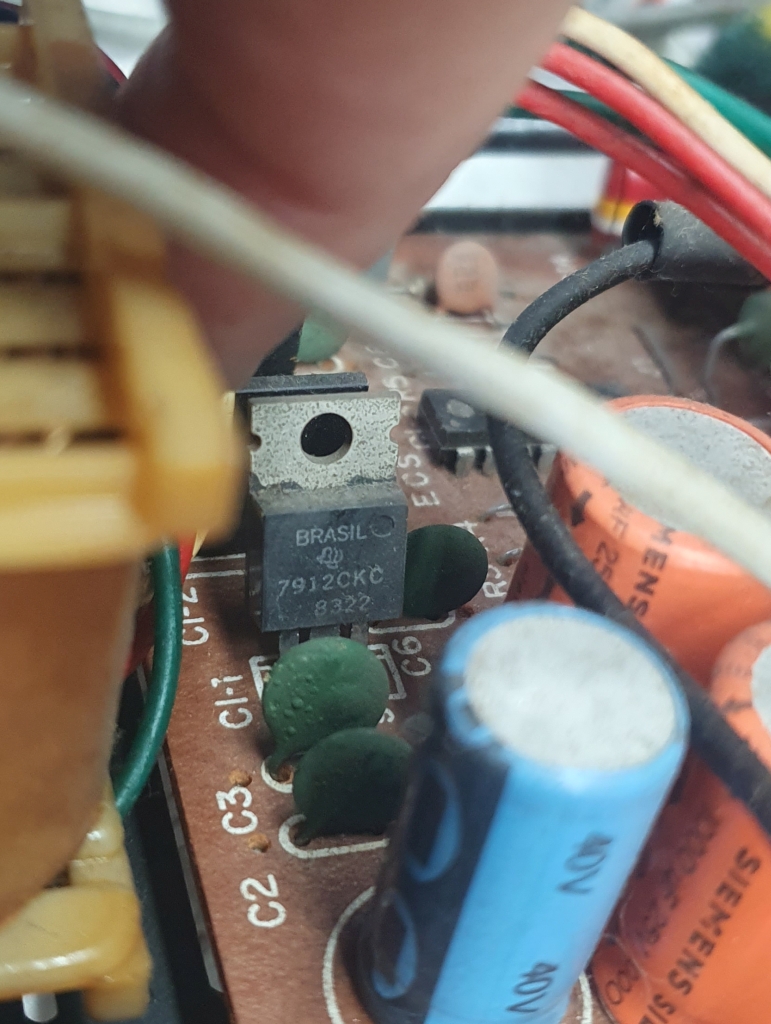

http://tabalabs.com.br/blog/cp300/cp300-2.jpg - 7912 que gera o -12

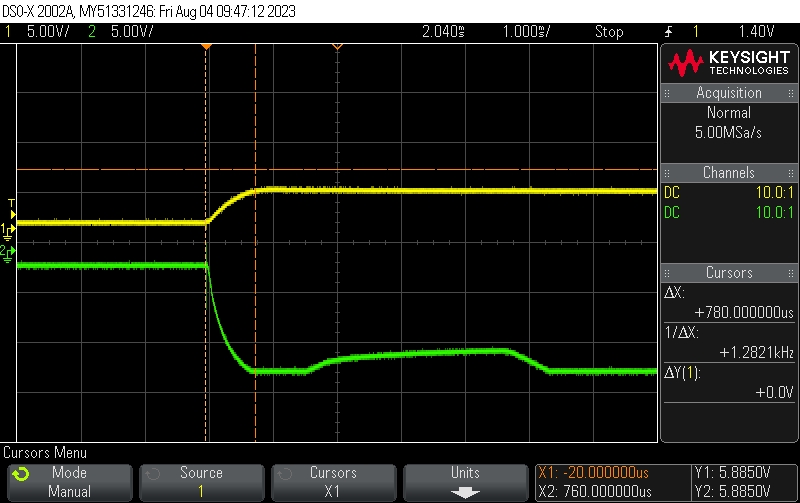

http://tabalabs.com.br/blog/cp300/cp300-3.jpg - +5 (amarelo) e -12 (verde)
