Изменение положения катушки

[Сергей]

Здравствуйте! Задача следующая - есть катушка над плоской металлической поверхностью, в которой соответственно наводятся вихревые токи. Работаю по стандартному , слегка модифицированному учебному примеру coil eddy currents. Можно ли как-нибудь реализовать параметрический анализ, параметром в котором будет являться зазор, то есть, грубо говоря, будет изменяться расстояние от катушки до самой поверхности? Заранее спасибо.

[Pavel Dergachev]

Добрый день!

Да это легко реализовать:

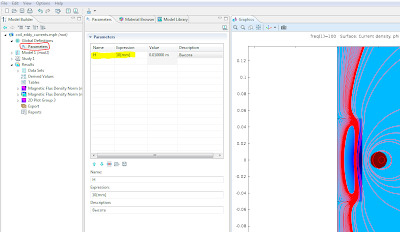

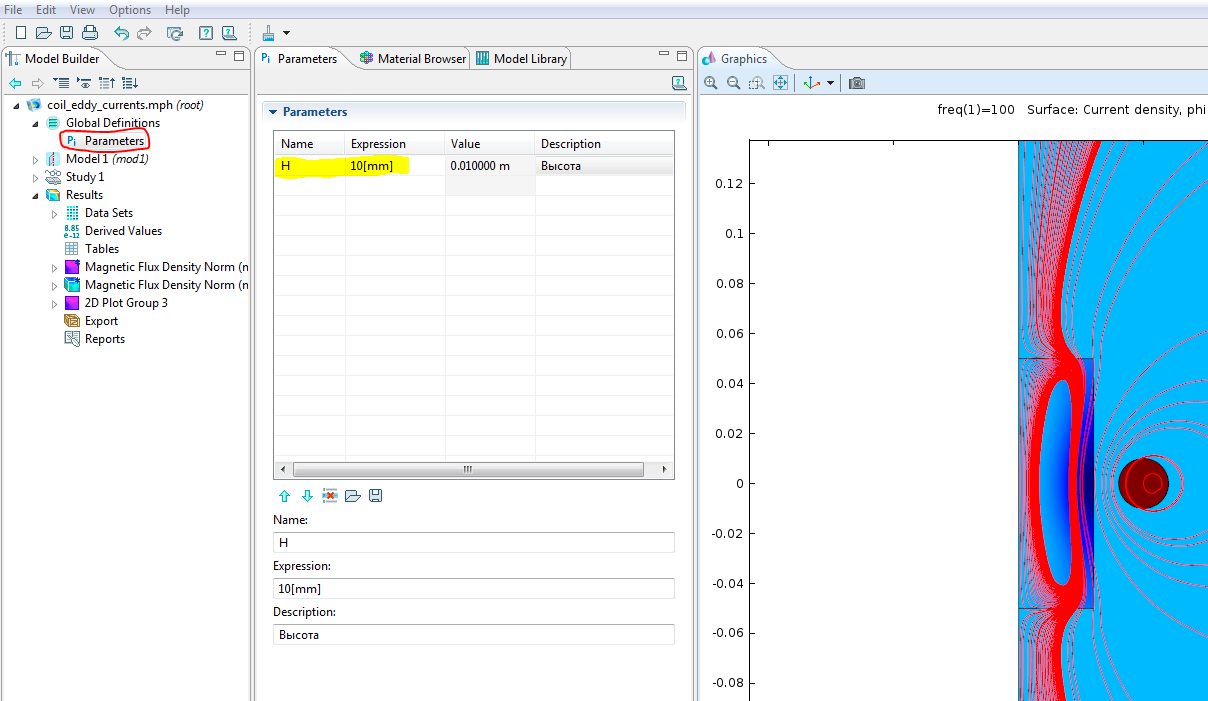

1. Требуется добавить параметр отвечающий за высоту в Parameters:

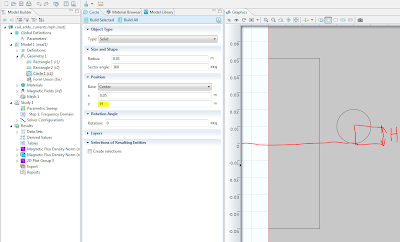

2. В геометрии при описании катушки использовать введенный параметр:

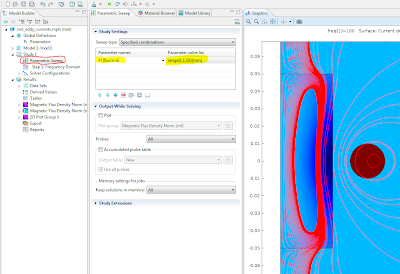

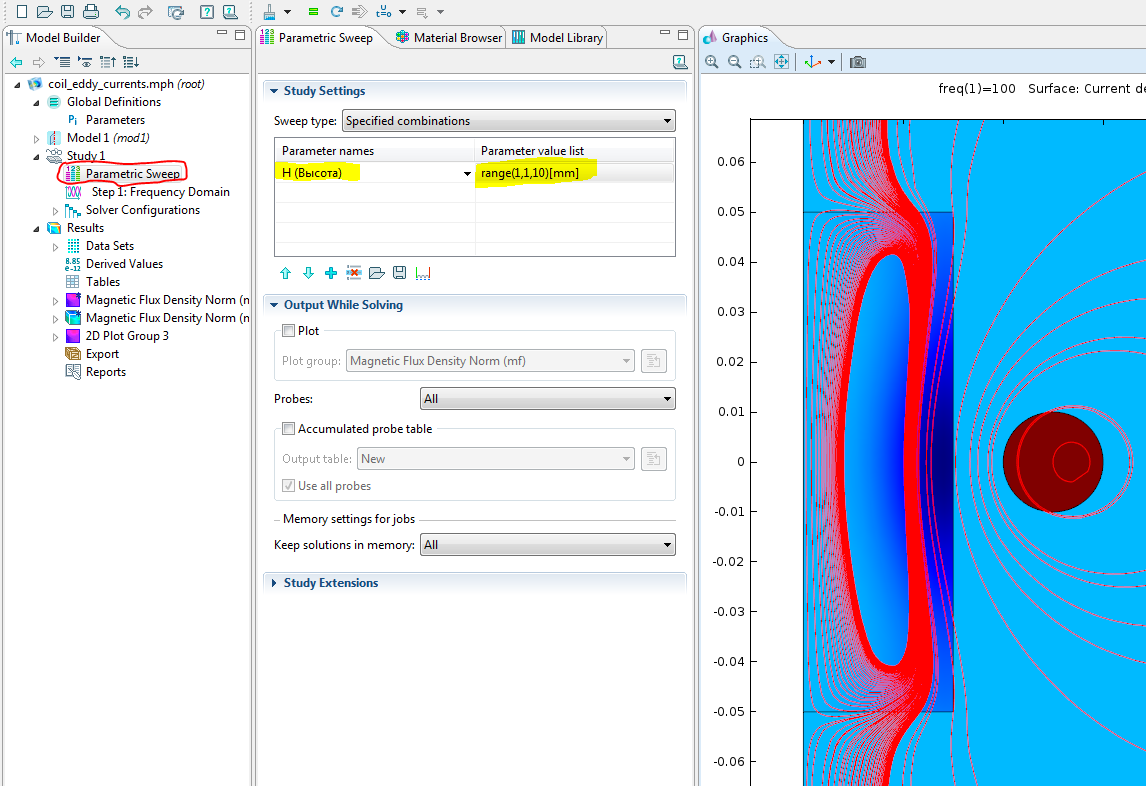

3. Надо добавить Parametric Sweep в Stady:

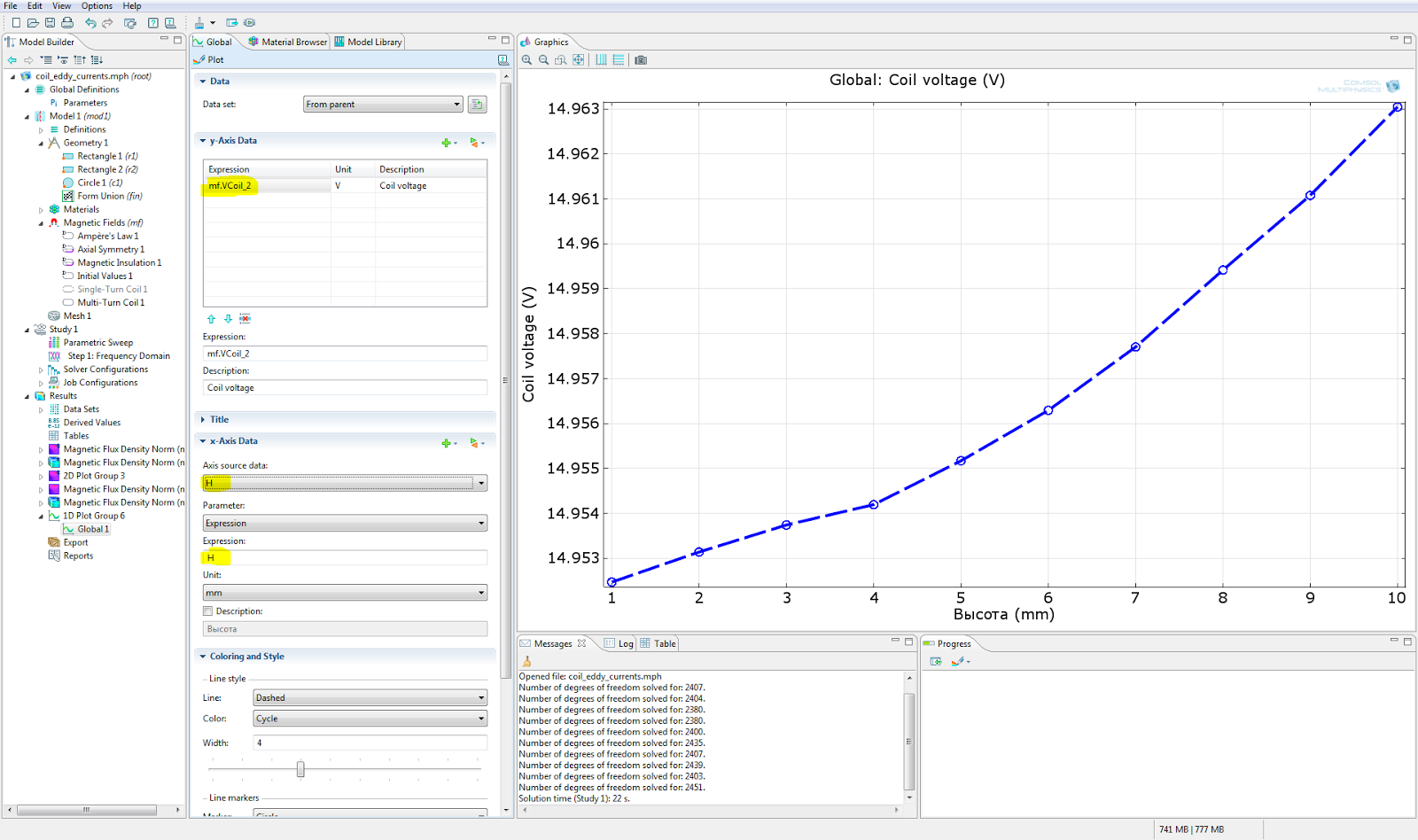

4. Запустить на пересчет. Результат:

[Сергей]

А в какой версии Comsol вы это реализовали? У меня почему то нету "Coil Voltage" в списке выражений. Работаю в версии 4.2.

И еще один вопрос - в версии 3.5 это сделать можно?

Спасибо!

[Pavel Dergachev]

У меня последняя на сегодняшний день версия 4.3b. (рекомендую ее и использовать)

В 3.5 сделать конечно можно, но я лично в этой версии не работал.
