Требуется построить годограф зависимость U реального от U мнимого

[COMSOL Russian User Group Forum]

Илья Клименко

Вопрос такой (весьма примитивный, но в мануалах толкового описания не нашел):
Создаю в COMSOL модель металлического цилиндра, вокруг которого должен быть виток (по витку течет ток, наводя вихревые токи в цилиндре). Требуется построить годограф зависимость U реального от U мнимого. Работаю в 2d axissymmetric с magnetic fiedls.
С моделью и материалом все понятно, но как задать влияние витка? (пробовал создать точки и пустить по ним ток - однако не до конца понимаю как это можно сделать).
Кроме того при построении графика нет возможности выбрать зависимость комплексного от мнимого напряжения (собственно там вообще нет возможности выбрать параметр напряжения).

Заранее благодарен.

[Pavel Dergachev]

Доброе утро!

Все очень просто:

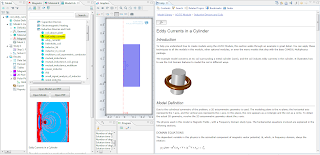

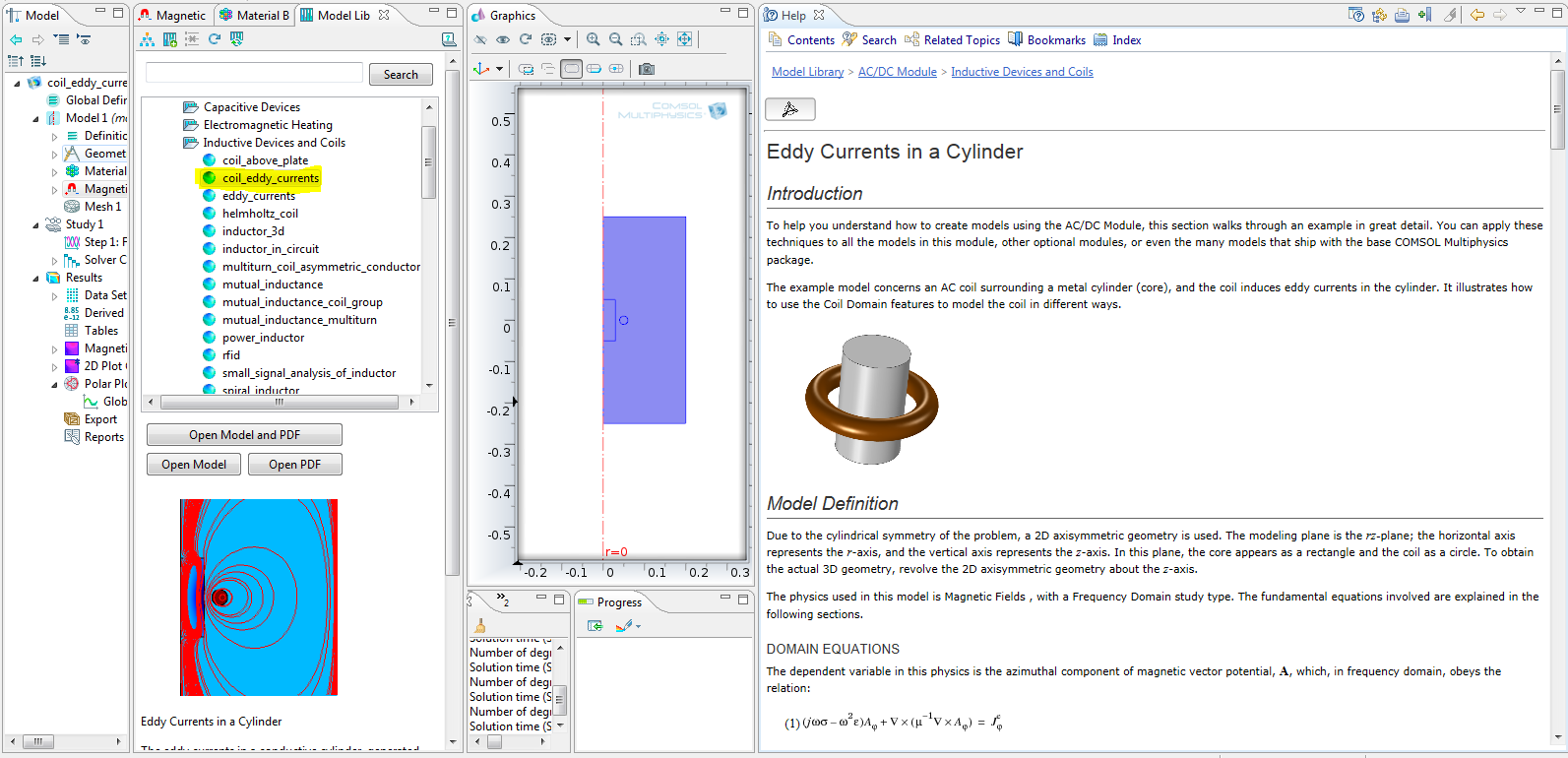

1. Берем пример из стандартных:

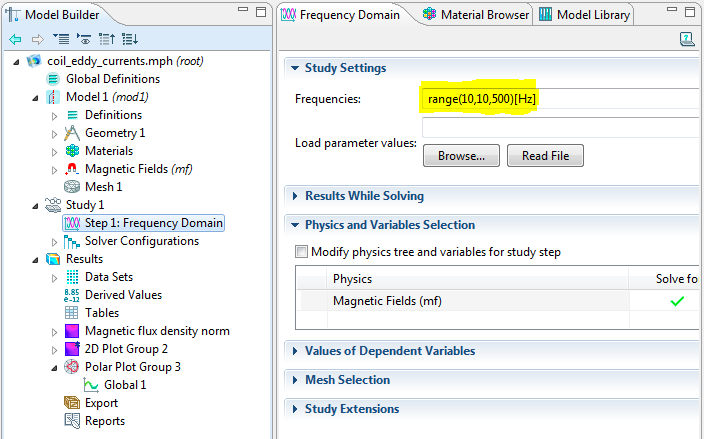

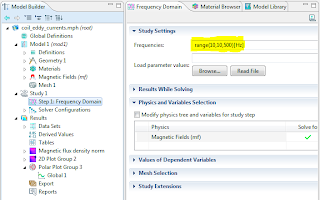

2. Добавим диапазон частот для расчета для построения годографа:

3. Пересчитываем задачу соответственно.

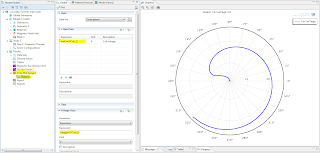

4. Строим годограф:
