Формообразование металического осадка методом LCVD на диалектрическую подложку.
Кирилл_zp
Целью работы является теоретическое исследование температурного поля в
веществе, которое осаждается под действием неподвижного пучка лазерного
излучения, В предложенной модели учитывается зависимость
теплопроводности металлического
осадка и буферного газа от
температуры, а также радиационный и конвективный тепло-обмен с
поверхности осаждающегося вещества. Данный подход позволяет объяснить
закономерности эволюции формы осадка.
При анализе процесса получения
металлического осадка путем лазерно-пиролитического осаждения из газовой
фазы примем следующие допущения:
-распределение температуры считаем стационарным, так как характерное время теплопроводности много меньше времени осаждения;
-влиянием диффузионного лимитирования на динамику процесса осаждения пренебрегаем;
-на нижней и боковой поверхности поддерживается постоянная температура;
-лазерное излучение с гауссовым пространственным распределением интенсивности
по сечению пучка падает нормально к поверхности диэлектрической подложки;
-распределение температуры является осесимметричным;
-коэффициенты теплопроводности металлического осадка и буферного газа считаем
линейно зависящими от температуры;
-теплопроводность осадка(металла) много больше теплопроводности подложки(диэлектрика).
В принципе задача описана. Теперь по-шагово что я делал.
Выбираю модель.

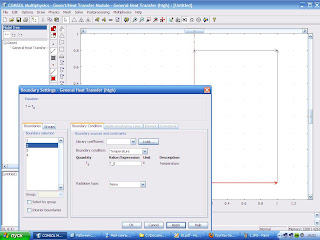

Теперь выставляю ГУ, На нижней и боковой грани ставлю Т_0 ( грани 2,4)

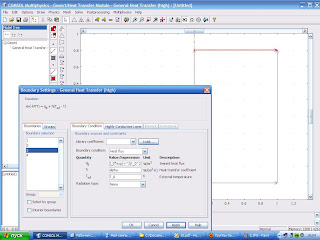

На гранях 1,3.

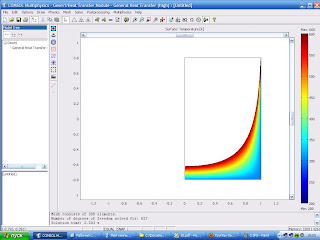

Больше ничего не выставляю получаю результат.
Если вводить параметрі материала, то особо картинка не меняется. к- я
так понимаю это лямбда зависящая от температуры. Проблема в том что не
выходит присвоить температуре какой-то диапазон значений, так же не
выходит вбить лямбду зависящую от температуры ( вбивал в меню
oprions/function, если это надо вбивать не тут, то где ?) Если ставить
определенное значение температуры,то все так же картинка не меняется.
Проблема в том что этот результат ну никак не совпадает с результатам

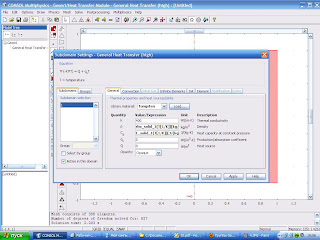

авторов статьи откуда и взята сия "модель". Пример ввода параметров
материала.
