Wireless LAN Controller: Interfaces

Por Oscar Gerometta

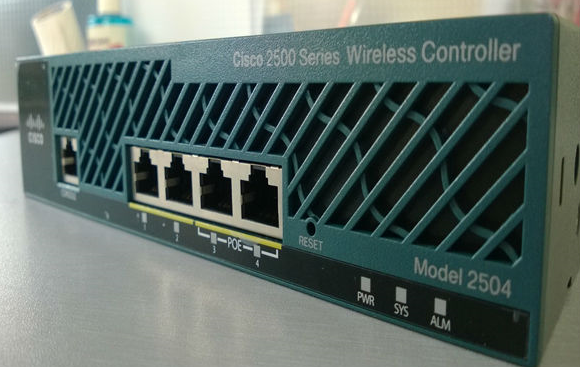

Las interfaces del wireless LAN controller

Cuando intentamos comprender cómo opera un WLC (Wireless LAN Controller), uno de los puntos complejos a resolver es la relación entre WLANs, VLANs, Interfaces y Puertos. Una serie de elementos que aparecen en la configuración del controlador y cuya relación no siempre nos queda del todo clara.

Por eso me pareció interesante dedicar algo de atención al tema de las interfaces del controlador, un elemento central de su operación y que no siempre conocemos con precisión.

En primer lugar debemos considerar que en los controladores AireOS de Cisco Systems hay 2 tipos diferentes de interfaces: interfaces estáticas e interfaces dinámicas.

Interfaces estáticas

Se trata de interfaces de red lógicas que permiten recibir y enviar diferente tipo de tráfico (según su función) desde y hacia la red cableada.

Estas interfaces pueden o no estar directamente vinculadas a un puerto físico del controlador y se encuentran definidas en la misma estructura lógica del dispositivo. No son definibles por el Administrador.

Las interfaces estáticas del controlador AireOS son las siguientes:

• Interfaz de Management

  Es la utilizada por defecto para la gestión in-band del controlador.
  Es el origen y destino del tráfico del controlador hacia y desde diferentes servicios de la red tales como RADIUS y otros.
  También es la interfaz utilizada para la comunicación entre controladores que conforman un mismo grupo de movilidad o de RF.
  Es la interfaz que utiliza el controlador para la comunicación hacia y desde los access points y la que opera como origen y destino de los túneles CAPWAP que genera con cada access point asociado.
  Generalmente se le asigna una dirección IP de una subred dedicada a la operación del controlador y access points. Por defecto está asociada a la VLAN 0 que es la VLAN nativa en el caso del controlador.

• Interfaz Virtual

  Interfaz para uso interno de la operación del controlador que interviene en procesos específicos. Se utiliza específicamente como dirección de DHCP relay para el servicio DHCP; también es la dirección del portal web de autenticación cuando se activa autenticación web con el portal interno del controlador; y es la dirección utilizada para la gestión de movilidad (roaming) de un cliente entre múltiples controladores.
  Se sugiere asignarle una dirección IP no ruteable, en muchos casos se utiliza para ella la IP 1.1.1.1. Por defecto está asociada a la VLAN 0 (nativa) del controlador.

• Interfaz de Servicio

  Es la interfaz lógica asociada al puerto de servicio que se utiliza para la gestión out-of-band del controlador.
  Esta interfaz no soporta tráfico IEEE 802.1Q.
  Se sugiere que se utilice una subred diferente de la utilizada en la interfaz de management. Habitualmente se utiliza una dirección IP de la subred de gestión.
  Esta interfaz no soporta la configuración de default-gateway, por lo que si se desea hacer gestión remota del dispositivo es necesario asociar a la interfaz una ruta default estática hacia el gateway.

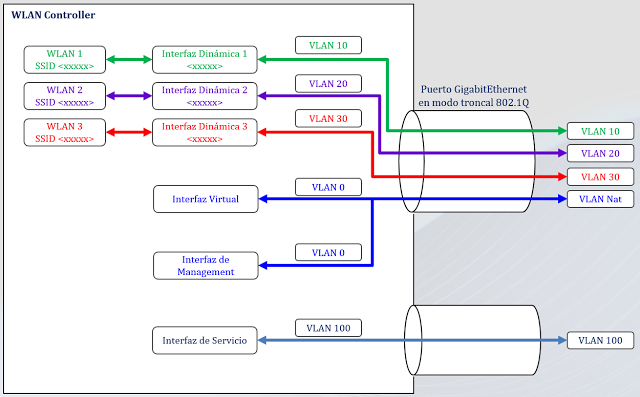

Interfaces dinámicas

Las interfaces dinámicas reciben también, en algunos casos, el nombre de interfaces VLAN. Son las interfaces definidas por el Administrador.

Son las interfaces en las que se mapean las redes inalámbricas (WLAN) a las diferentes redes en la infraestructura cableada (VLAN).

Su definición responde a ciertas reglas:

• Múltiples WLANs pueden ser mapeadas a una única interfaz dinámica, y en consecuencia a una misma VLAN.
• Múltiples interfaces dinámicas pueden ser asociadas a un mismo puerto físico (es el puerto a través del cual ingresará y saldrá el tráfico perteneciente a esa interfaz).
• Cada interfaz dinámica puede ser asociada a un único puerto físico.

Estas interfaces dinámicas pueden actuar también como relay DHCP para los clientes inalámbricos asociados a los respectivos SSIDs.
