STP: Puerto Raíz / Puerto Designado

Por Oscar Gerometta

Cuando estudiamos Spanning Tree, hay conceptos que suelen confundirse: puerto raíz, puerto designado, puerto forwarding, etc. Intentaré poner un poco de claridad en estos conceptos iniciando por la diferencia entre puerto raíz y puerto designado.

Puerto Raíz

El objetivo primario de la implementación de STP es el establecimiento de una topología activa libre de bucles. Para esto el protocolo inicia la operación eligiendo un bridge raíz (root bridge o también switch raíz) a partir del cual se despliega esa topología activa.

Una vez definido el bridge raíz, cada switch no-raíz (non-root bridge) selecciona un puerto raíz.

¿Qué es el puerto raíz?

Es el puerto del switch no raíz que permite establecer la ruta con menor costo al bridge raíz. Por su naturaleza propia el puerto raíz se encuentra en estado de forwarding ya que es el que mantiene la ruta al bridge raíz.

Puerto Designado

Una topología activa es un conjunto de enlaces de capa 2 que permiten establecer entre cualesquiera 2 puntos de una red, una ruta libre de bucles.

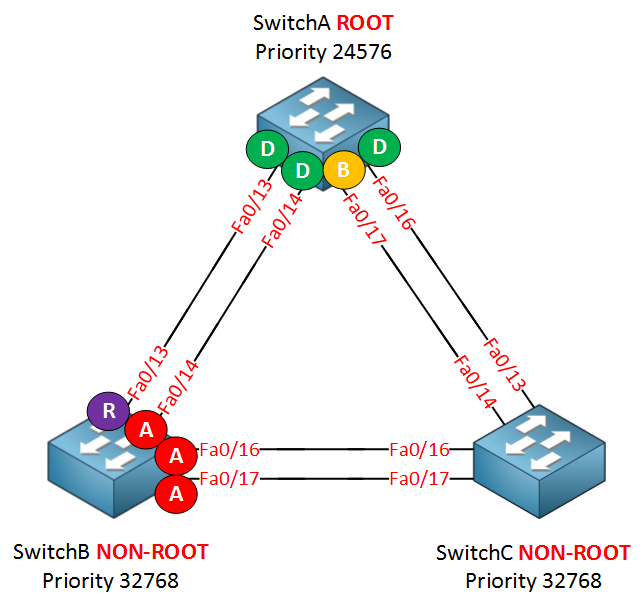

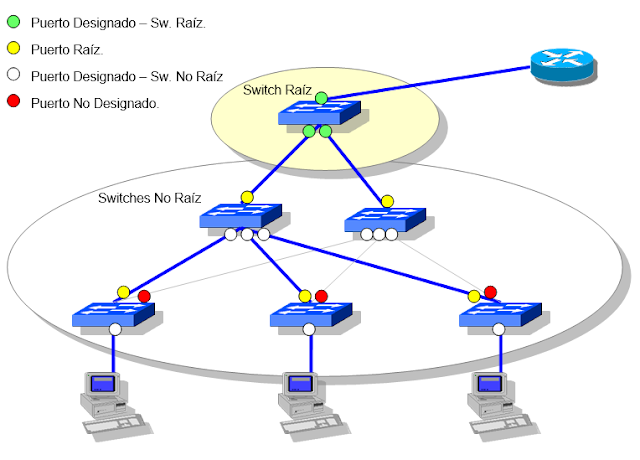

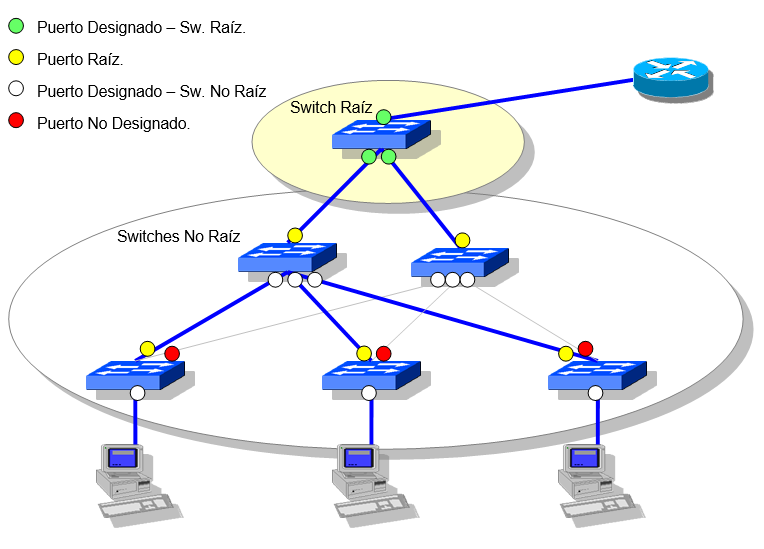

Desde esta perspectiva, y dado que cada enlace está compuesto por dos o más puertos de switch conectados entre sí, los puertos conectados a cada enlace pueden desempeñar uno de tres roles posibles:

• Puerto Raíz.
  Es el que definimos antes, en función de la constitución de una topología activa.
• Puerto Designado.
  Puerto no-raíz que se encuentra en estado de forwarding.
  Básicamente son puertos designados: todos los puertos pertenecientes al bridge raíz, el puerto que se encuentra en el otro extremo de un enlace que conecta a un puerto raíz; el puerto que se encuentra en el extremo opuesto de un enlace que se conecta a un puerto bloqueado.
• Puerto No Designado.
  Puerto que se encuentra en estado de blocking.
