کاربرد XREF در اتوکد (2)
via کدخدا by amir on 11/7/11
طریقه کاربرد XREF توسط کاربر
موارد استفاده زیادی میتوان به XREF نسبت دارد.یکیاز کاربرد ها این است که شما میتوانید با مدیریت بلاک های خود اصلاحات را به حداقلبرسانید.
شرح کار:
ابتدا محور ستون هارا ترسیم میکیم و با دستور WBLOCK آن را BLOCK کرده در یک پوشه که به نام XREF ساخته ایم ومربوط به همان پروژه است منتقل میکنیم.
بطور مثال روی پروژه STR-01 کار میکنیم . یک پوشه به نام پروژه میسازیم و دراخل آن یک پوشه دیگر به نام XREF ایجاد میکنیم و فایل های مرجع خود را به داخل این پوشه منتقلمیکنیم.
سعی کنید فایل ها را طوری نام گذاری کنید که نیازی بهجستجوی انها نباشد. مثلا برای محور این پروژه میتوانید از این نام استفاده کنید “GRID-STR01-01” .
بعد از ساخت BLOCK آن را توسط دستور XREF فراخوانی میکنیم .
مراحل فراخوانی XREF

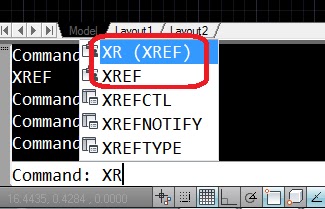

ابتدا در خط فرمان دستور XREF را تایپ میکنیم.
یک منو فعال میشود که میتوانیم فایل ها از نوع های مختلفیرا درج کنیم .
به روی ATTACHDWG… کلیک کنید و فایل محور ها راانتخاب کنید.
بعد از انتخاب فایل منو زیر فعال میشود که همانند درج بلاک است .
1-بهتر است این گزینه غیر فعال باشد . تا مقیاس در سه جهتاصلی برابر یک باقی بماند. و اگر این گزینه فعال باشد موقع درج مرجع از شما مقیاس درج را در سه جهت اصلی راسوال میکند .
2-این گزینه بهتر است که فعال باشد و نقطه درج مرجع درکنترل شما باشد و با کلیک موس نقطه درج را کنترل کنید.اگر این گزینه غیر فعال باشدبعد ار کلیک OKمرجع درج میشود و نقطه مرجع بلاک با مختصات صفر و صفر منطبق میشود.
3-بهتر است مسیر FULLPATH باشد .
4-بهتر است فعال نباشد . اگر فعال باشد بعد از درج بلاگزاویه دوران بلاک را از شما می خواهد.
