[RECURSO 3D]Ventilador electronica i3

[Darth Raul]

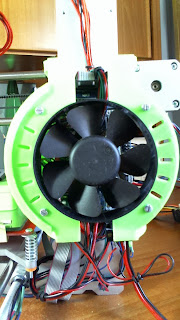

Hola a todos, aquí os dejo el soporte que he hecho para el ventilador de la electrónica para la i3, es para un ventilador de 80mm de diámetro!! con el que la electrónica esta fresquita fresquita :P la cubierta que lleva es necesaria, ya que al principio el aire del ventilador daba a la pieza que estaba en impresión y me la rajaba, con esto se soluciona. Aquí os dejo unas fotillos para que lo veáis

[Iceflow]

La prusa leche!!! :D esta hypermegachulo ejjejeje

Downloading asap!!!  :P

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus correos electrónicos, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar una entrada en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para obtener más opciones, visita https://groups.google.com/groups/opt_out.

[Iceflow]

Y por cierto... :P ese otro adaptador para ventilador de refrigerar el hotend? es tuyo o de algun lado? enlaces!! jejejje

[Darth Raul]

Es mio también, pero dame tiempo que estoy haciendo un extrusor completo y va a tener todos los artilugios posibles XD, la pega es que cada dia se me ocurre algo nuevo que ponerle y así no termino nunca XD, la idea feliz de hoy a sido ponerle un par de diodos led blancos iluminando la zona de impresión XD.
Si algún día lo termino no te preocupes que lo pondré por aquí!

[el sacamantecas]

eso de los diodos lo quiero hacer yo también

pero controlando el encendido/apagado desde el menú del LCD!!

[Iceflow]

xDDDDD vete colgando una version "basica" del ventilador!! jejejejeje los leds ya se los pondre al marco todo por alrededor xDDDD

Estoy deseoso de ver ese mega extruder!! ;)

El 17 de octubre de 2013 17:04, Darth Raul <raul...@gmail.com> escribió:

Es mio también, pero dame tiempo que estoy haciendo un extrusor completo y va a tener todos los artilugios posibles XD, la pega es que cada dia se me ocurre algo nuevo que ponerle y así no termino nunca XD, la idea feliz de hoy a sido ponerle un par de diodos led blancos iluminando la zona de impresión XD.
Si algún día lo termino no te preocupes que lo pondré por aquí!

--

[Iceflow]

Ale, eso si que mola :D

--

[Alberto Morales]

'stias ke chulada, parece una 'nave espacial' :-)

Salu2. Alberto.

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus correos electrónicos, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar una entrada en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para obtener más opciones, visita https://groups.google.com/groups/opt_out.

--
------------------------------------------------------------------------------------------------------------------------------
Si muero, no dejéis que mi mujer venda mis aviones por lo que le dije que me costaron.

[MarioCrespo]

Muy chulo, ¿dónde compraste ese ventilador?

[Iceflow]

Yo de esos de fuentes de pc viejas debo tengo un porron de ellos xDDDD es el mejor sitio para "obtenerlos" jejejeje

[Darth Raul]

Creo que era de algún cacharro que tenia por casa, no te sabría decir, pero seguro que puedes encontrarlo en cualquier tienda de informática, es un ventilador muy común

[Darth Raul]

Aquí os dejo en primicia la parte que esta mas o menos clara del diseño del extrusor, como podéis ver es algo mas compacto que el jonas normal y la parte de apriete del filamento es diferente, tiene una especie de gatillo para poder soltar el filamento de forma manual sin tener que desmontar todo. La parte del ventilador de capa y del hotend van en el soporte del carro (esa parte esta algo mas retrasada :P ) la idea es tener un soporte fijo con los ventiladores luces y demás y que el extrusor sea  "plug and play" que se libere rapidamente del carro y pueda ser sustituido por otro extrusor, una dremel.... lo que sea!
Esto esta totalmente abierto y acepto cualquier tipo de sugerencias (Que no sean muy difíciles por dios! que me esta dando mucha lata... XD) si tenéis alguna idea o sabéis de algún sistema que funcione bien decídmelo, que es mi primer diseño y voy un poco a ciegas :P

[Iceflow]

Tiene mu wena pinta :D aunque molaria mas verlo en 3D, poder girarlo y esas cosas jejejeje sobre todo para poder darte ideas o comentar si se ve algun fallo... :P

[HCarmonaCW]

Hola,

   yo he estado intentando montar un extrusor para sustituir el Jonas que se me está autodestruyendo (para los que sientan curiosidad, hotend calienta tornillo a temp. de ABS, tornillo calienta extrusor de PLA, tuercas se hunden en PLA). Lo pego por aquí para que uses lo que se te antoje, si hay algo que te gusta claro, jeje.

    Me gusta el perfil bajo del tuyo, y la idea que has tenido de la palanquita para el filamento, y de que sea "plug-n-play", jejeje. Son buenas ideas!!

    Bueno, pongo lo que he hecho hasta el momento, todavía no es un trabajo acabado, he partido del extrusor de la prusa i3 rework, hubiera querido ponerlo antes en el hilo para colaborar más, pero has sido muy rápido. Aquí hay dos capturas:

   Las modificaciones que he hecho respecto al original de Prusa I3 rework:

      1) He hecho un poco más ancha la superficie de agarre con el carro para que pudieran entrar los engranajes del wade extruder (vamos, el jonas). En el original golpean con el carro.

      2) He recortado el cuerpo por debajo y le he puesto un adaptador (pieza amarilla) intercambiable para fusor con o sin pletina, que se sujeta al extrusor mediante dos tornillos por el lado inferior (no visibles, pero se ve el agujero para la tuerca empotrada).

   No son muchas modificaciones respecto al original, pero a mí me valen, a éste le veo puntos fuertes:

     - Tiene 4 tornillos de agarre con el carro.

     - El motor, que es lo que más pesa, está sobre el carro, por lo que no tenderá a combar tanto hacia adelante, si estuviera más atrás chocaría con el marco en alturas grandes de Z, pero compensa algo el peso del fusor, que en el caso de un budasch o un all metal es significativo.

     - Tiene un enganche por delante (eso ya lo tenía el original) para ventiladores / extras.

     - El adaptador (amarillo) hace que si montas uno con pletina, no tengas el agujerito para el j-head como pasa con el jonas. (Si quieres un j-head cambias el adaptador por el modelo con agujero y listo).

   Molaría ponerle a este ese sistema que has montado para poder soltar el filamento por palanca y por supuesto puedes usar /modificar las ideas que te parezca, porque te sonarán los modelos de nema17 y budasch, ¿no? Porque son los que tu subiste! Jejeje.

    Ah, y para Aisflou (que se lo merece y lo ha pedido) y obviamente para todo aquel que quiera, adjunto el stl (zipeado) para que lo puedan ver en 3D, aunque pesa un poquito... :)

  Espero que esto te inspire, para bien o para mal, jejeje....seguiré atento al trabajo del extrusor, que me interesa.

[Iceflow]

Mola :D me gusta mucho el diseño y que se apoye el motor en el carro es un puntazo!! me jode ver el pequeño juego que tiene el jonas que tengo puesto en la I3 y que se ve el cabeceo que comentas... :S

Gracias por compartirlo!!

[Darth Raul]

Te esta quedando muy chulo el diseño, creo que poner el motor de esa forma como lo tiene la rework es un acierto y apoyarlo en el carro mas, así se eliminan los cabeceos, yo intente hacerlo asi en un principio, pero no me entraban todos los chismes que quiero ponerle de esa manera así que tube que volver a la opción clásica.
Hay alguna manera de poner por aqui las cosas para que se vean en 3d como se ven en thingiverse?  es que yo uso catia para el diseño y no creo que tenga mucha gente este software para poder visualizarlo, puedo poner los .stl pero de las cosas por separado que no quedan igual

[Iceflow]

Buf, no me suena que por correo electronico puedas poner nada que se anime en 3D como en thingiverse... aunque ya molaba mucho ejjeejje

El 19 de octubre de 2013 19:15, Darth Raul <raul...@gmail.com> escribió:

Te esta quedando muy chulo el diseño, creo que poner el motor de esa forma como lo tiene la rework es un acierto y apoyarlo en el carro mas, así se eliminan los cabeceos, yo intente hacerlo asi en un principio, pero no me entraban todos los chismes que quiero ponerle de esa manera así que tube que volver a la opción clásica.
Hay alguna manera de poner por aqui las cosas para que se vean en 3d como se ven en thingiverse?  es que yo uso catia para el diseño y no creo que tenga mucha gente este software para poder visualizarlo, puedo poner los .stl pero de las cosas por separado que no quedan igual

--

[HCarmonaCW]

¿Qué chismes ves interesante ponerle? Ventiladores, uno para hotend y otro para capa, ¿algo más? ¿Leds?

Para lo de 3D, yo lo que hice fue exportar todas las piezas juntas a un solo STL, porque tampoco me gustaba eso de que las piezas estén por separado y adjunte el archivo.

Se que tienes otro hilo donde comentas el diseño del extrusor, si se me ocurre algo de cómo meter los chismes, te dejo por ahí las ideillas para intercambiar conocimiento!

[Darth Raul]

Con chismes me refiero a ventiladores e iluminación, llevo toda esta semana dando vueltas al tema de los ventiladores, y es que me gustaría que el ventilador del coldend impulsara el aire y que este sea recogido por el ventilador de capa para echarle el aire templado al plástico, creo que de esta forma se evita que la pieza se raje como ocurre muchas veces cuando se activa el ventilador de capa (cosa que asta ahora solo he minimizado bajando las revoluciones del ventilador al 60-70%), no se si al final me entraran todos los "chismes" o tendré que ir descartando ideas por el tema de espacio, ya veremos que sale de todo esto.
Con el programa que yo uso no puedo hacer eso de exportar un producto compuesto por muchas piezas como .stl, pero ya veré como lo hago para que veáis el conjunto completo.
Por supuesto si tienes alguna idea COMPARTE!! que yo estoy ya un poco bloqueado :P

[HCarmonaCW]

A ver que te parece esta idea:

   En la modificación que hice del extrusor, añadi un adaptador inferior intercambiable para fusores con pletina y sin pletina. La idea es imprimir el que se necesite. Podría ampliarse la idea y hacer una sola pieza que sea el adaptador, el agarre del ventilador y el sistema para redirigir el aire templado hacia la capa. El problema que veo con utilizar ese aire, y corrígeme si me equivoco porque no he utilizado ventilador de capa, es que mientras el ventilador de capa el fileteador puede activarlo cuando hace falta, el de refrigeración del hotend está siempre en marcha, ¿o no?

[JramCW]

Hola!

¿Alguno de los dos ha avanzado algo en vuestros respectivos diseños? Me gustan las dos ideas y como necesito sustituir el que tengo ahora porque se me está rompiendo pues aprovechaba para probar... y por lo menos que el actual muera imprimiendo otro extrusor!! (o mejor cuando acabe de imprimirlo, jejeje)

que sea un SI por favor ;-)

[Iceflow]

Seria interesante saberlo jejejeje :D como va la cosa?

--

[HCarmonaCW]

Hola,

 antes que nada, feliz año!!

 ¿Cómo va el tema?

   Lo último que hice hace un par de meses fue empezar a imprimir las piezas, después por motivos profesionales no he podido seguir. La última pieza que he impreso fue el engranaje grande, pero un lateral me salió ancho en la base y estrechándose en z, por lo que hace el engranaje inservible.

  Ahora que puedo retomar este tema, lo primero que haré será buscar y corregir la causa de esa desviación, y después seguiré imprimiendo el extrusor y lo probaré. No sé cuánto tiempo me llevará, y encima también tuve que cambiar de equipo y en el nuevo aún no tengo montado el software de cad.

  Ah, y yo también quería un nuevo extrusor porque el mío se está rompiendo!!

  El diseño no lo se ha tocado más.

 Disculpad la tardanza en responder, perdón!!

[Darth Raul]

Hola! siento el no haber escrito por aquí en mucho tiempo, pero estoy súper liado y solo me da tiempo a leeros de vez en cuando. El extrusor lo tengo un poco parado, se me metió la idea en la cabeza de que el ventilador de capa sacara el aire templado a la vez que enfriaba la parte alta del hotend y creo que lo tengo resuelto, esta semana me han llegado unos ventiladores centrifugos que pedí a los chinos no se ni hace cuanto tiempo y van a ir muy bien. Otra cosa que quería hacer es que fuera "plug and play", pero esto en una i3 (por la disposición de los ejes del carro) es algo mas complicado, por que al hacer esto el extrusor tiene mucho mas cabeceo que si lo hago totalmente fijo, ya veré si tiene fácil solución, si no, no voy a complicar mas el diseño.
Ahora que tengo los ventiladores voy a intentar ponerme cuanto antes, pero solo le puedo dedicar los fines de semana, intentare tener algo en 2 o 3 semanas. De todas formas pongo las piezas que ya tengo por si queréis ir viéndolas, aunque hay cosas como los muelles que no tengo muy claros si dejarlos así.

[Darth Raul]

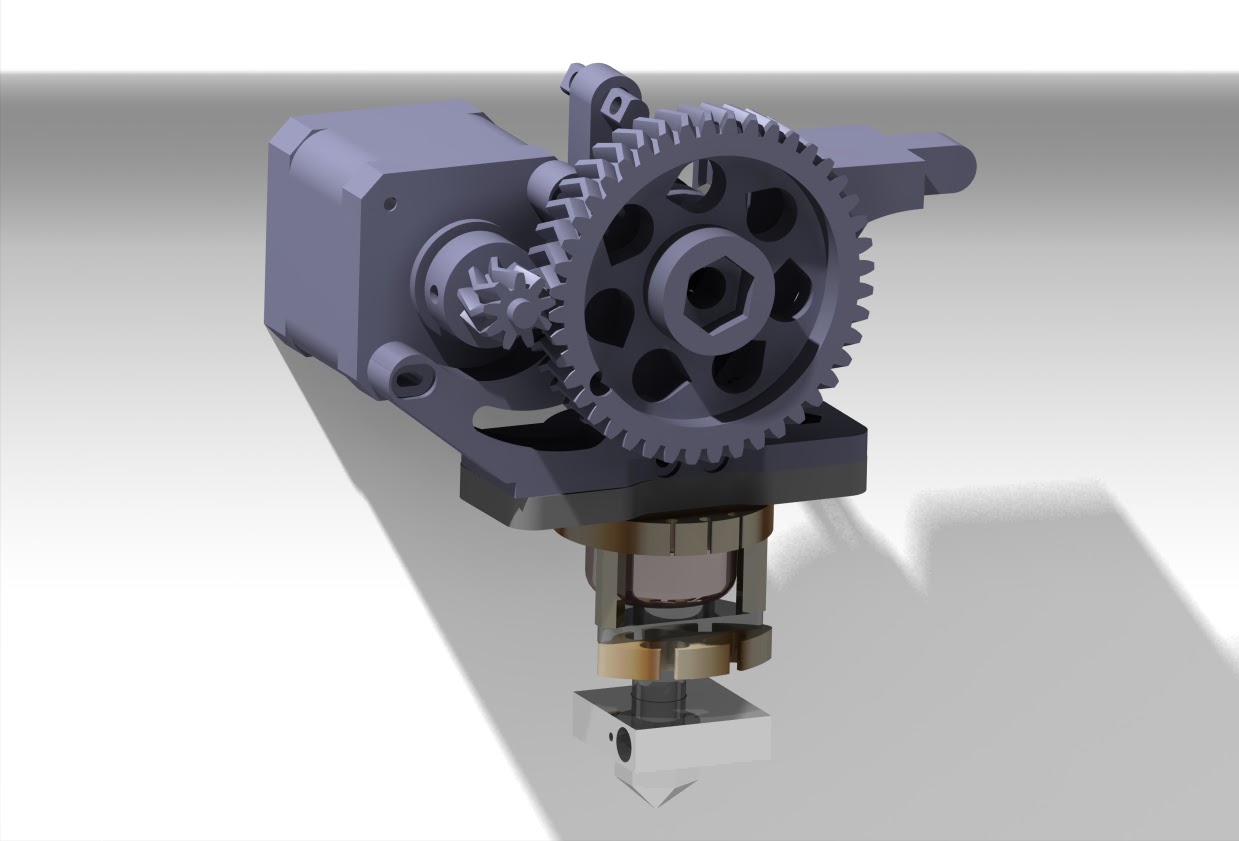

Me ha costado, pero parece que ya tengo algo medio decente, ahora mismo estoy puliendo los últimos detalles he imprimiendo las piezas para ver si realmente encaja todo, cuando vea que todas las piezas están bien pondré los stl para que podáis imprimirlo.
Aquí os dejo unas imágenes, si veis algo mejorable (que seguro que lo hay) o tenéis alguna idea para ponerle decírmelo ahora que esta en versión beta XD

[Sergio MC]

Wooooohhhhh!!!!!

Impresionante, quiza la unica duda que me surge es si aguantarán los soportes que has diseñado para los tornillos del "filament idler"  por el lado del extrusor. Los rodeo en la imagen

Aunque depende de como lo impruses parece que el esfuerzo a cizallamiento, al apretar los tornillos, se producirá en el sentido de las capas debilitando mucho su resistencia.

[Sergio MC]

Además para poder realizar cambios de filamento más rápida y cómodamente sería interesante que, si decides reformar esos elementos, los realices abiertos por arriba para que los tornillos puedas salir, una vez aflojadas las tuercas, sin tener que sacar los tornillos, muelles, arandelas y tuercas.

Algo como esto pero del lado del cuerpo del extrusor.

http://thingiverse-production.s3.amazonaws.com/renders/1a/e9/69/27/76/IMG_1391_display_large_preview_featured.jpg

[Darth Raul]

Esa parte es sin duda la que menos me gusta del extrusor, tienes razón en que sería mucho mejor tener esa parte abierta para que sea mas cómodo cambiar el filamento, pero no se si voy a poder abrir la parte del gatillo sin quitarle demasiada resistencia. Intentaré abrirla y si no puedo voy a probar abriendo la otra parte, donde agarran los tornillos,
En cuanto a la resistencia de la pieza, la verdad es que no se si aguantará, pero te aseguro que es muy fuerte. Uno de los laterales es plano, y mi idea es imprimirla con este lado apoyado en la cama, algo muy parecido he hecho para sujetar unas baldas de estanterías y aguantan mas de 15kg.
Creo que voy a tardar algo mas de lo que pensaba en imprimir y comprobar las piezas, de momento he imprimido 3 y voy a tener que modificar 2... xD ,a la única que le doy el apto es a la pieza del carro.

[Darth Raul]

Ya he modificado la pieza, parece que va a aguantar, pero ya cuando la imprima te cuento, este es el resultado

[LoKuS77]

Darh Raul, tu extrusor tiene una pinta acojonante!!! ya estoy deseando poder probarlo un día de estos...

Por si os ayuda como sugerencia al diseño, he encontrado este Iddler de extrusor, en el que veo 2 cosas que pueden estar muy bien.

http://www.thingiverse.com/thing:220161

1.- Pieza imprimible en sentido horizontal: Hace que la parte inferior de la pieza tenga mucha mas fuerza en su eje.

2.- Añadida cuña para darle con el dedo (pestaña tamaño dedo hacia arriba, para poder darle hacia la derecha.

Igual podría añadírse esa especie de pestaña, en la zona central de las últimas aperturas que te has currado :)

[JramCW]

Espectacular!!

El conjunto se ve muy consistente.

¿El carro es para correa GT2 o lo dejas parametrizable?

Ya tengo los dientes largos!!! jejeje...

[Darth Raul]

Hola, siento haber tardado tanto en contestar, LoKuS77 la idea es hacer la pieza en sentido horizontal, por que como dices le da mucha mas resistencia, aunque para hacerla habrá que usar soportes.
Ya he cambiado el diseño y le he puesto el gatillo que sobresalga un poco y ademas con una forma ondulada para que tenga tracción el dedo, así es como debería de quedar (por que todavía no lo he imprimido XD)

JRamCV el carro lo he hecho para la polea GT2 y sale con un paso de diente idéntico, lo he probado y no haría falta colocarle bridas, queda muy fuerte.

Ya tengo impreso el soporte y el cuerpo del extrusor y van muy bien, sobre todo el cuerpo del extrusor que me encanta como ha quedado. Mañana imprimiré los engranajes y esperemos que todo encaje....

[Iceflow]

Esta chulo chulo :)

--

[Darth Raul]

¿Alguien que tenga un j-head me puede decir que diámetro tiene la parte que encaja en el cuerpo del extrusor? creo que las medidas que encontré en internet no son correctas, pero no estoy seguro

[Carlos]

Hola Raúl, el mío mide 15,60mm.

Saludos,

Carlos

2014-02-20 16:14 GMT+01:00 Darth Raul <raul...@gmail.com>:

¿Alguien que tenga un j-head me puede decir que diámetro tiene la parte que encaja en el cuerpo del extrusor? creo que las medidas que encontré en internet no son correctas, pero no estoy seguro

--

[Iceflow]

Si, 16mm es lo normal para esa parte :D

[Darth Raul]

Muchas gracias! no se de donde había sacado que media 12mm y al imprimirlo me parecía muy chico

[Lepes]

Buff, seguro llego tarde, pero no has podido hacerle un pico de pato para sacar los tornillos?

No encuentro el link en thingiverse, pero yo lo estoy usando en un greg wade y va de lujo para cambiar de color. simple y rápido

[Isma Perez Martinez]

Buenas,

el extrusor parece profesional... Tambien me he fijado en los cables que has utilizado para la RAMPS (de los motores supongo). Raul, Ese tipo de cable que es plano (son grises, con el primer hilo en rojo), de donde lo has sacado? El aspecto final de la impresora queda mas limpio con ese tipo de cables.

Saludos.

[Darth Raul]

Hola Lepes, no se que me quieres decir exactamente, pero una vez que este listo se le pueden seguir haciendo modificaciones, si me enseñas alguna imagen o algo y queda bien se lo pongo sin problemas.
Isma Perez Martinez el cable que ves es el que uso para la pantalla, lo compre en ebay, el vendedor no lo tengo guardado, pero puedes buscarlos como "ribbon flat cable".

[Jose Gabino [ AkiLeon ]]

¿Darth Raul estos diseños los vas a liberar? Es que quiero hacer una versión para varillas de 10mm, y versiones de casquillos, etc ...?

Saludotes, JG.

PD: ¿Con que programa los estas haciendo?

[Lepes]

El pico de pato son las piezas naranjas en este extrusor: http://www.thingiverse.com/thing:76660

Es un des/enganche rápido para cambiar el filamento de color y tensionado del mismo sin apretar tornillos. Prusa práctico!.

Si te fijas, es más grueso por abajo que por arriba, así que al girar el pico estás apretando el filamento contra el rodamiento. Si subes el pico, aflojas la tensión.

Normalmente se aprietan los tornillos para que subiendo el pico hasta arriba del todo, puedas abrir del todo el compartimento del idler. Por supuesto las tuercas de los tornillos deben tener espacio para permitir que los tornillos que están en horizontal, puedan girarse unos 45º hacia arriba para permitir sacar el idler y limpiar el hotbolt si ha patinado cómodamente.

Yo se lo he añadido al "Jonashkueling" de toda la vida y funciona!

Saludos y gracias por interesarte (yo al punto en que estás, estaría muy cansado de cambios y peticiones ;) )

[Xoan Sampaiño]

Quick Release Lever: http://www.thingiverse.com/thing:22830

> --
>
> ---
> Has recibido este mensaje porque estás suscrito al grupo "Clone Wars:
> Imprimiendo impresoras 3D" de Grupos de Google.
> Para anular la suscripción a este grupo y dejar de recibir sus correos
> electrónicos, envía un correo electrónico a
> asrob-uc3m-impreso...@googlegroups.com.
> Para publicar una entrada en este grupo, envía un correo electrónico a
> asrob-uc3m-i...@googlegroups.com.
> Para obtener más opciones, visita https://groups.google.com/groups/opt_out.



--

Xoan Sampaiño [xoan@twitter|vimeo|flickr|delicious]

/\ Document Freedom Day - Liberate your documents
_\/` http://documentfreedom.org/ - March 26th, 2014

[Darth Raul]

Si que esta chulo el pico de pato ese, se lo acoplare de alguna forma cuando funcione en condiciones el extrusor, pero ahora con la que tengo encima mejor me dejo de experimentos.... XD creía que iba a ser mas fácil hacer un extrusor, pero con la tolerancias de la impresora y con lo apretadito que esta todo siempre hay algo que roza o que no encaja bien :(
Jose Gabino, por supuesto que voy a liberar los diseños, pero quiero subirlos cuando vaya todo bien, no quiero llenar esto de archivos que estén a medias o que halla que cambiar. El programa con el que lo estoy diseñando es Catia V5

[Darth Raul]

Esta publicación continua en:
https://groups.google.com/forum/#!topic/asrob-uc3m-impresoras-3d/SUgGLAKKld0
