[PROBLEMA] ¿Cómo calibrar bien para imprimir ángulos?

[Skyhook]

Hola Pruseros, acabé con un hilo y empiezo otro. Si montar la impresora parecía fácil y no lo fue, lo de calibrarla, no digo nada.....

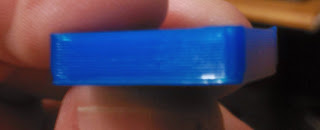

Conseguí  imprimir de forma aceptable en horizontal y vertical pero a la hora de imprimir ángulos hace cosas raras. Os ruego me déis alguna orientación porque ya no se por donde tirar. Os cuelgo las fotos todas juntas, porque me descuadra el texto si lo hago poco a poco. He coseguido imprimir a 0,2 de altura de capa, con PLA a 200 grados, nozzle de 0,4. Si coloco la pieza con el ángulo al revés de más a menos, perfecto, si el ángulo va de menos a más, sale fatal. En el robot las capas que queda en voladizo fatal.

A ver si consigo imprusar decentemente ...........

Gracias de antemano.......

[Iceflow]

Lo primero, por prusa... no se como haces, pero saca las fotos enfocadas!!!! :P así es complicado ver nada, ni para bien ni para mal... :S

Después y mas con PLA. tu problema creo que es todo el mismo, falta de tiempo de enfriamiento de las capas...

Tienes activadas las opciones de autocoooling del fileteador? que velocidades usas? tienes ventilador de capa?

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para acceder a más opciones, visita https://groups.google.com/d/optout.

[CheewRafa (Rafa Torres)]

A qué ángulos te refieres?
Qué es lo que no te sale bien.
Solo veo una pieza con troblemas y los ángulos son lo que menos me preocuparía ;)

Saludos
Rafa

[Skyhook]

Hola, os subo todo un reportaje de fotos de piezas y he puesto comentarios en las fotos  porque me descuadra el mensaje si inserto las fotos con el texto. Pongo una foto de las velocidades, y Ais si tengo ventilador de capa (muy chapucero), pero lo tengo a 12 V directamente, o sea filetea teniendo en cuenta que si hay ventilador, pero la salida de la RAMPS no me daba tensión, tengo que averiguar por qué, porque teóricamente está configurada para que lo haga servir( opción 33 ).

Estoy escribiendo un blog para documentar la construcción y la calibración de la impresora y poder ayudar a los que empiezan, pero me he quedado en el montaje del eje Y, no tengo tiempo...., y cuando esté funcionando, quería documentar también el proceso de calibración y mejora de piezas, Hay infinidad de información y sería ideal tener una guia en la wiki, pero yo no logro ver lo que necesito, cuando sepa lo suficiente os propondré una guía tipo "PROBLEMA=>POSIBLE CAUSA=>POSIBLE SOLUCIÓN", simplemente sería recopilar todos los aportes que vais haciendo y organizarlos, con fotos y posibles soluciones......

Pues eso, si podéis echarme una mano os lo agradecería....porque pensaba que el SAV disminuía cuando empezaba a imprimir.... pero yo creo que estoy PEOOOOOORRRRRR....

Prusaludos y muchas gracias por estar ahí......

[Iceflow]

Ahora si que si :D así se ve de prusa madre a lo que te refieres!! jejejeje y si, parece un pequeño problema siempre con los ángulos, es curioso, porque como tu mismo comentas, el resto se ve bastante bien en general... :S

Que tamaño tiene la boquilla de tu hotend? y que altura de capa usas? y a que temp imprusas el plástico?

Pon una captura de la configuración de layer with que tienes puesta please.

Lo que comentas, de duda, posible causa solución es mas o menos lo que se hace en el FAQ de la wiki... aunque quizá no esta tan orientado a los problemas de calibración y si mas a los de construcción y puesta en marcha de la wiki... hace poco puse un enlace a una "guia", en un mensaje en la lista, que trata sobre la anchura de capa y lo importante que es saber manejarla bien... de hay puede venir tu problema seguramente... :P

--

[Skyhook]

Buenas Ais..., estas son las configuraciones del repetier que faltan por mostrar, la configuración de las capas, del relleno, del filamento y del nozzle y la retracción, a ver si hay más pistas de la solución...

Mil gracias.....

[Xoan Sampaiño]

El problema es típico: ten en cuenta que cada capa se imprime sobre la anterior, y los «voladizos» (overhang) son siempre complicados cuando superan cierto ángulo respecto a la vertical, porque el filamento depositado en el perímetro tendrá menos superficie de apoyo en la capa inferior, y hará cosas raras: desde descolgarse directamente hasta incluso curvarse hacia arriba debido a la diferencia en el enfriamiento de dicha capa.

Por eso imprimir una pirámide es sencillo (las capas superiores son siempre menores que las inferiores), siempre y cuando no la imprimas invertida ;)

Puede solucionarse con un ventilador de capa o utilizando soportes, pero lo ideal sería no superar cierto ángulo o incluso evitarlos.

Puedes hacer algún test para ver hasta qué ángulo imprimes sin problema: http://www.thingiverse.com/thing:58218

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para acceder a más opciones, visita https://groups.google.com/d/optout.

--

Xoan Sampaiño [xoan@twitter|vimeo|flickr|delicious]

 /\  Document Freedom Day - Liberate your documents
_\/` http://documentfreedom.org/ - March 25th, 2015

[Iceflow]

No has puesto la config del layer width... :(

--

[Nacho García]

Puedes probar a subir la velocidad minima del ventilador de capa en "fan settings" tiene toda la pinta de que no le da tiempo a enfriarse.

[Skyhook]

Muchas gracias....

Ais, no he puesto la anchura de capa proque la calculaba el slicer, y como no lo tenía claro ya me parecía bien los 0,42 que da:

; perimeters extrusion width = 0.40mm
; infill extrusion width = 0.42mm
; solid infill extrusion width = 0.42mm
; top infill extrusion width = 0.42mm

He visto el blog que comentas Ais, y es difícil encontar la anchura de capa correcta, según explica se debe hacer la simulación para ver cual es la idónea, y resumiendo me ha parecido entender que como norma ¿se puede coger 1,5 veces el diámetro del nozzle?

Xoan,  ya intenté imprimir un tes de overhang, y me lo arrancó el nozzle porque se curvaban las capas, he leído que con 45 grados ya está bien, pero no me llega a 45, ¿alguna sugerencia para mejorar el ángulo máximo?

Nacho, al tener el ventilador a 12 V, creo que ya está a la velocidad máxima, si es por temperatura, probaré a cambiar la tobera para que incida mejor el aire en la salida del plástico o poner otro más grande?

Os agradezco vuestras aportaciones.... me dan esperanza y me bajan el SAV...... ;-P

[Xoan Sampaiño]

Vale, no veía las imágenes en el mensaje anterior (Gmail las ocultaba
como texto citado). Ahora veo que hiciste el test :)

Pero parece que en ese test los ángulos que te dan problemas son los
mayores, así que prueba a personalizar la pieza para que genere sólo
ángulos menores de, pongamos, 60º. Prueba a ver si salen. es normal
que los siguientes den problemas, y es complicado de solucionar.

¿Cómo tienes colocado el ventilador de capa? (Perdón si ya subiste la
foto, no la veo :D)

> --
>
> ---
> Has recibido este mensaje porque estás suscrito al grupo "Clone Wars:
> Imprimiendo impresoras 3D" de Grupos de Google.
> Para anular la suscripción a este grupo y dejar de recibir sus mensajes,
> envía un correo electrónico a
> asrob-uc3m-impreso...@googlegroups.com.
> Para publicar en este grupo, envía un correo electrónico a
> asrob-uc3m-i...@googlegroups.com.
> Para acceder a más opciones, visita https://groups.google.com/d/optout.

[CheewRafa (Rafa Torres)]

Quizas lo que diga sea una tontería, pero .... veo los hilos de cada trayectoria muy definidos", demasiado independientes de los hilos vecinos. Como si no rellenase el huevo entre ellos.
Creo que el diámetro del nozzle no tiene mucho que ver, pero igual le falta material... no se... si no hay contacto con el hilo vecino o es muy pequeño, me parece normal que tengas problemas con los salientes y los ángulos, es lo que esperaria que pasara...

[Skyhook]

Hola, os cuelgo un vídeo de cómo está el ventilador de capa, ( no había información de como estaba, Xoan), es provisional, porque lo imprimió fatal y ahora he imprimido otro a ver como queda. Si os fijáis, creo que está muy separado, probaré con el otro, aprovecho para preguntar otra cosa, ¿ que es mejor, una tobera que deja salir el aire en forma de "U" o una en forma de "o"?.

http://youtu.be/t895abfKXlg

Rafa, ¿he de aumentar el flow?... también probaré, no lo había hecho porque al levantarse las capas pensaba que no había falta de material.....

Muchas gracias y prusaludos..... vuelvo a tener cosas que porbar..... ¡¡¡...y aprender...!!!!

[Iceflow]

Si, a mi también me parecieron muy separadas las capas, sobre todo para ser 0.2 la altura de capa que indica que usa... :S no se si achacar (me encanta) a repetier el problema... XDDDD

El 25 de enero de 2015, 2:22, CheewRafa (Rafa Torres) <rafa.t...@gmail.com> escribió:

Quizas lo que diga sea una tontería, pero .... veo los hilos de cada trayectoria muy definidos", demasiado independientes de los hilos vecinos. Como si no rellenase el huevo entre ellos.
Creo que el diámetro del nozzle no tiene mucho que ver, pero igual le falta material... no se... si no hay contacto con el hilo vecino o es muy pequeño, me parece normal que tengas problemas con los salientes y los ángulos, es lo que esperaria que pasara...

[Skyhook]

Hola, me he dejado de ángulos y he probado a imprimir piezas sencillas. Volví a mirar el diámetro del plástico y era de 1,66  en vez de 1,75, ajusté el diámetro en el repetier, bajé la velocidad y más o menos han salido bien.

Así que muchas gracias por aguantar la lata que os he dado.... y siento deciros que seguramente no será la última. ;-)))))))

Prusaludos......

[Iceflow]

Esas piezas las considero de una notable calidad ya :D muchos no llegan a imprusar así de bien jejejeje eso si, recuerda, sobre todo con PLA, pero el ABS no se libra, en piezas pequeñas como esas, es mejor imprusar varias a la vez, una sola puede darte problema de falta de enfriamiento entre capas, con varias eso no suele pasar ;)

--

[Skyhook]

OK, MAESTRO, ;-))

[CheewRafa (Rafa Torres)]

Me alegro mucho de que las cosas hayan funcionado mejor. Ahora a continuar mejorando y haciendo cosas!!
Saludos
Rafa

[Skyhook]

Gracias Rafa, no acaba de tirar bien pero estoy probando cosas, y estoy dentro de la "normalidad" ( si existe...)...

Saludos ;-))
