[PROBLEMA][LCD]

[hank_moody]

Hola, pues resulta que he comprado el lcd 12864 full graphics smart controller para mi nueva impresora. Antes usaba el 2004.

este: http://www.ebay.es/itm/Smart-Controller-LCD-12864-para-RAMPS-1-4-Prusa-i2-Prusa-i3-Kossel-Delta-/301529255268?pt=LH_DefaultDomain_186&hash=item46348b4d64

Es el tipico de aliexpress

Bueno la cosa es que he hecho los cambios en marlin

En "Configuration.h”

Cambiar “#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER”

instalarv U8glib en tu librería ARDUINO

Pues una vez hecho esto me encuentro que la pantalla se queda en azul, no se si sera algun cambio en los pins o alguna otra cosa.

A alguno le ha pasado esto?

[Alex Nieto]

Has revisado que tengas bien el D1? http://reprap.org/wiki/RAMPS_1.4/es#D1.2C_D2_-_Diodos

[Iceflow]

En azul por completo sin ningún dato en pantalla, no? no sera tema del contraste? has probado a jugar con el pot delantero?

Has descomentado también esta linea?

//#define ULTRA_LCD //general LCD support, also 16x2

Creo que también es necesario...

Lo del diodo D1 que comenta Alex Nieto, si no estuviera bien no se encendería la pantalla para nada, no?

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para acceder a más opciones, visita https://groups.google.com/d/optout.

[hank_moody]

Pues gracias por la ayuda pero nada, y la verdad que tengo 2 lcds iguales ya que pense que los chinos me habian vendido una mal. asi que la lcd no debe ser.

La verdad que con la pequeña (lcd 2004) va todo pero esta cambiando en marlin esas cosas no va.

Voy a ver si pruebo con otro arduino lo mismo es eso, pero claro como la pantalla pequeña va bien digo yo pues no sera el arduino....

En fin si a alguno se le ocurre algo.... o si alguien la tiene funcionando la de aliexpress me pase sus archivos de marlin a probar.

un saludo

[Bertus]

parecerá una tontería pero... has mirado que no tengas los cables de la pantalla al revés?

[hank_moody]

No te creas, a veceslas tonterias son la solución, pero esta vez no, ya probe.

A ver si me hago con un arduino y pruebo la verdad. Me tiene loco, y todo por cambair de pantalla con lo bien que me iba la pequeña, pero claro ya que compre la grande......

sigo buscando ideas¡¡ gracias a todos

[Juan Ginés González]

Buenas!

Has conseguido solucionar el problema?

A mi me pasa exactamente lo mismo con otros 2 LCDs que compré. Lo he probado en dos impresoras distintas y no hay manera, en cambio los LCD2004 funcionan perfectamente.

He probado con Marlin 1.0.2

RAMPS 1.4

RAMPS 1.4 SB

Saludos!

[hank_moody]

No aun no lo solucione, me falta hacer otra prueba con otro arduino diferente
Un saludo ya te dire por aquilos resultados

[hank_moody]

Acabo de probar con otro arduino y sigo igual pantallazo azul, asi que teniendo en cuenta que tengo 2 pantallas iguales de aliexpress(placa roja) Pantalla LCD 12864 y he probado con dos arduinos diferentes, esta claro que algo hago mal en cuanto a cargar los archivos....

Alguien que tenga este LCD funcionado puede subir a dropbox o algun lado su parpeta de marlin tal cual?

se lo agradecerid ya que tengo 2 pantallas y no consigo que funcionen. Pantallazo azul,

gracias

[Iceflow]

Donde instalas la librería? en que carpeta la pones?

Descomentas las dos lineas del firmware? y lo vuelves a subir sin errores?

--

[hank_moody]

La libreria la pongo en la carpeta C:\Program Files (x86)\Arduino\libraries y si descomento la linea “#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER

sube sin problema y nadase enciende la pantalla y se queda azul sin letras.

porbe el contraste y nada, y claro como es en dos pantallas compradas en sitios diferentes.....

en fin que un desastre....

El martes, 17 de marzo de 2015, 19:42:48 (UTC+1), Aisflou escribió:

Donde instalas la librería? en que carpeta la pones?

Descomentas las dos lineas del firmware? y lo vuelves a subir sin errores?

El 17 de marzo de 2015, 19:37, hank_moody <ggbac...@gmail.com> escribió:

Acabo de probar con otro arduino y sigo igual pantallazo azul, asi que teniendo en cuenta que tengo 2 pantallas iguales de aliexpress(placa roja) Pantalla LCD 12864 y he probado con dos arduinos diferentes, esta claro que algo hago mal en cuanto a cargar los archivos....

Alguien que tenga este LCD funcionado puede subir a dropbox o algun lado su parpeta de marlin tal cual?

se lo agradecerid ya que tengo 2 pantallas y no consigo que funcionen. Pantallazo azul,

gracias

El viernes, 27 de febrero de 2015, 15:31:23 (UTC+1), hank_moody escribió:

No aun no lo solucione, me falta hacer otra prueba con otro arduino diferente
Un saludo ya te dire por aquilos resultados

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.

Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impresoras-3d+unsub...@googlegroups.com.

[Iceflow]

Has descomentado la linea que te dije...? Lo pone aqui debajo en el texto citado...

[Iceflow]

Ppr cierto, esa es la carpeta donde tienes arduino?

Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.

[hank_moody]

A ambas respuestas si, intente descometar lo que me dijiste, y la carpeta donde tengo arduino es esa misma, donde me lo instalo, en windows 7.

gracias por tu ayuda

[Saúl Saborido]

¿Estás seguro que la has conectado bien? Que se encienda el backlight no es indicativo de conactarla correctamente, a mi me pasó la primera vez que la enchufé. Tengo la misma funcionando conectada así:

[hank_moody]

nada he probado de todo,cambiar el exp1 y exp2, incluso darlos la vuelta, un ordenador diferente por si tenia algo mal instalado de librerias y nada.

Sigo igual la pantalla se enciande y si pulsas el boton suena pero no se ve nada.

si enchufo una de las pequeñs y hago el cambio en marlin va perfecta, asi que ya no me quedan ideas, volvere a la pequeña.

En la pequeña si cambio el contraste al menos cambia, en la grande(la 12864) no hace nada cuando enciende.

un saludo a los que me ayudaron

[Saúl Saborido]

Toma, prueba el Marlin que yo estoy usando en una Full Graphic (y funcionando), a ver si suena la campana o algo:

https://www.dropbox.com/s/dl5gwn2rlek7glv/Marlin.rar?dl=0

El domingo, 15 de febrero de 2015, 11:22:42 (UTC+1), hank_moody escribió:

[VincentM]

A ver si será esto:
http://forums.reprap.org/read.php?13,448609,483807

[es3nric]

Has probado a regular el potenciometro? A mi me paso

El divendres, 20 març de 2015, VincentM <vincen...@gmail.com> va escriure:

A ver si será esto:
http://forums.reprap.org/read.php?13,448609,483807

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo  impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.

Para publicar una entrada en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para obtener más opciones, visita https://groups.google.com/d/optout.

[Juan Ginés González]

Buenas!

Yo tengo el mismo problema con alguno LCD12864 que compré a los chinos. Probaré el tema de la resistencia, a ver si con eso lo apaño, ya que ver no se ve nada..., aunque si pulso la rueda si que pita, como si realmente estuviera funcionando. Compré otro LCD a otra tienda distinta (también china) y me funcionó perfectamente. En mi caso descarto el software.

[hank_moody]

probare la resistencia, yo igual que el compi descarto tema de software.

[Angel Sanchez]

Hace un par de días solucione el mismo problema en un LCD 12864 de alliexpres (reprap discount pero con la pcb en rojo). En mi caso con el marlin, la clave fue cargar la librería U8glib. Te la descargas, la descomprimes y la copias en la carpeta del arduino. Después la cargas con el menú "importar librería". Yo para eso me pongo debajo de la linea #include "boards.h" de la pestaña configuration.

Una vez hecho esto, descomentas //#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER y //  #define NEWPANEL  //enable this if you have a click-encoder panel

Con esto me funciono.

[hank_moody]

Pues si parece que el problema tiene ya explicación. Efectivamente si puenteo los pines 2 y 3 algo se ve, no esta el contraste bien pero se ve, es decir qe tengo que buscar la resistencia adecuada para que me de el contrate adecuado.

vaya mala suerte y me pasa con 2 pantallas, joder no me he vuelto loco ni nda con el software,....

gracias por la ayuda ahora a buscar la resistencia adecuada´

mil gracias.....

[Juan Ginés González]

Este fin de semana me pongo a probarlo!

Gracias por la info!

[Miguel Ángel Navarro Zoroa]

A mi me pasa exactamente lo mismo, probaré lo de la resistencia a ver si lo soluciono. Un saludo

[hank_moody]

pues nada dos pantallas y las dos arregladas igual, una resistencia entre los pines 2 y 3 y va de pelicula el potenciometro vuelve a funcionar y se ve perfecta.

gracias a todos por la ayuda, ahora tengo una pantalla de mas..... de no tener a tener dos, vaya tela....

saludos

[VincentM]

Si indicas el valor de la resistencia que te ha funcionado, puede ser útil para otros.

[hank_moody]

pues en una he puesto una de 470 y otra le puese de 630, vamos lo que tenia por casa, una necesita que le meta mas contraste con el potenciometro y la otra menos.

un saludo

[Saúl Saborido]

Vaya movida con la resistencia. Sólo por curiosidad, alguno que tenga el problema este, podría subir una foto de la pantalla por la parte de detrás (a ver si tiene algo de más o de menos, para comparar).

La mía funciona, y no tiene ninguna resistencia. De hecho hay un hueco marcado como RV - 3K. Os dejo una foto:

[Iceflow]

Yo tengo una de estas sin probar aun, adjunto foto:


​

La mia no tiene potenciometro para el contraste :( es de reprapdiscount.

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.

Para publicar en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para acceder a más opciones, visita https://groups.google.com/d/optout.

[Saúl Saborido]

Pues sí que son diferentes, sí...

Según el tío del enlace que puso Vincent (http://forums.reprap.org/read.php?13,448609,483807), dice que tiene una "RepRapDiscount Full Graphics Smart Controller (previous edition w/ potentiometer and red PCB)". Así que hay dos versiones de la RRD Full Graphics, y parece que la nueva es sin potenciómetro... o algo. Pues menuda mejora xD

[Iceflow]

Quizá venga calibrada fija para que se vea... pero no se yo :S tendré que probarla a ver que pasa...

[Miguel Ángel Navarro Zoroa]

¿Puedes poner una foto de dónde lo has soldado exactamente? A mi me pasa lo mismo a raíz de un corto que hice en un pololu. Después de remplazar el diodo de la ramps que se había roto vi que la pantalla se quedaba retroiluminada y con el beep de la tecla pero sin mostrar nada. Un saludooo

[Iceflow]

En el post del foro de reprap que pusieron anteriormente puedes ver una foto de donde han soldado la resistencia :D

El 21 de marzo de 2015, 4:11, Miguel Ángel Navarro Zoroa <mrma...@gmail.com> escribió:

¿Puedes poner una foto de dónde lo has soldado exactamente? A mi me pasa lo mismo a raíz de un corto que hice en un pololu. Después de remplazar el diodo de la ramps que se había roto vi que la pantalla se quedaba retroiluminada y con el beep de la tecla pero sin mostrar nada. Un saludooo

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo  impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.

Para publicar una entrada en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para obtener más opciones, visita https://groups.google.com/d/optout.

[Miguel Ángel Navarro Zoroa]

Gracias! No me había fijado >.<

Has recibido este mensaje porque estás suscrito a un tema del grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este tema, visita https://groups.google.com/d/topic/asrob-uc3m-impresoras-3d/XfD7wkM4cMc/unsubscribe.
Para anular la suscripción a este grupo y a todos sus temas, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para acceder a más opciones, visita https://groups.google.com/d/optout.

[hank_moody]

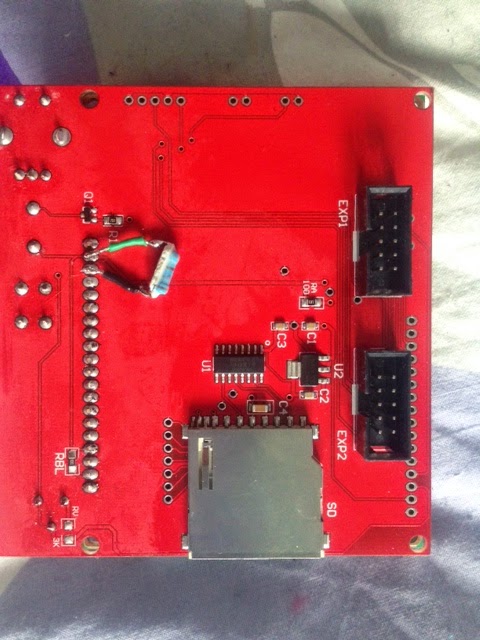

esta es mi placa con la resistencia soldada de mala manera por que estaba probando. (perdón por la chapuza)

[Iceflow]

En la foto del foro no usaba esos pines... O.o usaba los superiores que están sin soldar nada, en esta foto tuyo, los bujero de la derecha... supongo que servirá en ambos lugares...

El 21 de marzo de 2015, 13:00, hank_moody <ggbac...@gmail.com> escribió:

esta es mi placa con la resistencia soldada de mala manera por que estaba probando. (perdón por la chapuza)

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.

[hank_moody]

En el foro habia varios, y mas de uno lo soldaba en los pins, que solde yo, ahi es donde empece a puentear con un cable y vi que volvia el contraste

[Iceflow]

Anda, yo solo vi la primera foto y vi que lo ponía en los otros agujeros que decía yo :P bueno es saberlo...

El 21 de marzo de 2015, 17:53, hank_moody <ggbac...@gmail.com> escribió:

En el foro habia varios, y mas de uno lo soldaba en los pins, que solde yo, ahi es donde empece a puentear con un cable y vi que volvia el contraste

[hank_moody]

yo no tengo ni idea de electronica la verdad, pero si que me gustaría saber a que se debe el fallo, ya que me ha pasado en 2 pantallas diferentes compradas en diferente sitio, obviamente ambas son de china, pero al ser un error recurrente sería bueno saber la razon, imagino mas de uno y mas de dos con pantallas inutilizadas por esto.

A ver si alguien arroja algo de luz, incluso podría donar una de las mias para quealguien la mire que sepa de esto.

un saludo

El sábado, 21 de marzo de 2015, 18:01:16 (UTC+1), Aisflou escribió:

Anda, yo solo vi la primera foto y vi que lo ponía en los otros agujeros que decía yo :P bueno es saberlo...

El 21 de marzo de 2015, 17:53, hank_moody <ggbac...@gmail.com> escribió:

En el foro habia varios, y mas de uno lo soldaba en los pins, que solde yo, ahi es donde empece a puentear con un cable y vi que volvia el contraste

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.

Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impresoras-3d+unsub...@googlegroups.com.

[VincentM]

Yo llamo a la razón 'Geeetada'.
Geeetech es el fabricante de la mayoría de esas pantallas, por no decir todas. Este fabricante, como muchos otros en China, de vez en cuando y por ahorrar costes, cambia lo que le parece. A veces le sale bien y otras no.
Pasó lo mismo con los Arduinos y el chip CH340 (esto creo que no fué Geeetech).
Y la historia de la RAMPS-FD (RAMPS para el Arduino Due) también tiene tela.

[Saúl Saborido]

Lo que es bastante obvio es que muchos fabricantes chinos no prueban lo que fabrican xD.

A mí me llegó un Arduino MEGA con chip CH340 de esos, y si le pongo un cable de más de 50cm., me da error de que no se puede iniciar el dispositivo. Aparte de llevar un cristal de 12Mhz., que no se lo he visto nunca a un Arduino (de hecho creo que esto requiere un bootloader específico, según he entendido buscando info). Estos chinos están locos (léase con acento de Astérix) ;)
