[duda] Adaptacion husillos p3steel.

354 views
Skip to first unread message

Alex R.

unread,
Jul 19, 2014, 1:18:24 PM7/19/14
to asrob-uc3m-i...@googlegroups.com
En el kiki estan la adaptacion del z  a husillos de m10
Teniendo que adaptar los centros de la varilla lisa y desplazandola.

Pero para 8 mm tengo entendido que no hace falta desplazar la varilla lisa pero no he encontrado los stls correctos.

¿Alguien sabe donde encontrarlos?

¿Hay posibilidad tambien de cambiar las correas por husillos aunque sea de paso mas largo?



Antonio Navarro

unread,
Jul 19, 2014, 3:35:04 PM7/19/14
to asrob-uc3m-i...@googlegroups.com
Hola,

Pues para Husillos de 8 mm ni idea de si están las piezas por algún sitio. En la wiki además de los .stl están los ficheros OpenSCAD de las piezas... No sé si pillas la indirecta 0:-D

Un saludo,

VincentM

unread,
Jul 19, 2014, 4:03:27 PM7/19/14
to asrob-uc3m-i...@googlegroups.com
Mra este hilo:

https://groups.google.com/forum/#!topic/asrob-uc3m-impresoras-3d/WhplNe3JNBE

creo que usa husillos de 8mm.

PD.: Anda que lo del 'kiki' ...



El sábado, 19 de julio de 2014 19:18:24 UTC+2, Alex R. escribió:

Alex R.

unread,
Jul 19, 2014, 7:06:31 PM7/19/14
to asrob-uc3m-i...@googlegroups.com
https://github.com/erikcrane/P3Steel-Husillos


aqui estan pero mañana lo miro.

Un saludo

Fran Lozano [Erikcrane]

unread,
Jul 21, 2014, 7:22:08 AM7/21/14
to asrob-uc3m-i...@googlegroups.com
Buenas,

Yo uso husillos de 10, mis stls no te serviran. Tengo los originale sen solidworks y se puede cambiar el alojo de la tuerca del husillo. Lo que no se es si usas la misma tuerca cilindrica que la que yo uso

un saludo :D

qvarker

unread,
Jul 21, 2014, 1:53:32 PM7/21/14
to asrob-uc3m-i...@googlegroups.com
Hola, Alex.

Yo me compré husillos de 8, en concreto estos:


Con estas tuercas hexagonales:


Y me hice unas piezas modificando los STL de la Hephestos con la misma distancia entre husillo y varilla lisa que en la i3 normal, están en mi Github aquí: https://github.com/qvarker/mod_p3steel/tree/master/STL

Son las que se llaman Polea_X_Husillo_TR8x1.5.stl y Motor_X_Husillo_TR8x1.5.stl. También están las fuentes en FreeCAD en la raíz del Github, y alguna otra pieza modificada por si a alguien le interesa.

Por supuesto, solo te valen si usas esa tuerca. Pero llevo ya tiempo con ellas en mi p3 y funcionan muy bien.

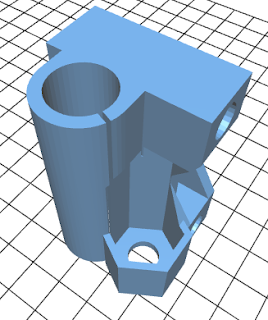

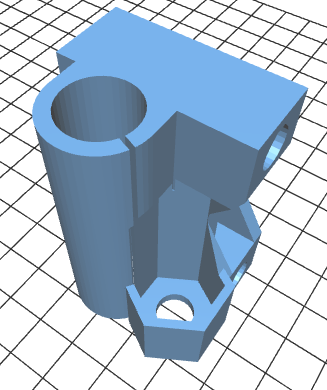

Adjunto un par de imágenes.

Un saludo.


El sábado, 19 de julio de 2014 19:18:24 UTC+2, Alex R. escribió:

Alex R.

unread,
Jul 21, 2014, 4:48:26 PM7/21/14
to asrob-uc3m-i...@googlegroups.com
gracias, primero pediré los husillos y luego veré los stls segun lo que pida
