Desbobinadora de filamento

[EMG]

Bueno todavía soy bastante nuevo en esto de imprusar pero suelo leer todo lo que puedo para ir aprendiendo poco poco.

Lo que me sorprende es que no he visto comentarios sobre un problema que a mi me ha arruinado varias piezas, a saber:

Cuando el eje X se está moviendo a toda leche y el carrete necesita girar para soltar más filamento, pega un tirón y pierdo pasos en el eje X con lo que el resto de la pieza sale desplazada. Quería saber si a vosotros también os pasa y de ser así como lo solucionáis. Yo intento liberar bastantes vueltas pero si son piezas grandes y te tienes que marchar al final me acaba llegando el tirón. Supongo que los que tenéis Bowden no tenéis este problema (esto también está en mis planes pero por ahora quería exprimir mi recién estrenada impresora)

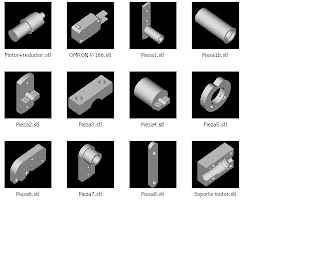

Por ahora estoy trabajando en una desbobinadora casera utilizando un motor-reductor de un atornillador eléctrico del chino y un soporte metálico de una balda del Ikea que que me sirve para colgar la bobina por encima de la impresora. Os pongo unas miniaturas de las piezas que ido imprimiendo y si interesa el tema doy mas detalles.

De todas formas espero vuestras respuestas porque al ver que nadie tiene el problema llego a pensar que se me escapa algo y que estoy matando moscas a cañonazos.

Saludos

[coleoptero jmag]

Ese problema nos ha ocurrido... creo que a todos.

Aunque depende mucho de la bobina... Hay bobinas que son casi imposibles.
jajaja

Otras sobre todo las de dos kilos de RRW... son complicadas a veces en su comienzo.. Pero una vez consumido el primer medio kilo suelen estar bien hiladas. También hace mucho es sistema de carro que uses... Yo en eso tengo sólo la experiencia con este:

¿La pregunta de si interesa a alguien es retórica? Si te interesa a tí y deseas compartirlo estás en el sitio adecuado. Gente habrá que le resulte interesante tu trabajo y pueda usarlo sin más, evolucionarlo, mejorarlo... criticarlo... Eso es bueno... EMG y es de agradecer.

Prusaludos.

(ºLe

--




--
_______________________________
Juan Manuel Amuedo González (coLe)
Twitter: colepower
Blog de notas: http://www.scoop.it/t/barfablab
Blog personal: http://dadoque.blogspot.com
coleoptero_AT_gmail_IN_com
_______________________________

[EMG]

Gracias por tu respuesta Cole, me alegra saber que no estoy haciendo una gran burrada. Esta tarde terminare de imprimir el soporte para el motor e iré poniendo más detalles. Mi intención es que cualquiera pueda usarlo y mejorarlo pero necesitaba saber si pensabais que podía tener una utilidad real o ya utilizabais algún otro método más simple.

Saludos

[coleoptero jmag]

Leches... olvidé el enlace:

http://www.thingiverse.com/thing:21435

En thingiverse hay numerosos diseños de 'spool rollers' pero nunca son suficientes... para saciar las necesidades de todos ;)

(ºLe.

[Jose Ramon Macias]

No se como es de frecuente el problema (aún estoy montando...), pero es evidente que preocupar, preocupa. Sólo hay que fijarse un poco en las fotos de las prusas (y otras impresoras) para darse cuenta que cada uno le ha nuscado una solucion distinta a la posicion de la bovina. Si fuese un tema resuelto, todos estarían igual (mas o menos...). Así que, animo, y a probar, que los que venimos detrás seguro lo agradeceremos...

El jueves, 8 de noviembre de 2012 14:48:26 UTC+1, Juan Manuel Amuedo (coleoptero) escribió:

[Iceflow]

Yo he usado un porta bobinas que se ajusta a casi cualquier bobina de plastico, con sus soportes y toa la pesca, e iba muy suave, super suave!! aunque era algo grandota jejeje y por tener algo mas pequeño, ahora impruse unas piezas de un spool holder de esos mas sencillos que llevan 4 rodamientos unidos a 4 varillas roscadas y la bobina encima de ellos y me va peor, le cuesta mas sacar el plastico y no me he fijado si da tirones como tu has comentado, pero no me convence, creo que volvere al anterior modelo jejeje ademas alguna vez si se "enreda" un poco el plastico en la bobina la cabrona se sale de la base y se vuelca jajaja prusa bobina!!!

Tu idea la verdad es que esta muy bien pensada. El motor lo tendras soltando siempre hilo? lo suyo seria que lo controlara algun pin del micro, no? con un ULN2003 o algo asi baratillo, para que deshilara lo que va pidiendo el extrusor :D Seria un proyecto super interesante la verdad. Danos mas detalles, que el conocimiento no ocupa lugar jejeje

--




[Enrique Martinez]

Bueno os pongo un par de fotos de dos maquinas que tenemos en el trabajo y os explico como trabajan. Yo he intentado hacer un mix de las dos. La pequeña la hicimos nosotros y basicamente es una estructura con un eje apoyado en un rodamiento al que se le acopla un motor controlado por un variador de frecuencia. En el cuadrito lleva un potenciometro que debe regular el operario segun la bobina este al principio o al final y segun la velocidad demandada por la maquina a la que alimenta. Este metodo esta muy lejos de lo que pretendo ya que si tengo que estar presente le doy unas vueltecillas con la mano.
La otra maquina es una desbobinadora comercial con ascensor y con comunicacion con la maquina a la que alimenta. Aunque realmente la comunicación no es la clave, la clave esta en unas poleas que lleva arriba y por las que se hace pasar el cable. Cuando se consume cable lo coge del que esta acumulado entre las poleas que no ofrecen apenas resistencia y al haber consumo las poleas se juntan y con unos finales de carrera sabe que tiene que hacer girar la bobina o pararla segun la posicion de las poleas.
Una tercera opcion seria poner un motor PAP en paralelo con el extrusor de la impresora pero no sé que tal le sentaria al pololu que ya tiene lo suyo.
Os adelanto que mi planteamiento es mas sencillo pero dejadme hacer unas pruebas antes de adelantsr mas datos.
Saludos

--




[EMG]

Por cierto Aisflou tienes alguna foto del portabobinas que te daba buen resultado?

Saludos

[Iceflow]

Pues increiblemente ahora mismo no lo encuentro jajaja y me he mirado las 29 paginas de spool holders de thingiverse :P

El que usaba tenia unos Hubs centrales con dos rodamientos cada uno, que se insertaban por el lateral de la bobina de plactico, luego se atravesaban con una varilla M8, se atornillaba y listo!! :D el resto del spool holder, osea la base sobre la que va esa varilla con el rollo de plastico puede usar una de las miles que hay por thingiverse, al igual que por thingiverse hay mogollon de spool hubs, pero no encuentro el que use especificamente :(

Creo que el tema para que vaya fino es que la bobina este sujeta por el centro y con rodamientos, para evitar fricciones.

Ahora mismo lo tengo desmontado, a ver si saco unos minutos y lo monto para que lo veais :D

El 8 de noviembre de 2012 18:27, EMG <enriqu...@gmail.com> escribió:

Por cierto Aisflou tienes alguna foto del portabobinas que te daba buen resultado?

Saludos

--

[Pablo Murillo]

Yo para las bobinas puse un porta bandejas del ikea, caben 2 y giran bien, tengo pendiente diseñar dos piecicas para encastrar dos rodamiento dado que la barra en la que apoyan es de 8mm.. Ahora no estoy en casa, pero esta noche mando foto, puede que en mi galería de flickr salga en alguna foto. También creo que la publiqué hace tiempo por aquí.

Entiendo que el problema es, que a pesar de un porta rollos, el plástico no fluye correctamente, pero bueno.. Aporto la idea!

--




[Iceflow]

Yo vi tu porta rollos :D una solucion muy buena jejeje Ikea tiene de todo para el Prusador abezado jajaja Si le pones un "hub" (es increible que no encuentre la palabra en castellano XDD) con sus rodamientos 608zz se te moveran como la seda :D fijo fijo!! Yo en su dia impruse los chismes esos para mis  bobinas de RRW y estaban guay porque servian para bobinas desde 30 a 60 cm de radio, que es por lo que me los impruse, porque daban juego para futuras bobinas distintas :P  A ver si al menos encuentro el STL, que lo debo tener por algun lado :P

--




[Iceflow]

Este es el HUB que use yo para la bobina de RRW, lleva dos rodamientos bien encastraditos por cada lado y al meter la varilla y apretar con tuercas contra la bobina queda genial y va super suave :D

[Diego Prado Gesto]

He encontrado el que dices: http://www.thingiverse.com/thing:7475

Es que he visto la pieza pero no me quedaba claro cómo se insertaba. Ahora ya está solucionado. Yo también tengo algún que otro problemilla para desenrollar la bobina, así que lo probaré.

Saludos

[Iceflow]

Jarl!! pues si, es esa :D La verdad es que con esos "chismes" a mi me salia el filamento super facil, es un poco almatrostillo cada uno de ellos, pero sirven para muchas bobinas diferentes, es lo bueno jejeje

--
