[PROBLEMA] Atasco Hotend J-Head

[Juan Antonio Sánchez]

Después una semana sin poder tocar la impresora y del n-esimo problema construyendola, voy a ver si soluciono el problema del atasco. Se que el problema del atasco del j-head no es nuevo, de hecho, he visto muchos post con el problema y más o menos se que se soluciona colocando un ventilador hacia el peek (parte negra del j-head).

Pero cuando le conecto el ventilador, la punta no alcanzaba la temperatura para extruir, así que baje la velocidad del ventilador (60%) para que la alcance.
Le hice un apaño con papel de aluminio para aislar la punta de la corriente de aire.

Utilicé:
- Punta: 0,3mm
- Extensión: manual (la hago manual porque mi tornillo extrusor lo he hecho yo y para descartar esta causa del atasco. Tambien se comia el plástico)
- Hotend: j-head MKV
- Filamento: 3mm naranja de Leapto3D (Tª extrusión recomendada 220º)
- Temperatura de extrusión:220-223ªC
- Ventilador de 40mm.

La semana pasada cuando extruia, al principio salía más o menos bien pero había que hacer algo de fuerza, pero al rato empezó a costar mucho más trabajo extruir. Y tenía el ventilador puesto para refrigerar.

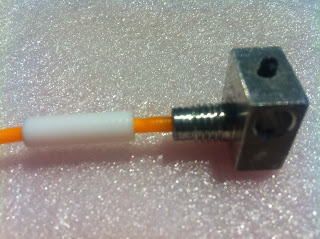

Ayer cuando desmonté el horted me encontré esto. Ver fotos:

Se puede ver el atasco en la foto izquierda y en la derecha el teflón encajado, que costo sacarlo hacia atrás

Antes del atasco, lo que hice fue lo siguiente, con la velocidad del ventilador al 100%, la punta no alcanza la temperatura de extrusión del plástico. Por eso, tanteando, baje al 60% la velocidad del ventilador y en Repetier Host puse una temperatura de 235ºC, hasta que la alcanzó los 220ªC(termistor) de fusión del plástico.

La extrusión era manual costaba trabajo y hubo un momento en que noté que el filamento bajaba de golpe, como si encajase, hay creo que empezo el atasco.

Pense que podria ser que la temperatura de extrusión fuese mayor, pero no puede ser, porque al principio el plástico fluia bien. Pero de todas maneras lo intente:

Con el ventiladr al 60% y trate de subir la temperatura (con Repetier-Host) hasta 240ºC, no llegaba, apenas subia unas decimas la temperatura.
Puse 240ºC (con ventilador a 60%), pero nada, subia unas pocas decimas, y eso que dejaba tiempo suficiente para que llegara a esa temperatura,pero nada.
Puse 280ºC en Repetier Host pero solo subio a 223,60ºC

Asi que si no bajo la velocidad del ventilador, la temperatura no sube, Y no la quiero bajar más porque si no, es mas fácil que se atasque pq el plástico es más fluido y es más fácil que se atasque.

La resistencia del hotend esta bien porque al final, baje la velocidad del ventilador y subia la temperatura perfectamente. Y el termistor también marca bien.

Ya no se si es pq la punta es muy pequeña, 0,3mm, pero he visto videos donde tienen esta punta y extruye bien. O pq el ventilador no lo dirijo bien hacia una zona concreta y no refrigera bien el PTFE, el peek.

Por cierto, la punta la limpie metiendola en acetona como se dice en el foro.

En fin, no se que hacer ahora. ¿Que puedo hacer para solucionar esto?
Necesito consejos pq la semana pasada cuando me paso esto, después de todos los problemas que he tenido, estuve a punto de mandar la impresora a .......................arrr

Pero bueno, tengo muchas ganas de que empiece a imprimir y espero que merezca la pena tanto esfuerzo y quebraderos de cabeza.

Un saludo a todos y espero vuestros consejos.
Juan Antonio

[Iceflow]

No se ve la foto de la izquierda :( al menos yo en el correo no la veo...

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus correos electrónicos, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar una entrada en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para obtener más opciones, visita https://groups.google.com/groups/opt_out.

[Juan Antonio Sánchez]

La subo de nuevo.

[Juan Antonio Sánchez]

No se si se aprecia bien ....

[Iceflow]

Si, ahora se aprecia bien, para mi eso es un fallo en el hotend, aun con ventilador, que no deberia de ser necesario, el plastico se esta expandiendo y perdiendo propiedades antes de lo normal, o bien tienes exceso de temperatura para ese plastico o si no ese hotend no es de "buena" calidad... :S

[Juan Antonio Sánchez]

El hotend lo compre en reprap.me por ebay.

Con el fallo, ¿te refieres a la punta o a todo el hotend?
Voy a probar a bajar un poco la temperatura.
Yo creia que podia ser porque la punta es de 0,3mm
Otra cosa, ¿dejo que la punta alcance la temperatura, y después enchufo el ventilador? o ¿lo pongo a funcionar al mismo tiempo que caliento la punta?

El sábado, 14 de diciembre de 2013 05:13:32 UTC+1, Aisflou escribió:

Si, ahora se aprecia bien, para mi eso es un fallo en el hotend, aun con ventilador, que no deberia de ser necesario, el plastico se esta expandiendo y perdiendo propiedades antes de lo normal, o bien tienes exceso de temperatura para ese plastico o si no ese hotend no es de "buena" calidad... :S

El 13 de diciembre de 2013 21:47, Juan Antonio Sánchez <jasanc...@gmail.com> escribió:

No se si se aprecia bien ....

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.

Para anular la suscripción a este grupo y dejar de recibir sus correos electrónicos, envía un correo electrónico a asrob-uc3m-impresoras-3d+unsub...@googlegroups.com.

[Iceflow]

Me refiero mas bien al montaje y la zona donde va el PTFE  encajado, el plastico parece que pierde propiedades muy arriba y no deberia ser asi... vuelve a montarlo y ajusta bien el PTFE, que llegue a la parte de abajo bien bien, para asegurar que el plastico no se funde hasta llegar a la parte de abajo...

Para anular la suscripción a este grupo y dejar de recibir sus correos electrónicos, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.

[Lolo Cortes]

Yo tuve muchos problemas como el tuyo hasta que me aplique un poco de aceite de las maquinas de coser en la punta del filamento antes de cargarlo y si acaso un poco mas despues y me va de maravilla, no se ha vuelto a atascar nunca mas, se ve que entra muy junto en el PTFE y se endurece y da el atasco, el aplicar el aceite no afecta a la impresion ni nada comprobado.

Espero que te funcione tan bien como a mi

[misan]

El ventilador lo tienes que colocar con algún conducto que canalice el aire a la parte superior del hotend pero que impida que sople en la parte inferior que es al que quieres que se caliente.

[Juan Antonio Sánchez]

Misan, asi lo puse, pero con papel de aluminio y trataba de que no le diese a la punta. Y creo que más o menos lo conseguí.

Aisflou, yo creo que ajusta bien el PTFE y no tiene holgura, ¿te refieres a eso?

Lolo,  lo probaré con lubricante WD40 a ver qie tal va.

Ahora hace una hora lo he metido la punta del hotend en acetona del mercadona, lo he sacado, pero todavia no puedo sacar el plastico,¿ es normal o es que la acetona del mercadona es mala?

[Iceflow]

Si, me refiero a que el PTFE quede bien ajustado y no tenga hueco para desplazarse y salirse del sitio.

La acetona tiene que ser industrial... la de super no vale xDDD en tiendas de pintura por ejemplo la tienen, o al menos yo la compre en una jejjjee

--


---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.

Para anular la suscripción a este grupo y dejar de recibir sus correos electrónicos, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.

[VincentM]

Que yo sepa, Mercadona no vende acetona sino quitaesmaltes que no es lo mismo.

Necesitas Acetona pura que puedes encontrar en Alcampo, Leroy Merlin, etc.

Saludos.

[Juan Antonio Sánchez]

Mañana compro acetona en condiciones en una ferreteria.  jeje.
Es que en el bote pone acetona, y la desace pero no del todo.
Puede que no lo haya desatascado bien por usar la acetona del mercadona xD, espero que sea eso.

Mañana probaré.

Aisflou, creo que esta bien ajustado pq cuando se atasca y lo desmonto el PTFE esta totalmente en contacto con la punta y no deja hueco como se ve en una de las fotos que puse.

[Juan Antonio Sánchez]

Hola  aqui estoy de nuevo, jeje, con un problema mayor,

Resulta que estaba probando la extruxión una vez limpiado el hotend, y de repente noto que el plastico se endurece, y veo que el software (Repetier) se queda colgao, lo apago todo y veo que el chip del arduino esta bastante caliente y el led verde ha perdido intensidad: el arduino mega no funciona; por suerte tennia otro, quito el roto, y coloco el nuevo con la RAMPS 1.4 y nada que no va. Y no se si la RAMPS tambien se ha estropeado o se le ha ido algun fusible.
La verdad es que no se de que se ha podido estropear, pq funcionaba perfectamente.

¿A alguien le ha pasado esto?¿Se le puede cambiar algo a la ramps y hacer que funcione d nuevo?
No tengo mucha idea de electronica, por no decir ninguna,jaja.

Y tambien he probado los pololus con una ramps que me llego estropeada (solo funcionaban los ejes x e y) y nada, no van.

Deberia abrir otro hilo con este problema, ¿no?

Por cierto, hoy he leido este hilo
https://groups.google.com/forum/#!topic/asrob-uc3m-impresoras-3d/Z56EGrWe9BI

y puede que mi problema no fuese el extrusor, sino la humedad del filamento, pq donde vivo hay mucha humedad (Almería) ya q estoy junto al mar.
Si encuentro solucion para este nuevo problema, veré si es problema de humedad del filamento.

¡¡Feliz año!! y gracias por vuestros consejos.

[Iceflow]

El arduino cuando lo pinchas por USB en el PC lo reconoce? tanto el "viejo" como el "nuevo"...

Que es lo que no funciona de la RAMPS? a que te refieres?

--


---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.

Para anular la suscripción a este grupo y dejar de recibir sus correos electrónicos, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.

[Juan Antonio Sánchez]

El arduino "viejo" no lo reconoce, el "nuevo" si.

En cuanto a la RAMPS la puse sobre el nuevo con los pololus puestos y ningún motor se movía. La temperatura si la tomaba pero me daba unos valores tanto de la cama como del fusor de unos 40-50 grados que iba variando constantemente y realmente estaba a temperatura ambiente.

Lo q no probé era si calentaba el fusor.
Y he comprobado la fuente d alimentación y entran los 12v.

[Iceflow]

Has vuelto a subir el firmware correctamente al arduino nuevo? el viejo si no lo reconoce el pc esta claro que algo le ha pasado :(

[Fran Lozano [Erikcrane]]

Buenas,

Con el problema del atasco yo con el mismo plástico de Leapto3D y punta de 0.35 no pude extruir. Subí la temperatura a 300º para que pudiera fluir y acabé llegando a la conclusión de que filamento de 3mm con boquilla de 0.35 es algo difícil, demasiada resistencia. El mismo plástico a 220 con el mismo fusor, pero con boquilla de 0.5 me va perfecto.

Con lo del Arduino que no lo reconoce a mi me paso una vez con el Arduino Leonardo. Se le habia frito el firmware de Arduino. Tuve que utilizar otro Arduino para poder programar el estropeado. Si buscas encontraras como hacerlo, es sencillo, con el mismo IDE de Arduino puedes programar el atmega utilizando otro arduino como programador.

Lo de que la RAMPS no chute yo iria descartando posibles problemas, por ejemplo, probaria con un pololu y el eje X, si funciona voy poniendo los pololus en el eje X para probar que todos funcionan, no se si me explico.

Un saludo :D

[Exergy123(shop.reclone3d.com)]

Mi experiencia me dice que los JHead de cabeza de aluminio fallan más (al principio yo los vendia). Por eso el Hispania lo hacemos en latón.
Sobre el diametro de la boquilla es cierto, hemos estado haciendo pruebas con boquillas de 0,25 y 3mm de filamento y el hotend se atasco en seguida!
Creo que en 3mm el limite es de 0,35. ¿Alguien tiene experiencia con 0,25 y 3mm de filamento?

[Lepes]

Muy curioso el tema. Yo tengo un E3D all metal y ayer se atascó imprimiendo a 0.2 (haciendo pruebas). A 0.3 llevo un par de meses sin problemas (con el extrusion width se va a  0.35-0.42)

[Exergy123(shop.reclone3d.com)]

Es de 3mm de filamento el E3D , lepes?

[Juan Antonio Sánchez]

Aisflou, en el arduino viejo tenía marlin, al nuevo le instale marlin, le puse la ramps con los pololus y todo conectado, pero no funcionaba ningun motor (utilizaba Repetierhost), lo que si daba señal era la temperatura pero con registros de entre 40-50 grados, cosa q me extraño y por eso creo q algo va mal en la ramps.

Después le instale el sprinter superestable de obijuan con el pronterface y probé con otra RAMPS a la que le funcionaba bien los ejes x e y (tengo q probar con la otra, la q tenía cuando el arduino cascó). Pero tampoco daban señal los motores. Y la temperatura también me da entre 40-50 grados.

Escribiendo esto me estoy dando cuenta q lo d la temperatura con 2 programas (RepetierHost y Pronterface) me da lo mismo, raro raro. Y conectar, conectan con el firmware, pero los motores no funcionan.

[VincentM]

Yo tambien tengo un E3D.

He impreso bastantes piezas a 0.1 y 0.2 sin problemas de atascos (siempre ABS de 3mm y de procedencias distintas)

Sólo he tenido 2 atascos (uno por fallo del termistor y otro porque se aflojó la punta).

El jueves, 2 de enero de 2014 15:53:16 UTC+1, Lepes escribió:

[Juan Antonio Sánchez]

Fran,
He hecho eso que dices pero nada, no van los motores.
Seguramente tenga que cambiar la boquilla como tu hiciste, pero antes me gustaria probar a ver si es un problema de humedad del filamento.
Pero despues seguramente cambie de boquilla o de extrusor, a ver si por fin funciona la impresora.

Pero ahora tengo que ver si se ha roto la ramps y/o pololus, xD.

[Xoan Sampaiño]

Se está liando el tema, pero en cualquier caso, creo que se hablaba del diámetro de la boquilla y no de la altura de capa.

--


---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus correos electrónicos, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar una entrada en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para obtener más opciones, visita https://groups.google.com/groups/opt_out.

--
Xoan Sampaiño [xoan@twitter|vimeo|flickr|delicious]

 /\  Document Freedom Day - Liberate your documents
_\/` http://documentfreedom.org/ - March 26th, 2014

[VincentM]

Ups!

Si, perdón.

En mi caso es con boquilla de 0.4 y filamento de 3mm. que no viene mucho al caso.

El jueves, 2 de enero de 2014 16:28:48 UTC+1, Xoan Sampaiño escribió:

Se está liando el tema, pero en cualquier caso, creo que se hablaba del diámetro de la boquilla y no de la altura de capa.

On Thursday, January 2, 2014, VincentM wrote:

Yo tambien tengo un E3D.

He impreso bastantes piezas a 0.1 y 0.2 sin problemas de atascos (siempre ABS de 3mm y de procedencias distintas)

Sólo he tenido 2 atascos (uno por fallo del termistor y otro porque se aflojó la punta).


El jueves, 2 de enero de 2014 15:53:16 UTC+1, Lepes escribió:

Muy curioso el tema. Yo tengo un E3D all metal y ayer se atascó imprimiendo a 0.2 (haciendo pruebas). A 0.3 llevo un par de meses sin problemas (con el extrusion width se va a  0.35-0.42)

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.

Para anular la suscripción a este grupo y dejar de recibir sus correos electrónicos, envía un correo electrónico a asrob-uc3m-impresoras-3d+unsub...@googlegroups.com.
Para publicar una entrada en este grupo, envía un correo electrónico a asrob-uc3m-impresoras-3d@googlegroups.com.

Para obtener más opciones, visita https://groups.google.com/groups/opt_out.

[Iceflow]

Esto creo que responde a que con el arduino nuevo si que has podido cargarle un firmware y sin problema en ese sentido. Porque no vuelves a ponerle el Marlin, tal cual lo tenias, que funcionaba y pruebas de nuevo con ambas ramps a ver que pasa?

--

---
