Foro Imresora de resina, por favor
398 views
Skip to first unread message
Angel Ace
Oct 25, 2021, 10:25:20 AM10/25/21
to Clone Wars: Imprimiendo impresoras 3D
Hola a todo.
En primer lugar me disculpo con todos porque se que este no es el lugar adecuado.
Tengo una impresore hecha por mí, prusa i3 que utilizo exporadicamente para hacerme piezas con freecad.
La cuestion es que necesito piezas muy pequeña, de 5mm de tamaño y claro con ABS imposible, por eso he pensado en la resina que da mucha más resolución, pero estoy totalmente deshubicado, por favor recomendarme un buen foro de impresoras de resina en castellano.
Muchas gracias. Angel.
Alex Tutusaus
Oct 25, 2021, 10:29:06 AM10/25/21
to Clone Wars: Imprimiendo impresoras 3D
Que tipo de piezas son? tienes alguna de muestra que puedas colgar foto? o stl incluso?
--
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para cancelar la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para ver esta conversación en el sitio web, visita https://groups.google.com/d/msgid/asrob-uc3m-impresoras-3d/802dc538-d11a-426a-831b-584d7c4687a9n%40googlegroups.com.
Nos
encantan los árboles. No me imprimas si no es necesario. // We love trees! Don't print me unless it's really needed.
Jose H
Oct 25, 2021, 3:21:57 PM10/25/21
to asrob-uc3m-impresoras-3d
Hola Angel
No conozco ningún foro de impresoras de resina, pero quieres imprimir una pieza muy pequeña.
Las impresoras de resina son cada vez más baratas siempre y cuando uses un panel LCD, que tienen mucha peor resolución que un proyector, con el que puedes hacer piezas muy pequeñas.
Sin saber más no te podemos ayudar. Es posible que te valga una impresora LCD.
Teóricamente puedes hacerte una impresora de proyector muy barata, con poco más que un proyector y una raspi.
Ahora, es un infierno, piensa que tienes que saber de todo, calcular el curado de las piezas, prueba y error con resina que es carísima. Instalar el software en la raspbery pi, estudiarte las mil opciones que existen, saber desmontar y romper el filtro ultravioleta y la rueda de color del proyector. Saber que proyector tienes que comprar(no todos enfocan en pequeño), quitarle los límites del sistema de enfoque para que enfoque pequeño.
Sencillamente muchas cosas pueden salir mal y saldrán mal. Yo he quitado unas 5 ruedas de color y cada vez que lo he hecho lo he pasado mal porque era un proyector diferente y puedes cometer un error siempre y cargarte un proyector nuevo. Si lo haces lo ideal es asociarse con más gente y cada uno se encargue de algo en concreto, si no te vuelves loco.
Las impresoras que venden de proyector DLP ya hechos que conozco son bastante caros todavía.
Si te esperas un poco al año que viene ya tendrás impresoras de resina de proyector más o menos asequibles, este es el kickstarter:
La mejor recomendación es que aprendas inglés si no lo sabes ya. Sencillamente todo está en inglés , incluso el trabajo hecho por hispanohablantes. Lo mejor es acostumbrarse a hablar y entender en inglés como en español cuanto antes.
Angel Ace
Oct 26, 2021, 2:58:45 PM10/26/21
to Clone Wars: Imprimiendo impresoras 3D
Hola
Soy radioafinionado, tengo un helicoptero que han dejado de fabricar, ya no encuentro repuestos, tiene un engranaje cónico de 5 mm de diámetro por 6 mm de
alto y 10 dientes, tengo fotos y tambien he dibujado uno en solidwork. Tiene otros dos engranajes tambien de 6 y 7 milimetros de los que solo me queda uno, la usaria tambien para otras partes como chasis y palas.
No quiero fabricar la impresora sino comprar una LCD.
Gracias Angel
Jose H
Oct 26, 2021, 8:38:09 PM10/26/21
to asrob-uc3m-impresoras-3d
Yo personalmente lo veo demasiado pequeño para una impresora de resina LCD normal. Te decía lo de fabricársela por el precio y porque no están muy disponibles las DLP.
Yo tengo una Wanhao Duplicator que ya es antigua y los anillos de dedo que son más grandes que eso no salen del todo bien. He probado Anycubic nuevas, no la nueva de 4K y tampoco.
Con proyector salían perfectos, después de complicarse la vida muchísimo.
No se hasta que punto un engranaje impreso te puede valer. No creo que sea el rotor principal, si lo fuera pienso que necesitarías metal. Ahora los heli baratos eléctricos usan una rueda grande de plástico por dos razones, primero para aumentar el par, pero también para alejarlo del eje principal y que haya menos concentración de esfuerzos y así poder usar piezas inyectadas de plástico baratas porque si no las piezas de plástico funcionan mucho peor que el metal.
Para fabricar en metal se puede usar cera perdida pero ya necesitas más cosas. Si tienes los engranajes nuevos de repuesto puedes copiarlos con silicona y cera perdida sin necesidad de impresora, ahora, necesitas al menos un horno pequeño de microfusión.
Es difícil además comprar resinas asequibles que tengan ductilidad y aguanten impactos porque una resina suele ser monocomponente. El ABS por ejemplo tiene tres monómeros, uno le da dureza, otro flexibilidad y otro resistencia. Las resinas que he probado y las que tengo no aguantan golpes mecánicos. Son útiles para figuras o cera perdida.
La impresora de resina casi no la uso para imprimir porque es muy engorroso, la uso mucho para prototipar PCBs. Considera ese sesgo personal (y los ya comentados)que tengo para evaluar si es de utilidad mi experiencia para ti o no.
Un saludo
Angel Ace
Nov 6, 2021, 2:13:54 PM11/6/21
to Clone Wars: Imprimiendo impresoras 3D
Hola
Yo hablaba de imprimir en resina pensando que la resolucion que tienen sería suficiente, por si no ha quedado claro yo no tengo ni idea de impresión en resina. Pensé que tendrían suficiente resolucion basándome en fotos de objetos que he visto impresos nada más y también en que en algún lado leí que había resinas parecidas a las que utilizaban los dentintas, muy duras.
Es una lastima que me digas lo de la resolución. Adjunto foto de los engranajes que pretendo hacer, como dije el mas pequeño de 5mm de diámetro y el más grande de 8mm.
Si a alguien se le ocurre una idea sera muy bien recibida.
Gracias.
Jose H
Nov 6, 2021, 4:26:00 PM11/6/21
to asrob-uc3m-impresoras-3d
Un engranaje no tiene que ser muy duro. Un engranaje duro se quiebra, se rompe. Se crea una grieta que progresa hasta que se rompe del todo. Si el engranaje gira rápido puedes romper el engranaje super rápido.
Esas piezas están diseñadas para molde, que es cómo se han fabricado. Puedes hacer un molde de silicona y probar con resinas de poliuretano.
Mira en youtube vídeos de cómo hacer moldes, que los hay muy buenos. Los moldes de silicona son una tecnología relativamente sencilla de utilizar. Por eso es conveniente usar moldes incluso con impresoras de resina.
Piensa que el curado de una resina de impresora es muy complicado. Las impresoras caras usan resinas muy caras y están calibradas por ti con lo que son muy fáciles de usar. Con una impresora barata si quieres ir probando resinas te mueres con el proceso de calibración de cada resina. Es un proceso largo y engorroso.
Por eso suele ser conveniente usar sólo una resina, que sea lo más sana posible para tenerla en casa, porque esa es otra, estas resinas liberan vapores en tu casa y muchos son nocivas,(no me fio un pelo de las chinas aquí) especialmente para niños en desarrollo. Las impresoras caras llevan filtro para filtrar el aire. Ahora hay resinas que más o menos son seguras de respirar, pero estás limitado.
Con una sola resina sólo calibras una vez y luego es siempre igual. Puedes crear moldes y luego probar diferentes combinaciones de resinas de dos componentes.
Si sabes inglés leete el apartado de las resinas para moldes(Resin Casting) (si no usa google translate):
Esa guía está hecha para microfresado CNC que es como se han fabricado las piezas originales que tú tienes. Lo bueno del fresado o el EDM es que puedes fresar metal y crear moldes tanto de inyectora de plástico como moldes de resinas. Lo malo es que son tecnologías muy caras.
Si tuvieras una casa grande, por ejemplo en el pueblo puedes comprar cosas como pequeños hornos de fundición y crear tus piezas en metal mediante molde.
En resumen, de todas las alternativas lo más sencillo es un molde de silicona y crear las piezas con resinas de dos componentes.
Angel Ace
Nov 6, 2021, 7:22:40 PM11/6/21
to Clone Wars: Imprimiendo impresoras 3D
JoseH gracia por el tiempo que le estas dedicando.
El ingles y yo nos llevamos fatal jaja. Ademas me he perdido un poco, aún no tengo claro si los engranajes que te he puesto se podrían hacer con una calidad suficiente en una impresora de resina de 2K o 4K de resolución, el molde de silicona lo veo un poco dificil porque no tengo ninguna experiencia, sobre todo la parte del agujero del engranaje que no es redondo del todo sino con un pequeño chaflan, el diámetro del taladro es de 1,5 mm y dentro tiene el chaflan que reduce el diametro a 1,2 mm pienso que esa parte sería demasiado pequeña para reproducir en silicona.
Grcias. Angel.
Jose H
Nov 7, 2021, 1:56:51 AM11/7/21
to asrob-uc3m-impresoras-3d
Yo tampoco se si se puede imprimir con resolución suficiente. Yo las que he probado me dicen que no, pero quien sabe cómo han mejorado. Puedes irte a un makerspace a que te la impriman. Tendrás que pagar algo pero mucho menos que por una impresora nueva que luego puede no valerte.
La silicona tiene resolución de micras. El único problema que puedes tener son las burbujas, para eso se usa una bomba de vacío de forma profesional, pero con una pieza tan pequeña con algo que vibre basta.
Lukas Pam
Nov 7, 2021, 3:52:31 PM11/7/21
to Clone Wars: Imprimiendo impresoras 3D
yo tengo una creality ld-002r y las piezas pequeñas las imprime bastante bien, he llegado a imprimir un semáforo para trenes escala n este en concreto https://www.thingiverse.com/thing:3294740 y las piezas quedaron perfectas, tambien he impreso algun engranaje para coches de scalextrix y tambien salieron perfectos
Jose H
Nov 7, 2021, 4:05:33 PM11/7/21
to asrob-uc3m-impresoras-3d
PostData: Con el googe translate puedes pasarle el link de la página entera para que la traduzca entera. Me da la impresión de que no lo sabías.
&Lucas: Yo lo veo un poco precario para la función que creo que tiene. Aunque no se cual es la función exacta. Para que sirven esos engranajes? Para girar el rotor de cola?
El semáforo no es un elemento funcional, sino estético pero no me hagáis caso, probadlo. Sólo que no os compréis una cosa antes de estar seguros que funciona.
grh...@gmail.com
Nov 8, 2021, 8:35:12 AM11/8/21
to Clone Wars: Imprimiendo impresoras 3D
Esos engranajes los puedes imprimir en cualquier impresora de resina del mercado, sin problemas por temas de resolución.
El aguante es otra historia, las resinas normales son muy frágiles.
Yo he sacado engranajes pequeños de cuentakilómetros de coches, que no hacen mucha fuerza, y de momento bien, pero no se cuanto durarán.
Formlabs tiene un par de resinas que pueden aguantar bien, las hard o ultrahard de sakata puede que sirvan, o incluso esas mezcladas con un poco de flexible, pero es cosa de probar.
Otra opción es imprimirlos en cualquier resina y después hacer un molde de silicona como comentaban y hacer las definitivas en algún material resistente.
Lukas Pam
Nov 10, 2021, 1:03:12 PM11/10/21
to Clone Wars: Imprimiendo impresoras 3D
A JoseH si son las del engranaje trasero, el que val al eje para girar las ruedas, si no fuerzas mucho el giro van bien, en cuanto lo fuerzas mucho parte los dientes, utilizo resina standar anycubic, he comprado otras para ir probando con distintas marcas y distintas durezas.
salu2
Angel Ace
Nov 17, 2021, 6:53:01 AM11/17/21
to Clone Wars: Imprimiendo impresoras 3D
Hola a todos
Los engranajes son los que mueven el rotor trasero del helicoptero.
El problema de hacer un molde para fabricarlos en resina, es el agujero central, como hacer para que quedara centrado, porque no es un agujero redondo sino como se puede apreciar en las fotos tiene una parte plana.
Conoceis algún sitio en madrid o alguien que me los pueda imprimir?, por supuesto pagando.
Gracias. Angel.
David Gonzalez
Dec 16, 2021, 3:52:15 PM12/16/21
to Clone Wars: Imprimiendo impresoras 3D
Dibuja el engranaje normal, en AutoCAD. Luego haces un cubo que sea mas grande que el engranaje y haces una resta, con eso tendrás tu engranaje con su agujero centrado.
Respecto a algún sitio en Madrid que trabaje en esos tamaños no, pero esos engranajes suelen ser bastante estándar, ¿has probado ha buscarlos en aliexpress? aunque el helicóptero sea antiguo, yo tengo unos cuantos muy muy antiguos, las piezas las sigues encontrando, aunque sean de otros modelos.
Un abrazo.
Jose H
Dec 16, 2021, 5:10:18 PM12/16/21
to asrob-uc3m-impresoras-3d
Si tenéis unos mínimos conocimientos de programación podéis crearos vuestros propios engranajes usando librerías de este tipo en openscad:

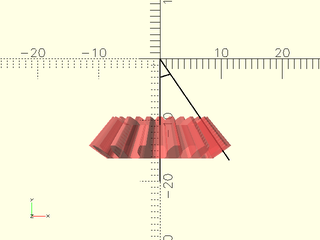

Engranajes como los que se mostraba en la foto:
Para ello sólo se necesita un conocimiento como el que se adquiere con los cursos de Obijuan de OpenScad:
Y moldes no hay ningún problema para hacerlos con el conocimiento anterior.
Ahora, si queréis hacer las cosas en metal, o hacer moldes,o que os los hagan, lo suyo es que conozcáis y entréis en contacto con la gente a la que les apasionan las máquinas herramienta en foros o telegram o dónde se muevan:
https://foro.metalaficion.com/
https://foro.metalaficion.com/
Hay gente que lleva años haciendo esas cosas y tiene las herramientas, y saben hacer las cosas.
Por vuestra cuenta de forma aislada vais a ir mucho más lento y probablemente no llegues a ningún sitio porque estaréis reinventando la rueda, cosa que requiere mucho esfuerzo y da resultados pobres...
