[SOLUCION] Cama caliente con resistencia óhmica muy baja

[Maü Sser]

Se apaga la fuente cuando encendes / conectas la cama?

Obtenés un valor bajo cuando medis resistencia con el polímetro?

Bueno! una ayuda para que me entiendan mejor! Si miramos las pistas del pcb de la cama caliente veremos algo asi ...

ç

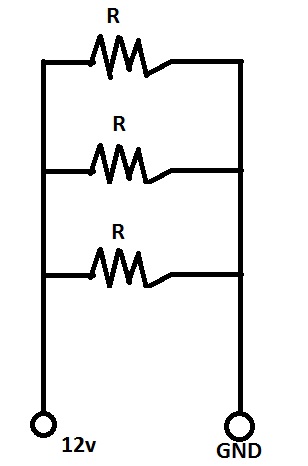

Que si prestamos atención, no son más que unas resistencias puestas en paralelo cada una con una entrada de 12 v  y ( calculo que al ser casi iguales) el mismo amperaje cada una, cuya suma daría el amperaje total de la cama

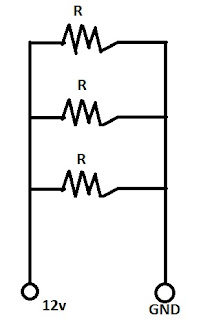

Diagrama painteado

Ahora bien, agarramos/cogemos/ tomamos  un multimetro/ polimetro/ tester/ ohmimetro y medimos la resistencia ohmica ( Ω ) de la cama, seguramente en la escala más baja de su polimetro. HACER LA MEDICIÓN EN VACÍO, es decir desconectada de la electrónica.

Que si tienen este problema les dará un valor bajo

Acuérdense también de medir la resistencia interna del polímetro, contactando los dos "palillos" entre si, para saber si lo que les marca es el mismo valor (significaría un corto próximo a la entrada electrica ).

Luego nos disponemos a "rasgar" con algo filoso un poco de la pintura roja de la cama

Lo vamos a hacer en cada una de las resistencias en paralelo de la cama, que identificamos anteriormente , para ver en cual tenemos el corto, pero una a la vez (para no pelar toda la cama xD)

Ahora vamos a medir resistencia nuevamente, pero en vez de hacerlo entre la entrada de 12 volts y masa (que se encuentran uno alado de otro), vamos a medir entre los +12v (y GND posteriormente) y la parte rasgada

Si les da una resitencia más alta de la que medieron al principio...

Significa que ese sector, o esa resistencia en paralelo (hasta el sector donde rasgaron la pintura) se encuentra en buen estado,
hagan eso hasta que encuentren una resistencia baja nuevamente, midiendo desde +12v y desde GND tamb, cuando lo encuentren sabrán a que altura está el microcorto aproximadamente.

Hay zonas donde una pista que viene del +12v esta justo alado de una que se dirige al GND, prestar especial atención ...

Encontraran, con ayuda de una lupa quizás, una seción de una pista, que está conectada delgadamente con la pista que se encuentra alado, se darán cuenta por su color rojo más claro.

Una vez localizado, limen/ rasguen/ pelen la zona entre las pistas, y vuelvan a medir la resitencia entre +12v y GND

Si les da un valor alto (entre 1-2 ohms) sabran que amperaje requerira la cama dividiendo "12" por el valor que obtuvieron con el polímtetro (Ley de ohm V=I.R)

Conecten la cama a la fuente, si se enciende PROBLEMA SOLUCIONADO!

sino es probable que la cama esté defectuosa, pero persistan porque es muy dificil de encontrar el corto.

SUERTE AMIGOS!

[Iceflow]

Buenas explicaciones compañero!! :D

Ojala sirva a mas de uno con los problemas de camas "rebeldes" ejejejeje

--

---
