[PROBLEMA] pegotes en las piezas

1,002 views
Skip to first unread message

Manuel Rodriguez Latorre

unread,
Jan 27, 2015, 2:57:07 AM1/27/15
to asrob-uc3m-i...@googlegroups.com
Hola. Estoy imprimiendo piezas y en los contornos salen pequeños pegotes de plástico, he configurado la retraccion tanto hacia arriba como hacia abajo y no hay forma de evitar esos pegotes. Alguien sabe como evitarlos?
Gracias

CheewRafa (Rafa Torres)

unread,
Jan 27, 2015, 3:27:22 AM1/27/15
to asrob-uc3m-i...@googlegroups.com
Hola Manuel.
Seguro que son por la retracción??
Echa unas fotos donde se vea bin el problema, indica las condiciones en las que las haces, diámetros, temperaturas, velocidades y esas cosas que consideres importantes, e veremos que se nos ocurre.

Saludos
Rafa

Xoan Sampaiño

unread,
Jan 27, 2015, 3:29:14 AM1/27/15
to asrob-uc3m-i...@googlegroups.com

Foto...

Probablemente se reduzcan ajustando bien la retracción, así que revisa de nuevo.

Quizá también influya la temperatura de extrusión, sobre todo si es elevada y la velocidad de extrusión reducida.

El 27/01/2015 08:57, "Manuel Rodriguez Latorre" <manuelrodri...@gmail.com> escribió:
Hola. Estoy imprimiendo piezas y en los contornos salen pequeños pegotes de plástico, he configurado la retraccion tanto hacia arriba como hacia abajo y no hay forma de evitar esos pegotes. Alguien sabe como evitarlos?
Gracias

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para acceder a más opciones, visita https://groups.google.com/d/optout.

Manuel Rodriguez Latorre

unread,
Jan 27, 2015, 7:23:07 AM1/27/15
to asrob-uc3m-i...@googlegroups.com

Xoan Sampaiño

unread,
Jan 27, 2015, 7:36:40 AM1/27/15
to asrob-uc3m-i...@googlegroups.com

Con lo de «Foto...» me refería a foto de la pieza y del problema, no de la configuración (que por cierto, para la próxima, haz una captura de pantalla en lugar de una foto de la pantalla ;), porque como dice Rafa, puede que el problema no esté en la retracción.

Manuel Rodriguez Latorre

unread,
Jan 27, 2015, 11:09:40 AM1/27/15
to asrob-uc3m-i...@googlegroups.com



El martes, 27 de enero de 2015, 8:57:07 (UTC+1), Manuel Rodriguez Latorre escribió:

Iceflow

unread,
Jan 27, 2015, 11:12:24 AM1/27/15
to asrob-uc3m-i...@googlegroups.com
Que distancia de retraccion y velocidad de la misma tienes configurada? mejor, ponnos fotico de los parametros de retraccion jejejeje

Asemeja que pueda ser de eso y quiza un pelin de exceso de plastico puede ser...


--

Manuel Rodriguez Latorre

unread,
Jan 27, 2015, 11:19:55 AM1/27/15
to asrob-uc3m-i...@googlegroups.com




El martes, 27 de enero de 2015, 8:57:07 (UTC+1), Manuel Rodriguez Latorre escribió:

Iceflow

unread,
Jan 27, 2015, 11:21:22 AM1/27/15
to asrob-uc3m-i...@googlegroups.com
Cambia ese 0.3 por un 1 para empezar a probar... imprusa esas mismas piezas y a ver que sucede :D

--

Xoan Sampaiño

unread,
Jan 27, 2015, 11:38:58 AM1/27/15
to asrob-uc3m-i...@googlegroups.com

La distancia de retraccion predeterminada en Slic3r es 1mm. 0.3mm sea probablemente demasiado poco; ,omienza con 1 y prueba subiendo de 0.1 en 0.1 hasta que notes mejoría.

--

Xoan Sampaiño

unread,
Jan 27, 2015, 11:40:49 AM1/27/15
to asrob-uc3m-i...@googlegroups.com

Vale, no vi tu respuesta :D

Iceflow

unread,
Jan 27, 2015, 11:42:29 AM1/27/15
to asrob-uc3m-i...@googlegroups.com
;) no pasa na, mejor que sobre que no que falte xD

CheewRafa (Rafa Torres)

unread,
Jan 27, 2015, 11:57:17 AM1/27/15
to asrob-uc3m-i...@googlegroups.com
Hola...

Me voy a tirar al ruedo sin capote.....

Yo no veo ninguna razón por la que tenga que hacer una retracción del filamento en esa zona de la pieza...
Empezaría reduciendo ligeramente el flujo de material... y si mejora, pues un poco más, hasta que veas que sale bien.
Y después con calma haría la calibración del extrusor.

Espero haber acertado ;)
Rafa

Iceflow

unread,
Jan 27, 2015, 11:58:36 AM1/27/15
to asrob-uc3m-i...@googlegroups.com
En los cambios de capa? si lo tiene para que sean aleatorios pueden coincidir, no? :S

--

Xoan Sampaiño

unread,
Jan 27, 2015, 12:05:43 PM1/27/15
to asrob-uc3m-i...@googlegroups.com

Yo entendí que ha impreso las tres piezas al mismo tiempo, y ahí si influye la retracción.

Aunque como dice Iceflow, si el inicio de perímetros es aleatorio, tambien se hacen mas visibles las uniones.

CheewRafa (Rafa Torres)

unread,
Jan 27, 2015, 12:13:00 PM1/27/15
to asrob-uc3m-i...@googlegroups.com
Es que viendo el resto de la pieza también me da la impresión de que sobra un poco de material ;)
No estoy seguro, pero después de la retracción debería faltar material, no sobrar... si aumenta el reflujo por retraer el filamento, al volver a sacarlo debería faltar, no sobrar.
En fin, es un razonamiento... hasta que la experiencia no nos diga por donde andan los tiros ...

El martes, 27 de enero de 2015, 17:58:36 (UTC+1), Aisflou escribió:
En los cambios de capa? si lo tiene para que sean aleatorios pueden coincidir, no? :S
El 27 de enero de 2015, 17:57, CheewRafa (Rafa Torres) <rafa.t...@gmail.com> escribió:
Hola...

Me voy a tirar al ruedo sin capote.....

Yo no veo ninguna razón por la que tenga que hacer una retracción del filamento en esa zona de la pieza...
Empezaría reduciendo ligeramente el flujo de material... y si mejora, pues un poco más, hasta que veas que sale bien.
Y después con calma haría la calibración del extrusor.

Espero haber acertado ;)
Rafa

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impresoras-3d+unsub...@googlegroups.com.

Iceflow

unread,
Jan 27, 2015, 12:16:30 PM1/27/15
to asrob-uc3m-i...@googlegroups.com
Si, un poco de sobrante de filamento también le veo yo... creo :P pero bueno, que pruebe a ver, empecemos con la retracción y ya miraremos mas cosas después, no? :D

Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.

CheewRafa (Rafa Torres)

unread,
Jan 27, 2015, 12:27:19 PM1/27/15
to asrob-uc3m-i...@googlegroups.com


¿Qué altura de capa y qué diámetro de filamento usas?




El martes, 27 de enero de 2015, 8:57:07 (UTC+1), Manuel Rodriguez Latorre escribió:

Manuel Rodriguez Latorre

unread,
Jan 27, 2015, 1:48:02 PM1/27/15
to asrob-uc3m-i...@googlegroups.com
Altura de capa 0.26 y diametro de hilo 3mm abs el slic3r lo tengo a 2.95 ya que no llega a ser 3mm exactos. He sacado una pieza poniendo un 1.0 en la parte de lenght de la retraccion y ha empeorado . Mirad



El martes, 27 de enero de 2015, 8:57:07 (UTC+1), Manuel Rodriguez Latorre escribió:

Iceflow

unread,
Jan 27, 2015, 2:01:57 PM1/27/15
to asrob-uc3m-i...@googlegroups.com
Ya me parece raro que solo el cambio de la retraccion haya producido ese empeoramiento en la pieza... :S eso solo influye en la cantidad de plastico retraido... no en los movimientos... y parece que se te hayan movido algo las capas o no se peguen bien, es super raro... :S

Tipica pregunta, porque narices usas esa pieza para las pruebas? O.o

Baja el extrusion multiplier (donde configuras el diametro del filamento, justo debajo) a 0.9 y prueba de nuevo...

Si la primera prueba fueron 3 piezas de esas a la vez prueba de nuevo de igual manera, si pones solo una a imprimir la prueba ya no es identica a la anterior y pueden afectar mas cosas....

VincentM

unread,
Jan 27, 2015, 2:10:04 PM1/27/15
to asrob-uc3m-i...@googlegroups.com
Rara la elección. Además de esa pieza hay una versión con soporte para facilitar las cosas.

Otra cosa que me llama la atención es la altura de capa: 0,26 ¿? ¿Para qué tamaño de punta? No cuadra ni con 0.3 ni con 0.4.

Manuel Rodriguez Latorre

unread,
Jan 27, 2015, 2:16:43 PM1/27/15
to asrob-uc3m-i...@googlegroups.com
Imprimo siempre una pieza solamente y sobre todo para las pruebas, el motivo de usar esta pieza es que quiero ir preparando las del scanner 3d. La altura de capa en principio la tenía en 0.28 y la bajé para conseguir un poco mas de resolución la boquilla es de 0.4


El martes, 27 de enero de 2015, 8:57:07 (UTC+1), Manuel Rodriguez Latorre escribió:

VincentM

unread,
Jan 27, 2015, 2:32:21 PM1/27/15
to asrob-uc3m-i...@googlegroups.com
Mejor utiliza la versión con soporte que está en la carpeta 'support'.

J.Rodrigo

unread,
Jan 27, 2015, 2:33:26 PM1/27/15
to asrob-uc3m-i...@googlegroups.com
¿has probado con otro filamento que no sea ese rojo?

Yo tuve una azul muy malo que me dejaba un acabado penoso (justo fue mi primera bobina jajjajaja) y en cambio cuando compre la siguiente bobina y pego un cambio el acabado brutal =)

Manuel Rodriguez Latorre

unread,
Jan 27, 2015, 2:37:11 PM1/27/15
to asrob-uc3m-i...@googlegroups.com

Estoy usando la versión con soporte pero al aumentar a 1 la retracción los cilindros del soporte no se llegan a formar nada bien

Manuel Rodriguez Latorre

unread,
Jan 27, 2015, 2:39:29 PM1/27/15
to asrob-uc3m-i...@googlegroups.com
Tengo un azul también puedo probar. De momento acaba de empezar con la configuracion que ha dicho aisflou si continua subiré la imagen y probare con el azul
Gracias chicos

Manuel Rodriguez Latorre

unread,
Jan 28, 2015, 1:41:53 PM1/28/15
to asrob-uc3m-i...@googlegroups.com

Hola de nuevo, disculpad la tardanza en contestar pero he estado haciendo diversas pruebas. Lo primero he probado con un rollo azul que tengo y hace lo mismo, por lo tanto descartamos que sea problema del ABS. Siguiente punto he limpiado el nozzle completamente y vuelta a probar y sigue haciendo lo mismo. He aumentado la retracción hasta 0.6, aquí paso una captura con estos valores estoy al límite para que los cilindros de apoyo salgan correctamente. Otro punto he probado con el cura y curiosamente ese defecto ha desaparecido, curioso verdad? Pues aún no se que parámetro cambiar en el slic3r para que no acumule esos pegotes he de decir que he subido incluso la altura de capa a 0.31 en el slic3r y nada. Voy a pasar capturas de la configuración de cura a ver si de esa forma podéis echarme una mano. Gracias por vuestra ayuda

Iceflow

unread,
Jan 29, 2015, 8:37:25 PM1/29/15
to asrob-uc3m-i...@googlegroups.com

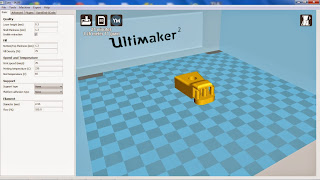

Por que pones 1.5 de retracción en cura y no en slic3r? :(

--

Alex Lema

unread,
Jan 30, 2015, 12:28:47 AM1/30/15
to asrob-uc3m-i...@googlegroups.com
Ese problema me empezó a pasar a mi también, así sin más, usaba cura como fileteador (se dice así?), he probado con slic3r y dejó de pasar, no lo he mirado bien para comprobar las config, pero creo que era exceso de material + retracción, lo miro y a ver si veo cual es la diferencia entre uno y otro.

Manuel Rodriguez Latorre

unread,
Jan 30, 2015, 1:49:53 AM1/30/15
to asrob-uc3m-i...@googlegroups.com

Buenas.  Cuando en slic3r subo la retracción por encima de 0.5 el soporte de la pieza lleva unos cilindros pues por encima de 0.5 no se imprimen debido a que retrae demasiado material. He probado a quitar el default extrusion width que estaba a 0.42 y lo he puesto a 0. También he probado el parámetro extrusion multiplier a 1.1 y hace lo mismo. Este problema me tiene loco.
Gracias x vuestra ayuda

El 30/01/2015 06:28, "Alex Lema" <alex...@gmail.com> escribió:
Ese problema me empezó a pasar a mi también, así sin más, usaba cura como fileteador (se dice así?), he probado con slic3r y dejó de pasar, no lo he mirado bien para comprobar las config, pero creo que era exceso de material + retracción, lo miro y a ver si veo cual es la diferencia entre uno y otro.

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo  impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus mensajes, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar una entrada en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para obtener más opciones, visita https://groups.google.com/d/optout.

Xoan Sampaiño

unread,
Jan 30, 2015, 2:17:07 AM1/30/15
to asrob-uc3m-i...@googlegroups.com

Los cilindros a los que te refieres ¿los genera Slic3r automáticamente al activar los soportes? Si es así, prueba cambiando el tipo de patrón de «pillars» a cualquier otra rejilla.

Para publicar en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para acceder a más opciones, visita https://groups.google.com/d/optout.

Manuel Rodriguez Latorre

unread,
Jan 30, 2015, 2:18:50 AM1/30/15
to asrob-uc3m-i...@googlegroups.com

No. Una de las piezas del scanner 3d la bearing -clip viene con el soporte preparado

Xoan Sampaiño

unread,
Jan 30, 2015, 2:32:22 AM1/30/15
to asrob-uc3m-i...@googlegroups.com

Prueba con el parámetro «Extra length on restart», aunque es raro tener que usarla...

Quizá tu extrusor pierda pasos al recuperar la retracción; aunque también sería raro que lo hiciese en Slic3r y no en Cura, así que comprueba el resto de parametros relacionados con la,retracción.

Iceflow

unread,
Jan 30, 2015, 6:05:34 AM1/30/15
to asrob-uc3m-i...@googlegroups.com
Cura y slic3r usas "algoritmos?" distintos para el fileteado de piezas, el control de las aceleraciones, velocidades, etc... no me extraña que lo que uno imprusa el otro no lo haga... aunque si que es cierto que una vez cogido el punto a los dos ambos sacan piezas bien, pero claro, hay que dar con el punto, sobre todo con slic3r que tiene mas que tocar... pero aun así no lo veo tan complicado... algo tiene que estar pasando que no caes, en la config o el firmware... si no no es normal...
