[AYUDA]Pista RAMPS quemada

[Ángel]

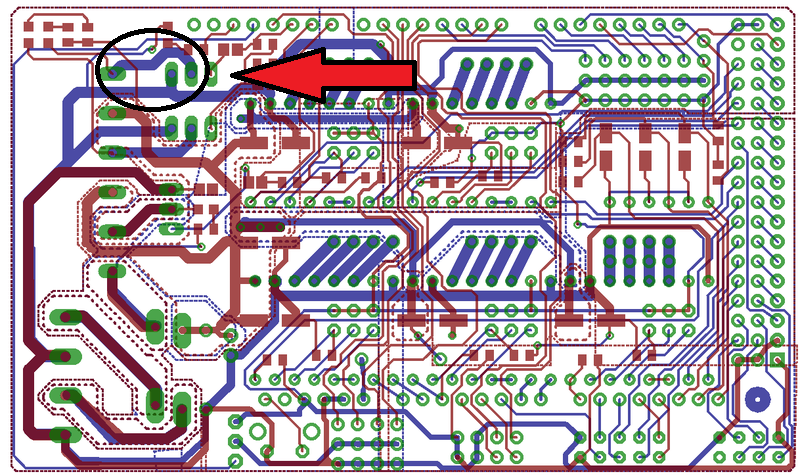

Hola, pues eso, que estoy ahora probando el hot end y veo que no se calienta cuando lo conecto a la patilla 10 de la ramps. He intercambiado los pins en marlin con la D9, y ahí el hot-end va de lujo. Viendo esto, he levantado la ramps para ver si es el mosfet o que pasa, y veo que está un trozo de pista que va desde la patilla del centro del mosfet a D10(la indico en la imagen) levantada, como quemada.

Mi pregunta es:  ¿se puede arreglar con estaño, o en esos casos no se puede aplicar estaño? mi idea es rellenar el trozo de pista que se ha levantado con estaño, aprovechando que no hay más pistas alrededor de esa. He hecho una "foto" por si es útil, aunque ya digo que no se ve nada, mi teléfono no hace buenas fotos.

Aún no he podido comprobar continuidad, no tenía el polímetro disponible. Si hubiera continuidad (aunque veo que lo más probable es que no), tendría que cambiar el MOSFET, ¿no?

Gracias y un saludo.

[Juan Luis]

Si solo se te ha levantado la pista no hay problema por poner estaño, aunque yo pondría cable, grueso si es una pista por donde pasa "bastante chicha"

[quarkbite]

Hola Angel

        En vez de rellenar con estaño por que no sueldas un pequeño cable entre las patillas?, sera mas seguro que dejar una tira de estaño al aire.

[Iceflow]

Pequeño cable no!! :P mejor uno gordecho, por ejemplo un trozo de los de la fuente esa que veo en la foto jejejejee

El 23 de febrero de 2014, 20:20, quarkbite <quar...@gmail.com> escribió:

Hola Angel

        En vez de rellenar con estaño por que no sueldas un pequeño cable entre las patillas?, sera mas seguro que dejar una tira de estaño al aire.

--

---
Has recibido este mensaje porque estás suscrito al grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este grupo y dejar de recibir sus correos electrónicos, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.
Para publicar una entrada en este grupo, envía un correo electrónico a asrob-uc3m-i...@googlegroups.com.
Para obtener más opciones, visita https://groups.google.com/groups/opt_out.

[Ángel Romero Aguilar]

Joder, gracias por vuestra ayuda, me quedo más tranquilo sabiendo que se puede solucionar mas o menos fácil. De todos modos, a unas malas, que suelde y siga sin funcionar, qué característica perdería? es decir, qué otra parte de la impresora lleva PWM de potencia? un ventilador? o sólamente perdería la opción de poner doble extrusor?

Gracias de nuevo, un saludo!

--

---
Has recibido este mensaje porque estás suscrito a un tema del grupo "Clone Wars: Imprimiendo impresoras 3D" de Grupos de Google.
Para anular la suscripción a este tema, visita https://groups.google.com/d/topic/asrob-uc3m-impresoras-3d/0VClMUs8uOM/unsubscribe. Para anular la suscripción a este grupo y todos sus temas, envía un correo electrónico a asrob-uc3m-impreso...@googlegroups.com.

[Iceflow]

Si tienes que usar la segunda salida para el extrusor, perderias la posibilidad de segundo extrusor y de control de un ventilador por software... :S

[Ángel Romero Aguilar]

Puff.. Bueno, intentaré soldar un cable entre esos dos puntos, y si no va pues cambio el mosfet también. Espero que sea algo de eso...

[Alex ros]

araña primero para quitar el esmalte y la pintura luego le metes estaño como para una boda. si se queda raro ponle un cable y rellenalo de estaño

El domingo, 23 de febrero de 2014 19:49:20 UTC+1, Ángel escribió:

[Ángel]

Gracias a todos! he soldado un cable entre los dos puntos y ya va de lujo! Mirad el vídeo de mi primera impresión:

http://www.youtube.com/watch?v=8qYoQ5kS83E
