[OT] Audio dock DIY

[Felipe Mendes]

Pessoal,

Desculpem pelo OT, mas pode ser interessante pra mais gente trocar
ideias sobre o assunto.

Depois de me decepcionar com o preço do dock da Samsung (2400 reais o
de 100 W), comecei a pesquisar como faria um eu mesmo. Comecei
pensando em Arduino, mas, vendo o DX, vi que pode ser mais fácil que
eu pensava montar um dock bluetooth de boa potência. Já botei no
carrinho os itens:

Módulo de áudio estéreo Bluetooth (com controles de volume e toca/
pausa/volta):
http://dx.com/p/bluetooth-stereo-audio-module-w-mini-usb-green-149086

Amplificador 50 W por canal:
http://dx.com/p/yj001-tda7492-digital-amplifier-w-portable-power-black-156360
Sei que existem outros mais baratos no DX, mas, caso minha ideia não
dê em nada, é fácil aproveitar este amplificador em outro lugar.
Possível problema: ele tem controle de volume, e o celular também tem.
Ter dois volumes pra controlar é menos legal que ter um só.
Alternativamente, estou pensando na alternativa valvulada (!):

Preamp valvulado:
http://dx.com/p/6n11-class-a-hybrid-tube-headphone-amplifier-red-147151
Amp:
http://dx.com/p/tda8920-bth-class-d-power-amplifier-board-2-x-100w-ac-12-5-20v-147660?item=2
O problema desta solução é ter mais um controle de volume (3 no
total), mas o som deve ficar mais bacana... A válvula também pode ser
usada com o outro amp, mas ficaria a solução mais cara de todas.

Finalmente, a parte que tem a ver com o fórum: um dock comum pro
GNexus, com carregador:
http://dx.com/p/charging-docking-station-usb-data-charging-cable-ac-charger-for-samsung-galaxy-nexus-i9250-129830

Até aqui, já foram entre ~80 e ~150 dólares, dependendo das opções
(incluindo as fontes de alimentação, mas sem ventilador de
refrigeração).

Ainda não pensei na parte acústica e nos acabamentos, mas estou
bastante inclinado a fazer as caixas Sublimes, que já apareceram em
outro forum:
http://www.diyaudio.com.br/search/label/DAD%20Sublimes

Quem me custariam outros 1000 reais, pra ter um som de primeiríssima
linha. Ou partiria pra uma solução em um volume único de amplificador
e altofalantes, para a qual ainda não tenho um projeto definido.
Alguém já fez algo parecido ou estou sendo o pioneiro???

[Cassiano Tartari]

Cara eu acho que esse amp não é suficiente para o projeto do sublime.

Tem que ver se casa as especificações daqueles alto falantes com o amp, eles tem 70wrms e tu viu a impedância? 8Ohms

Eu ainda acho que vale mais a pena investir em um amp melhor.

Cassiano Valle Tartari
MSc. Computer Engineer

Tel: +55.48.84474818
Email: fal...@cassianotartari.eng.br
Site: http://www.cassianotartari.eng.br

2012/10/21 Felipe Mendes <felipe...@gmail.com>

--
Grupo Android Brasil
http://groups.google.com/group/androidbrasil?hl=pt-BR
Regras da Lista: http://bit.ly/t8wM7U

[Felipe Mendes]

Ué, mas pra trabalhar com falantes de 70w, o ideal não é usar um amp
com um pouco menos, pra evitar sobrecarregar os falantes? De qualquer
maneira, estou quase optando por uma caixa única, que vai ficar mais
cômoda de carregar. E mais, acabei optando pelo amp de 100w por canal
+preamp valvulado. Provavelmente vai ficar tudo sub-utilizado, mas,
pra um primeiro projeto, espero que sirva.

On 22 out, 09:29, Cassiano Tartari <cassianotart...@gmail.com> wrote:
> Cara eu acho que esse amp não é suficiente para o projeto do sublime.
>
> Tem que ver se casa as especificações daqueles alto falantes com o amp,
> eles tem 70wrms e tu viu a impedância? 8Ohms
>
> Eu ainda acho que vale mais a pena investir em um amp melhor.
>
>   Cassiano Valle Tartari
> MSc. Computer Engineer
>
> Tel: +55.48.84474818

> Email: fale...@cassianotartari.eng.br

> Site:http://www.cassianotartari.eng.br
>  [image: QR Code]
>

> 2012/10/21 Felipe Mendes <felipehora...@gmail.com>

>
>
>
> > Pessoal,
>
> > Desculpem pelo OT, mas pode ser interessante pra mais gente trocar
> > ideias sobre o assunto.
>
> > Depois de me decepcionar com o preço do dock da Samsung (2400 reais o
> > de 100 W), comecei a pesquisar como faria um eu mesmo. Comecei
> > pensando em Arduino, mas, vendo o DX, vi que pode ser mais fácil que
> > eu pensava montar um dock bluetooth de boa potência. Já botei no
> > carrinho os itens:
>
> > Módulo de áudio estéreo Bluetooth (com controles de volume e toca/
> > pausa/volta):
> >http://dx.com/p/bluetooth-stereo-audio-module-w-mini-usb-green-149086
>
> > Amplificador 50 W por canal:
>

> >http://dx.com/p/yj001-tda7492-digital-amplifier-w-portable-power-blac...

> > Sei que existem outros mais baratos no DX, mas, caso minha ideia não
> > dê em nada, é fácil aproveitar este amplificador em outro lugar.
> > Possível problema: ele tem controle de volume, e o celular também tem.
> > Ter dois volumes pra controlar é menos legal que ter um só.
> > Alternativamente, estou pensando na alternativa valvulada (!):
>
> > Preamp valvulado:
> >http://dx.com/p/6n11-class-a-hybrid-tube-headphone-amplifier-red-147151
> > Amp:
>

> >http://dx.com/p/tda8920-bth-class-d-power-amplifier-board-2-x-100w-ac...

> > O problema desta solução é ter mais um controle de volume (3 no
> > total), mas o som deve ficar mais bacana... A válvula também pode ser
> > usada com o outro amp, mas ficaria a solução mais cara de todas.
>
> > Finalmente, a parte que tem a ver com o fórum: um dock comum pro
> > GNexus, com carregador:
>

> >http://dx.com/p/charging-docking-station-usb-data-charging-cable-ac-c...

>
> > Até aqui, já foram entre ~80 e ~150 dólares, dependendo das opções
> > (incluindo as fontes de alimentação, mas sem ventilador de
> > refrigeração).
>
> > Ainda não pensei na parte acústica e nos acabamentos, mas estou
> > bastante inclinado a fazer as caixas Sublimes, que já apareceram em
> > outro forum:
> >http://www.diyaudio.com.br/search/label/DAD%20Sublimes
>
> > Quem me custariam outros 1000 reais, pra ter um som de primeiríssima
> > linha. Ou partiria pra uma solução em um volume único de amplificador
> > e altofalantes, para a qual ainda não tenho um projeto definido.
> > Alguém já fez algo parecido ou estou sendo o pioneiro???
>
> > --
> > Grupo Android Brasil
> >http://groups.google.com/group/androidbrasil?hl=pt-BR

> > Regras da Lista:http://bit.ly/t8wM7U- Ocultar texto das mensagens anteriores -
>
> - Mostrar texto das mensagens anteriores -

[Cassiano Tartari]

É que duvido que aquele amp daquele tamanho retorne realmente 50wrms, é como os rádios de carro que retornam 4 de 50, muito mentira só ver a diferença deles ligados no amp e no rádio, tu viu se casa a impedância ou a dos alto falantes é maior?

Aqueles alto falatens ali do sublime são porrada, aguentam de certeza os 70wrms, teu tenho no meu carro uns 2 vias de 50wrms e ligo no meu módulo digital com saída de 50, 3 anos e nunca tive nenhum problema, quando tu trabalha com equipamentos de qualidade não tem problemas, meu som é todo kenwood.

Cassiano Valle Tartari
MSc. Computer Engineer

Tel: +55.48.84474818

Email: fal...@cassianotartari.eng.br
Site: http://www.cassianotartari.eng.br

2012/10/22 Felipe Mendes <felipe...@gmail.com>

[Felipe Mendes]

O original é da Phillips, de 2 x 100w:
http://www.nxp.com/documents/data_sheet/TDA8920B.pdf

Mas já vi em outro forum que dá pra conseguir 2 x 30w antes de começar
a distorcer. O bom destes projetos DIY é que, se ficar ruim, dá pra ir
trocando os pedaços.

On 22 out, 10:21, Cassiano Tartari <cassianotart...@gmail.com> wrote:
> É que duvido que aquele amp daquele tamanho retorne realmente 50wrms, é
> como os rádios de carro que retornam 4 de 50, muito mentira só ver a
> diferença deles ligados no amp e no rádio, tu viu se casa a impedância ou a
> dos alto falantes é maior?
>
> Aqueles alto falatens ali do sublime são porrada, aguentam de certeza os
> 70wrms, teu tenho no meu carro uns 2 vias de 50wrms e ligo no meu módulo
> digital com saída de 50, 3 anos e nunca tive nenhum problema, quando tu
> trabalha com equipamentos de qualidade não tem problemas, meu som é todo
> kenwood.
>
>   Cassiano Valle Tartari
> MSc. Computer Engineer
>
> Tel: +55.48.84474818

> Email: fale...@cassianotartari.eng.br
> Site:http://www.cassianotartari.eng.br
>  [image: QR Code]
>

> 2012/10/22 Felipe Mendes <felipehora...@gmail.com>

> > > > Regras da Lista:http://bit.ly/t8wM7U-Ocultar texto das mensagens

[Felipe Mendes]

Atualização:
Comprei dois altofalantes Selenium de 3.5"/100 W e comecei a fazer o
gabinete. Gostei dos graves dele, mas ainda tenho que encontrar
tweeters pequenos e bonitinhos. Como gostei bastante da história das
Sublimes, comprei também um par de altofalantes Akron, e vou começar a
montar as caixas semana que vem (tweeters só depois do décimo
terceiro). Com isso, meu dock vai ficar um tanto ambicioso: entrada
Bluetooth ou analógica (pra usar com a TV) e saída pros altofalantes
internos Selenium ou para as caixas Sublimes.

Quanto às minhas compras do DX, nem sinal...

On Oct 22, 11:18 am, Felipe Mendes <felipehora...@gmail.com> wrote:
> O original é da Phillips, de 2 x 100w:http://www.nxp.com/documents/data_sheet/TDA8920B.pdf
>
> Mas já vi em outro forum que dá pra conseguir 2 x 30w antes de começar

> a distorcer. O bom destes projetosDIYé que, se ficar ruim, dá pra ir

> > > > > Depois de me decepcionar com o preço dodockda Samsung (2400 reais o

> > > > > de 100 W), comecei a pesquisar como faria um eu mesmo. Comecei
> > > > > pensando em Arduino, mas, vendo o DX, vi que pode ser mais fácil que

> > > > > eu pensava montar umdockbluetooth de boa potência. Já botei no

> > > > > carrinho os itens:
>
> > > > > Módulo de áudio estéreo Bluetooth (com controles de volume e toca/
> > > > > pausa/volta):
> > > > >http://dx.com/p/bluetooth-stereo-audio-module-w-mini-usb-green-149086
>
> > > > > Amplificador 50 W por canal:
>
> > > > >http://dx.com/p/yj001-tda7492-digital-amplifier-w-portable-power-blac.
> > > ..
> > > > > Sei que existem outros mais baratos no DX, mas, caso minha ideia não
> > > > > dê em nada, é fácil aproveitar este amplificador em outro lugar.
> > > > > Possível problema: ele tem controle de volume, e o celular também tem.
> > > > > Ter dois volumes pra controlar é menos legal que ter um só.
> > > > > Alternativamente, estou pensando na alternativa valvulada (!):
>
> > > > > Preamp valvulado:
> > > > >http://dx.com/p/6n11-class-a-hybrid-tube-headphone-amplifier-red-147151
> > > > > Amp:
>
> > > > >http://dx.com/p/tda8920-bth-class-d-power-amplifier-board-2-x-100w-ac.
> > > ..
> > > > > O problema desta solução é ter mais um controle de volume (3 no
> > > > > total), mas o som deve ficar mais bacana... A válvula também pode ser
> > > > > usada com o outro amp, mas ficaria a solução mais cara de todas.
>

> > > > > Finalmente, a parte que tem a ver com o fórum: umdockcomum pro

> > > > > GNexus, com carregador:
>
> > > > >http://dx.com/p/charging-docking-station-usb-data-charging-cable-ac-c.
> > > ..
>
> > > > > Até aqui, já foram entre ~80 e ~150 dólares, dependendo das opções
> > > > > (incluindo as fontes de alimentação, mas sem ventilador de
> > > > > refrigeração).
>
> > > > > Ainda não pensei na parte acústica e nos acabamentos, mas estou
> > > > > bastante inclinado a fazer as caixas Sublimes, que já apareceram em
> > > > > outro forum:
> > > > >http://www.diyaudio.com.br/search/label/DAD%20Sublimes
>
> > > > > Quem me custariam outros 1000 reais, pra ter um som de primeiríssima
> > > > > linha. Ou partiria pra uma solução em um volume único de amplificador
> > > > > e altofalantes, para a qual ainda não tenho um projeto definido.
> > > > > Alguém já fez algo parecido ou estou sendo o pioneiro???
>
> > > > > --
> > > > > Grupo Android Brasil
> > > > >http://groups.google.com/group/androidbrasil?hl=pt-BR

> > > > > Regras da Lista:http://bit.ly/t8wM7U-Ocultartexto das mensagens

[Cassiano Tartari]

Acompanhando o tópico... Estou investindo em som de qualidade também mas pro carro que recém troquei, projeto sublime continua na fila de espera.

Cassiano Valle Tartari
MSc. Computer Engineer

Tel: +55.48.84474818

Email: fal...@cassianotartari.eng.br
Site: http://www.cassianotartari.eng.br

2012/11/10 Felipe Mendes <felipe...@gmail.com>

[Felipe Mendes]

Só pra atualizar:
Esse negócio é caro. Tive que comprar uma fonte 24VAC, que é difícil
de encontrar (pelo menos no Rio) e é "caríssima", ou pelo menos muito
mais cara que tudo o que já comprei. Já estou vendo porque o dock da
Samsung é tão caro...

Enfim: recebi minhas peças do DX e montei com a bendita fonte 24VAC,
mas o conjunto ainda não funcionou como deveria. O amplificador tem
algum tipo de proteção contra sobrevoltagem, que desliga o
amplificador imediatamente após colocar a fonte na tomada. Se eu
desligar a fonte, o conjunto funciona por uns 2 segundos, quando a
voltagem cai para um valor aceitável. Vou trocar por uma fonte de
menor voltagem, e acho que vai funcionar a contento.

Comprei mais no DX:
VU Meters analógicos:
http://dx.com/p/icon-current-flow-vu-meter-500ua-6901

Fonte dual USB, para energizar o módulo Bluetooth e o celular enquanto
estiver no dock:
http://dx.com/p/mini-dual-usb-charger-w-eu-pug-for-iphone-ipad-more-white-135260

As Sublimes também estão andando, estou colocando o forro interno. Mas
este assunto é pra outro fórum...

On Nov 10, 6:54 pm, Cassiano Tartari <cassianotart...@gmail.com>
wrote:

> Acompanhando o tópico... Estou investindo em som de qualidade também mas
> pro carro que recém troquei, projeto sublime continua na fila de espera.
>
>   Cassiano Valle Tartari
> MSc. Computer Engineer
>
> Tel: +55.48.84474818

> Email: fale...@cassianotartari.eng.br
> Site:http://www.cassianotartari.eng.br
>  [image: QR Code]
>

> 2012/11/10 Felipe Mendes <felipehora...@gmail.com>

> > > > > > > Regras da Lista:http://bit.ly/t8wM7U-Ocultartextodas mensagens

[Cassiano Tartari]

Que legal Felipe! Qual amp tu usou afinal? Aqueles dos links no primeiro post? Sobre essas fontes USB xing ling eu tenho maior medo, amigos meus já compraram pro celular e não deu certo, eu duvidando também comprei e lembro que quando liguei meu celular pra carregar o 'ring' de desbloqueio ficou pulando que nem um louco, desliguei na hora a fonte e taquei logo no lixo.

Compartilha umas fotos aí de seu projetinho... Vai ter previsão pra baterias? Eu estava pensando em implementar algum que usasse bateriais de nokia (amplamente difundidas e baratas)

Cassiano Valle Tartari
MSc. Computer Engineer

Tel: +55.48.84474818

Email: fal...@cassianotartari.eng.br
Site: http://www.cassianotartari.eng.br

2012/11/20 Felipe Mendes <felipe...@gmail.com>

[Felipe Mendes]

Usei esse amp aqui:

http://dx.com/p/tda8920-bth-class-d-power-amplifier-board-2-x-100w-ac-12-5-20v-147660?item=2

Que, pelo que verifiquei na internet, é bom pro preço que custa (longe de ser excelente), mas já li que há gente que troca componentes, tira capacitores, etc., e faz ele melhor.

Não deve ter bateria porque o consumo do amp é grande demais (24VAC/8A!), mas estou pensando em colocar uma bateria pro módulo BT, pra ele não desligar nunca.

Ainda não tenho fotos, porque as do DX são fielmente o que tenho até agora. O esquema elétrico segue anexo.

[Felipe Mendes]

Esqueci de colocar: a linha verde é 110 VAC da parede.

[Cassiano Tartari]

Tu colocou a imagem tão pequena que mal da pra ver o esquema..

Depois confere esse projeto: http://forum.xda-developers.com/showthread.php?t=1038809 só acho que o cara pecou muito no acabamento final...

[Felipe Mendes]

Clica na imagem que aparece grande. Caso não esteja funcionando, o
link é esse aqui:
https://lh3.googleusercontent.com/-tj_7ekXuCIk/UKtx5Kor08I/AAAAAAAABrE/_dUKSd8y6pU/s1600/esquema.png

Também achei o do link meio tosco, mas o legal é que funciona. O meu
vai ficar pelo menos com a frente em madeira maciça, com o preamp
aparecendo em uma abertura na parte de cima. Existe chance de ficar
todo em madeira.

Em tempo: é altamente recomendável tirar/desabilitar o led azul que
ilumina a válvula do preamp. Ô troço feio!!!

On 20 nov, 10:14, Cassiano Tartari <cassianotart...@gmail.com> wrote:
> Tu colocou a imagem tão pequena que mal da pra ver o esquema..
>

> Depois confere esse projeto:http://forum.xda-developers.com/showthread.php?t=1038809só acho que o cara

> pecou muito no acabamento final...
>
>   Cassiano Valle Tartari
> MSc. Computer Engineer
>
> Tel: +55.48.84474818

> Email: fale...@cassianotartari.eng.br
> Site:http://www.cassianotartari.eng.br
>  [image: QR Code]
>

> 2012/11/20 Felipe Mendes <felipehora...@gmail.com>

>
>
>
>
>
>
>
> > Esqueci de colocar: a linha verde é 110 VAC da parede.
>
> > Em terça-feira, 20 de novembro de 2012 10h06min45s UTC-2, Felipe Mendes
> > escreveu:
>
> >> Usei esse amp aqui:

> >>http://dx.com/p/tda8920-bth-**class-d-power-amplifier-board-**
> >> 2-x-100w-ac-12-5-20v-147660?**item=2<http://dx.com/p/tda8920-bth-class-d-power-amplifier-board-2-x-100w-ac...>

>
> >> Que, pelo que verifiquei na internet, é bom pro preço que custa (longe de
> >> ser excelente), mas já li que há gente que troca componentes, tira
> >> capacitores, etc., e faz ele melhor.
>
> >> Não deve ter bateria porque o consumo do amp é grande demais (24VAC/8A!),
> >> mas estou pensando em colocar uma bateria pro módulo BT, pra ele não
> >> desligar nunca.
>
> >> Ainda não tenho fotos, porque as do DX são fielmente o que tenho até
> >> agora. O esquema elétrico segue anexo.
>

> >> <https://lh3.googleusercontent.com/-tj_7ekXuCIk/UKtx5Kor08I/AAAAAAAABr...>

>
> >> Em terça-feira, 20 de novembro de 2012 09h15min07s UTC-2, Cassiano
> >> Tartari escreveu:
>
> >>> Que legal Felipe! Qual amp tu usou afinal? Aqueles dos links no primeiro
> >>> post? Sobre essas fontes USB xing ling eu tenho maior medo, amigos meus já
> >>> compraram pro celular e não deu certo, eu duvidando também comprei e lembro
> >>> que quando liguei meu celular pra carregar o 'ring' de desbloqueio ficou
> >>> pulando que nem um louco, desliguei na hora a fonte e taquei logo no lixo.
>
> >>> Compartilha umas fotos aí de seu projetinho... Vai ter previsão pra
> >>> baterias? Eu estava pensando em implementar algum que usasse bateriais de
> >>> nokia (amplamente difundidas e baratas)
>
> >>>   Cassiano Valle Tartari
> >>> MSc. Computer Engineer
>
> >>> Tel: +55.48.84474818
> >>> Email: fal...@cassianotartari.eng.br

> >>> Site:http://www.cassianotartari.**eng.br<http://www.cassianotartari.eng.br/>

> >>>  [image: QR Code]
>
> >>> 2012/11/20 Felipe Mendes <felipe...@gmail.com>
>
> >>>> Só pra atualizar:
> >>>> Esse negócio é caro. Tive que comprar uma fonte 24VAC, que é difícil
> >>>> de encontrar (pelo menos no Rio) e é "caríssima", ou pelo menos muito
> >>>> mais cara que tudo o que já comprei. Já estou vendo porque o dock da
> >>>> Samsung é tão caro...
>
> >>>> Enfim: recebi minhas peças do DX e montei com a bendita fonte 24VAC,
> >>>> mas o conjunto ainda não funcionou como deveria. O amplificador tem
> >>>> algum tipo de proteção contra sobrevoltagem, que desliga o
> >>>> amplificador imediatamente após colocar a fonte na tomada. Se eu
> >>>> desligar a fonte, o conjunto funciona por uns 2 segundos, quando a
> >>>> voltagem cai para um valor aceitável. Vou trocar por uma fonte de
> >>>> menor voltagem, e acho que vai funcionar a contento.
>
> >>>> Comprei mais no DX:
> >>>> VU Meters analógicos:

> >>>>http://dx.com/p/icon-current-**flow-vu-meter-500ua-6901<http://dx.com/p/icon-current-flow-vu-meter-500ua-6901>

>
> >>>> Fonte dual USB, para energizar o módulo Bluetooth e o celular enquanto
> >>>> estiver no dock:

> >>>>http://dx.com/p/mini-dual-usb-**charger-w-eu-pug-for-iphone-**
> >>>> ipad-more-white-135260<http://dx.com/p/mini-dual-usb-charger-w-eu-pug-for-iphone-ipad-more-w...>

>
> >>>> As Sublimes também estão andando, estou colocando o forro interno. Mas
> >>>> este assunto é pra outro fórum...
>
> >>>> On Nov 10, 6:54 pm, Cassiano Tartari <cassianotart...@gmail.com>
> >>>> wrote:
> >>>> > Acompanhando o tópico... Estou investindo em som de qualidade também
> >>>> mas
> >>>> > pro carro que recém troquei, projeto sublime continua na fila de
> >>>> espera.
>
> >>>> >   Cassiano Valle Tartari
> >>>> > MSc. Computer Engineer
>
> >>>> > Tel: +55.48.84474818
> >>>> > Email: fale...@cassianotartari.eng.br

> >>>> > Site:http://www.**cassianotartari.eng.br<http://www.cassianotartari.eng.br>

> >>>> >  [image: QR Code]
>
> >>>> > 2012/11/10 Felipe Mendes <felipehora...@gmail.com>
>
> >>>> > > Atualização:
> >>>> > > Comprei dois altofalantes Selenium de 3.5"/100 W e comecei a fazer o
> >>>> > > gabinete. Gostei dos graves dele, mas ainda tenho que encontrar
> >>>> > > tweeters pequenos e bonitinhos. Como gostei bastante da história das
> >>>> > > Sublimes, comprei também um par de altofalantes Akron, e vou
> >>>> começar a
> >>>> > > montar as caixas semana que vem (tweeters só depois do décimo
> >>>> > > terceiro). Com isso, meu dock vai ficar um tanto ambicioso: entrada
> >>>> > > Bluetooth ou analógica (pra usar com a TV) e saída pros altofalantes
> >>>> > > internos Selenium ou para as caixas Sublimes.
>
> >>>> > > Quanto às minhas compras do DX, nem sinal...
>
> >>>> > > On Oct 22, 11:18 am, Felipe Mendes <felipehora...@gmail.com> wrote:
> >>>> > > > O original é da Phillips, de 2 x 100w:

> >>>> > >http://www.nxp.com/documents/**data_sheet/TDA8920B.pdf<http://www.nxp.com/documents/data_sheet/TDA8920B.pdf>

> >>>> > > > > Site:http://www.**cassianotartari.eng.br<http://www.cassianotartari.eng.br>

> >>>> > > > > > > Site:http://www.**cassianotartari.eng.br<http://www.cassianotartari.eng.br>

> >>>> > > > > > >  [image: QR Code]
>
> >>>> > > > > > > 2012/10/21 Felipe Mendes <felipehora...@gmail.com>
>
> >>>> > > > > > > > Pessoal,
>
> >>>> > > > > > > > Desculpem pelo OT, mas pode ser interessante pra mais
> >>>> gente
> >>>> > > trocar
> >>>> > > > > > > > ideias sobre o assunto.
>
> >>>> > > > > > > > Depois de me decepcionar com o preço dodockda Samsung
> >>>> (2400
> >>>> > > reais o
> >>>> > > > > > > > de 100 W), comecei a pesquisar como faria um eu mesmo.
> >>>> Comecei
> >>>> > > > > > > > pensando em Arduino, mas, vendo o DX, vi que pode ser
> >>>> mais fácil
> >>>> > > que
> >>>> > > > > > > > eu pensava montar umdockbluetooth de boa potência. Já
> >>>> botei no
> >>>> > > > > > > > carrinho os itens:
>
> >>>> > > > > > > > Módulo de áudio estéreo Bluetooth (com controles de
> >>>> volume e
> >>>> > > toca/
> >>>> > > > > > > > pausa/volta):
>

> >>>> > >http://dx.com/p/bluetooth-**stereo-audio-module-w-mini-**
> >>>> usb-green-149086<http://dx.com/p/bluetooth-stereo-audio-module-w-mini-usb-green-149086>

>
> >>>> > > > > > > > Amplificador 50 W por canal:
>

> >>>> > >http://dx.com/p/yj001-**tda7492-digital-amplifier-w-**
> >>>> portable-power-blac<http://dx.com/p/yj001-tda7492-digital-amplifier-w-portable-power-blac>
> >>>> .

> >>>> > > > > > ..
> >>>> > > > > > > > Sei que existem outros mais baratos no DX, mas, caso
> >>>> minha ideia
> >>>> > > não
> >>>> > > > > > > > dê em nada, é fácil aproveitar este amplificador em outro
> >>>> lugar.
> >>>> > > > > > > > Possível problema: ele tem controle de volume, e o celular
> >>>> > > também tem.
> >>>> > > > > > > > Ter dois volumes pra controlar é menos legal que ter um
> >>>> só.
> >>>> > > > > > > > Alternativamente, estou pensando na
>

> ...
>
> mais »

[Felipe Mendes]

Acabei de ter mais uma ideia  mas tenho que testar antes de implementar de vez: colocar um cabo MHL x HDMI entre o dock e o carregador. Neste caso, terei também que ter uma saída HDMI (fêmea/fêmea) pra conectar um cabo HDMI do dock pra TV. Home Theater DIY!

[Cassiano Tartari]

Só esperando pra ver, como agora não tenho nem tempo pra ir no banheiro aprenderei como seu projeto parar o meu futuro dock.

Cassiano Valle Tartari
MSc. Computer Engineer

Tel: +55.48.84474818
Email: fal...@cassianotartari.eng.br

Site: http://www.cassianotartari.eng.br

2012/11/20 Felipe Mendes <felipe...@gmail.com>

[Felipe Mendes]

Finalmente tenho tudo funcionando de maneira razoavelmente consistente! Anexo como está o "esqueleto eletrônico" do dock (tem que clicar pra ver a imagem grande).

Problemas:

1. Acho que por causa do preamp, quando ligo o conjunto, faz um barulho esquisito, parecido com um eco de um clique, que some em uns 3 segundos.

2. Chiado. Espero que diminua quando eu aterrar tudo a um terra comum. Quando tem música tocando, não chega a me incomodar, mas está longe de ser um resultado de alta performance.

3. O módulo BT não conecta automaticamente.

4. Tem que usar o equalizador do MixZing pra ter um grave decente (neste caso, muito melhor que da minha TV)

Pontos positivos:

1. Apesar de haver instruções pra se usar uma fonte 20VAC/8A, só consegui uma 12VAC/5A, que vem se comportanto bastante bem: não passa de morna. Espero que quando colocar tudo no gabinete continue assim.

2. O telefone é controlável pelo módulo BT.

[Cassiano Tartari]

Que irado!

Os alto falantes parecem sem bons, pelo menos enganam bem com esses imãs grandes. Faz um mini vídeo dele tocando !!!

Aterramento e até algum isolamento com malha no cabeamento pode te ajudar bastante com esse ruído. Usa um cabo p2 de maior qualidade!

Cassiano Valle Tartari
MSc. Computer Engineer

Tel: +55.48.84474818
Email: fal...@cassianotartari.eng.br
Site: http://www.cassianotartari.eng.br

2012/11/25 Felipe Mendes <felipe...@gmail.com>

[Barbara Costa]

Agora é só botar gangna style e ser feliz!

2012/11/26 Cassiano Tartari <cassian...@gmail.com>

--

Barbara
@mundodaba
www.mundodaba.com

[Felipe Mendes]

Ô caríssima, isso não é da minha época, não! :D



Chegaram ontem meus tweeters, mas não vão ser vir de grande coisa. Pelo menos foram baratos... mas vou ter que comprar aqui no Brasil, pq não tem nada bonito e que seja 8 ohms no DX.



Após uma rápida conversa no g+ com o Zaratin, cheguei à conclusão de que esse negócio vai ficar caro. E como tal, algo que ele não pode ser é feio. Por isso, estou dando uma de Steve Jobs e ficando instatisfeito há semanas com o buraco onde os altofalantes vão ser colocados. Como eles têm um formato que não é nem redondo nem quadrado, não é fácil fazer na madeira um buraco certinho onde ele caiba perfeitamente. Tive a ideia de um novo processo pra fazer isso, mas só vou poder testar no fim de semana. Depois disso, o gabinete fica pronto rápido.



Tanto o preamplificador quanto o módulo BT vão ficar protegidos por discos de acrílico idênticos, um na frente do outro. A usinagem dos símbolos play/pause, vol+, vol-, |<, >| e power estão me intrigando um pouco, porque qualquer errinho e eu "mato" a peça. Os botões vão ser em alumínio usinado na furadeira.



O projeto paralelo da Sublimes está 50% pronto: uma caixa.

[Felipe Mendes]

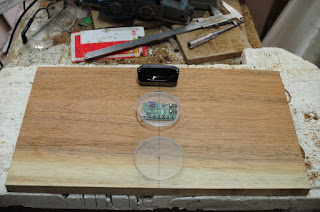

Continuando: Agora o dock já tem (literalmente) uma cara! Ainda não sei bem como vou fixar os altofalantes sem parafusos aparentes, mas, se der trabalho demais, vai ficar com parafusos aparentes, mesmo. Os VU meters são do DX (como quase tudo), mas vou tirar o espelhinho escrito "ICON" e botar algo que faça mais sentido.

Comecei também a fazer o topo. Na janelinha da frente vai ficar o preamplificador, na do meio o módulo Bluetooth (ele já aparece na foto) e, por fim, o dock. E aqui entra minha grande cisma com aparelhos Android: não há interface padronizada! Quero dizer, há o microUSB e o SD, mas poucos acessório externos feitos pra um aparelho Android vão encaixar fisicamente em outro. Explicando melhor, comprei um dock simples pro GNexus, mas já encomendei um aparelho N4. Então, muito em breve vou ter que trocar o dock por um que encaixe o N4. Prefiro o sistema Android no geral mas, neste aspecto, a Apple dá de goleada... Sei que existem docks ditos universais mas achei tanto o da Samsung quanto da Phillips de uma fragilidade preocupante. O da Samsung, por exemplo, segura o aparelho *só* pelo conector USB!

Próxima atividade: embutir as janelinhas e o dock no topo do gabinete.

[Filipe Lana]

As docks da Philips, como o AS111 e o AS351 tem micro-usb, onde você pode girar ele 180º,

e ainda uma paradinha pra segurar o aparelho atrás, pra não cair, e borrachinhas ao lado do conector.

Assim fica bacana :)

2012/12/9 Felipe Mendes <felipe...@gmail.com>

--
Grupo Android Brasil
http://groups.google.com/group/androidbrasil?hl=pt-BR
Regras da Lista: http://bit.ly/t8wM7U

--
Filipe Cardoso Lana
Lg Nexus 4 / Lg P698 / /N3DS-XL / Xbox 360s
Belo Horizonte - MG

[Felipe Mendes]

É até legal o sistema da Phillips. Com certeza melhor que o de 2.500 reais da Samsung. Mas ainda assim, eu queria que fosse mais simples. Sendo um aparelho meu e um da minha mulher, comofas? O dela ainda tem o inconveniente de ter o microUSB no alto, daí ela tem que colocar o telefone de cabeça pra baixo...

[Felipe Mendes]

Continuando: hoje só deu tempo de fazer uma das janelinhas do topo. Tentei também fazer os VU meters funcionarem, mas ainda sem sucesso.

Em tempo: Moderação, se este tópico estiver incomodando, avisem. Sei que é off-topic, mas pode ser interessante pra alguns.

[Cassiano Tartari]

Eu estou acompanhando e curtindo

Cassiano Valle Tartari
MSc. Computer Engineer

Tel: +55.48.84474818
Email: fal...@cassianotartari.eng.br
Site: http://www.cassianotartari.eng.br

2012/12/10 Felipe Mendes <felipe...@gmail.com>

Continuando: hoje só deu tempo de fazer uma das janelinhas do topo. Tentei também fazer os VU meters funcionarem, mas ainda sem sucesso.

Em tempo: Moderação, se este tópico estiver incomodando, avisem. Sei que é off-topic, mas pode ser interessante pra alguns.

[Italo Naia]

+1

2012/12/11 Cassiano Tartari <cassian...@gmail.com>

[Felipe Alves]

+1

2012/12/11 Italo Naia <ital...@gmail.com>

[Felipe Mendes]

Beleza! Obrigado pela paciência de quem está acompanhando até aqui.

Não sei se eu havia dito antes, mas consegui botar pra funcionar os VU Meters, e com isso concluí o projeto eletrônico do dock. O que eu não havia dito é que, quando eu estava soldando alguns componentes, dei uma surtada e joguei meu alicate em cima da mesa, que era de vidro temperado. Uns 20 segundos depois, a mesa quebrou, derrubando todo meu projeto, junto com monitor e ferramentas. Por isso, tive que parar tudo por uns dias.

Voltando ao trabalho, resolvi fazer o gabinete todo em MDF, que é mais rápido de trabalhar que na madeira. Hoje foi o dia em que colei todo o gabinete:

Notem que já fiz os furos e coloquei os discos de acrílico que vão ficar em cima do preamplificador valvulado e do módulo BT. Por falar em módulo, fiz os botões de controle usando rebites de alumínio de 1/4". Ficou mais ou menos como eu esperava mas, como ainda não terminei de montar, não vou colocar as fotos do processo.

Planos futuros: desde que eu comprei o Jambox, tenho pensado em como embutir inteligência nos aparelhos. Por isso, em uma próxima aventura deste tipo, penso em colocar um dispositivo Android barato dentro, atuando como um servidor AirPlay. Ainda tenho que estudar mais sobre o assunto.

Por hoje, é isso. Feliz Natal pra vcs!!!

Em terça-feira, 11 de dezembro de 2012 22h08min39s UTC-2, Felipe Alves escreveu:

+1

[Felipe Mendes]

Continuando, hoje foi o dia de ensaio aberto! Montei tudo no lugar e botei pra tocar! Botei o dock pra tocar quase meia hora no volume máximo, e depois tive que baixar quando a mulher chegou em casa com as crianças. O que posso dizer é: o bichinho toca alto! Com os altofalantes que ficam dentro da caixa, o som começa a distorcer quando o preamp está em mais ou menos 30% e o celular em 100% do volume. O amp fica sempre em 100%. Agora estou curioso pra ver como vai ser com as caixas de som externas, que tocam muito melhor.

Problemas encontrados até agora:

1. Vazamento de graves: assim que eu liguei, estava sem os discos de acrílico do preamp e do módulo Bluetooth. Com isso, o grave ficou meio chocho. À medida que eu ia tampando os furos, vi como o grave ficava perceptivelmente melhor. O "ensaio aberto" ainda não teve o gabinete devidamente parafusado e todos os vazamentos devidamente consertados, mas acho que ainda tem muito espaço pra melhorar. Mas isso vai piorar o problema 2:

2. Aquecimento: o transformador ficou bem quente depois que tampei todos os buracos. Não sei se chegou a uma temperatura estável mas, sabendo que ainda tem que fechar vazamentos de ar, a tendência é que a troca de calor também diminua. Talvez eu tenha que diminuir o volume do amp pra que ele não solicite tanto do transformador. Terei também que monitorar a temperatura de perto ou ter algo como um interruptor térmico pra evitar que o transformador queime. Ele foi o componente mais caro até agora: uns 140 reais.

3. O sistema tem um botão que liga/desliga. Só que, por limitação do módulo BT, depois que eu ligo o sistema, tenho que ligar o módulo BT separadamente. Não chega a ser um problema sério, mas é um incômodo. Pelo que li na documentação do módulo, não é fácil fazer com que o sistema ligue o módulo BT automaticamente. Teria que fazer um circuitinho que mande um pulso ao botão de liga do módulo quando ligar o sistema, e sem desabilitar o botão original, que também serve pra parear novos dispositivos.

4. Menos importante ainda: o módulo BT tem dois leds, um azul e um vermelho. O preamp, além da válvula que acende fraca, tem um led vermelho e um azul, sendo que ambos são de tons diferentes dos do módulo BT. Olhando o dock funcionando, fica meio papagaiado, parecendo colorido e piscante demais. Assim que eu puder, vou tirar todos os leds do preamp, pra ficar só com a válvula.

Uma fotinha do sistema todo montado, de cabeça pra baixo. Nesta foto, nem fita isolante na distribuição elétrica tinha:

Próximos passos: acabamento externo e pintura.

[Felipe Mendes]

Muito bom!!!! Se eu soubesse isso tudo antes de iniciar meu projeto, tudo seria diferente!!!! Mas, só pra dar uma notícia triste (pra mim), colocar o trafo com ventilação forçada vai destruir o projeto acústico. Fiz a caixa com aproximadamente 16 litros, que seria o necessário pra, usando um duto sintonizado, conseguir uma frequência de resposta legal dos graves (~-3 dB a 60 Hz, uma peripécia pra altofalantes tão pequenos), e o fluxo de ar de um ventilador além do duto sintonizado vai atrapalhar isso. Vou tentar colocar o trafo com um dos lados faceando o lado de fora do gabinete, com uma aleta acoplada termicamente. Isso tem que ser feito com muito cuidado pra não gerar vazamentos de ar.

Gostei da ideia do gerador de pulso. Mesmo que meus conhecimentos em eletricidade sejam bastante rudimentares, entendi o princípio. Mas isso vai ser uma melhoria em relação ao projeto inicial...

Quanto ao trafo, estou me sentindo um otário. Só achei em uma loja física do Rio de Janeiro inteiro, por esse preço. Comprei primeiro um de 24 VAC, que, obviamente, acionou a proteção de sobrevoltagem. Troquei por esse de 12 V, que funcionou, então deixei de fuçar sobre o assunto. O dia em que ele queimar, eu compro outro de 18 V nessa loja. É de confiança?

No geral, acho desnecessário usar a potência no máximo na maioria dos casos. Vou fazer mais testes em um volume civilizado, e ver como o trafo se comporta.

Em sexta-feira, 28 de dezembro de 2012 17h50min11s UTC-2, elias.alberto escreveu:

Se vai alimentar com 12V AC, não precisa de um trafo que aguente muita corrente, o amplificador só puxa 8A se for alimentado com 20v AC.
Conforme o datasheet, o CI funciona com até 30V DC, então o amplificador só vai dar a potência nominal se alimentado com 30v/1.4 = 21.4V AC. Colocando mais 1.2V de queda de tensão na ponte retificadora, a tensão máxima pra alimentar o amplificador é de 22.6V AC, qualquer merdinha acima disso já deve ser suficiente pra fazer o amplificador entrar em modo de proteção. No entanto, como a tensão do transformador depende um pouco da corrente que ele tá drenando (e também será maior caso você use um trafo calculado pra 110v na rede de 127v), é mais prudente utilizar um trafo de 20VAC conforme recomendado.
Vamos fazer uma estimativa, como se o circuito fosse meramente resistivo: ao reduzir a tensão de 20v RMS para 10.6v RMS (contabilizando as quedas de tensão na sua atual fonte de 12v devido aos diodos de retificação), há uma queda de 47% na tensão, restando portanto 53% da tensão. Sendo P = V²/R e mantendo a mesma resistência (impedância do alto-falante), a potência entregue à carga cai pra 28% do que era. A corrente drenada é I = P/V, então a corrente cai pra 53% do nominal. Se ele pedia 8A pra uma fonte que fornecesse 27VDC (=20,7VAC), teoricamente bastaria que uma fonte de 12VAC tivesse a metade disso, que é 4A*. Sua fonte atual é de 5A, então ela aguenta a carga. No entanto, a potência que um transformador consegue entregar depende bastante da temperatura dele. Submerso em nitrogênio líquido eu aposto que você poderiar tirar 20A desse transformador, hauehauhauehua. Isso mostra o quanto é importante providenciar refrigeração adequada pra ele. Tenho três sugestões pra ajudar a resolver isso: troque o traseira da caixa por uma chapa metálica e fixe nela o transformador, usando pasta térmica onde ele faz contato com a chapa. Se não for suficiente, compre um ventilador/fan/cooler de 12x12cm em qualquer loja de informática, arranje uma fontezinha auxiliar de 12V 1A pra ele e coloque-o soprando em cima do transformador (tenha em mente que isso vai aquecer todo o interior da caixa e pode ser problemático em caso de operação prolongada). Se nem assim o trafo ficar frio o suficiente, você vai ter que isolar fisicamente a parte da caixa onde ele está e colocar ventilação forçada (vento frio entrando do exterior da caixa, soprando diretamente em cima do trafo e depois saindo da caixa).
A propósito: 140 conto num trafo de 5A é um assalto. Na soldafria você consegue um transformador idêntico ao seu ou um de 18+18v 5A por R$60 + frete via e-sedex. (vide http://www.soldafria.com.br/transformador-1818-5a-entrada-110220vac-p-4324.html ). Usando o trafo de 18+18v, a queda de tensão seria de (20-(18-1.4))/20 = 17% em relação ao datasheet (resta 83%), e portanto a potência seria uns 69% da demonstrada no datasheet pra 27VDC, com a corrente a 83% (6.64A).  Refrigerando o trafo muito bem (fazer uma "casinha" pra ele com ventilação forçada e pregar dissipadores nele com pasta térmica), talvez você possa até puxar essa corrente de um trafo de 5A. Ou, se preferir fazer uma refrigeração mais relapsa, poderia usar dois transformadores de 5A em paralelo - desde que use duas pontes de retificação independentes, "pulando" a ponte da placa. Note-se que é especialmente interessante trabalhar com um trafo de maior tensão se as suas caixas de som forem de maior impedância: caixas de 8 ohms vão puxar metade da corrente de uma caixa de 4 ohms, conforme P = V²/R, portanto o transformador vai trabalhar com folga e é necessária uma tensão maior pra fornecer mais potência aos falantes.

E quanto a mandar um pulso no botão do módulo bluetooth, isso não é muito difícil de fazer. Bastaria ligar um transistor em paralelo com o botão, e colocar na base do transistor um capacitor em série com a fonte. Como o capacitor em série age como filtro passa-altas, assim que a fonte fosse energizada haveria um pulso de corrente através do capacitro, o que ativaria o transistor e funcionaria como o pressionamento do botão. A duração desse pressionamento de botão seria proporcional ao tempo que o capacitor leva pra carregar, sendo portanto regulada através do valor do capacitor e de um resistor em série com ele.
Outra alternativa fácil é usar um 555 no modo monoestável para gerar um pulso da largura que você achar adequado. http://www.newtoncbraga.com.br/index.php/matematica-para-eletronica/444-monoestavel-555-calculo-m013.html

* Fazendo mais umas contas com os dados do datasheet,
A 4 ohms com tensão de alimentação de 20VAC, estaria sendo drenada uma potência de 100w e o datasheet diz que a potência entregue à carga é de 86w, e portanto a eficiência neste ponto de operação é de 86%. De acordo com I = P/V = 100/20 = 5A, acho que teria sido mais adequado recomendar um transformador de 20v 10A do que 8A, mas talvez eles tenham tomado cuidado no projeto da placa para que o CI não chegasse à sua potência máxima, ou talvez já estejam considerando que o Ci vai fornecer menos potência depois de esquentar e estabilizar sua temperatura de trabalho.

[Felipe Mendes]

Não entendi a parte do "hackear o módulo bluetooth pra carregar enquanto toca". Carregar o quê? Eu recomendo esse módulo aqui:

http://dx.com/p/bluetooth-stereo-audio-module-w-mini-usb-green-149086

É caro, mas tem todos os comandos já na plaquinha, além dos terminais pra conectar uma bateria Li-Ion. No meu caso, o gerador de pulso não seria necessário se o módulo ficasse direto ligado a uma bateria velha de celular e, portanto, sempre energizado. A bateria de celular daria um tempo em espera de vários dias. Ou, ainda, um módulo mais bonitinho, já com bateria, e que pode ficar direto no painel do seu dock sem precisar de maiores adaptações:

http://dx.com/p/bluedio-df-200-clip-on-stereo-bluetooth-v3-0-edr-headset-black-4-hour-talk-100-hour-standby-135214

Mas esse, na verdade, fica só umas 24 horas em espera, além do botão multifunção ficar do lado, o que dificulta o acionamento.

Pra vc que quer fazer um sistema mono, tenho uma ideia bem legal: usar um pedaço de tubo 100mm (tem que ser com parede grossa) junto com um joelho 90 graus. Dá pra colocar o altofalante na boca do joelho e ficar com um design bem diferente de tudo, ´parecendo um periscópio. Com isso, dá pra fazer uma bela caixa de som de linha de transmissão (a característica principal é a melhor fidelidade dos graves) bastante rápido e fácil. O problema é que não dá pra colocar nada em cima dele... Vou montar alguma coisa parecida pra postar uma foto.

Se vc quiser fazer negócio, tenho uma fonte chaveada 12 VDC 10A novinha aqui em casa. Dá pra usar com seu amp e ainda sobra corrente pra usar uns adaptadores 12 VDC-5 VDC baratinhos pra suas portas USB. Vendo pelo preço que comprei, frete pelo comprador.

Entendi sobre a potência (na verdade eu já sabia - nunca minha intenção ao comprar um amp de 100+100w era usar toda esta potência), mas, como não vai dar pra fazer tudo ao mesmo tempo, vou continuar montando minhas Sublimes, porque ainda falta comprar e montar os tweeters e crossovers, vai faltar $$. Depois eu mudo o transformador do dock. Também, como meu vai ter uma saída opcional pras Sublimes (sim, são 8 ohms), pode ser que, no futuro eu realmente acabe colocando um ventiladorzinho no gabinete, pra evitar superaquecimento do trafo, uma vez que isso não vai impactar no som.

Em sábado, 29 de dezembro de 2012 02h10min15s UTC-2, elias.alberto escreveu:

Gostei do seu projeto porque também estou juntando as coisas fazer um dock bluetooth portátil e monovolume, mas a minha restrição orçamentária é muito maior. Ganhei um par de falantes genéricos de 5" 4 ohms, juntei um bocado de madeira que tinha jogada por aqui pra fazer a caixa (sem muitas preocupações acústicas), peguei o amplificador 30+30w rms que tem no DX (Y148) e peguei o módulo de fone de ouvido bluetooth stereo mais barato que achei no DX. Até agora o custo real foi de $30, hauehauehuae. Agora tenho que achar um jeito de hackear o módulo bluetooth pra carregar enquanto toca (fiz uns estudos e creio ser possível) e tenho que providenciar a fonte de alimentação. Aí é mais treta ainda: quero hackear uma fonte AT pra fornecer 15v ao invés de 12v (tenho algumas fontes AT sobrando) e pra isso tenho que estudar o circuito integrado que ela usa, fazer engenharia reversa de parte do circuito dela (a parte de realimentação) e mudar a rede de realimentação para que ela aumente a tensão da saída. Como bônus, já que pretendo usar esse mini dock para churrascos, quero colocar um monte de portas usb nele e comprar uns cabos usb para que os convidados possam carregar seus celulares durante o evento. Com um pouco de sorte, compro também um carregador sem fio pro meu novo nexus 4 e acrescento ao sistema. Fica um sonzinho bom e útil pra usar no dia a dia, e ainda quebra o galho em caso de festinha/churrasco.

[Felipe Mendes]

Por enquanto, a saída pras Sublimes vai ser chaveada mesmo: um lado da chave vai pros falantes internos e outro lado pras caixas externas. Vou evitar "poluir" o som das Sublimes com os altofalantes pequenos do dock. O polo negativo vai ser comum a tudo.

Sobre as Sublimes, tem os tópicos:

http://www.diyaudio.com.br/search/label/DAD%20Sublimes

http://www.htforum.com/vb/showthread.php/32826-DAD-Sublimes-V1-Fiz-uma-caixa-ac%C3%BAstica-apaixonante-%29

Os altofalantes são da Akron, empresa brasileira de altofalantes de primeiríssima linha:

http://www.akronaudiotec.com.br/principalport.htm

E o esquema do tubo de PVC, só sobrou uma foto do site original:

Tenho aqui em casa um tubão de 5", já quase no formato pra fazer uma experiência neste design. Ficando bom, vou embutir um amp+fonte+receptor bluetooth nele também. Fora isso vai ser colocar uma base mais estável e pintar de alguma cor bem diferente.

Finalmente, um manual muito útil de como fabricar caixas de som:

http://www.dirsom.com.br/index_htm_files/Curso%20%20Caixas%20Acusticas%20-%20Faca%20voce%20mesmo.pdf

Em quinta-feira, 3 de janeiro de 2013 11h44min20s UTC-2, elias.alberto escreveu:

Eu teria que hackear o módulo bluetooth pq o que eu comprei serve como fone de ouvido, foi pouca coisa mais barato que o módulo que você usou. Gostei dele porque é bem pequeno. Parece demais um ipod shuffle, tem bateria interna, saída P2 e carrega usando um plugue P2-USB. Apesar da bateria interna, não acho que ele fica em standby contínuo infinitamente até acabar a bateria, tem que dar uma cutucada no botão principa pra ele acordar e reestabelecer o link, e ele tb desliga quando o telefone sai do alcance. O problema é que um dos pinos usados para o áudio também é usado para carregar a bateria, e jogar uma tensão contínua no pino avacalha a saída de som. Acho que vou conseguir resolver o problema usando um mero capacitor de acoplamento. Se der certo vai ser ótimo, pq não preciso modificar nada no interior do módulo bluetooth e posso usar ele tanto no dock quanto no carro. Se não der certo, ignoro o circuito de carga, abro o módulo e jogo 3.7v direto nos terminais da bateria - e compro outro módulo pra usar na gambiarra bluetooth do carro.

Não tenho necessidade dos adaptadores 12v chaveados não, tenho alguns aqui também. No fim, hackear a fonte AT pra fazer algo que ela não deveria fazer é parte da diversão! Hehe

Não quis dizer que queria um sistema mono, apenas quis dizer que não me importo com a qualidade do som a ponto de usar preamp valvulado e fazer as sublimes, prefiro investir a grana em mais potência sonora. ;) Não quero uma resposta perfeitamente plana pra ouvir faixas sampleadas com qualidade de estúdio numa sala isolada, minha definição de qualidade é "se não clipou ou distorceu, tá bom o suficiente". :P Mas gostei muito da idéia do falante-periscópio, em especial por ele fornecer mais definição nos graves, que é algo mais difícil de conseguir; se os agudos do falante estiverem ruins, bastaria botar um par de tweeters dedicados (que são menores, mais baratos, e demandam menor potência por serem mais eficientes (até 25% de eficiência; se não me engano subwoofers tipicamente tem 1%)).

Se sobrar um trocado, posso até começar a brincar de DIY bass shaker! :D

Não tenho muita noção de acústica e de projetos acústicos, poderia me passar alguns dos seus links favoritos pra eu ler e aprender?

E uma perguntinha a respeito da saída pras sublimes: ela vai desativar os falantes internos do dock, ficar em série com eles ou em paralelo? Se desativar você pode aumentar o volume pra compensar a maior impedância; se colocar em paralelo elas vão tocar meio baixo e aumentar a carga sobre o transformador mas é capaz que ele aguenta; mas se for colocar em série eu recomendo demais pegar o trafo com tensão maior.

[Cassiano Tartari]

Li o mesmo manual de caixas a vez que fiz a do meu carro, só lembro que dizia que o melhor material para se fazer uma caixa seria de concreto ou granito hehehehe

Cassiano Valle Tartari
MSc. Computer Engineer

Tel: +55.48.84474818
Email: fal...@cassianotartari.eng.br
Site: http://www.cassianotartari.eng.br

2013/1/4 Felipe Mendes <felipe...@gmail.com>

--

[Felipe Mendes]

Caramba, como o tempo voa... A última postagem minha foi em 4 de Janeiro!



De lá pra cá eu tenho usado o dock semi-montado (nem me dei ao trabalho de parafusar a tampa), mas, com férias chegando, comecei a me animar de novo. O estado atual: tudo funciona, mas tinham duas coisas que estavam me perturbando: o estouro nos altofalantes que dava quando ligava o dock e o fato de ter que ligar manualmente o módulo BT sempre que ligasse o dock.



Olhei a opção dada pelo Elias, e me pareceu mais simples usar um Arduino. O que fiz então foi ligar uma saída do Arduino ao botão do power do módulo BT e programar pra que ele energize o botão por 1 segundo depois de 1 segundo da energização do Arduino. Funcionou de primeira.



Pra eliminar o estouro quando liga (que funcionou também quando desliga) o dock, liguei o mesmo arduino a uma placa de relés, e passei o sinal que vai pros altofalantes por estes relés. 3 segundos depois de o Arduino ser energizado, ele liga os relés, fazendo com que o dock faça zero ruído quando ligado.



Não faz sentido postar fotos agora porque está tudo uma maçaroca de fios, fontes e placas dentro de uma caixa.



Próximos passos:

- Fazer o acabamento do gabinete.

- Botar os VU meters pra funcionar

- Implementar o mesmo esquema dos relés pras caixas externas

- Colocar uma chave seletora pra eu alternar entre o módulo BT e uma entrada externa (comprei um toca-disco no DX que vai ficar uma beleza ligado ao dock!)

- Ainda não sei se vou fazer: implementar um cabo MHL e uma saída HDMI pra eu poder ter o som pelo dock e imagem na TV.



Em tempo, concluí as Sublimes, que estão bem instaladas ao lado do rack da TV. O problema é que meu filho de 3 anos já meteu o dedo nos tweeters e amassou tudo. Vai ficar assim até eles passarem da fase de mexer em tudo que vêem (minha filha mais nova ainda não chegou nessa fase de futucar em tudo), e depois eu conserto.

[elias.alberto]

Estranha coincidência, chegou ontem um monte de tranqueiras que encomendei do DX. Dentre elas, tres módulos com bluetooth+FM+USB+SD (dez doletas cada) e um punhado de cabos micro usb.

O que vou fazer com isso?

- Um módulo vou instalar numa caixa de som amplificada, tipo caixa de guitarra.

- Outro modulo vou instalar no carro. Pretendo tirar um porta-treco que tem no painel do carro e usar o espaço pra fazer um dock (em fibra de vidro, talvez) que carregue meu celular e abrigue o módulo BT/FM/USB/SD. Tambem vou colocar um regulador de tensão 12v->5v nesse dock e umas portas USB, pra carregar o celular de eventuais outros passageiros do meu carro. Se sobrar espaço boto um par de falantes de 2cm nele, um amplificador classe D 3+3w, umas baterias de lítio e o dock passa a servir como mini caixa de som bluetooth portátil que está sempre no meu carro.

- O último módulo BT vai na caixa de som portátil que pretendo fazer. A idéia é usar uma fonte de pc e dois amplificadores Y148 do DX (ou outro amp classe D qualquer) com o par de falantes que ganhei e o modulo com BT/FM/USB/SD. Vou aproveitar pra integrar umas seis portas USB na caixa pra carregar celulares alheios quando eu levar ela pra algum evento tipo churrasco (pra isso comprei os tantos cabos micro USB que chegaram ontem pra mim). Também estou com um raspberry PI em mãos e estou considerando a possibilidade de embutir ele junto, com um HD de 2tb e uma telinha lcd. Enquanto a caixa de som estiver em casa o raspi serve como servidor de arquivos, torrent e/ou xbmc player. Se eu tirar a caixa de som de casa uso o xbmc apenas como player de mídia, que convenientemente leva junto o HD com todas as minhas músicas. Mas essa parte do raspi vai me atrasar porque preciso da grana pro HD - e tambem estou receoso de o HD com todos meus arquivos ir pro saco quando a caixa tomar um tombo.


A propósito, Felipe, bom saber que seu projeto tá andando! Como já começou meu semestre na faculdade, vou ter que esperar arranjar tempo pra dar andamento nos meus. :(
Quanto ao cabo MHL, é bom pensar direitinho antes. Nem todos os androids usam MHL (meu nexus 4, por exemplo, usa slimport). Se implementar o sistema em MHL, vai ficar preso a celulares da Samsung que usam esta tecnologia. Ademais, não sei como você pretende converter o áudio digital do HDMI em áudio analógico...

[Gil César]

cara,

manda fotos assim mesmo, se possível dos detalhes. Em tempo: parabéns pelo DIY!!!

_____________________________________________

Gil Amaral

Email / GTalk: gilla...@gmail.com

MSN: gilca...@hotmail.com

2013/8/9 Felipe Mendes <felipe...@gmail.com>

--

--
Grupo Android Brasil
http://groups.google.com/group/androidbrasil?hl=pt-BR

Regras da Lista: http://goo.gl/pK1qNU
---
Você está recebendo esta mensagem porque se inscreveu no grupo "Android Brasil" dos Grupos do Google.
Para cancelar a inscrição neste grupo e parar de receber seus e-mails, envie um e-mail para androidbrasi...@googlegroups.com.
Para obter mais opções, acesse https://groups.google.com/groups/opt_out.



[Gil César]

Felipe,

conseguiu concluir o projeto? Fiquei curioso pra ver como fez os botões para o módulo BT. Posta as novidades pra gente aí!!!!

_____________________________________________

Gil Amaral

Email / GTalk: gilla...@gmail.com

MSN: gilca...@hotmail.com

2013/8/9 elias.alberto <elias....@gmail.com>

--

--
Grupo Android Brasil
http://groups.google.com/group/androidbrasil?hl=pt-BR

[Felipe Mendes]

Rapaz, me embarafusei com outros projetos e esse acabou ficando "quase" pronto. Acabou que fiz os botões de maneira bastante prosaica: usei pedacinhos de um bastão plástico que tinha aqui em casa perdido. Tive que tornear um pouco na furadeira, mas ficou um ressalto pelo lado de dentro do acrílico que não deixa os botões saírem. Agora tá tudo parcialmente montado, então não consigo tirar fotos boas. Quando eu desmontar novamente pra colocar os VU-meters (tive problemas com solda estanho...), tiro foto de todas as peças.

Seguem fotos de antes dos botões. Tem também de uma das Sublimes.

[Thiago Lopes Rosa]

Olha o projetinho que eu fiz em 2003, quando na época um mp3 player custava uns 1000 reais:

http://www.thiagorosa.com.br/en/projects/mp3player

E olha o que ajudei a fazer, também naquela época de faculdade:

http://www.thiagorosa.com.br/en/projects/sound-cart

Thiago

2014/1/16 Felipe Mendes <felipe...@gmail.com>

[Felipe Mendes]

Gostei dos dois!!! Gostei sobretudo do 100nossão! O meu usou uma construção igualmente modular, com tudo comprado no DX.

[Thiago Lopes Rosa]

Na época a H-Buster forneceu todo o equipamento de som, daí adesivamos com o logo e periodicamente fazíamos um relatório de onde/quando foi utilizado o carrinho! =)

Thiago

2014/1/24 Felipe Mendes <felipe...@gmail.com>
